1. Vì sao vị trí đặt bàn map lại quan trọng?

Nhiều doanh nghiệp đầu tư hàng chục hoặc hàng trăm triệu đồng cho thiết bị đo, nhưng lại đặt bàn map ở vị trí không phù hợp.

Kết quả là:

• Các phép đo có độ lặp lại kém.
• Sai số giữa các ca làm việc tăng lên.
• Khó xác định nguyên nhân khi kết quả đo không ổn định.

Điều đáng nói là nguyên nhân không nằm ở dụng cụ đo mà đến từ môi trường xung quanh bàn map.

2. Sai lầm phổ biến: Đặt bàn cạnh máy gia công

Trong nhiều xưởng sản xuất, để thuận tiện thao tác, bàn map được đặt ngay cạnh:

• Máy CNC.
• Máy phay.
• Máy tiện.
• Máy mài.

Điều này giúp giảm thời gian di chuyển nhưng lại tạo ra một vấn đề khác: rung động liên tục.

Ngay cả những rung động rất nhỏ cũng có thể ảnh hưởng đến các phép đo yêu cầu độ chính xác cao.

3. Tránh khu vực có thay đổi nhiệt độ lớn

Nhiệt độ là yếu tố thường bị xem nhẹ.

Không nên đặt bàn map tại các vị trí:

• Gần cửa ra vào thường xuyên mở.
• Dưới ánh nắng trực tiếp.
• Sát cửa sổ không có rèm che.
• Gần lò nhiệt hoặc nguồn phát nhiệt.

Sự thay đổi nhiệt độ không chỉ ảnh hưởng đến chi tiết đo mà còn tác động đến dụng cụ đo và điều kiện làm việc của kỹ thuật viên.

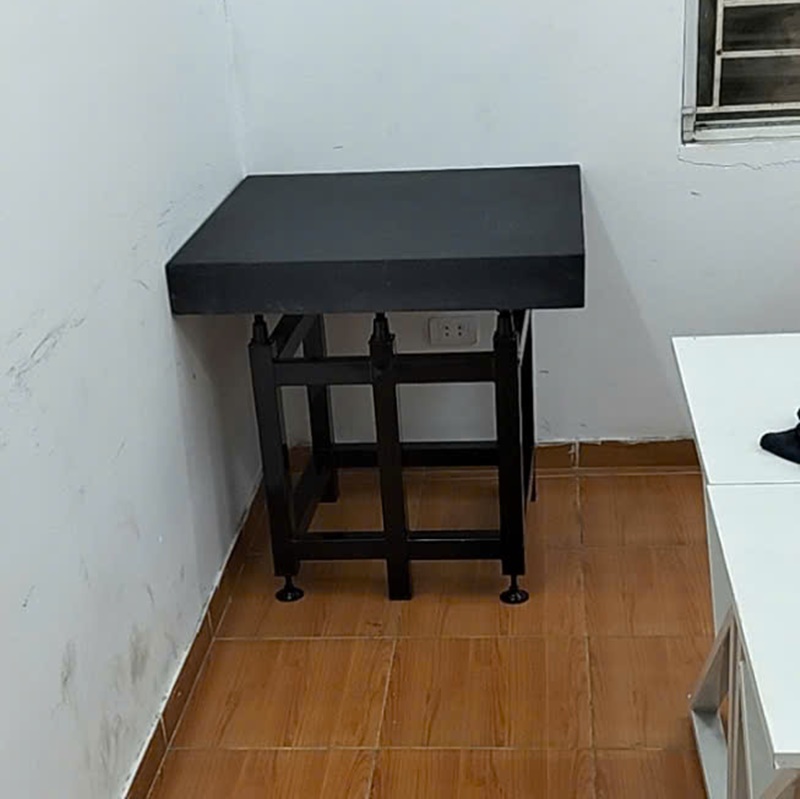

4. Nền đặt bàn phải ổn định

Một mặt nền yếu hoặc không bằng phẳng có thể làm giảm hiệu quả của cả hệ thống đo kiểm.

Khi lắp đặt bàn map cần chú ý:

• Nền bê tông ổn định.
• Không bị lún cục bộ.
• Có khả năng chịu tải phù hợp.
• Hạn chế rung truyền từ các thiết bị xung quanh.

Đối với các bàn kích thước lớn, việc kiểm tra nền trước khi lắp đặt là rất cần thiết.

5. Không gian làm việc cần đủ rộng

Ngoài vị trí đặt bàn, khu vực xung quanh cũng cần được bố trí hợp lý.

Nên đảm bảo:

• Người vận hành có thể di chuyển quanh bàn.
• Có không gian đặt dụng cụ đo.
• Không cản trở quá trình xoay hoặc lật chi tiết.
• Dễ vệ sinh và kiểm soát bụi.

Một khu vực làm việc gọn gàng giúp giảm nguy cơ va chạm và nâng cao hiệu quả thao tác.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

6. Có nên đặt bàn map trong phòng QC riêng?

Đối với các doanh nghiệp yêu cầu độ chính xác cao, câu trả lời là nên.

Một phòng QC riêng mang lại nhiều lợi ích:

• Giảm rung động từ khu vực sản xuất.
• Dễ kiểm soát nhiệt độ và độ sạch.
• Bảo vệ thiết bị đo khỏi bụi và dầu cắt gọt.
• Tạo môi trường làm việc ổn định cho kỹ thuật viên.

Không phải doanh nghiệp nào cũng có điều kiện xây dựng phòng QC riêng, nhưng nếu có thể, đây là giải pháp đáng đầu tư.

7. Case Study: Chỉ thay đổi vị trí đặt bàn, tỷ lệ đo lại giảm đáng kể

Một xưởng gia công linh kiện chính xác thường xuyên gặp tình trạng kết quả đo giữa hai ca làm việc không thống nhất.

Sau khi kiểm tra toàn bộ hệ thống, doanh nghiệp không thay đổi bàn map hay dụng cụ đo mà chỉ:

• Di chuyển bàn ra xa khu vực máy CNC.
• Bố trí lại luồng di chuyển trong xưởng.
• Hạn chế rung động từ xe nâng.
• Kiểm soát nhiệt độ khu vực đo.

Sau một thời gian theo dõi, số lần phải đo lại giảm rõ rệt và quá trình kiểm tra trở nên ổn định hơn.

Điều này cho thấy môi trường làm việc có thể ảnh hưởng không kém chất lượng của chính bàn map.

8. Checklist trước khi lắp đặt bàn map

Trước khi quyết định vị trí, hãy kiểm tra:

☐ Có gần nguồn rung động không?

☐ Có bị ánh nắng chiếu trực tiếp không?

☐ Nền có đủ cứng và ổn định không?

☐ Có đủ không gian thao tác không?

☐ Có dễ vệ sinh và kiểm soát bụi không?

☐ Có thuận tiện cho quy trình kiểm tra không?

Một checklist đơn giản sẽ giúp doanh nghiệp tránh nhiều vấn đề về sau.

9. Góc nhìn của kỹ sư đo lường

Một kỹ sư đo lường giàu kinh nghiệm luôn xem vị trí đặt bàn map là một phần của hệ thống đo.

Họ không chỉ quan tâm đến:

• Độ chính xác của bàn.
• Độ chính xác của dụng cụ.

Mà còn đánh giá:

• Điều kiện môi trường.
• Quy trình thao tác.
• Sự ổn định của khu vực làm việc.

Chính những yếu tố này quyết định chất lượng của dữ liệu đo trong thực tế.

10. Kết luận

Đầu tư một bàn map chất lượng cao sẽ phát huy hiệu quả tối đa khi được lắp đặt trong môi trường phù hợp. Việc lựa chọn vị trí đặt bàn cần xem xét đồng thời rung động, nhiệt độ, nền móng, không gian thao tác và quy trình sản xuất. Một thay đổi nhỏ trong cách bố trí có thể giúp giảm sai số, tăng độ lặp lại của kết quả đo và nâng cao hiệu quả của toàn bộ hệ thống kiểm soát chất lượng.
