1. Đế granite gá đồng hồ so là gì?

Đế granite gá đồng hồ so là một thiết bị hỗ trợ đo kiểm cơ khí, gồm một đế đá granite có độ ổn định cao kết hợp với trụ đứng và cơ cấu gá để cố định đồng hồ so hoặc dụng cụ đo tương thích.

Khác với một chiếc đế thông thường chỉ có chức năng đỡ thiết bị, đế granite gá đồng hồ so được sử dụng trong những công việc yêu cầu mặt chuẩn ổn định và khả năng điều chỉnh vị trí đầu đo.

Quan sát cấu tạo sản phẩm, phần đế được làm bằng đá granite có dạng khối chắc chắn. Trên đế là một trụ đứng bằng kim loại, kết hợp với cơ cấu gá có thể điều chỉnh vị trí và cố định dụng cụ đo.

Khi sử dụng cùng đồng hồ so, thiết bị tạo thành một bộ gá đo nhỏ gọn, phù hợp với phòng QC, khu vực kiểm tra cơ khí, xưởng CNC và các công việc đo kiểm chính xác.

2. Cấu tạo của đế granite gá đồng hồ so

Một bộ đế granite gá đồng hồ so thường bao gồm các bộ phận chính sau.

2.1. Đế đá granite

Đây là phần quan trọng nhất của sản phẩm. Đế có dạng khối đặc, tạo nền tảng vững chắc cho toàn bộ cơ cấu gá.

Granite được sử dụng trong các ứng dụng đo lường nhờ khả năng ổn định, độ cứng tốt và không bị gỉ sét như vật liệu kim loại.

Đối với công việc đo kiểm, chất lượng bề mặt của đế có ý nghĩa đặc biệt quan trọng vì chi tiết hoặc dụng cụ đo được đặt trên nền này trong quá trình kiểm tra.

2.2. Trụ đứng

Trụ kim loại được lắp cố định trên đế granite, có nhiệm vụ tạo phương chuyển động theo chiều cao cho cơ cấu gá.

Chiều cao và vị trí của cụm gá có thể được điều chỉnh để đưa đầu đo của đồng hồ so đến vị trí cần kiểm tra.

2.3. Cơ cấu gá đồng hồ so

Đây là bộ phận liên kết giữa trụ đứng và đồng hồ so.

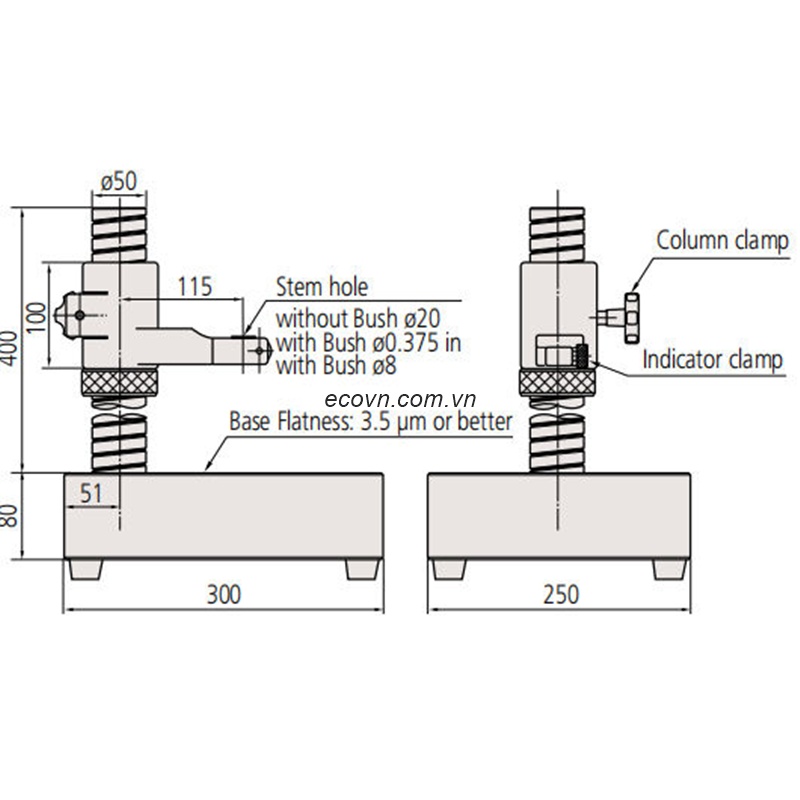

Cơ cấu trong hình có các núm khóa và điều chỉnh, cho phép người sử dụng thay đổi vị trí của cụm gá rồi cố định lại khi đạt vị trí mong muốn.

Nhờ vậy, kỹ thuật viên có thể thiết lập vị trí đo phù hợp với từng loại chi tiết.

2.4. Núm khóa và điều chỉnh

Các núm điều chỉnh giúp khóa hoặc nới lỏng cơ cấu gá trên trụ.

Đây là chi tiết nhỏ nhưng có vai trò quan trọng bởi trong quá trình đo, đầu đo cần được giữ ổn định để hạn chế dịch chuyển ngoài ý muốn.

3. Đế granite gá đồng hồ so dùng để làm gì?

Công dụng chính của sản phẩm là tạo một nền chuẩn ổn định để gá đồng hồ so phục vụ kiểm tra kích thước và sai lệch hình học của chi tiết.

Tùy phương pháp đo, thiết bị có thể hỗ trợ:

• Kiểm tra độ phẳng.
• Kiểm tra độ song song.
• Kiểm tra độ cao.
• So sánh sai lệch kích thước.
• Kiểm tra độ đồng đều giữa các vị trí.
• Kiểm tra chi tiết sau gia công.
• Kiểm tra đồ gá và Jig.
• Hỗ trợ kiểm tra khuôn mẫu.

Điểm quan trọng là đế granite không tự thực hiện phép đo. Nó đóng vai trò nền tảng và cơ cấu gá, còn đồng hồ so là dụng cụ trực tiếp phát hiện sự thay đổi vị trí của đầu đo.

4. Vì sao sử dụng granite làm đế gá đồng hồ so?

Trong các công việc đo kiểm, nền đặt dụng cụ có thể ảnh hưởng đến độ ổn định của phép đo.

Granite có một số đặc tính phù hợp với ứng dụng này:

• Không bị gỉ sét.
• Không nhiễm từ.
• Có độ cứng tốt.
• Khả năng chống mài mòn tốt.
• Độ ổn định cao trong điều kiện sử dụng phù hợp.
• Bề mặt có thể được gia công với độ chính xác cao.

Đặc biệt, granite không có vấn đề oxy hóa như thép. Điều này có lợi trong môi trường phòng đo, nơi yêu cầu bề mặt chuẩn sạch và ổn định.

Tuy nhiên, không nên hiểu rằng mọi sản phẩm làm từ granite đều tự động đạt độ chính xác đo lường cao. Độ chính xác thực tế của đế phải căn cứ vào thông số kỹ thuật, cấp chính xác và kiểm tra chất lượng của từng sản phẩm.

5. Đế granite và đồng hồ so hoạt động cùng nhau như thế nào?

Nguyên lý sử dụng tương đối đơn giản.

Đầu tiên, kỹ thuật viên đặt chi tiết cần kiểm tra trên bề mặt đế granite hoặc sử dụng đế granite làm mặt chuẩn trong quá trình gá đo.

Tiếp theo, đồng hồ so được cố định trên cơ cấu gá. Vị trí của đồng hồ được điều chỉnh sao cho đầu đo tiếp xúc với vị trí cần kiểm tra.

Sau khi thiết lập điểm chuẩn, kỹ thuật viên di chuyển chi tiết hoặc thay đổi vị trí tiếp xúc theo phương pháp đo.

Khi bề mặt hoặc vị trí cần kiểm tra có sự thay đổi, đầu đo của đồng hồ so sẽ dịch chuyển và kim đồng hồ thể hiện mức sai lệch.

Như vậy, đế granite tạo nền ổn định, cơ cấu gá giữ đồng hồ so và đồng hồ so cung cấp giá trị sai lệch cần quan sát.

6. Đế granite gá đồng hồ so phù hợp với những ai?

Sản phẩm phù hợp với nhiều đối tượng sử dụng trong lĩnh vực sản xuất và đo kiểm như:

• Kỹ thuật viên QC.
• Nhân viên phòng đo lường.
• Xưởng gia công CNC.
• Xưởng cơ khí chính xác.
• Doanh nghiệp chế tạo máy.
• Xưởng khuôn mẫu.
• Đơn vị sản xuất đồ gá.
• Bộ phận R&D.
• Trường học và cơ sở đào tạo kỹ thuật.

Đặc biệt, sản phẩm phù hợp với những công việc cần kiểm tra nhanh các chi tiết có kích thước vừa và nhỏ mà không nhất thiết phải sử dụng đến hệ thống đo lớn.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

7. Ứng dụng trong phòng QC và xưởng cơ khí

Trong phòng QC, đế granite gá đồng hồ so có thể được sử dụng để kiểm tra các chi tiết sau gia công CNC.

Ví dụ, một chi tiết sau khi phay cần kiểm tra độ phẳng hoặc độ chênh cao giữa các vị trí. Kỹ thuật viên có thể sử dụng đế granite làm nền, gá đồng hồ so ở vị trí thích hợp rồi thực hiện phép đo so sánh.

Trong xưởng khuôn mẫu, thiết bị có thể hỗ trợ kiểm tra một số vị trí trên khuôn, đồ gá hoặc chi tiết trước khi chuyển sang công đoạn tiếp theo.

Đối với bộ phận R&D, đế granite cũng có thể hỗ trợ kiểm tra sản phẩm mẫu và đánh giá sự thay đổi kích thước giữa các phiên bản.

8. Ưu điểm của đế granite gá đồng hồ so

So với việc sử dụng một mặt bàn thông thường để gá đồng hồ so, đế granite chuyên dụng có lợi thế về tính ổn định và khả năng bố trí thiết bị đo.

Một số ưu điểm đáng chú ý:

Mặt đế chắc chắn: Khối granite tạo nền tảng ổn định cho cơ cấu gá.

Cấu tạo gọn: Thiết bị không chiếm quá nhiều không gian trong khu vực đo.

Điều chỉnh linh hoạt: Cơ cấu gá cho phép thay đổi vị trí của đồng hồ so theo yêu cầu kiểm tra.

Dễ kết hợp: Có thể sử dụng cùng đồng hồ so và các dụng cụ đo phù hợp.

Phù hợp phòng QC: Thiết kế hướng đến các công việc kiểm tra cơ khí và đo so sánh.

9. Những điều cần lưu ý khi sử dụng

Để khai thác hiệu quả đế granite gá đồng hồ so, người sử dụng cần chú ý đến một số yếu tố.

Trước khi đo, cần vệ sinh bề mặt granite và chi tiết. Bụi, phoi hoặc ba via nằm giữa hai bề mặt có thể ảnh hưởng đến kết quả.

Không nên dùng đế granite làm bàn thao tác hoặc sử dụng các dụng cụ có khả năng gây va đập mạnh lên mặt đá.

Khi điều chỉnh cơ cấu gá, cần khóa chắc các vị trí trước khi thực hiện phép đo. Nếu cụm gá bị dịch chuyển trong quá trình kiểm tra, kết quả có thể không còn đáng tin cậy.

Ngoài ra, cần kiểm tra và quản lý tình trạng của đồng hồ so theo quy trình kiểm soát thiết bị đo của doanh nghiệp.

10. Cách lựa chọn đế granite gá đồng hồ so

Khi lựa chọn sản phẩm, không nên chỉ quan tâm đến giá thành.

Một số yếu tố cần xem xét gồm:

• Kích thước đế granite.
• Độ dày của đế.
• Độ phẳng của bề mặt.
• Độ chính xác yêu cầu.
• Kích thước và loại đồng hồ so sử dụng.
• Chiều cao trụ.
• Phạm vi điều chỉnh của cơ cấu gá.
• Khả năng chịu tải.
• Điều kiện sử dụng thực tế.

Đối với phòng QC chuyên nghiệp, doanh nghiệp nên ưu tiên sản phẩm có thông số kỹ thuật và hồ sơ kiểm tra rõ ràng, thay vì chỉ lựa chọn dựa trên hình thức bên ngoài.

11. Kết luận

Đế granite gá đồng hồ so là thiết bị hỗ trợ đo kiểm có cấu tạo tương đối đơn giản nhưng đóng vai trò quan trọng trong nhiều công việc kiểm tra cơ khí. Sự kết hợp giữa nền granite ổn định, trụ gá và cơ cấu điều chỉnh giúp kỹ thuật viên dễ dàng thiết lập vị trí đồng hồ so để kiểm tra các sai lệch của chi tiết.

Sản phẩm đặc biệt phù hợp với phòng QC, xưởng CNC, cơ khí chính xác, khuôn mẫu, chế tạo máy và phòng R&D.

Để lựa chọn đúng, doanh nghiệp cần quan tâm đến kích thước, độ phẳng, cấp chính xác, cơ cấu gá và khả năng tương thích với đồng hồ so đang sử dụng. Quan trọng nhất, các thông số kỹ thuật cần được xác nhận theo model thực tế của sản phẩm, không nên suy đoán chỉ từ hình ảnh.

12. Câu hỏi thường gặp

Đế granite gá đồng hồ so có tác dụng gì?

Thiết bị tạo nền chuẩn và cơ cấu cố định để gá đồng hồ so, hỗ trợ kiểm tra độ phẳng, độ song song, độ cao và các sai lệch hình học của chi tiết.

Có thể sử dụng đế granite với mọi loại đồng hồ so không?

Không nên mặc định như vậy. Khả năng tương thích phụ thuộc vào kích thước thân đồng hồ, cơ cấu gá và thiết kế cụ thể của sản phẩm. Cần kiểm tra thông số trước khi sử dụng.

Đế granite có phải là bàn map không?

Không. Bàn map đá granite là một loại mặt chuẩn có kích thước lớn hơn, chủ yếu phục vụ đo kiểm và gá đặt trên một mặt phẳng chuẩn. Đế granite gá đồng hồ so là một thiết bị nhỏ gọn hơn, được thiết kế tích hợp thêm trụ và cơ cấu gá dụng cụ đo.

Đế granite gá đồng hồ so có phù hợp với xưởng CNC không?

Có. Thiết bị có thể hỗ trợ kiểm tra các chi tiết sau gia công CNC, đặc biệt trong những công việc cần so sánh độ cao, độ phẳng hoặc sai lệch giữa các vị trí.

Có thể đặt đế granite theo kích thước yêu cầu không?

Có thể tùy theo khả năng sản xuất và yêu cầu kỹ thuật của từng đơn vị. Khi đặt theo yêu cầu, cần xác định rõ kích thước đế, độ phẳng, cấp chính xác, vị trí trụ và cơ cấu gá.
