1. Đế granite gá đồng hồ so dùng để làm gì?

Đế granite gá đồng hồ so được sử dụng để tạo một nền tảng ổn định cho quá trình gá và sử dụng đồng hồ so trong các công việc đo kiểm cơ khí.

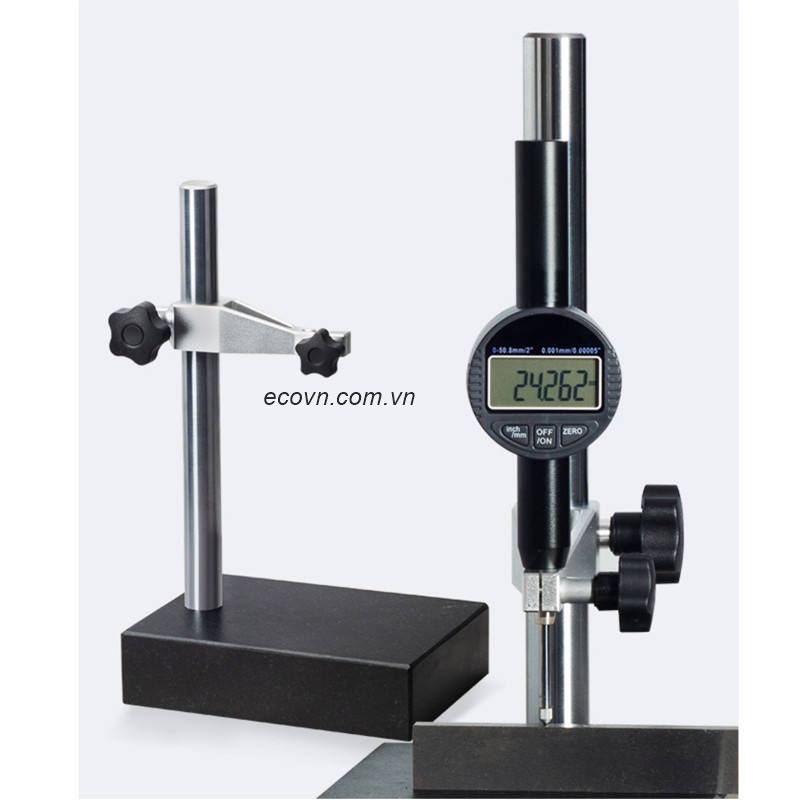

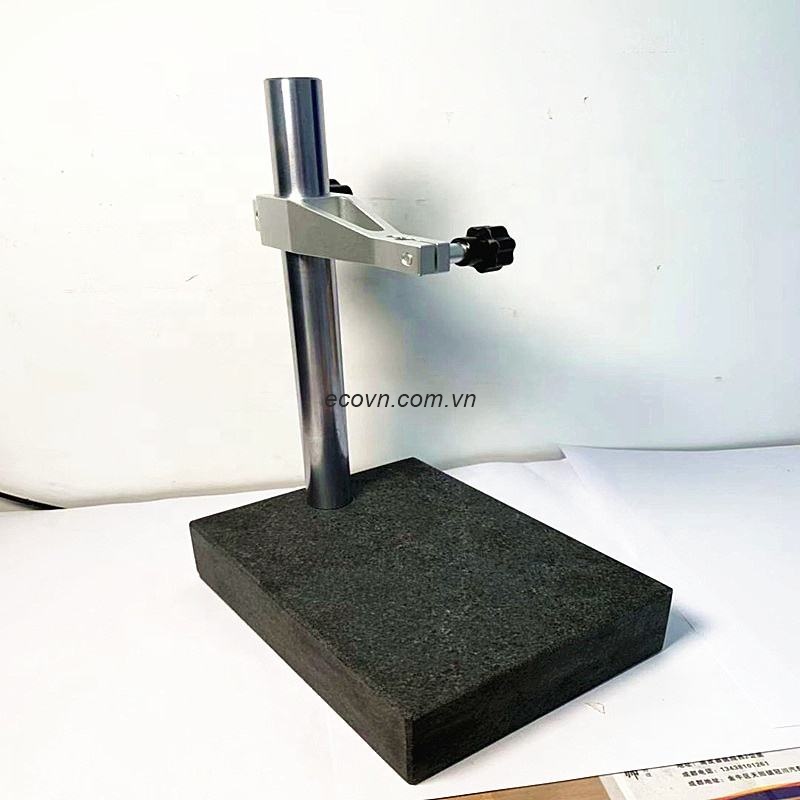

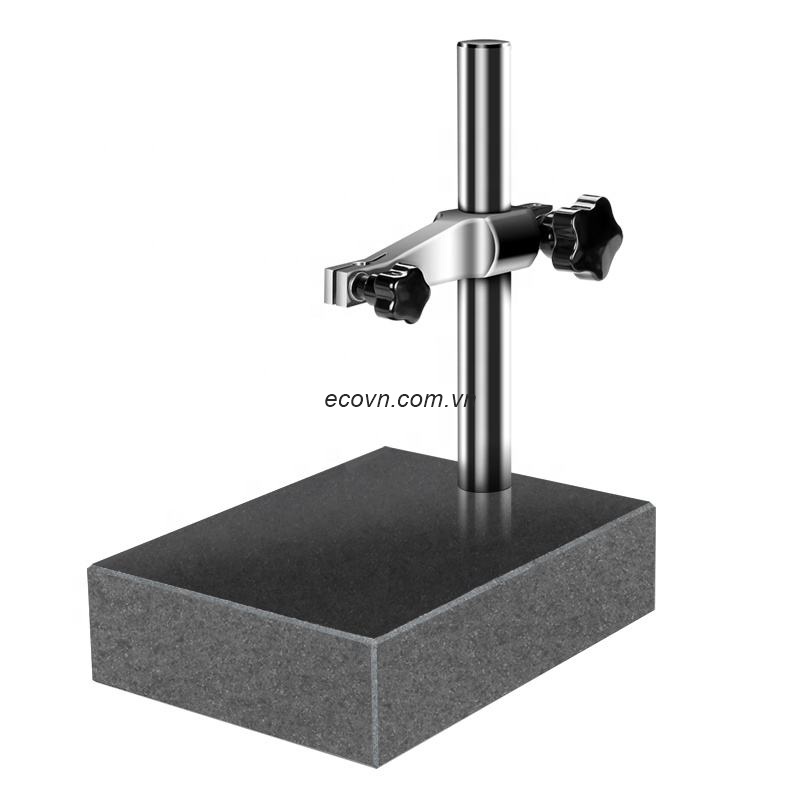

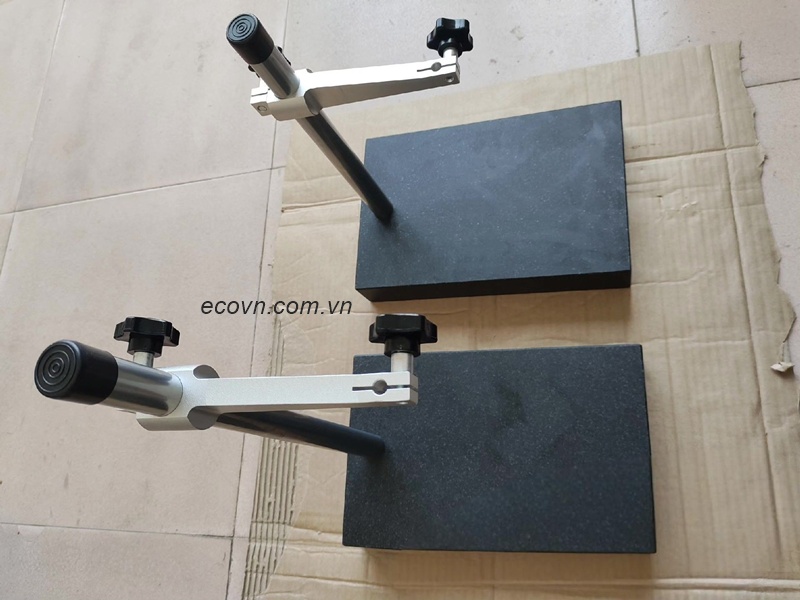

Sản phẩm gồm đế granite, trụ đứng và cơ cấu gá điều chỉnh. Đồng hồ so được cố định trên cơ cấu gá, sau đó điều chỉnh vị trí đầu đo để tiếp xúc với chi tiết cần kiểm tra.

Khác với việc đặt đồng hồ so trên một bàn làm việc thông thường, bộ đế chuyên dụng giúp người sử dụng kiểm soát vị trí của dụng cụ đo tốt hơn và tạo điều kiện thực hiện các phép đo so sánh một cách thuận tiện.

Sản phẩm đặc biệt phù hợp với phòng QC, xưởng gia công CNC, cơ khí chính xác, khuôn mẫu, chế tạo máy và bộ phận R&D.

2. Nguyên lý sử dụng đế granite với đồng hồ so

Đế granite không trực tiếp hiển thị kết quả đo. Vai trò của nó là tạo nền và giữ ổn định cho đồng hồ so trong quá trình kiểm tra.

Quy trình cơ bản gồm:

Bước 1: Đặt đế granite tại vị trí đo ổn định.

Bước 2: Làm sạch bề mặt đế và chi tiết cần kiểm tra.

Bước 3: Gá đồng hồ so vào cơ cấu giữ.

Bước 4: Điều chỉnh chiều cao và vị trí của đồng hồ.

Bước 5: Đưa đầu đo tiếp xúc với vị trí cần kiểm tra.

Bước 6: Thiết lập vị trí chuẩn của đồng hồ.

Bước 7: Di chuyển chi tiết hoặc thay đổi vị trí kiểm tra theo phương pháp đo.

Bước 8: Quan sát mức thay đổi của kim đồng hồ so và ghi nhận kết quả.

Như vậy, có thể hiểu đơn giản:

Đế granite tạo nền ổn định → cơ cấu gá cố định đồng hồ → đồng hồ so phát hiện sự thay đổi → người vận hành đánh giá sai lệch.

3. Kiểm tra độ phẳng của chi tiết

Một trong những ứng dụng phổ biến của đế granite gá đồng hồ so là hỗ trợ kiểm tra độ phẳng.

Khi cần kiểm tra một bề mặt gia công, đồng hồ so có thể được điều chỉnh để đầu đo tiếp xúc với bề mặt chi tiết. Người vận hành sau đó thực hiện phép quét hoặc di chuyển theo phương pháp kiểm tra đã xác định.

Nếu đầu đo thay đổi vị trí trong quá trình di chuyển, đồng hồ so sẽ thể hiện mức sai lệch tương ứng.

Phương pháp này thường được áp dụng để kiểm tra các chi tiết sau phay, mài hoặc gia công cơ khí cần đánh giá độ ổn định của bề mặt.

Tuy nhiên, kết quả cuối cùng phải được đánh giá dựa trên phương pháp đo, cấp chính xác của thiết bị và dung sai kỹ thuật của sản phẩm, không nên chỉ dựa vào một giá trị đọc riêng lẻ.

4. Kiểm tra độ song song

Đế granite cũng có thể hỗ trợ các phép kiểm tra liên quan đến độ song song giữa hai bề mặt.

Ví dụ, với một chi tiết có hai mặt cần kiểm tra, kỹ thuật viên có thể sử dụng một mặt làm chuẩn và sử dụng đồng hồ so để theo dõi sự thay đổi của khoảng cách tại nhiều vị trí.

Nếu số chỉ của đồng hồ thay đổi vượt quá giới hạn cho phép, chi tiết có thể không đáp ứng yêu cầu về độ song song.

Ứng dụng này đặc biệt hữu ích trong kiểm tra:

• Chi tiết CNC.
• Tấm đế máy.
• Đồ gá.
• Jig.
• Chi tiết khuôn.
• Các bề mặt lắp ghép.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

5. Kiểm tra độ cao và sự chênh lệch giữa các vị trí

Một công dụng khác là kiểm tra sự khác biệt về chiều cao giữa các điểm trên chi tiết.

Khi đồng hồ so được gá cố định ở vị trí thích hợp, người sử dụng có thể đưa các vị trí khác nhau của sản phẩm đến dưới đầu đo.

Sự thay đổi của kim đồng hồ giúp xác định mức chênh lệch giữa các vị trí.

Phương pháp này phù hợp khi cần kiểm tra nhanh:

• Chiều cao tương đối.
• Bậc trên chi tiết.
• Độ chênh giữa các bề mặt.
• Vị trí tương đối của các điểm.
• Sai lệch sau gia công.

Đây là một trong những ứng dụng thực tế giúp đế granite gá đồng hồ so trở thành thiết bị hữu ích trong khu vực kiểm tra cơ khí.

6. Kiểm tra chi tiết sau gia công CNC

Trong quá trình gia công CNC, một chi tiết có thể đạt kích thước danh nghĩa nhưng vẫn xuất hiện sai lệch về hình học.

Ví dụ, sản phẩm có thể đạt kích thước chiều dài nhưng bề mặt lại không đủ phẳng hoặc hai mặt không đủ song song.

Đồng hồ so kết hợp với đế granite giúp kỹ thuật viên thực hiện những phép kiểm tra so sánh nhanh trước khi đưa sản phẩm sang công đoạn tiếp theo.

Điều này đặc biệt hữu ích đối với:

• Xưởng phay CNC.
• Xưởng tiện CNC.
• Xưởng mài.
• Xưởng khuôn mẫu.
• Xưởng gia công đồ gá.
• Nhà máy cơ khí chính xác.

Việc phát hiện sai lệch sớm giúp hạn chế trường hợp sản phẩm lỗi tiếp tục đi vào công đoạn lắp ráp.

7. Kiểm tra đồ gá và Jig

Đồ gá và Jig có vai trò định vị sản phẩm trong quá trình sản xuất. Nếu đồ gá bị sai lệch, sản phẩm được gia công hoặc lắp ráp trên đó cũng có thể bị ảnh hưởng.

Đế granite gá đồng hồ so có thể được sử dụng để hỗ trợ kiểm tra:

• Vị trí tương đối của các bề mặt.
• Độ phẳng của đế gá.
• Độ vuông góc.
• Độ song song.
• Độ chênh giữa các vị trí.
• Sự thay đổi hình học sau quá trình gia công.

Nhờ đó, bộ phận kỹ thuật có thể kiểm tra đồ gá trước khi đưa vào dây chuyền.

8. Ứng dụng trong kiểm tra khuôn mẫu

Khuôn mẫu thường có nhiều bề mặt và vị trí cần kiểm soát chính xác. Sau quá trình phay, mài hoặc sửa khuôn, kỹ thuật viên cần kiểm tra lại một số đặc tính hình học trước khi đưa khuôn vào sử dụng.

Trong những công việc phù hợp, đế granite và đồng hồ so có thể hỗ trợ kiểm tra nhanh các vị trí trên khuôn.

Ưu điểm của phương pháp này là thao tác tương đối trực quan, không cần đưa mọi chi tiết nhỏ vào hệ thống đo lớn.

Tuy nhiên, đối với khuôn có yêu cầu dung sai rất chặt hoặc hình học phức tạp, doanh nghiệp vẫn cần sử dụng phương pháp đo chuyên dụng phù hợp.

9. Vì sao nên sử dụng đế granite thay vì một mặt bàn thông thường?

Một mặt bàn thông thường chủ yếu được thiết kế để thao tác hoặc đặt sản phẩm, không nhất thiết đáp ứng yêu cầu của công việc đo kiểm.

Trong khi đó, đế granite chuyên dụng được thiết kế hướng đến việc tạo nền ổn định cho cơ cấu gá và dụng cụ đo.

Các ưu điểm đáng chú ý gồm:

• Kết cấu chắc chắn.
• Bề mặt granite ổn định.
• Không bị gỉ sét.
• Không nhiễm từ.
• Phù hợp với môi trường đo kiểm.
• Thiết kế gọn hơn so với nhiều hệ thống đo lớn.
• Thuận tiện khi kết hợp với đồng hồ so.

Tuy nhiên, cần lưu ý rằng độ chính xác của từng sản phẩm phải được xác định dựa trên thông số kỹ thuật và kiểm tra thực tế của nhà sản xuất.

10. Những bộ phận trong nhà máy nên sử dụng

Không chỉ phòng QC, sản phẩm còn có thể được sử dụng tại nhiều khu vực khác.

Phòng QC

Dùng để kiểm tra sản phẩm sau gia công và trước khi xuất xưởng.

Xưởng CNC

Hỗ trợ kiểm tra nhanh chi tiết ngay sau khi gia công.

Bộ phận khuôn mẫu

Kiểm tra một số bề mặt và vị trí của khuôn sau gia công hoặc sửa chữa.

Bộ phận chế tạo máy

Hỗ trợ kiểm tra chi tiết, cụm gá và các bộ phận lắp ráp.

Phòng R&D

Kiểm tra sản phẩm mẫu trong quá trình phát triển và thử nghiệm.

11. Những lưu ý để kết quả đo đáng tin cậy

Việc sở hữu một đế granite gá đồng hồ so tốt chưa đủ để đảm bảo kết quả đo chính xác.

Người sử dụng cần kiểm soát cả quá trình đo:

• Vệ sinh mặt granite trước khi sử dụng.
• Làm sạch chi tiết cần đo.
• Loại bỏ ba via nếu có.
• Kiểm tra tình trạng đồng hồ so.
• Khóa chắc cơ cấu gá.
• Không tác động lực quá lớn lên đầu đo.
• Thực hiện phép đo theo phương pháp phù hợp.
• Ghi nhận kết quả một cách nhất quán.

Đối với doanh nghiệp có hệ thống quản lý chất lượng, thiết bị đo cũng cần được quản lý và hiệu chuẩn theo quy trình nội bộ phù hợp.

12. Kết luận

Đế granite gá đồng hồ so là thiết bị hỗ trợ quan trọng trong nhiều công việc đo kiểm cơ khí. Sản phẩm không thay thế đồng hồ so mà tạo ra một nền tảng ổn định để cố định và điều chỉnh dụng cụ đo, từ đó hỗ trợ kiểm tra độ phẳng, độ song song, độ cao và nhiều sai lệch hình học khác.

Với thiết kế nhỏ gọn, đế granite kết hợp trụ gá và cơ cấu điều chỉnh, sản phẩm phù hợp với phòng QC, xưởng CNC, cơ khí chính xác, khuôn mẫu, chế tạo máy và R&D.

Điểm quan trọng khi sử dụng là phải lựa chọn sản phẩm có thông số phù hợp, đồng thời kiểm soát tốt môi trường, phương pháp và dụng cụ đo. Khi được sử dụng đúng cách, đế granite gá đồng hồ so có thể trở thành một thiết bị hỗ trợ hiệu quả cho công tác kiểm tra chất lượng trong nhà máy.

13. Câu hỏi thường gặp

Đế granite gá đồng hồ so có thể kiểm tra được những gì?

Thiết bị có thể hỗ trợ các phép kiểm tra như độ phẳng, độ song song, độ cao tương đối, sự chênh lệch giữa các vị trí và một số sai lệch hình học khác tùy phương pháp đo.

Đế granite có dùng được cho kiểm tra chi tiết CNC không?

Có. Đây là một trong những ứng dụng phù hợp, đặc biệt với các chi tiết có kích thước vừa và nhỏ cần kiểm tra nhanh sau gia công.

Đế granite có thay thế bàn map đá granite không?

Không. Hai sản phẩm có mục đích sử dụng khác nhau. Bàn map là mặt chuẩn có diện tích lớn phục vụ nhiều công việc đo kiểm và gá đặt, trong khi đế granite gá đồng hồ so được thiết kế nhỏ gọn và tích hợp cơ cấu giữ dụng cụ đo.

Có thể sử dụng đế granite với đồng hồ so điện tử không?

Có thể nếu cơ cấu gá của sản phẩm tương thích với loại đồng hồ so cần sử dụng. Cần kiểm tra kích thước thân và kiểu gá trước khi lắp đặt.

Đế granite có phù hợp với phòng QC không?

Có. Đây là môi trường sử dụng phù hợp vì phòng QC thường có nhu cầu kiểm tra kích thước và sai lệch hình học của chi tiết với tần suất thường xuyên.
