1. Vì sao đế granite gá đồng hồ so được sử dụng trong phòng QC?

Trong các nhà máy cơ khí, CNC và sản xuất linh kiện, phòng QC có nhiệm vụ kiểm tra sản phẩm nhằm phát hiện sai lệch trước khi chuyển sang công đoạn tiếp theo hoặc xuất hàng.

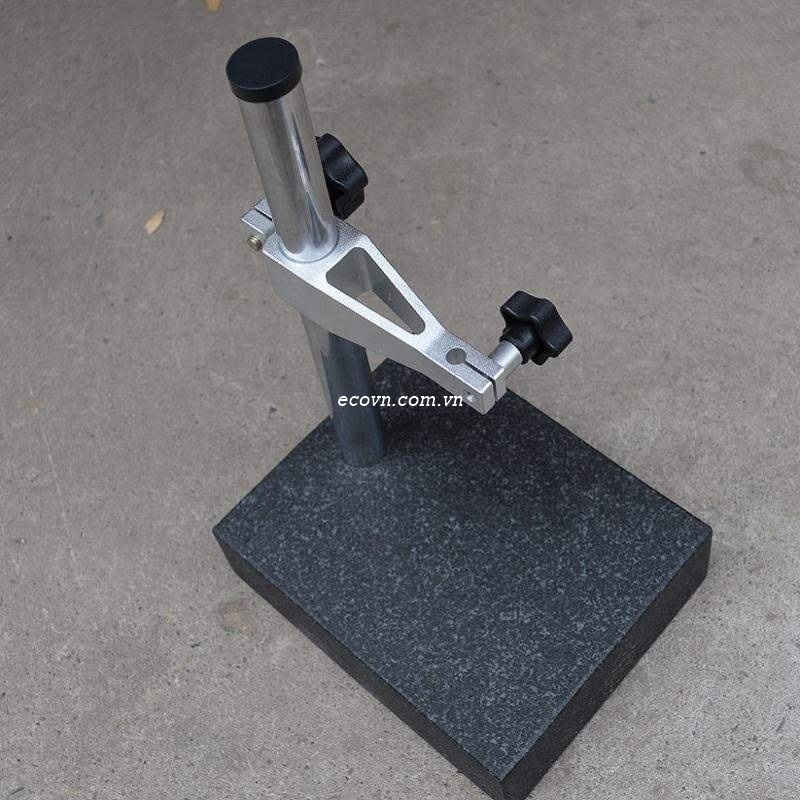

Một trong những công cụ hỗ trợ công việc này là đế granite gá đồng hồ so.

Thiết bị tạo một nền ổn định để gá đồng hồ so, giúp kỹ thuật viên thực hiện các phép đo so sánh trên chi tiết. So với việc sử dụng một mặt bàn thông thường, bộ gá chuyên dụng giúp việc định vị đồng hồ và thao tác kiểm tra thuận tiện hơn.

Sản phẩm phù hợp với những công việc cần kiểm tra nhanh các chi tiết có kích thước phù hợp trong phòng QC.

2. Vai trò của đế granite trong hệ thống đo kiểm

Trong một phép đo bằng đồng hồ so, sự ổn định của nền đặt và cơ cấu gá có ảnh hưởng đến kết quả.

Đế granite đảm nhiệm vai trò tạo nền cho cụm gá. Trụ đứng và cơ cấu điều chỉnh giúp đưa đồng hồ so đến vị trí cần kiểm tra.

Khi toàn bộ hệ thống được thiết lập đúng, kỹ thuật viên có thể tập trung vào việc kiểm tra sự thay đổi của đầu đo trên chi tiết.

Granite còn có ưu điểm không bị gỉ sét và không nhiễm từ, phù hợp với nhiều môi trường đo kiểm.

Tuy nhiên, độ chính xác của phép đo vẫn phụ thuộc vào chất lượng thực tế của đế, đồng hồ so, phương pháp đo và điều kiện sử dụng.

3. Đế granite hỗ trợ những công việc QC nào?

Tùy theo thiết kế sản phẩm và phương pháp đo, đế granite gá đồng hồ so có thể được sử dụng để hỗ trợ nhiều công việc.

Một số ứng dụng phổ biến gồm:

• Kiểm tra độ phẳng.
• Kiểm tra độ song song.
• Kiểm tra độ cao tương đối.
• Kiểm tra sự chênh lệch giữa các vị trí.
• Kiểm tra chi tiết sau gia công.
• Kiểm tra đồ gá và Jig.
• Kiểm tra một số chi tiết khuôn mẫu.
• So sánh sản phẩm với mẫu chuẩn.

Điểm chung của các công việc này là cần một nền ổn định và một cơ cấu có khả năng giữ đồng hồ so tại vị trí xác định.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

4. Kiểm tra chi tiết sau gia công CNC

Trong sản xuất CNC, sản phẩm thường được kiểm tra sau khi hoàn thành một công đoạn gia công.

Ví dụ, một tấm đế sau khi phay cần kiểm tra độ phẳng hoặc sự chênh lệch giữa các vị trí. Kỹ thuật viên có thể đặt sản phẩm lên vị trí phù hợp, gá đồng hồ so trên đế granite và thực hiện phép đo.

Nếu số chỉ của đồng hồ thay đổi bất thường, kỹ thuật viên có thể tiếp tục kiểm tra để xác định mức sai lệch.

Cách làm này giúp QC phát hiện vấn đề sớm trước khi sản phẩm chuyển sang công đoạn lắp ráp.

5. Kiểm tra đồ gá và Jig

Đồ gá ảnh hưởng trực tiếp đến độ chính xác của quá trình sản xuất. Nếu đồ gá có sai lệch, sản phẩm được định vị trên đó cũng có thể bị ảnh hưởng.

Đế granite gá đồng hồ so có thể hỗ trợ kiểm tra một số đặc tính của đồ gá như:

• Độ phẳng của bề mặt.
• Độ cao tương đối.
• Độ song song.
• Vị trí của các điểm gá.
• Sai lệch giữa các vị trí.

Việc kiểm tra trước khi đưa Jig vào sản xuất giúp hạn chế nguy cơ sử dụng một bộ gá chưa đạt yêu cầu.

6. Hỗ trợ kiểm tra sản phẩm đầu tiên

Trong nhiều dây chuyền sản xuất, sản phẩm đầu tiên sau khi thiết lập máy thường được kiểm tra kỹ trước khi sản xuất hàng loạt.

Đây là thời điểm đế granite gá đồng hồ so có thể phát huy hiệu quả.

Kỹ thuật viên có thể sử dụng thiết bị để kiểm tra nhanh một số đặc điểm hình học của sản phẩm. Nếu kết quả phù hợp với yêu cầu, dây chuyền tiếp tục sản xuất.

Nếu phát hiện sai lệch, bộ phận kỹ thuật có thể điều chỉnh máy trước khi tạo ra số lượng lớn sản phẩm không đạt.

Cách kiểm soát này giúp giảm chi phí do phải xử lý cả một lô sản phẩm lỗi.

7. Đế granite có phù hợp với phòng QC nhỏ không?

Có. Một ưu điểm của dạng thiết bị này là kích thước tương đối gọn so với nhiều hệ thống đo kiểm chuyên dụng.

Đối với phòng QC có diện tích hạn chế, đế granite gá đồng hồ so có thể được bố trí tại bàn kiểm tra để phục vụ các phép đo phù hợp.

Tuy nhiên, cần đảm bảo vị trí đặt có độ ổn định tốt và hạn chế rung động từ máy móc xung quanh.

Nếu phòng QC nằm ngay cạnh khu vực sản xuất có rung động mạnh, doanh nghiệp nên xem xét điều kiện môi trường trước khi thực hiện những phép đo yêu cầu độ chính xác cao.

8. Cách bố trí đế granite trong phòng QC

Vị trí đặt thiết bị nên được lựa chọn dựa trên điều kiện thực tế.

Một số nguyên tắc cần lưu ý:

Đặt trên nền ổn định: Bề mặt đặt phải có khả năng chịu tải phù hợp.

Hạn chế rung động: Tránh đặt ngay cạnh máy dập, máy mài hoặc máy có rung động lớn.

Đảm bảo ánh sáng: Kỹ thuật viên cần quan sát rõ đồng hồ và chi tiết.

Giữ khu vực sạch: Bụi và phoi có thể ảnh hưởng đến bề mặt tiếp xúc.

Có đủ không gian thao tác: Người sử dụng cần dễ dàng đưa chi tiết đến đầu đo.

9. Những lỗi QC cần tránh khi sử dụng

Thiết bị tốt nhưng thao tác không đúng vẫn có thể tạo ra kết quả không đáng tin cậy.

Một số lỗi thường gặp:

• Không vệ sinh mặt granite.
• Đặt chi tiết trên phoi hoặc bụi.
• Đồng hồ so gá chưa chắc.
• Đầu đo đặt sai hướng.
• Không xác định điểm chuẩn rõ ràng.
• Di chuyển chi tiết quá nhanh.
• Không kiểm tra tình trạng đồng hồ so.
• Đánh giá sản phẩm dựa trên một điểm đo duy nhất.

Do đó, doanh nghiệp nên xây dựng quy trình thao tác thống nhất cho nhân viên QC.

10. Đế granite và quản lý chất lượng trong nhà máy

Đế granite gá đồng hồ so chỉ là một phần trong hệ thống kiểm soát chất lượng.

Một phòng QC có thể sử dụng nhiều thiết bị khác nhau tùy yêu cầu sản phẩm như thước đo cao, panme, thước cặp, đồng hồ so, máy đo hình ảnh hoặc máy đo tọa độ.

Điểm quan trọng là mỗi thiết bị phải được sử dụng đúng mục đích và quản lý theo quy trình của doanh nghiệp.

Đối với phép đo yêu cầu độ chính xác cao, cần đảm bảo dụng cụ đo và chuẩn đo được kiểm soát, kiểm tra hoặc hiệu chuẩn theo yêu cầu áp dụng.

11. Khi nào nên đầu tư đế granite gá đồng hồ so?

Sản phẩm đặc biệt đáng cân nhắc khi doanh nghiệp thường xuyên:

• Kiểm tra chi tiết CNC.
• Kiểm tra đồ gá.
• Kiểm tra khuôn mẫu.
• So sánh nhiều sản phẩm cùng loại.
• Kiểm tra sản phẩm đầu tiên.
• Cần một bộ gá đồng hồ so cố định tại phòng QC.

Nếu nhu cầu đo kiểm phức tạp hơn, doanh nghiệp cần đánh giá thêm các thiết bị chuyên dụng khác thay vì sử dụng một loại dụng cụ cho mọi phép đo.

12. Kết luận

Đế granite gá đồng hồ so trong phòng QC là thiết bị hỗ trợ đo kiểm nhỏ gọn, phù hợp với nhiều công việc kiểm tra chi tiết cơ khí. Sản phẩm tạo nền ổn định cho cơ cấu gá, giúp kỹ thuật viên định vị đồng hồ so và thực hiện các phép đo so sánh thuận tiện hơn.

Ứng dụng phổ biến gồm kiểm tra chi tiết CNC, độ phẳng, độ song song, độ cao tương đối, đồ gá, Jig và sản phẩm đầu tiên.

Để đạt kết quả tốt, doanh nghiệp không chỉ cần lựa chọn đế granite phù hợp mà còn phải kiểm soát cách gá, phương pháp đo, điều kiện môi trường và tình trạng của đồng hồ so.

13. Câu hỏi thường gặp

Đế granite gá đồng hồ so có cần thiết trong phòng QC không?

Với những doanh nghiệp thường xuyên sử dụng đồng hồ so để kiểm tra chi tiết, đây là thiết bị hỗ trợ hữu ích giúp việc gá và định vị dụng cụ đo thuận tiện hơn.

Đế granite có thể kiểm tra sản phẩm CNC không?

Có. Sản phẩm có thể hỗ trợ nhiều phép kiểm tra phù hợp với kích thước chi tiết và phạm vi làm việc của đồng hồ so.

Có nên đặt đế granite ngay cạnh máy CNC không?

Không nên nếu khu vực đó có rung động lớn. Nên bố trí thiết bị tại vị trí ổn định để hạn chế ảnh hưởng đến phép đo.

Đế granite có thay thế máy CMM không?

Không. Đế granite gá đồng hồ so phục vụ các phép kiểm tra phù hợp với khả năng của bộ gá và dụng cụ đo, trong khi CMM có khả năng thực hiện các phép đo tọa độ phức tạp hơn.

Bao lâu nên kiểm tra đế granite?

Chu kỳ kiểm tra phụ thuộc vào tần suất sử dụng, yêu cầu độ chính xác và quy trình quản lý thiết bị đo của doanh nghiệp.
