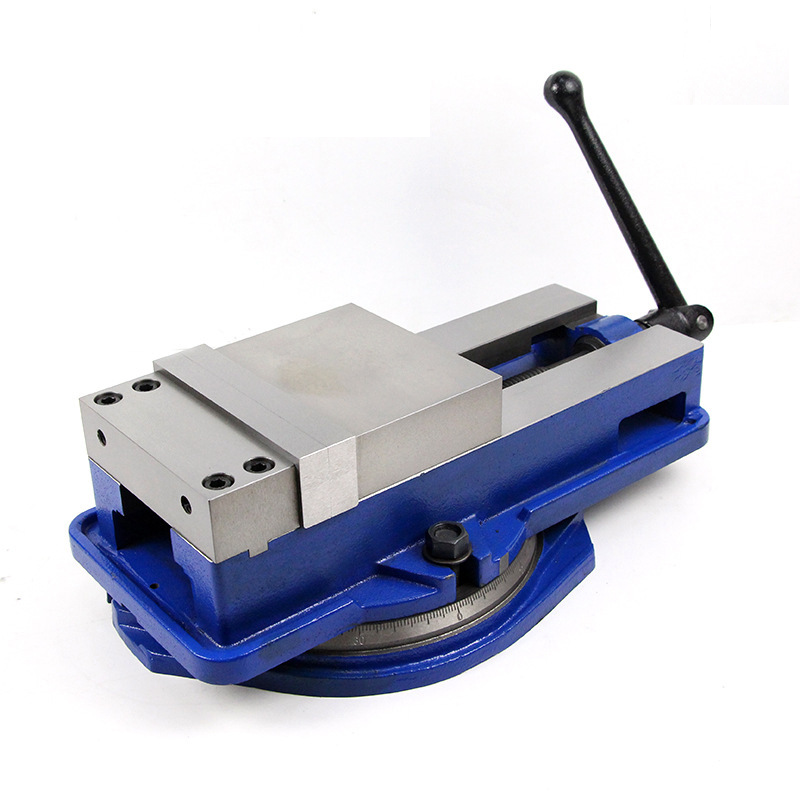

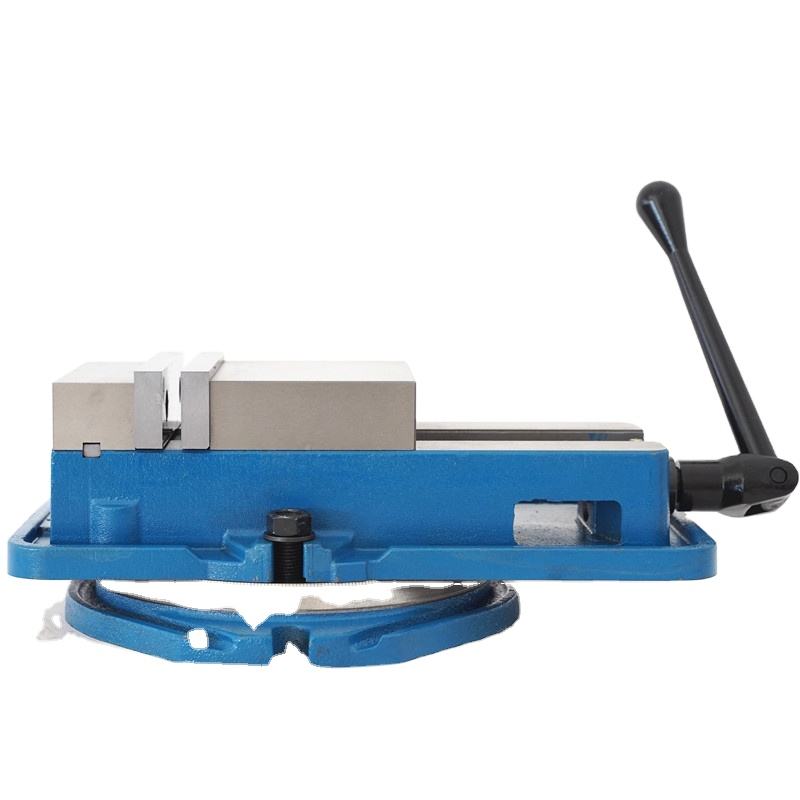

Ê tô cơ QM16200 – Giải pháp kẹp phôi chính xác cho chi tiết kích thước lớn

Trong ngành gia công cơ khí chính xác, việc gia công các chi tiết có kích thước lớn đòi hỏi thiết bị kẹp phôi phải có độ cứng vững cao, lực kẹp mạnh và khả năng giữ phôi ổn định trong suốt quá trình cắt gọt. Nếu ê tô không đủ độ cứng hoặc xảy ra hiện tượng nâng phôi khi siết, chi tiết rất dễ bị sai số, ảnh hưởng đến chất lượng sản phẩm và năng suất sản xuất.

Ê tô cơ QM16200 là dòng ê tô máy phay chính xác được thiết kế theo cơ cấu Accu-Lock, chuyên dùng cho máy phay cơ, máy phay CNC và trung tâm gia công CNC. Với chiều rộng hàm kẹp 200 mm, kết cấu gang cường lực cùng cơ cấu truyền lực tối ưu, QM16200 phù hợp để gia công các chi tiết có kích thước lớn, yêu cầu độ chính xác và độ ổn định cao.

Đây là dòng ê tô được nhiều xưởng cơ khí, nhà máy chế tạo máy, gia công khuôn mẫu và sản xuất thiết bị công nghiệp lựa chọn nhờ khả năng kẹp chắc chắn, chống nâng phôi hiệu quả và độ bền cao. Dòng QM Accu-Lock được thiết kế với độ song song và độ vuông góc 0.025 mm/100 mm, đồng thời sử dụng cơ cấu tạo lực ép xuống giúp hạn chế hiện tượng nhấc phôi khi gia công.

1. Thông số kỹ thuật ê tô cơ QM16200

Model: QM16200

Loại sản phẩm: Ê tô máy phay Accu-Lock

Chiều rộng hàm kẹp: 200 mm

Chiều cao hàm kẹp: 50 mm

Độ mở tối đa: 190 mm

Độ song song: 0.025 mm/100 mm

Độ vuông góc: 0.025 mm/100 mm

Khối lượng tịnh: 56 kg

Ứng dụng: Máy phay cơ, máy phay CNC, máy mài phẳng, trung tâm gia công CNC

Cơ cấu truyền động: Vít me kết hợp ổ bi chặn (Thrust Needle Bearing)

Cơ cấu chống nâng phôi: Accu-Lock

Vật liệu thân: Gang cường lực

Thông số được xây dựng theo catalogue dòng QM16 mà bạn đã cung cấp và đối chiếu với thông tin của nhà sản xuất dòng QM Accu-Lock.

2. Đặc điểm nổi bật của ê tô cơ QM16200

2.1. Cơ cấu Accu-Lock chống nâng phôi

Ưu điểm lớn nhất của QM16200 là cơ cấu Accu-Lock, giúp chuyển một phần lực siết thành lực ép xuống bề mặt đế.

Khi hàm kẹp di động tiến vào, phôi không chỉ được ép ngang mà còn được giữ sát mặt đế, giúp:

• Hạn chế hiện tượng nâng phôi.
• Giảm sai số khi gia công.
• Tăng độ ổn định của chi tiết.
• Rút ngắn thời gian căn chỉnh.

Đây là công nghệ được sử dụng trên nhiều dòng ê tô máy phay cao cấp dành cho gia công chính xác.

2.2. Độ chính xác cao

QM16200 được gia công với độ chính xác cao, đạt:

• Độ song song: 0.025 mm/100 mm.
• Độ vuông góc: 0.025 mm/100 mm.

Các thông số này giúp sản phẩm đáp ứng tốt các công việc gia công khuôn mẫu, chi tiết máy và linh kiện cơ khí có yêu cầu dung sai nhỏ.

Độ chính xác cao còn giúp giảm thời gian gá đặt và tăng khả năng lặp lại khi gia công hàng loạt.

2.3. Lực kẹp mạnh

QM16200 sử dụng vít me kết hợp ổ bi chặn giúp giảm ma sát trong quá trình truyền lực.

Nhờ thiết kế này, người vận hành có thể tạo lực kẹp lớn nhưng vẫn thao tác nhẹ nhàng.

Lực kẹp mạnh giúp phôi không bị dịch chuyển khi gia công các vật liệu như:

• Thép carbon.
• Thép hợp kim.
• Gang.
• Inox.
• Hợp kim nhôm.

Điều này đặc biệt quan trọng khi gia công các chi tiết lớn hoặc thực hiện các nguyên công phay thô.

2.4. Thân gang cường lực chống rung

Toàn bộ thân ê tô được chế tạo từ gang cường lực có khả năng hấp thụ rung động hiệu quả.

Những ưu điểm nổi bật gồm:

• Chịu tải lớn.
• Chống biến dạng.
• Giảm rung khi gia công.
• Tăng độ ổn định.
• Cải thiện chất lượng bề mặt chi tiết.
• Kéo dài tuổi thọ dao cắt.

Kết cấu cứng vững giúp QM16200 hoạt động ổn định ngay cả trong môi trường sản xuất nhiều ca liên tục.

2.5. Phù hợp với chi tiết kích thước lớn

So với các model QM16100, QM16125 và QM16160, QM16200 có hàm kẹp rộng 200 mm, đáp ứng tốt nhu cầu gia công các chi tiết có kích thước lớn hoặc phôi nặng.

Sản phẩm phù hợp với các doanh nghiệp sản xuất thiết bị công nghiệp, kết cấu thép, khuôn mẫu lớn và chi tiết máy có kích thước lớn.

3. Ứng dụng của ê tô cơ QM16200

Ê tô cơ QM16200 được ứng dụng rộng rãi trong:

• Gia công trên máy phay cơ.
• Trung tâm gia công CNC.
• Máy mài phẳng.
• Gia công khuôn mẫu.
• Gia công chi tiết máy.
• Chế tạo đồ gá.
• Gia công thiết bị công nghiệp.
• Sản xuất linh kiện cơ khí.
• Nhà máy chế tạo máy.
• Xưởng cơ khí chính xác.

Nhờ khả năng kẹp chắc chắn và độ cứng vững cao, QM16200 phù hợp với các chi tiết có kích thước lớn, yêu cầu lực cắt cao và độ chính xác ổn định.

4. Lợi ích khi sử dụng ê tô cơ QM16200

Lựa chọn QM16200 mang lại nhiều lợi ích cho doanh nghiệp:

• Kẹp phôi chắc chắn trong suốt quá trình gia công.
• Giảm hiện tượng nâng phôi.
• Nâng cao độ chính xác của chi tiết.
• Giảm thời gian gá đặt.
• Hạn chế sản phẩm lỗi.
• Tăng năng suất sản xuất.
• Kéo dài tuổi thọ dao cắt.
• Tiết kiệm chi phí vận hành và bảo trì.

Đây là giải pháp phù hợp cho các doanh nghiệp muốn nâng cao chất lượng gia công và tối ưu hiệu quả sản xuất.

5. Hướng dẫn sử dụng và bảo dưỡng

Để QM16200 luôn hoạt động ổn định và duy trì độ chính xác, người sử dụng nên:

• Làm sạch bàn máy trước khi lắp đặt.
• Căn chỉnh ê tô bằng đồng hồ so.
• Siết chặt bu lông cố định đúng lực.
• Đặt phôi sát đáy hàm kẹp.
• Không siết quá lực cần thiết.
• Vệ sinh phoi sau mỗi ca làm việc.
• Bôi trơn vít me và các bề mặt trượt định kỳ.
• Kiểm tra độ mòn của hàm kẹp.
• Phủ dầu chống gỉ khi không sử dụng trong thời gian dài.

Việc bảo dưỡng định kỳ sẽ giúp ê tô duy trì độ chính xác và kéo dài tuổi thọ.

6. Vì sao nên lựa chọn ê tô cơ QM16200?

QM16200 là lựa chọn phù hợp cho các doanh nghiệp cần gia công chi tiết lớn và yêu cầu lực kẹp cao.

Những ưu điểm nổi bật của sản phẩm gồm:

• Hàm kẹp rộng 200 mm.
• Cơ cấu Accu-Lock chống nâng phôi.
• Độ chính xác 0.025 mm/100 mm.
• Lực kẹp mạnh và ổn định.
• Thân gang cường lực chống rung.
• Vận hành nhẹ nhờ ổ bi chặn.
• Độ bền cao.
• Phù hợp với máy phay cơ, máy CNC và trung tâm gia công.

Đây là giải pháp đầu tư hiệu quả giúp doanh nghiệp nâng cao chất lượng gia công, giảm sai số và tối ưu năng suất sản xuất.

7. Câu hỏi thường gặp

Ê tô cơ QM16200 phù hợp với loại máy nào?

QM16200 phù hợp với máy phay cơ, máy phay CNC, máy mài phẳng và trung tâm gia công CNC.

Cơ cấu Accu-Lock mang lại lợi ích gì?

Cơ cấu Accu-Lock giúp tạo lực ép xuống khi siết hàm kẹp, hạn chế hiện tượng nâng phôi, giữ chi tiết ổn định và nâng cao độ chính xác khi gia công.

QM16200 phù hợp với loại chi tiết nào?

QM16200 phù hợp để gia công các chi tiết có kích thước vừa và lớn, đặc biệt trong lĩnh vực khuôn mẫu, chế tạo máy, đồ gá và thiết bị công nghiệp.

8. Kết luận

Ê tô cơ QM16200 là dòng ê tô máy phay chính xác được thiết kế cho các ứng dụng gia công yêu cầu lực kẹp lớn và độ ổn định cao. Với chiều rộng hàm kẹp 200 mm, độ mở tối đa 190 mm, độ song song và độ vuông góc đạt 0.025 mm/100 mm, cùng cơ cấu Accu-Lock chống nâng phôi, sản phẩm giúp giữ phôi chắc chắn, giảm sai số và nâng cao chất lượng gia công.

Nếu doanh nghiệp của bạn đang tìm kiếm một dòng ê tô máy phay 200 mm có độ cứng vững cao, độ bền lâu dài và khả năng làm việc ổn định trên máy phay hoặc trung tâm gia công CNC, QM16200 là lựa chọn đáng cân nhắc để nâng cao năng suất và tối ưu hiệu quả sản xuất.
