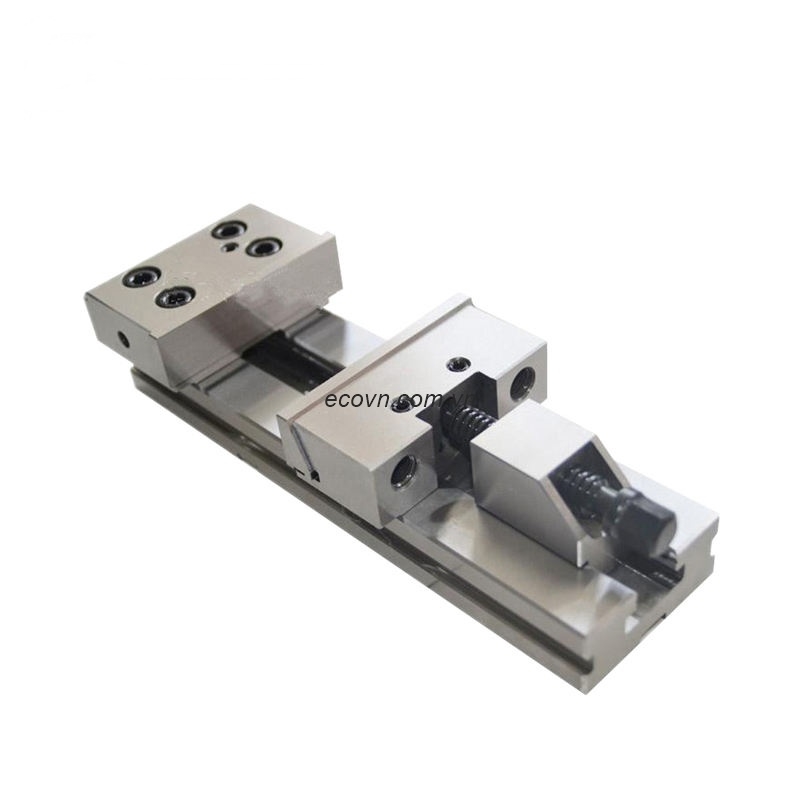

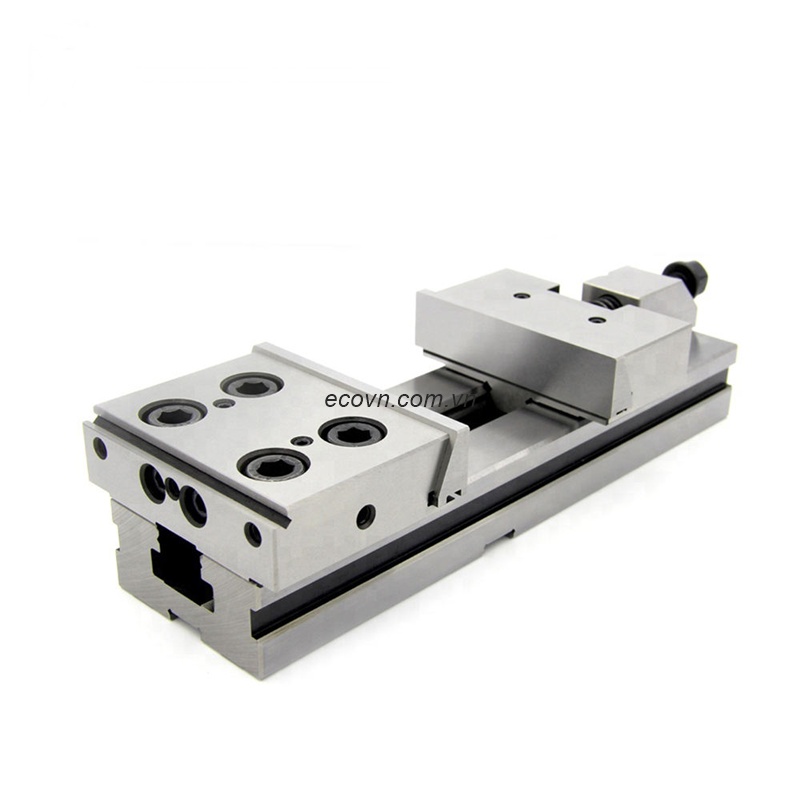

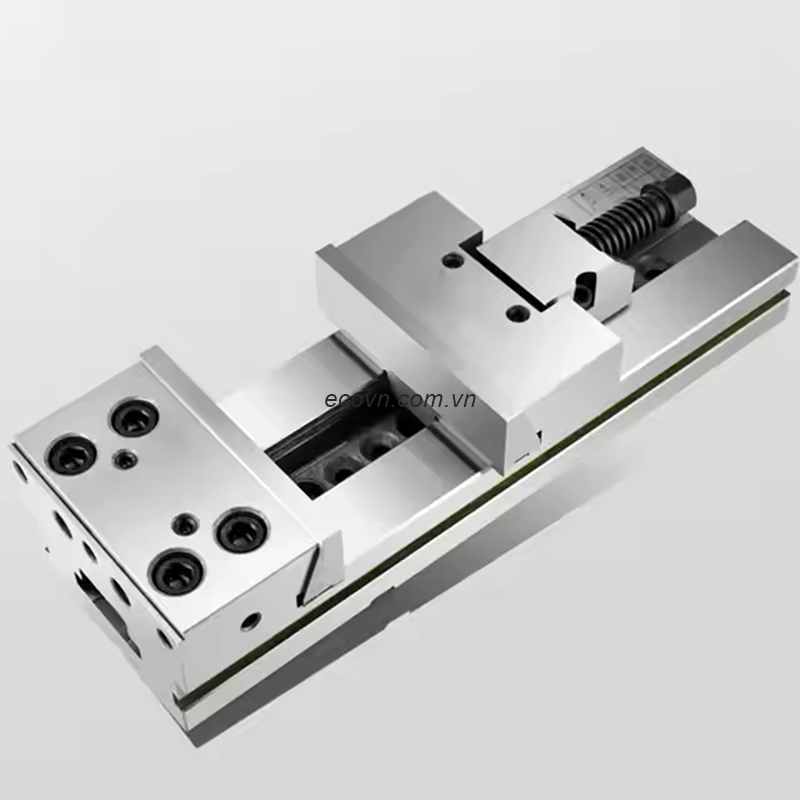

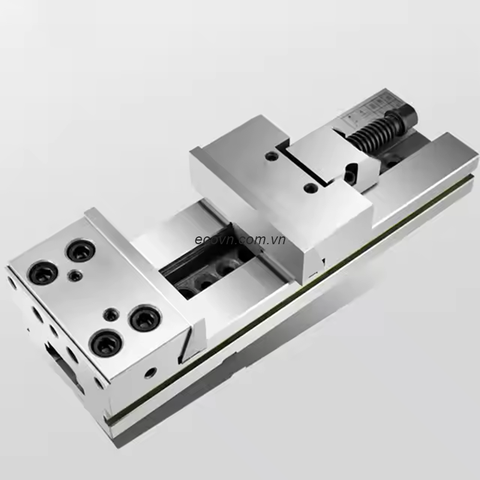

Ê tô GT150B-I – Giải pháp kẹp phôi chính xác cho chi tiết có chiều dài lớn

Trong gia công cơ khí chính xác, việc kẹp chặt các chi tiết có chiều dài lớn luôn là một thách thức. Nếu ê tô không đủ hành trình hoặc lực kẹp không ổn định, chi tiết rất dễ bị dịch chuyển trong quá trình cắt gọt, làm ảnh hưởng đến độ chính xác và chất lượng bề mặt.

Ê tô GT150B-I là dòng Precision Modular Vise được thiết kế dành riêng cho các trung tâm gia công CNC, máy phay CNC, máy mài phẳng và máy cắt dây EDM. So với model GT150A-I, GT150B-I có độ mở tối đa lên đến 300 mm, giúp kẹp được nhiều loại phôi dài hơn nhưng vẫn duy trì độ chính xác và lực kẹp cao.

Sản phẩm được chế tạo từ thép hợp kim chất lượng cao, bề mặt được thấm cacbon và tôi cứng đạt HRC58–62, độ song song 0.005 mm/100 mm và độ vuông góc 0.005 mm, đáp ứng yêu cầu gia công trong các ngành khuôn mẫu, chế tạo máy và cơ khí chính xác.

1. Thông số kỹ thuật ê tô GT150B-I

Model: GT150B-I

Loại sản phẩm: Ê tô mô-đun chính xác (Precision Modular Vise)

Chiều rộng hàm kẹp: 150 mm

Chiều cao hàm kẹp: 50 mm

Độ mở tối đa: 300 mm

Chiều dài tổng thể: 520 mm

Lực kẹp: 50.000 N

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ cứng bề mặt: HRC58–62

Vật liệu: Thép hợp kim chất lượng cao, thấm cacbon và tôi cứng

Kiểu thiết kế: Ê tô mô-đun với đế và hàm kẹp có thể thay thế

Ứng dụng: Máy phay CNC, trung tâm gia công CNC, máy mài phẳng, máy cắt dây EDM và gia công khuôn mẫu.

2. Đặc điểm nổi bật của ê tô GT150B-I

2.1. Độ mở lớn lên đến 300 mm

Điểm khác biệt lớn nhất của GT150B-I so với GT150A-I là hành trình kẹp được mở rộng lên 300 mm.

Nhờ đó, sản phẩm có thể:

• Kẹp các chi tiết dài hơn.
• Gia công nhiều kích thước phôi khác nhau.
• Giảm số lần thay đổi đồ gá.
• Tăng hiệu quả sản xuất.

Đây là lựa chọn phù hợp cho các doanh nghiệp thường xuyên gia công chi tiết có kích thước trung bình và lớn.

2.2. Độ chính xác rất cao

GT150B-I được sản xuất với tiêu chuẩn chính xác cao:

• Độ song song: 0.005 mm/100 mm.
• Độ vuông góc: 0.005 mm.

Các bề mặt làm việc được mài tinh sau khi xử lý nhiệt nhằm đảm bảo khả năng gá đặt chính xác và duy trì độ ổn định trong thời gian dài.

2.3. Lực kẹp mạnh 50.000 N

GT150B-I có lực kẹp lên tới 50.000 N, giúp giữ phôi chắc chắn khi thực hiện các nguyên công:

• Phay mặt.
• Phay rãnh.
• Phay biên dạng.
• Khoan.
• Doa.
• Taro.
• Mài chính xác.

Lực kẹp lớn giúp hạn chế rung động, giảm sai số và nâng cao chất lượng bề mặt sản phẩm.

2.4. Thép hợp kim tôi cứng HRC58–62

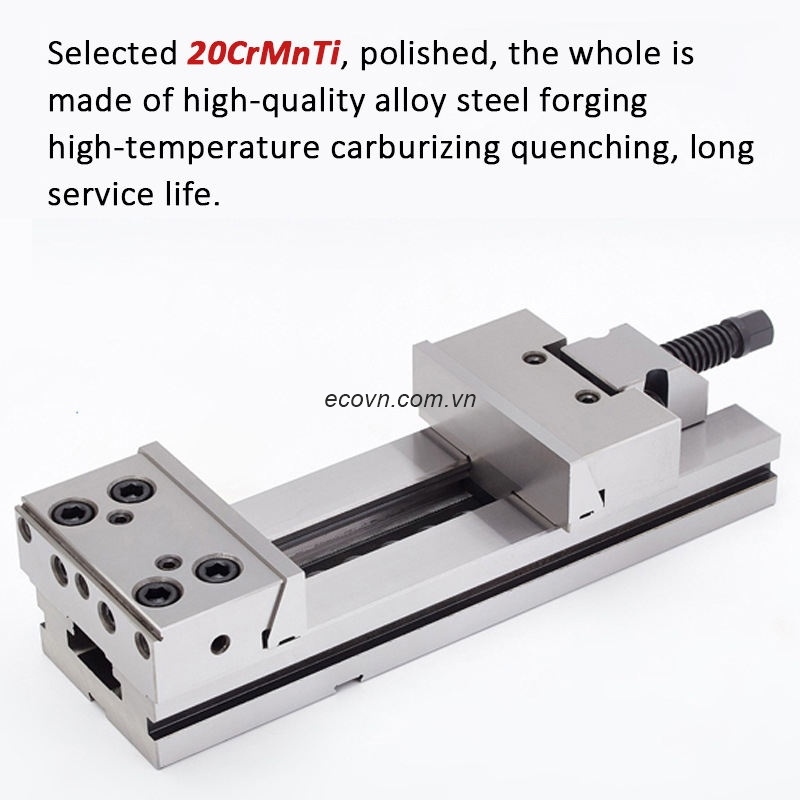

Toàn bộ ê tô được chế tạo từ thép hợp kim chất lượng cao, sau khi thấm cacbon và xử lý nhiệt đạt độ cứng HRC58–62.

Ưu điểm của kết cấu này gồm:

• Khả năng chống mài mòn cao.
• Chịu tải lớn.
• Hạn chế biến dạng.
• Duy trì độ chính xác lâu dài.
• Tăng tuổi thọ thiết bị.

2.5. Thiết kế mô-đun linh hoạt

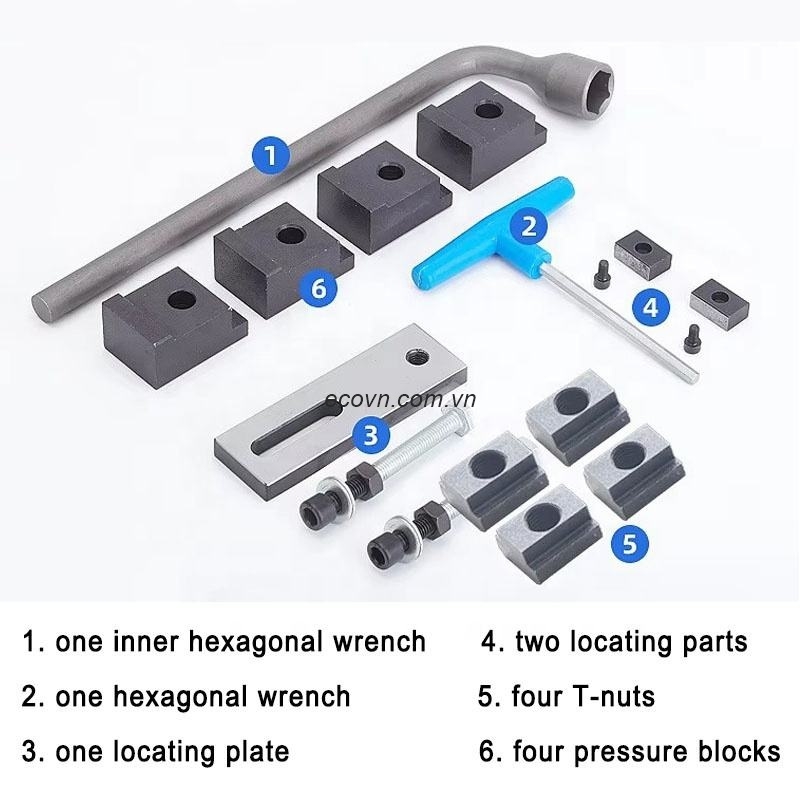

GT150B-I sử dụng thiết kế mô-đun với các bộ phận như đế, hàm cố định và hàm di động có thể thay thế hoặc kết hợp với các phụ kiện khác.

Thiết kế này giúp:

• Thay đổi cấu hình kẹp nhanh.
• Phù hợp với nhiều loại chi tiết.
• Tiết kiệm thời gian gá đặt.
• Tăng năng suất gia công.

Đây là ưu điểm nổi bật của dòng GT so với nhiều loại ê tô truyền thống.

3. Ứng dụng của ê tô GT150B-I

GT150B-I được sử dụng rộng rãi trong:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Máy phay cơ.
• Máy mài phẳng.
• Máy cắt dây EDM.
• Gia công khuôn mẫu.
• Chế tạo đồ gá.
• Gia công chi tiết cơ khí chính xác.
• Gia công linh kiện ô tô.
• Gia công thiết bị công nghiệp.

Khả năng kẹp phôi dài và lực kẹp lớn giúp sản phẩm đáp ứng tốt nhiều yêu cầu sản xuất khác nhau.

4. Lợi ích khi sử dụng ê tô GT150B-I

Đầu tư GT150B-I giúp doanh nghiệp:

• Gia công các chi tiết dài mà không cần thay đổi đồ gá.
• Nâng cao độ chính xác.
• Giảm thời gian chuẩn bị sản xuất.
• Tăng năng suất máy CNC.
• Hạn chế sản phẩm lỗi.
• Giảm chi phí gia công.
• Bảo vệ dao cụ.
• Nâng cao hiệu quả đầu tư thiết bị.

Đây là giải pháp phù hợp cho các doanh nghiệp gia công CNC hướng đến sản xuất ổn định và chất lượng cao.

5. Hướng dẫn sử dụng và bảo dưỡng

Để GT150B-I hoạt động ổn định và bền bỉ, nên thực hiện:

• Làm sạch bàn máy trước khi lắp đặt.
• Căn chỉnh ê tô bằng đồng hồ so.
• Đặt phôi sát đáy hàm kẹp.
• Siết lực phù hợp với vật liệu.
• Vệ sinh phoi sau mỗi ca làm việc.
• Bôi trơn vít me định kỳ.
• Kiểm tra bề mặt hàm kẹp.
• Phủ dầu chống gỉ khi bảo quản.

Việc bảo dưỡng đúng quy trình sẽ giúp duy trì độ chính xác và kéo dài tuổi thọ sản phẩm.

6. Vì sao nên lựa chọn ê tô GT150B-I?

GT150B-I là lựa chọn phù hợp cho các doanh nghiệp cần gia công chi tiết có chiều dài lớn hơn nhưng vẫn yêu cầu độ chính xác cao.

Những ưu điểm nổi bật gồm:

• Hàm kẹp rộng 150 mm.
• Độ mở lớn 300 mm.
• Lực kẹp 50.000 N.
• Độ song song 0.005 mm/100 mm.
• Độ vuông góc 0.005 mm.
• Bề mặt thép tôi cứng HRC58–62.
• Thiết kế mô-đun linh hoạt.
• Phù hợp với nhiều loại máy CNC và máy phay.

7. Câu hỏi thường gặp

GT150B-I phù hợp với những loại máy nào?

GT150B-I có thể sử dụng trên máy phay CNC, trung tâm gia công CNC, máy mài phẳng, máy cắt dây EDM và các máy công cụ chính xác khác.

GT150B-I khác GT150A-I ở điểm nào?

Hai model đều có hàm kẹp 150 mm và lực kẹp 50.000 N. Tuy nhiên, GT150B-I có độ mở tối đa 300 mm và chiều dài tổng thể 520 mm, lớn hơn GT150A-I (độ mở 200 mm, chiều dài 420 mm), phù hợp với các chi tiết dài hơn.

GT150B-I có phù hợp để gia công khuôn mẫu không?

Có. Với độ chính xác 0.005 mm/100 mm, kết cấu thép tôi cứng và lực kẹp lớn, GT150B-I đáp ứng rất tốt các yêu cầu gia công khuôn mẫu, đồ gá và chi tiết cơ khí chính xác.

8. Kết luận

Ê tô GT150B-I là dòng ê tô mô-đun chính xác được thiết kế dành cho các ứng dụng gia công yêu cầu hành trình kẹp lớn, lực kẹp mạnh và độ chính xác cao. Với chiều rộng hàm kẹp 150 mm, độ mở tối đa 300 mm, lực kẹp 50.000 N, độ song song 0.005 mm/100 mm và độ cứng HRC58–62, sản phẩm đáp ứng hiệu quả nhu cầu gia công trên máy CNC, máy phay và máy mài hiện đại.

Nếu doanh nghiệp của bạn cần một ê tô mô-đun 150 mm có khả năng kẹp các chi tiết dài, độ bền cao và duy trì độ chính xác trong thời gian dài, GT150B-I là lựa chọn đáng đầu tư để nâng cao năng suất, giảm sai số và tối ưu chất lượng gia công.
