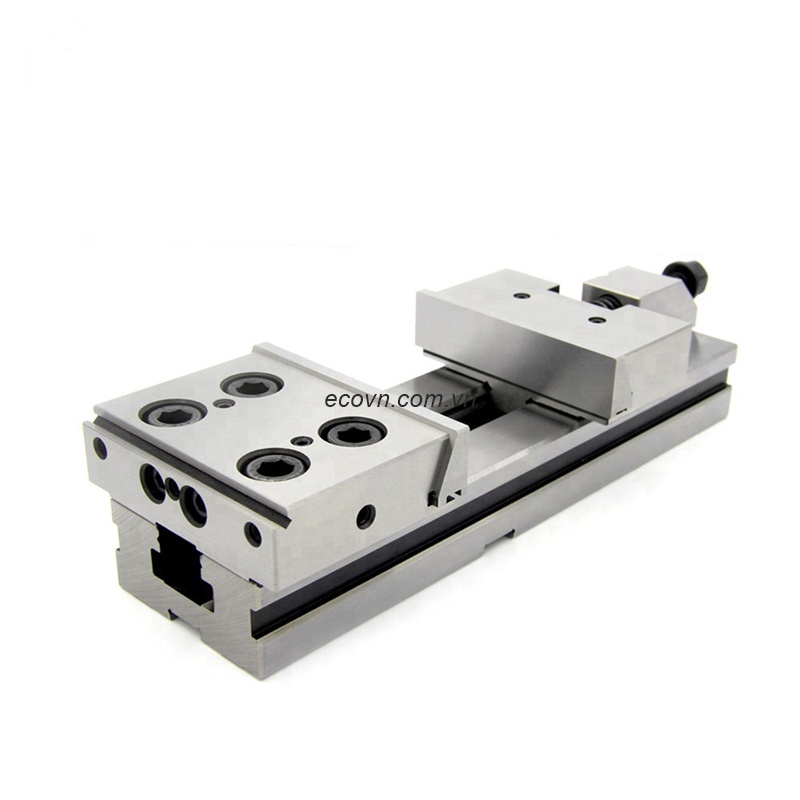

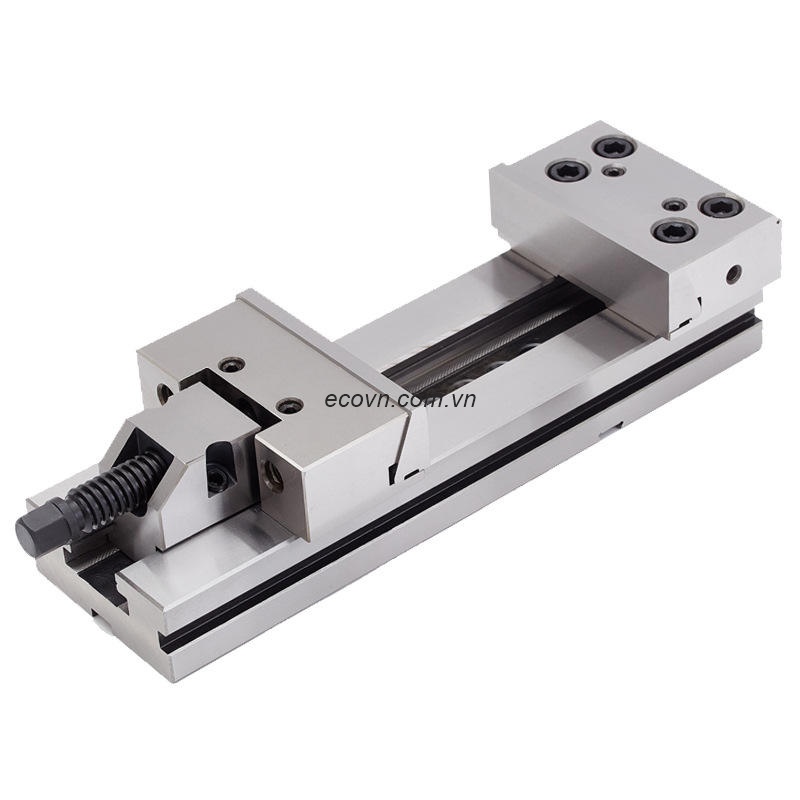

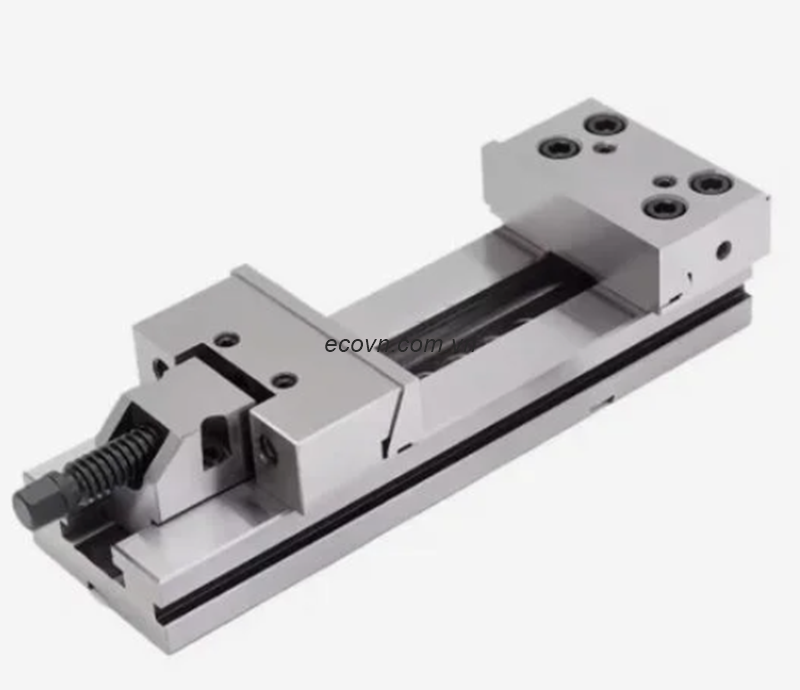

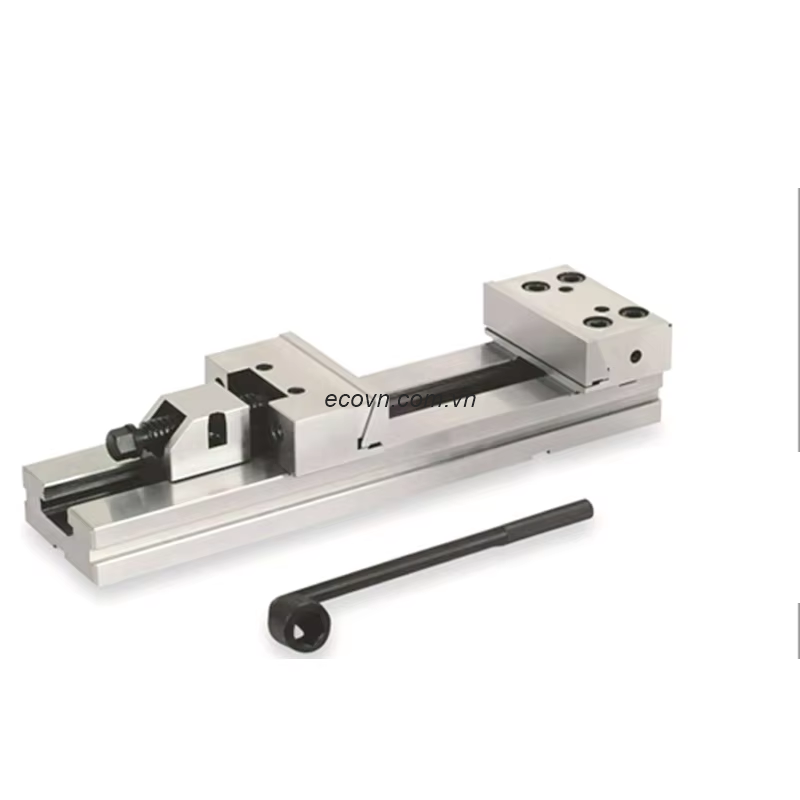

Ê tô GT175D-I – Giải pháp kẹp phôi hành trình lớn cho gia công CNC chính xác

Trong lĩnh vực gia công cơ khí chính xác, các chi tiết có chiều dài lớn như thân khuôn, thanh dẫn hướng, đồ gá hay các kết cấu cơ khí thường gây khó khăn trong quá trình gá đặt. Nếu ê tô không có đủ hành trình mở hoặc lực kẹp không ổn định, phôi rất dễ bị dịch chuyển, làm giảm độ chính xác và tăng tỷ lệ sản phẩm lỗi.

Ê tô GT175D-I được thiết kế để giải quyết bài toán này. Đây là dòng ê tô mô-đun chính xác (Precision Modular Vise) sở hữu độ mở tối đa lên đến 500 mm, lớn hơn các model GT175A-I, GT175B-I và GT175C-I. Sản phẩm giúp người vận hành dễ dàng kẹp các chi tiết dài mà vẫn đảm bảo độ cứng vững và độ chính xác trong suốt quá trình gia công.

Với thiết kế mô-đun hiện đại, lực kẹp 6.000 kg, độ chính xác 0.005 mm/100 mm và bề mặt thép hợp kim được xử lý nhiệt đạt HRC58–62, GT175D-I là lựa chọn phù hợp cho các trung tâm gia công CNC, máy phay CNC, máy mài và các dây chuyền sản xuất cơ khí hiện đại.

1. Thông số kỹ thuật ê tô GT175D-I

Model: GT175D-I

Loại sản phẩm: Ê tô mô-đun chính xác (Precision Modular Vise)

Chiều rộng hàm kẹp: 175 mm

Chiều cao hàm kẹp: 60 mm

Độ mở tối đa: 500 mm

Chiều dài tổng thể: 755 mm

Lực kẹp: 6.000 kg

Độ song song: 0.005 mm/100 mm

Độ vuông góc: 0.005 mm

Độ cứng bề mặt: HRC58–62

Vật liệu: Thép hợp kim 20CrMnTi, thấm cacbon và tôi cứng

Kiểu thiết kế: Ê tô mô-đun, hàm kẹp và đế có thể thay thế

Ứng dụng: Máy phay CNC, trung tâm gia công CNC, máy mài phẳng, máy cắt dây EDM, gia công khuôn mẫu, chế tạo đồ gá và cơ khí chính xác.

2. Những ưu điểm nổi bật của ê tô GT175D-I

2.1. Độ mở 500 mm giúp gia công các chi tiết có chiều dài lớn

Điểm khác biệt lớn nhất của GT175D-I là hành trình mở lên tới 500 mm, giúp mở rộng phạm vi ứng dụng so với các model trước.

Ưu điểm của hành trình lớn gồm:

• Kẹp được các chi tiết dài mà không cần thay đổi đồ gá.
• Gia công nhiều kích thước phôi khác nhau.
• Giảm thời gian chuẩn bị sản xuất.
• Tăng hiệu suất sử dụng máy CNC.
• Phù hợp với các doanh nghiệp sản xuất khuôn mẫu và kết cấu cơ khí.

Đây là model thích hợp cho các nhà máy thường xuyên gia công những chi tiết có kích thước lớn hoặc sản xuất theo đơn hàng đa dạng.

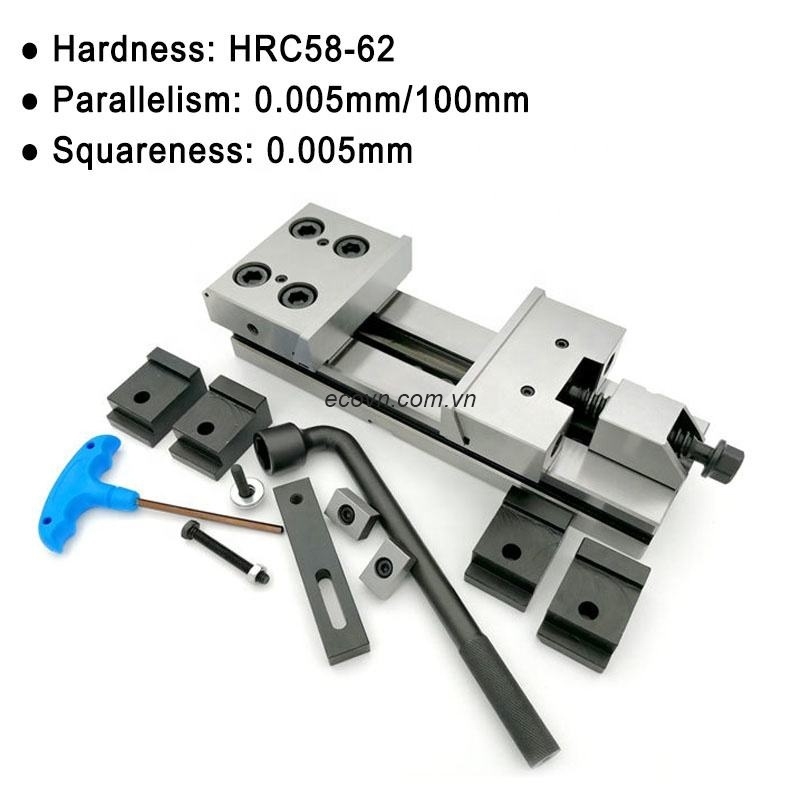

2.2. Độ chính xác cao giúp nâng cao chất lượng sản phẩm

GT175D-I được mài chính xác trên toàn bộ các bề mặt làm việc sau khi xử lý nhiệt.

Thông số đạt:

Độ song song: 0.005 mm/100 mm.

Độ vuông góc: 0.005 mm.

Nhờ đó, ê tô đảm bảo khả năng định vị phôi chính xác, giảm sai số khi gá đặt và đáp ứng tốt các yêu cầu gia công có dung sai nghiêm ngặt.

2.3. Lực kẹp 6.000 kg giữ phôi chắc chắn

GT175D-I tạo lực kẹp lên tới 6.000 kg, phù hợp với các nguyên công cắt gọt có tải trọng lớn.

Lực kẹp ổn định mang lại nhiều lợi ích:

• Hạn chế rung động trong quá trình cắt.
• Giảm nguy cơ trượt phôi.
• Tăng độ chính xác gia công.
• Bảo vệ dao cắt.
• Nâng cao chất lượng bề mặt sản phẩm.

Đây là yếu tố quan trọng khi gia công thép hợp kim, thép khuôn hoặc các vật liệu có độ cứng cao.

2.4. Thép hợp kim tôi cứng HRC58–62

GT175D-I được sản xuất từ thép hợp kim chất lượng cao, sau khi thấm cacbon và xử lý nhiệt đạt độ cứng HRC58–62.

Ưu điểm của vật liệu này gồm:

• Khả năng chống mài mòn cao.
• Chịu tải trọng lớn.
• Hạn chế biến dạng.
• Duy trì độ chính xác trong thời gian dài.
• Kéo dài tuổi thọ thiết bị.

Các bề mặt làm việc đều được mài tinh giúp tăng khả năng chống mòn và đảm bảo độ ổn định sau nhiều năm sử dụng.

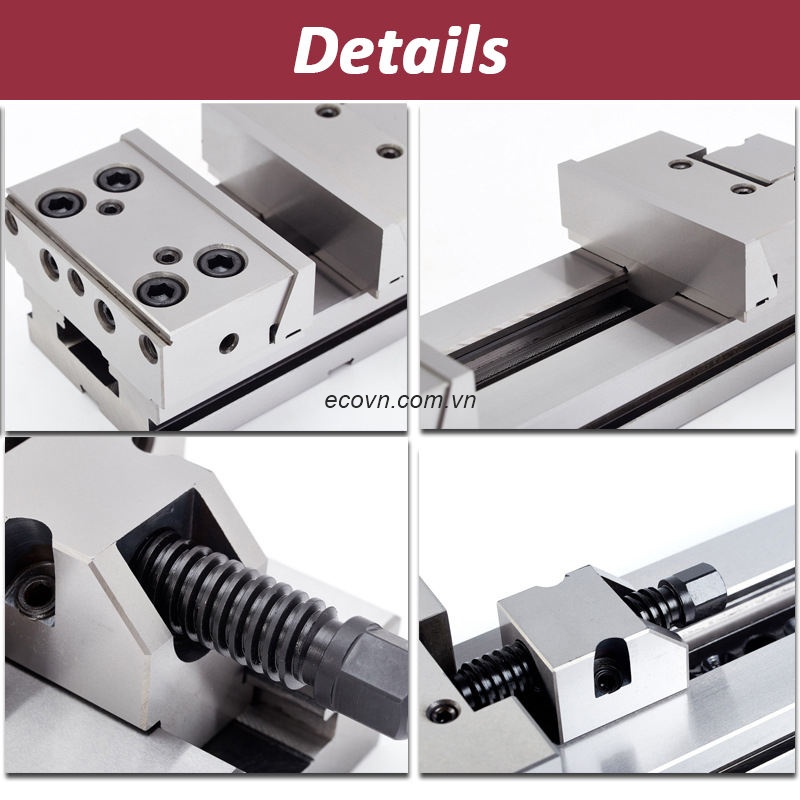

2.5. Thiết kế mô-đun linh hoạt

GT175D-I sử dụng kết cấu mô-đun với hàm cố định, hàm di động và đế có thể tháo lắp hoặc thay thế.

Thiết kế này giúp:

• Dễ dàng thay đổi cấu hình kẹp.
• Phù hợp với nhiều loại phôi.
• Tiết kiệm thời gian gá đặt.
• Dễ bảo trì và thay thế linh kiện.
• Tăng hiệu quả sản xuất trên dây chuyền CNC.

Đây là ưu điểm giúp dòng GT được nhiều doanh nghiệp cơ khí lựa chọn thay cho các dòng ê tô truyền thống.

3. Ứng dụng của ê tô GT175D-I

GT175D-I được ứng dụng trong nhiều lĩnh vực như:

• Trung tâm gia công CNC.
• Máy phay CNC.
• Máy phay cơ.
• Máy mài phẳng.
• Máy cắt dây EDM.
• Gia công khuôn ép nhựa.
• Gia công khuôn dập.
• Chế tạo đồ gá.
• Gia công linh kiện cơ khí chính xác.
• Gia công các chi tiết có chiều dài lớn.

Nhờ hành trình mở 500 mm, sản phẩm phù hợp với cả sản xuất đơn chiếc và sản xuất hàng loạt.

4. Lợi ích khi đầu tư ê tô GT175D-I

Sử dụng GT175D-I giúp doanh nghiệp:

• Mở rộng khả năng gia công các chi tiết dài.
• Giảm thời gian thay đổi đồ gá.
• Tăng năng suất máy CNC.
• Giảm tỷ lệ sản phẩm lỗi.
• Đảm bảo độ chính xác ổn định.
• Tăng tuổi thọ dao cụ.
• Tiết kiệm chi phí sản xuất.
• Nâng cao hiệu quả đầu tư thiết bị.

5. Hướng dẫn sử dụng và bảo dưỡng

Để GT175D-I hoạt động bền bỉ, nên thực hiện:

• Làm sạch bề mặt bàn máy trước khi lắp đặt.
• Căn chỉnh ê tô bằng đồng hồ so.
• Đặt phôi tiếp xúc hoàn toàn với đáy hàm kẹp.
• Siết lực phù hợp với vật liệu.
• Vệ sinh phoi sau mỗi ca làm việc.
• Bôi trơn vít me và ray trượt định kỳ.
• Kiểm tra độ mòn của hàm kẹp.
• Phủ dầu chống gỉ khi không sử dụng trong thời gian dài.

Việc bảo dưỡng đúng quy trình sẽ giúp duy trì độ chính xác và kéo dài tuổi thọ của sản phẩm.

6. Vì sao nên lựa chọn ê tô GT175D-I?

GT175D-I là lựa chọn phù hợp cho các doanh nghiệp thường xuyên gia công các chi tiết dài nhưng vẫn yêu cầu độ chính xác cao.

Những ưu điểm nổi bật gồm:

• Hàm kẹp rộng 175 mm.
• Độ mở lớn 500 mm.
• Lực kẹp 6.000 kg.
• Độ chính xác 0.005 mm/100 mm.
• Độ cứng HRC58–62.
• Thiết kế mô-đun hiện đại.
• Hoạt động ổn định trong môi trường sản xuất liên tục.
• Phù hợp với nhiều loại máy CNC và máy phay.

7. Câu hỏi thường gặp

GT175D-I phù hợp với những loại máy nào?

GT175D-I được thiết kế để sử dụng trên trung tâm gia công CNC, máy phay CNC, máy mài phẳng, máy cắt dây EDM và các máy công cụ chính xác khác.

GT175D-I khác GT175C-I ở điểm nào?

GT175D-I có độ mở tối đa 500 mm và chiều dài tổng thể 755 mm, trong khi GT175C-I có độ mở 400 mm và chiều dài 655 mm. Nhờ hành trình lớn hơn, GT175D-I phù hợp với các chi tiết dài và có phạm vi kẹp rộng hơn.

GT175D-I có phù hợp để gia công khuôn mẫu không?

Có. Với lực kẹp lớn, độ chính xác cao và kết cấu thép hợp kim tôi cứng, GT175D-I đáp ứng tốt các yêu cầu gia công khuôn mẫu, đồ gá và chi tiết cơ khí chính xác.

8. Kết luận

Ê tô GT175D-I là dòng ê tô mô-đun chính xác được thiết kế cho các doanh nghiệp cần gia công những chi tiết có chiều dài lớn nhưng vẫn yêu cầu độ ổn định và độ chính xác cao. Với hàm kẹp 175 mm, độ mở 500 mm, lực kẹp 6.000 kg, độ chính xác 0.005 mm/100 mm cùng thiết kế mô-đun linh hoạt, sản phẩm giúp tối ưu thời gian gá đặt, nâng cao năng suất và đảm bảo chất lượng gia công.

Nếu doanh nghiệp của bạn đang tìm kiếm một ê tô CNC GT175D-I có khả năng kẹp chắc chắn, hành trình lớn và độ bền cao, đây là giải pháp phù hợp để nâng cao hiệu quả sản xuất và tối ưu chi phí vận hành lâu dài.
