1. Máy AOI là gì?

AOI (Automated Optical Inspection) là hệ thống kiểm tra quang học tự động sử dụng camera có độ phân giải cao kết hợp với thuật toán xử lý hình ảnh để phát hiện lỗi trên bảng mạch điện tử (PCB).

Máy AOI có thể kiểm tra nhiều lỗi như:

Linh kiện thiếu.

Linh kiện sai vị trí.

Sai chiều lắp.

Mối hàn không đạt.

Linh kiện bị lệch.

Lỗi cầu hàn.

Để phát hiện các lỗi rất nhỏ với tốc độ cao, hệ thống cần một nền tảng cơ khí có độ ổn định tuyệt đối. Đây là lý do Granite Machine Base được nhiều nhà sản xuất AOI lựa chọn.

2. Vai trò của Granite Machine Base trong máy AOI

Máy AOI phải xử lý hàng nghìn hình ảnh trong thời gian ngắn. Mọi rung động hoặc biến dạng của kết cấu đều có thể làm giảm chất lượng nhận dạng.

Granite Machine Base mang lại nhiều lợi ích như:

Giảm rung động trong quá trình quét.

Duy trì vị trí chính xác của camera.

Ổn định hệ thống chiếu sáng.

Giữ khoảng cách giữa camera và PCB không thay đổi.

Tăng độ lặp lại của phép kiểm tra.

Nhờ đó, hệ thống AOI hoạt động ổn định ngay cả khi tốc độ băng tải tăng cao.

3. Vì sao máy AOI cần khả năng chống rung?

Trong quá trình kiểm tra, camera phải ghi nhận hình ảnh của các linh kiện điện tử rất nhỏ như điện trở, tụ điện hoặc IC có kích thước chỉ vài milimet.

Nếu Granite Machine Base không đủ ổn định, các hiện tượng sau có thể xảy ra:

Hình ảnh bị nhòe.

Sai vị trí lấy mẫu.

Giảm độ chính xác khi nhận dạng linh kiện.

Khó phát hiện các lỗi mối hàn nhỏ.

Tăng tỷ lệ báo lỗi giả.

Khả năng chống rung của Granite Machine Base giúp hạn chế những ảnh hưởng này và đảm bảo chất lượng kiểm tra.

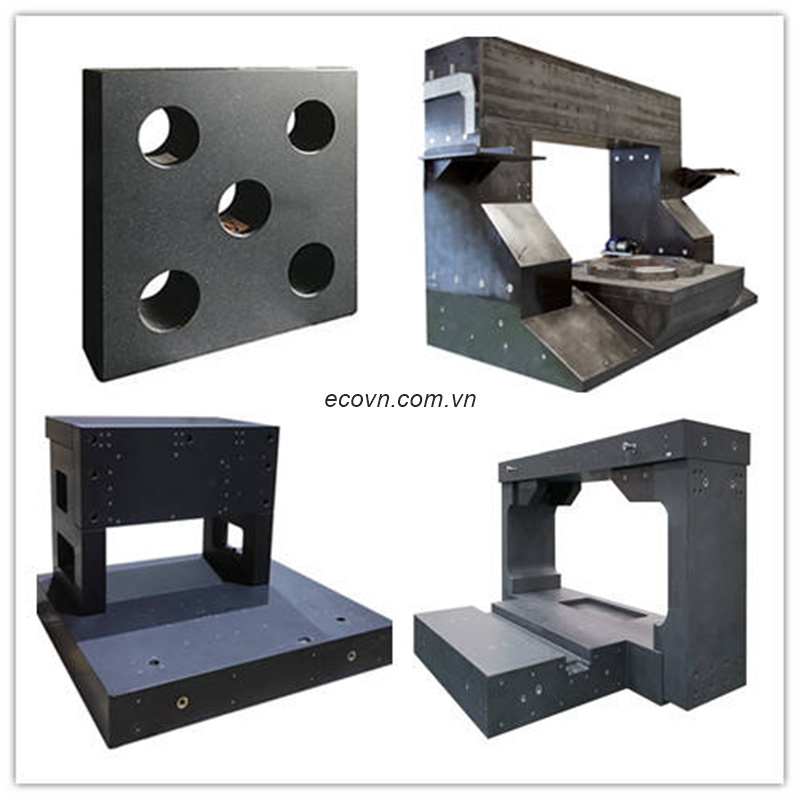

4. Các cụm thiết bị được lắp trên Granite Machine Base

Trong một máy AOI hiện đại, Granite Machine Base thường là nền lắp đặt của:

Camera công nghiệp.

Ống kính telecentric.

Đèn LED chiếu sáng.

Ray dẫn hướng.

Linear Motor.

Bàn dịch chuyển PCB.

Cảm biến vị trí.

Giá đỡ hệ thống quang học.

Tất cả các cụm này cần được định vị với độ chính xác cao để đảm bảo hình ảnh thu được luôn ổn định.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

5. Thiết kế Granite Machine Base cho máy AOI

Khác với các máy gia công cơ khí, Granite Machine Base của máy AOI cần được tối ưu cho hệ thống quang học.

Một số yêu cầu thiết kế bao gồm:

Độ phẳng cao.

Độ cứng tốt.

Bố trí vị trí lắp camera chính xác.

Không gian cho hệ thống chiếu sáng.

Đường đi dây tín hiệu hợp lý.

Khả năng mở rộng thêm module kiểm tra.

Thiết kế này giúp quá trình bảo trì và nâng cấp thiết bị diễn ra thuận lợi hơn.

6. Tác động của nhiệt độ đến máy AOI

Ngoài rung động, nhiệt độ cũng ảnh hưởng đến độ chính xác của hệ thống.

Nếu Granite Machine Base hoặc các cụm cơ khí giãn nở do nhiệt, khoảng cách giữa camera và bảng mạch có thể thay đổi.

Điều này làm ảnh hưởng đến:

Tiêu cự.

Độ sắc nét của hình ảnh.

Khả năng đo kích thước.

Độ chính xác của thuật toán xử lý.

Với hệ số giãn nở nhiệt thấp, Granite Machine Base giúp duy trì điều kiện làm việc ổn định trong thời gian dài.

7. Lợi ích đối với dây chuyền SMT

Trong dây chuyền SMT, máy AOI thường hoạt động liên tục với tốc độ cao.

Granite Machine Base giúp:

Ổn định chất lượng kiểm tra.

Giảm số lượng sản phẩm phải kiểm tra lại.

Nâng cao độ chính xác phát hiện lỗi.

Giảm thời gian dừng máy để hiệu chuẩn.

Tăng tuổi thọ của các cụm chuyển động và camera.

Những lợi ích này góp phần nâng cao hiệu quả sản xuất và giảm chi phí vận hành.

8. Ví dụ ứng dụng thực tế

Một doanh nghiệp sản xuất bo mạch điện tử triển khai hệ thống AOI để kiểm tra sản phẩm sau công đoạn hàn reflow.

Trong giai đoạn đầu, máy sử dụng kết cấu thép làm nền. Khi tăng tốc độ băng tải, tỷ lệ báo lỗi giả tăng lên do camera bị ảnh hưởng bởi rung động.

Sau khi thay thế bằng Granite Machine Base và hiệu chỉnh lại hệ thống quang học, hình ảnh thu được ổn định hơn, tỷ lệ phát hiện lỗi chính xác tăng lên và thời gian kiểm tra mỗi bảng mạch được rút ngắn.

9. Checklist lựa chọn Granite Machine Base cho máy AOI

✔ Độ phẳng cao trên toàn bộ bề mặt.

✔ Khả năng chống rung tốt.

✔ Độ ổn định nhiệt cao.

✔ Gia công chính xác vị trí lắp camera.

✔ Hỗ trợ lắp đặt hệ thống chiếu sáng.

✔ Có hệ chân đỡ cân bằng.

✔ Đáp ứng yêu cầu mở rộng trong tương lai.

✔ Có đầy đủ hồ sơ kiểm tra chất lượng.

10. Câu hỏi thường gặp

Granite Machine Base có giúp tăng độ chính xác của máy AOI không?

Có. Granite Machine Base tạo nền tảng ổn định cho camera, hệ thống chiếu sáng và các cụm chuyển động, từ đó nâng cao chất lượng hình ảnh và độ chính xác của quá trình kiểm tra.

Vì sao máy AOI cần nền có độ cứng cao?

Độ cứng giúp hạn chế biến dạng khi máy hoạt động liên tục, đảm bảo vị trí tương đối giữa camera và bảng mạch luôn ổn định.

Granite Machine Base có phù hợp với các máy AOI tốc độ cao không?

Có. Đây là một trong những vật liệu được sử dụng phổ biến trong các hệ thống AOI hiện đại nhờ khả năng chống rung và ổn định kích thước.

Có thể gia công Granite Machine Base theo thiết kế riêng của máy AOI không?

Có. Granite Machine Base có thể được chế tạo theo bản vẽ với các vị trí Insert, lỗ ren và mặt lắp đặt phù hợp với từng cấu hình máy.

11. Kết luận

Granite Machine Base đóng vai trò quan trọng trong việc đảm bảo độ chính xác và độ ổn định của máy AOI. Nhờ khả năng chống rung, ổn định nhiệt và duy trì hình học trong thời gian dài, vật liệu granite giúp hệ thống camera và quang học hoạt động hiệu quả hơn, giảm tỷ lệ báo lỗi giả và nâng cao chất lượng kiểm tra trên dây chuyền SMT. Đối với các doanh nghiệp sản xuất điện tử, đầu tư vào Granite Machine Base phù hợp là giải pháp giúp tối ưu hiệu suất, giảm chi phí vận hành và nâng cao độ tin cậy của toàn bộ hệ thống kiểm tra tự động.
