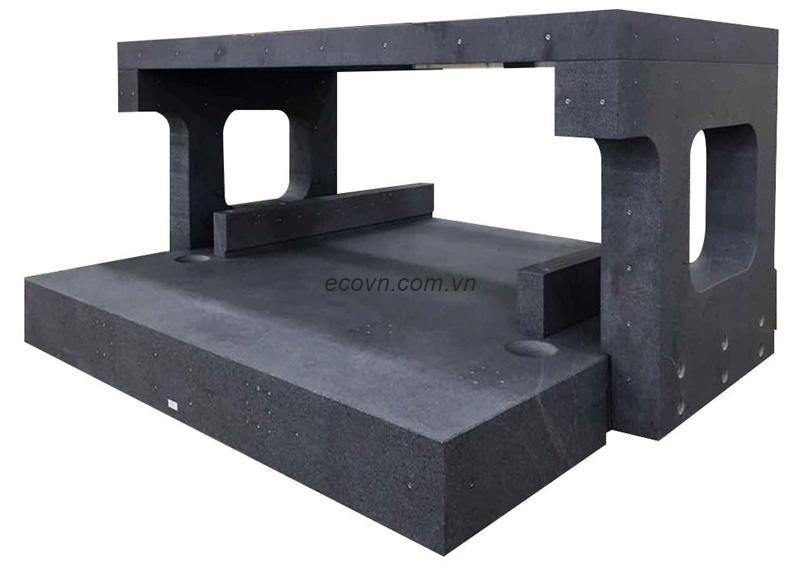

Granite Machine Base cho máy Laser – Giải pháp nền tảng cho hệ thống laser chính xác

Công nghệ laser đang được ứng dụng rộng rãi trong sản xuất công nghiệp hiện đại, từ khắc mã QR, hàn pin xe điện, cắt vật liệu mỏng cho đến đo kiểm và căn chỉnh quang học. Khi công suất laser ngày càng lớn và yêu cầu về độ chính xác ngày càng cao, kết cấu cơ khí của máy trở thành yếu tố quyết định chất lượng gia công.

Một hệ thống laser có nguồn phát hiện đại nhưng được lắp trên nền tảng không ổn định sẽ rất khó đạt được độ chính xác mong muốn. Vì vậy, nhiều nhà chế tạo máy lựa chọn Granite Machine Base làm bệ máy để đảm bảo khả năng định vị, giảm rung và duy trì độ chính xác trong thời gian dài.

1. Vì sao máy Laser cần Granite Machine Base?

Máy Laser không chỉ tạo ra tia laser mà còn phải điều khiển chính xác vị trí của chùm tia trên từng điểm gia công.

Nếu bệ máy xuất hiện rung động hoặc biến dạng, tia laser sẽ không còn hội tụ đúng vị trí, dẫn đến:

Sai lệch đường cắt.

Nét khắc không đồng đều.

Mối hàn laser bị lệch.

Sai số khi đo bằng laser.

Giảm chất lượng bề mặt gia công.

Granite Machine Base giúp toàn bộ hệ thống duy trì trạng thái ổn định ngay cả khi máy hoạt động liên tục nhiều giờ.

2. Các loại máy Laser sử dụng Granite Machine Base

Trong thực tế, Granite Machine Base được sử dụng cho nhiều loại thiết bị như:

Máy Laser Marking.

Máy Laser Cutting chính xác.

Máy Laser Welding.

Máy Laser Drilling.

Máy Laser Trimming.

Máy đo khoảng cách bằng Laser.

Máy đo biên dạng bằng Laser.

Máy căn chỉnh quang học.

Mỗi ứng dụng sẽ có yêu cầu thiết kế khác nhau nhưng đều cần một nền tảng cơ khí có độ ổn định cao.

3. Những yêu cầu kỹ thuật đối với Granite Machine Base

Độ ổn định vị trí

Các cụm như đầu Laser, gương phản xạ, camera và ray dẫn hướng phải giữ đúng vị trí trong suốt quá trình vận hành.

Độ cứng kết cấu

Khi đầu Laser di chuyển với gia tốc cao, Granite Machine Base cần đủ cứng để không phát sinh độ võng hoặc dao động.

Khả năng giảm rung

Rung động làm thay đổi vị trí hội tụ của tia laser, ảnh hưởng trực tiếp đến chất lượng gia công.

Độ chính xác của mặt chuẩn

Các bề mặt lắp ray dẫn hướng, động cơ tuyến tính và đầu Laser cần được gia công theo đúng dung sai của bản vẽ thiết kế.

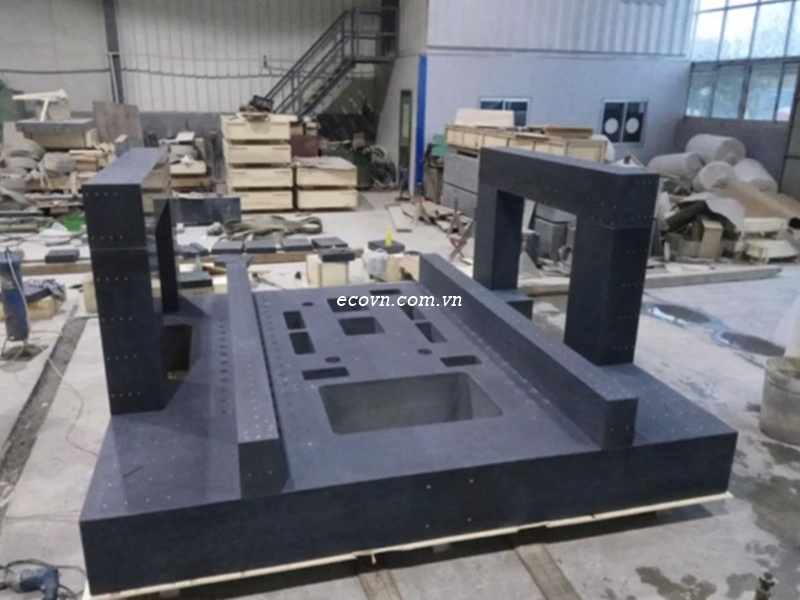

4. Thiết kế Granite Machine Base cho máy Laser

Không có một mẫu Granite Machine Base phù hợp cho mọi hệ thống Laser.

Trong quá trình thiết kế, kỹ sư cần xác định:

Kích thước vùng gia công.

Khối lượng đầu Laser.

Loại nguồn Laser sử dụng.

Hành trình các trục X, Y, Z.

Vị trí ray dẫn hướng.

Vị trí động cơ tuyến tính.

Đường đi của cáp và ống dẫn khí.

Không gian bảo trì.

Một thiết kế hợp lý sẽ giúp việc lắp ráp nhanh hơn và giảm nguy cơ phải sửa đổi khi đưa máy vào sản xuất.

5. Những lỗi thường gặp

Qua nhiều dự án chế tạo máy Laser, chúng tôi nhận thấy một số lỗi phổ biến:

Thiết kế bệ máy quá nhỏ so với hành trình.

Không tính đến tải trọng động của cụm đầu Laser.

Thiếu vị trí lắp cảm biến.

Không dự phòng đường đi cáp tín hiệu.

Bố trí nguồn Laser gây khó khăn khi bảo trì.

Gia công thiếu mặt chuẩn cho ray dẫn hướng.

Những sai sót này có thể làm kéo dài thời gian lắp ráp và giảm hiệu quả vận hành.

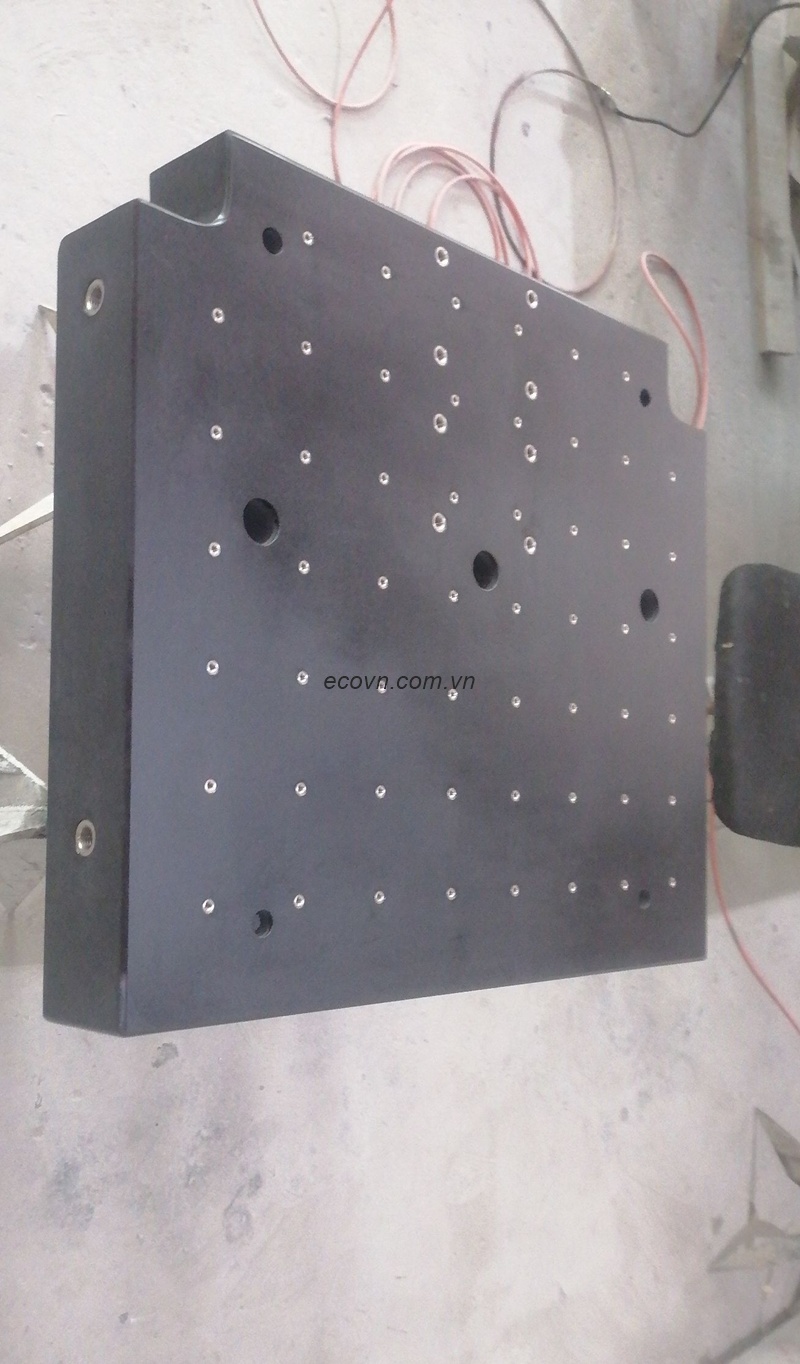

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

6. Tiêu chí lựa chọn Granite Machine Base

Khi đặt gia công theo bản vẽ, doanh nghiệp nên đánh giá:

Loại máy Laser.

Độ chính xác mong muốn.

Khối lượng các cụm cơ khí.

Tốc độ chuyển động.

Điều kiện môi trường làm việc.

Khả năng mở rộng thiết bị.

Yêu cầu bảo trì định kỳ.

Việc xác định đúng các tiêu chí ngay từ đầu sẽ giúp tối ưu chi phí và hạn chế thay đổi thiết kế sau này.

7. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Trong các dự án Granite Machine Base dành cho máy Laser, chúng tôi luôn trao đổi với khách hàng về mục đích sử dụng, loại nguồn Laser, hành trình chuyển động và kết cấu của toàn bộ hệ thống.

Ngoài việc gia công theo đúng bản vẽ, đội ngũ kỹ sư còn kiểm tra vị trí lắp ray dẫn hướng, mặt chuẩn, insert và các vùng lắp thiết bị phụ trợ. Đối với những dự án yêu cầu nâng cấp trong tương lai, chúng tôi đề xuất bố trí thêm các vị trí dự phòng để khách hàng có thể mở rộng hệ thống mà không cần thay thế Granite Machine Base.

8. Checklist khi thiết kế Granite Machine Base cho máy Laser

☑ Xác định loại ứng dụng Laser.

☑ Tính toán tải trọng của đầu Laser và cụm chuyển động.

☑ Thiết kế đầy đủ các mặt chuẩn.

☑ Kiểm tra vị trí ray dẫn hướng.

☑ Bố trí insert đúng bản vẽ.

☑ Dự phòng không gian đi dây và bảo trì.

☑ Kiểm tra dung sai hình học trước khi nghiệm thu.

9. Câu hỏi thường gặp

Granite Machine Base có phù hợp với máy Laser công suất lớn không?

Có. Nếu được thiết kế đúng theo tải trọng và kết cấu của máy, Granite Machine Base đáp ứng tốt các hệ thống Laser công suất lớn cũng như các thiết bị yêu cầu độ chính xác cao.

Có thể gia công Granite Machine Base theo bản vẽ của khách hàng không?

Có. Hầu hết Granite Machine Base trong ngành chế tạo máy đều được gia công theo bản vẽ riêng, bao gồm mặt chuẩn, hốc, rãnh, insert và các yêu cầu đặc biệt.

Khi nào cần sử dụng Granite Machine Base thay vì khung thép?

Đối với các hệ thống yêu cầu độ chính xác cao, độ ổn định lâu dài hoặc làm việc với camera, laser, đo kiểm và chuyển động tốc độ cao, Granite Machine Base thường là lựa chọn phù hợp hơn nhờ khả năng giảm rung, ổn định nhiệt và duy trì hình học tốt.
