Granite Machine Base cho máy Vision – Giải pháp nền tảng giúp nâng cao độ chính xác

Trong ngành tự động hóa, máy Vision được sử dụng để kiểm tra kích thước, nhận dạng sản phẩm, đọc mã QR, định vị linh kiện và kiểm soát chất lượng trên dây chuyền sản xuất. Độ chính xác của hệ thống không chỉ phụ thuộc vào camera, ống kính hay phần mềm xử lý ảnh mà còn phụ thuộc rất lớn vào Granite Machine Base – nền tảng lắp đặt toàn bộ cơ cấu cơ khí.

Nếu bệ máy không đủ ổn định, camera sẽ ghi nhận hình ảnh bị dao động, kết quả đo thay đổi giữa các lần kiểm tra và khả năng lặp lại của hệ thống sẽ giảm đáng kể. Vì vậy, nhiều nhà chế tạo máy Vision hiện nay ưu tiên sử dụng Granite Machine Base thay cho kết cấu thép hàn hoặc nhôm.

1. Vì sao máy Vision yêu cầu Granite Machine Base?

Máy Vision làm việc với độ phân giải rất cao. Chỉ một chuyển động nhỏ vài micron cũng có thể làm thay đổi kết quả đo hoặc nhận dạng.

Granite Machine Base giúp:

Duy trì vị trí ổn định của camera.

Giảm rung động trong quá trình chụp ảnh.

Giữ chính xác khoảng cách giữa camera và sản phẩm.

Ổn định vị trí của ray dẫn hướng và bàn trượt.

Hạn chế sai số do biến dạng kết cấu.

Nhờ đó, hệ thống Vision hoạt động ổn định hơn, đặc biệt trong các dây chuyền kiểm tra tốc độ cao.

2. Các cụm thiết bị thường lắp trên Granite Machine Base

Một Granite Machine Base cho máy Vision thường tích hợp nhiều cụm thiết bị khác nhau như:

Camera công nghiệp.

Ống kính (Lens).

Nguồn sáng LED.

Ray dẫn hướng tuyến tính.

Vitme bi hoặc motor tuyến tính.

Bàn dịch chuyển XY.

Đầu gá sản phẩm.

Cảm biến.

Mỗi cụm đều cần được lắp trên các mặt chuẩn chính xác để đảm bảo vị trí tương đối không thay đổi trong quá trình vận hành.

3. Những yêu cầu kỹ thuật khi thiết kế

Granite Machine Base cho máy Vision không chỉ cần đạt độ phẳng mà còn phải đáp ứng nhiều yêu cầu khác.

Độ phẳng mặt lắp

Các mặt lắp ray dẫn hướng và camera cần được gia công chính xác để tránh sai lệch trong quá trình căn chỉnh.

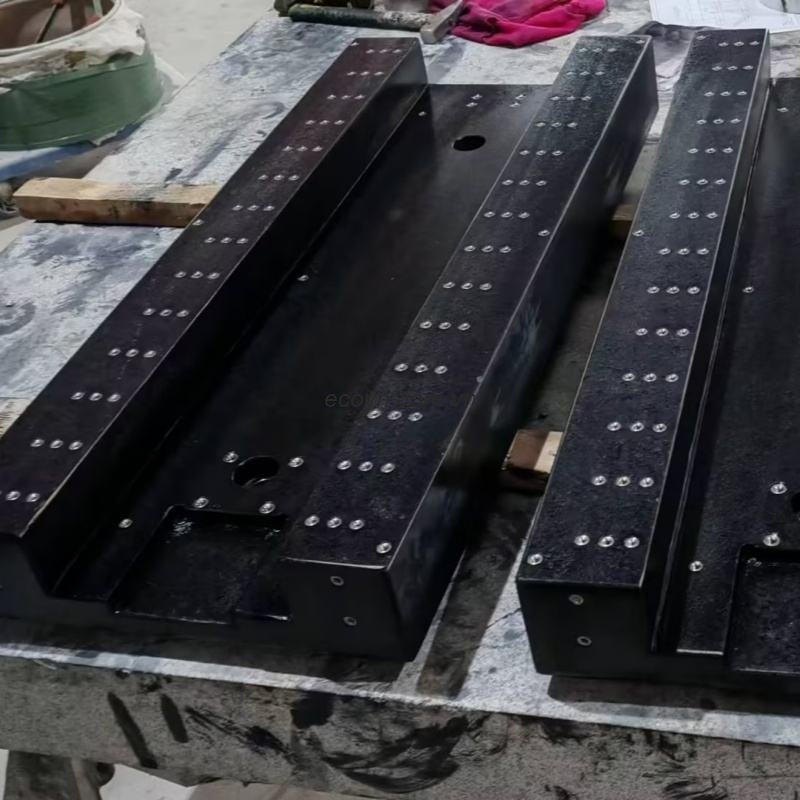

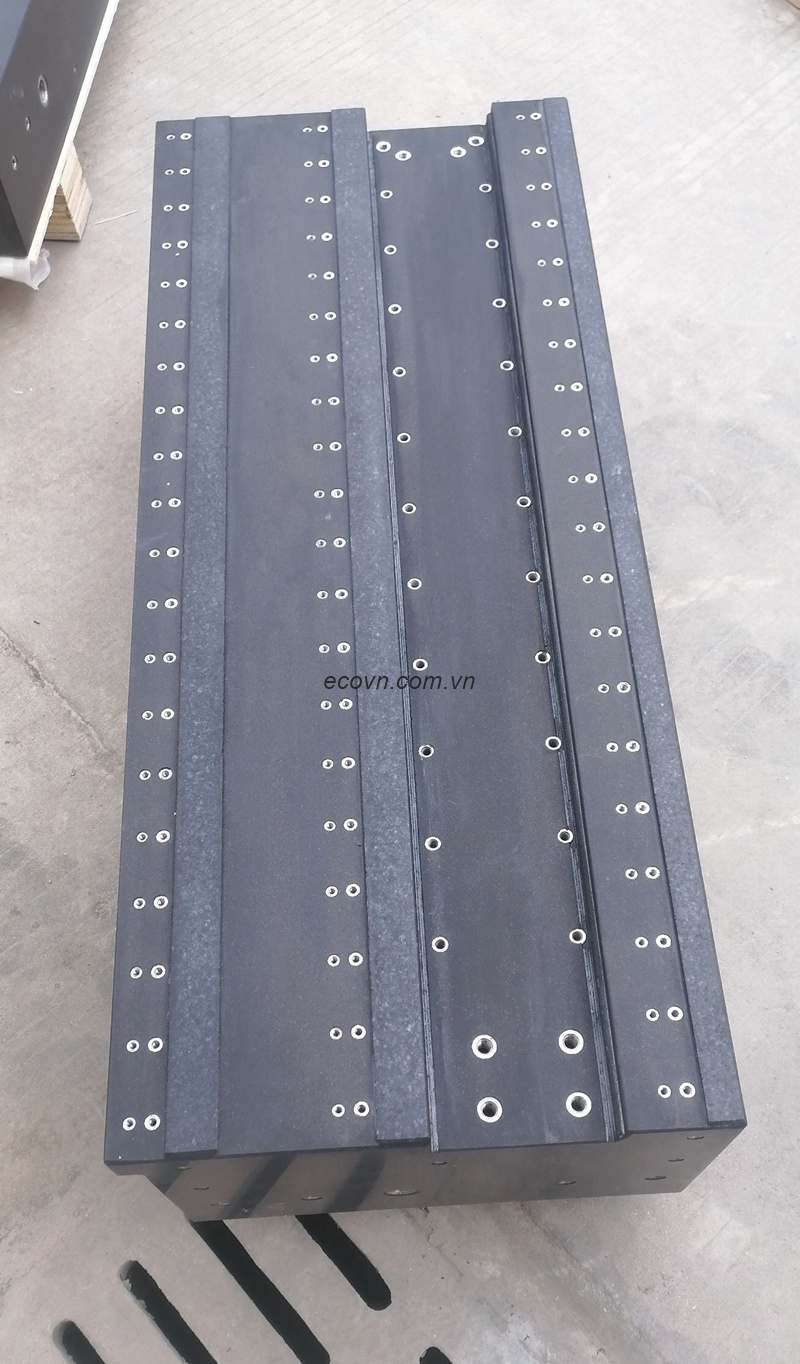

Vị trí insert

Các lỗ ren và insert phải đúng vị trí theo bản vẽ để lắp đặt nhanh và hạn chế phải gia công bổ sung.

Khả năng chống rung

Thiết kế cần đảm bảo giảm dao động từ môi trường và từ chính các cụm chuyển động.

Độ ổn định lâu dài

Granite Machine Base phải duy trì hình dạng và kích thước ổn định sau nhiều năm sử dụng.

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

4. Thiết kế theo từng ứng dụng Vision

Không phải mọi máy Vision đều có cùng kết cấu.

Ví dụ:

Máy kiểm tra ngoại quan chỉ cần một vùng làm việc cố định.

Máy đo kích thước cần bàn trượt chính xác.

Máy đọc mã cần hệ thống chuyển động tốc độ cao.

Máy kiểm tra linh kiện điện tử yêu cầu nhiều camera hoạt động đồng thời.

Do đó, Granite Machine Base cần được thiết kế theo đúng chức năng của từng loại máy thay vì sử dụng một mẫu chung.



5. Những lỗi thường gặp khi lựa chọn bệ máy

Trong quá trình chế tạo máy Vision, một số sai lầm phổ biến gồm:

Chọn Granite Machine Base quá nhỏ so với tải trọng.

Không dự phòng vị trí lắp thêm camera.

Bố trí nguồn sáng quá sát cụm chuyển động.

Thiếu không gian đi dây tín hiệu.

Không tính đến việc bảo trì hoặc thay thế linh kiện.

Những lỗi này làm tăng thời gian lắp ráp và hạn chế khả năng nâng cấp hệ thống sau này.

6. Tiêu chí lựa chọn Granite Machine Base

Khi đặt gia công theo bản vẽ, doanh nghiệp nên đánh giá:

Kích thước vùng làm việc.

Khối lượng của các cụm thiết bị.

Yêu cầu về độ chính xác.

Tốc độ chuyển động của bàn trượt.

Điều kiện môi trường lắp đặt.

Khả năng mở rộng trong tương lai.

Một Granite Machine Base được thiết kế đúng ngay từ đầu sẽ giúp giảm đáng kể chi phí sửa đổi trong quá trình chế tạo máy.

7. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Trong các dự án máy Vision, chúng tôi không chỉ gia công Granite Machine Base theo bản vẽ mà còn trao đổi với khách hàng về cách bố trí camera, ray dẫn hướng, nguồn sáng và cụm chuyển động.

Đội ngũ kỹ sư sẽ kiểm tra khoảng cách giữa các cụm, vị trí insert, hướng đi dây và khả năng bảo trì để đảm bảo Granite Machine Base đáp ứng cả yêu cầu kỹ thuật lẫn yêu cầu sản xuất. Đối với những dự án có kế hoạch nâng cấp trong tương lai, chúng tôi cũng đề xuất chừa sẵn vị trí lắp thêm thiết bị nhằm giảm chi phí cải tạo sau này.

8. Checklist khi thiết kế Granite Machine Base cho máy Vision

☑ Xác định vùng làm việc của camera.

☑ Kiểm tra tải trọng của các cụm thiết bị.

☑ Thiết kế mặt chuẩn cho ray dẫn hướng.

☑ Bố trí insert đúng bản vẽ lắp.

☑ Dự phòng không gian đi dây và bảo trì.

☑ Kiểm tra khả năng chống rung.

☑ Xem xét phương án mở rộng trong tương lai.

9. Câu hỏi thường gặp

Máy Vision có bắt buộc phải dùng Granite Machine Base không?

Không bắt buộc. Tuy nhiên, với các hệ thống yêu cầu độ chính xác cao hoặc hoạt động liên tục, Granite Machine Base giúp cải thiện độ ổn định và khả năng lặp lại so với nhiều loại kết cấu khác.

Có thể gia công Granite Machine Base theo bản vẽ riêng không?

Có. Phần lớn Granite Machine Base cho máy Vision đều được thiết kế theo yêu cầu riêng để phù hợp với bố cục camera, ray dẫn hướng và các cụm cơ khí của từng dự án.

Có thể bổ sung camera hoặc cơ cấu mới sau này không?

Có, nếu ngay từ giai đoạn thiết kế đã dự phòng vị trí lắp đặt, insert và không gian cho việc đi dây cũng như bảo trì.
