1. Granite Machine Base cho máy AOI có thực sự cần thiết?

Máy AOI (Automated Optical Inspection) là thiết bị kiểm tra ngoại quan tự động được sử dụng phổ biến trong ngành sản xuất PCB, SMT và điện tử. Hệ thống này sử dụng camera có độ phân giải cao kết hợp với thuật toán xử lý hình ảnh để phát hiện lỗi hàn, thiếu linh kiện, sai vị trí hoặc các khuyết tật trên sản phẩm.

Nhiều doanh nghiệp đầu tư camera chất lượng cao, nguồn sáng chuyên dụng và phần mềm xử lý hiện đại nhưng kết quả kiểm tra vẫn không ổn định. Nguyên nhân thường không nằm ở camera mà đến từ kết cấu cơ khí của máy.

Một rung động rất nhỏ hoặc sự thay đổi vị trí giữa camera và sản phẩm cũng có thể làm sai lệch kết quả kiểm tra. Vì vậy, Granite Machine Base được nhiều nhà chế tạo máy AOI lựa chọn để tạo nền tảng ổn định cho toàn bộ hệ thống.



2. Vì sao máy AOI yêu cầu nền tảng cơ khí có độ ổn định cao?

Khác với các máy gia công thông thường, máy AOI không tạo ra lực cắt lớn nhưng lại yêu cầu khả năng giữ ổn định tuyệt đối giữa camera, nguồn sáng và sản phẩm.

Nếu kết cấu máy bị rung hoặc biến dạng sẽ xuất hiện các hiện tượng như:

Camera mất tiêu điểm.

Sai lệch vị trí nhận dạng.

Kết quả đo không đồng nhất.

Tăng tỷ lệ báo lỗi giả (False Reject).

Giảm tốc độ kiểm tra.

Khó hiệu chuẩn sau thời gian vận hành.

Granite Machine Base giúp giảm các ảnh hưởng này nhờ đặc tính ổn định hình học và khả năng giảm rung tốt hơn nhiều loại kết cấu thông thường.

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

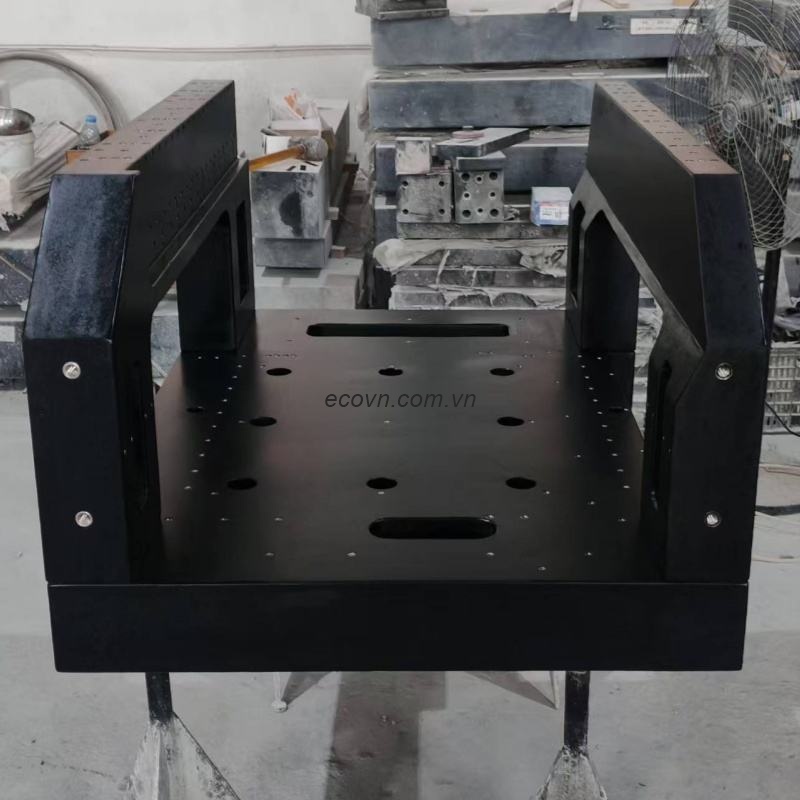

3. Granite Machine Base hoạt động như thế nào trong máy AOI?

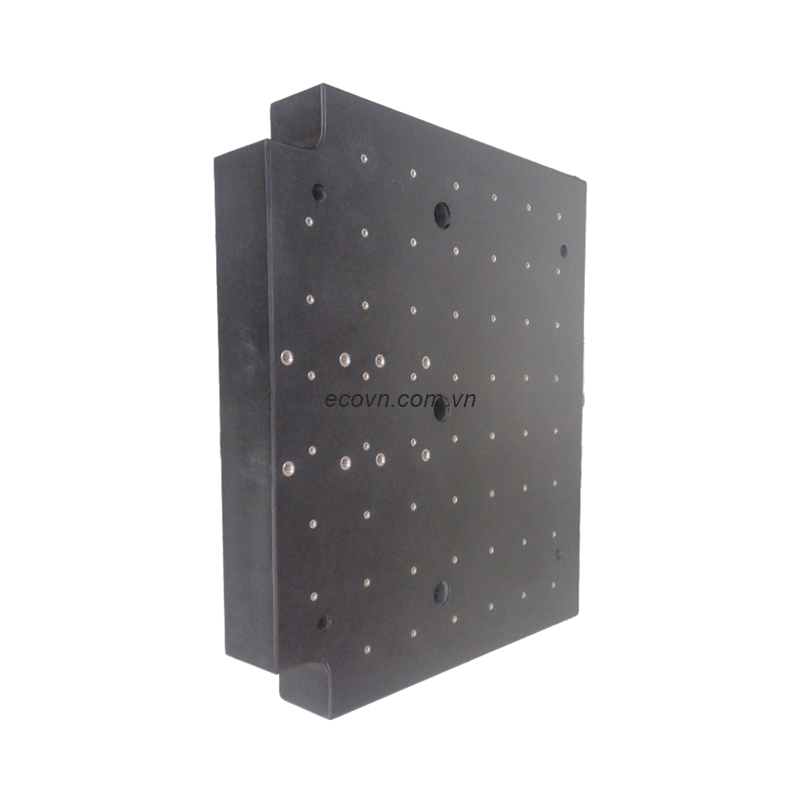

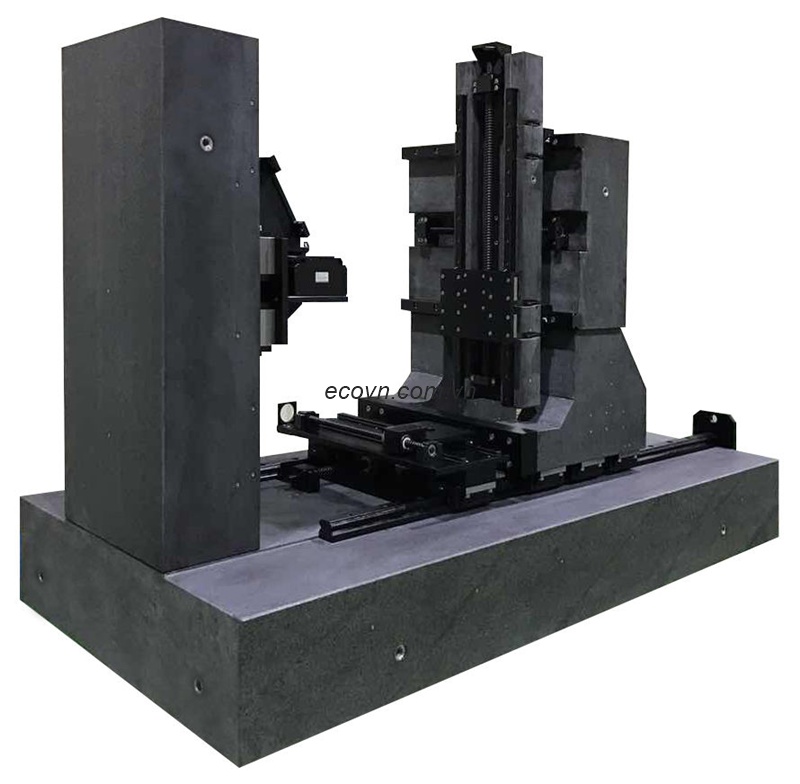

Granite Machine Base đóng vai trò là nền tảng lắp đặt cho:

Camera công nghiệp.

Nguồn sáng.

Ray dẫn hướng.

Bàn dịch chuyển XY.

Linear Motor.

Encoder.

Đồ gá sản phẩm.

Các cụm cơ khí khác.

Khi tất cả các thiết bị được lắp trên cùng một hệ chuẩn có độ chính xác cao, khoảng cách và vị trí tương đối giữa các cụm luôn được duy trì ổn định trong quá trình hoạt động.

Đây là điều kiện quan trọng để máy AOI đạt được độ chính xác và độ lặp lại cao.



4. Khi nào nên sử dụng Granite Machine Base?

Granite Machine Base đặc biệt phù hợp với các hệ thống:

Máy AOI kiểm tra PCB.

Máy AOI kiểm tra linh kiện SMT.

Máy AOI tốc độ cao.

Máy Vision kết hợp AOI.

Máy kiểm tra bán dẫn.

Máy kiểm tra màn hình.

Máy kiểm tra pin năng lượng.

Máy kiểm tra module điện tử.

Nếu hệ thống yêu cầu độ chính xác cao, chu kỳ kiểm tra nhanh và hoạt động liên tục thì Granite Machine Base là giải pháp đáng cân nhắc.

5. Granite Machine Base và khung thép hàn có gì khác nhau?

Đối với máy AOI kiểm tra sản phẩm có dung sai nhỏ, việc đầu tư Granite Machine Base thường mang lại hiệu quả rõ rệt trong quá trình vận hành lâu dài.

6. Những yếu tố cần tính toán khi thiết kế Granite Machine Base cho máy AOI

Một Granite Machine Base chất lượng không chỉ được gia công chính xác mà còn phải được thiết kế phù hợp với từng dự án.

Các yếu tố cần xem xét gồm:

Khoảng cách giữa camera và sản phẩm.

Vị trí nguồn sáng.

Độ cứng của kết cấu.

Bố trí ray dẫn hướng.

Khả năng chống rung.

Vị trí lắp encoder.

Insert ren.

Mặt chuẩn lắp đặt.

Không gian bảo trì.

Đường đi dây tín hiệu.

Thiết kế hợp lý ngay từ đầu sẽ giúp giảm thời gian lắp ráp và nâng cao độ ổn định của hệ thống.

7. Góc nhìn của kỹ sư thiết kế máy

Một quan niệm phổ biến là chỉ cần sử dụng camera có độ phân giải cao thì máy AOI sẽ đạt độ chính xác mong muốn.

Thực tế, camera chỉ ghi nhận hình ảnh. Độ chính xác cuối cùng phụ thuộc vào sự ổn định của toàn bộ hệ thống cơ khí.

Nếu Granite Machine Base, ray dẫn hướng và bàn dịch chuyển được thiết kế đồng bộ, camera sẽ luôn duy trì đúng vị trí so với sản phẩm. Điều này giúp giảm sai số và tăng tính lặp lại trong quá trình kiểm tra.

8. Case Study thực tế

Một doanh nghiệp chế tạo máy kiểm tra PCB cần phát triển hệ thống AOI tốc độ cao để kiểm tra bo mạch sau công đoạn SMT.

Phiên bản đầu tiên sử dụng khung thép hàn. Khi bàn dịch chuyển tăng tốc, camera xuất hiện dao động nhỏ làm giảm độ ổn định của hình ảnh và tăng tỷ lệ báo lỗi giả.

Sau khi chuyển sang Granite Machine Base, đồng thời gia công các mặt chuẩn lắp camera, ray dẫn hướng và Linear Motor trên cùng hệ tọa độ, hệ thống vận hành ổn định hơn. Thời gian hiệu chuẩn được rút ngắn và kết quả kiểm tra duy trì tính nhất quán trong quá trình sản xuất liên tục.

9. Checklist trước khi đặt gia công Granite Machine Base

✔ Xác định kích thước PCB lớn nhất.

✔ Xác định độ chính xác yêu cầu.

✔ Tính toán tải trọng của toàn bộ hệ thống.

✔ Thiết kế mặt chuẩn theo cùng hệ tọa độ.

✔ Kiểm tra vị trí camera và nguồn sáng.

✔ Bố trí insert theo bản vẽ.

✔ Kiểm tra độ phẳng trước khi nghiệm thu.

✔ Dự phòng không gian mở rộng thiết bị.

10. Câu hỏi thường gặp

Granite Machine Base có bắt buộc đối với mọi máy AOI không?

Không. Đối với các máy kiểm tra yêu cầu độ chính xác và tốc độ cao, Granite Machine Base giúp tăng độ ổn định của hệ thống. Với các ứng dụng đơn giản hơn, khung thép vẫn có thể đáp ứng nếu được thiết kế phù hợp.

Có thể gia công Granite Machine Base theo bản vẽ không?

Có. Granite Machine Base thường được chế tạo theo bản vẽ riêng của từng nhà chế tạo máy, bao gồm mặt chuẩn, insert, lỗ ren và các yêu cầu kỹ thuật khác.

Granite Machine Base có giúp giảm tỷ lệ báo lỗi giả không?

Granite Machine Base không thay đổi thuật toán xử lý ảnh, nhưng nhờ giảm rung và giữ ổn định vị trí của camera, hệ thống có thể duy trì điều kiện đo lặp lại tốt hơn, từ đó hỗ trợ nâng cao độ tin cậy của kết quả kiểm tra.

Granite Machine Base có phù hợp với máy AOI sử dụng Linear Motor không?

Có. Đây là một trong những ứng dụng phổ biến, đặc biệt đối với các máy AOI tốc độ cao cần khả năng định vị chính xác và vận hành ổn định.

11. Kết luận

Đối với máy AOI, chất lượng kiểm tra không chỉ phụ thuộc vào camera hay phần mềm xử lý ảnh mà còn phụ thuộc vào nền tảng cơ khí. Granite Machine Base giúp duy trì độ ổn định hình học, giảm rung động và tạo điều kiện để toàn bộ hệ thống hoạt động chính xác trong thời gian dài. Đây là giải pháp được nhiều nhà chế tạo máy lựa chọn cho các dây chuyền điện tử, SMT và bán dẫn khi yêu cầu độ chính xác và độ lặp lại ở mức cao.
