1. Granite Machine Base cho máy bán dẫn: Vì sao các nhà sản xuất thiết bị luôn ưu tiên sử dụng?

Ngành công nghiệp bán dẫn là một trong những lĩnh vực có yêu cầu cao nhất về độ chính xác. Các thiết bị như máy kiểm tra wafer, máy gắp chip, máy đo kích thước, máy căn chỉnh quang học hay hệ thống Vision đều làm việc với sai số rất nhỏ, chỉ tính bằng micron hoặc thậm chí nhỏ hơn.

Trong điều kiện đó, chất lượng của camera, cảm biến hoặc hệ thống truyền động chỉ là một phần của bài toán. Nếu kết cấu bệ máy không đủ ổn định, toàn bộ hệ thống sẽ khó duy trì độ chính xác trong quá trình vận hành liên tục.

Đó là lý do nhiều nhà sản xuất thiết bị bán dẫn trên thế giới lựa chọn Granite Machine Base làm nền tảng cho các cụm cơ khí quan trọng thay vì sử dụng khung thép hàn truyền thống.

2. Granite Machine Base là gì?

Granite Machine Base là bệ máy được chế tạo từ đá granite tự nhiên có cấu trúc ổn định. Sau quá trình cắt, mài và gia công chính xác, bề mặt granite được sử dụng làm mặt chuẩn để lắp đặt:

• Ray dẫn hướng tuyến tính.
• Động cơ tuyến tính (Linear Motor).
• Camera Vision.
• Đầu đo.
• Robot.
• Bàn dịch chuyển XY.
• Các cụm gá lắp chính xác.

Nhờ đặc tính cơ học ổn định, granite giúp duy trì hình học của hệ thống trong thời gian dài, hạn chế ảnh hưởng từ nhiệt độ và rung động.

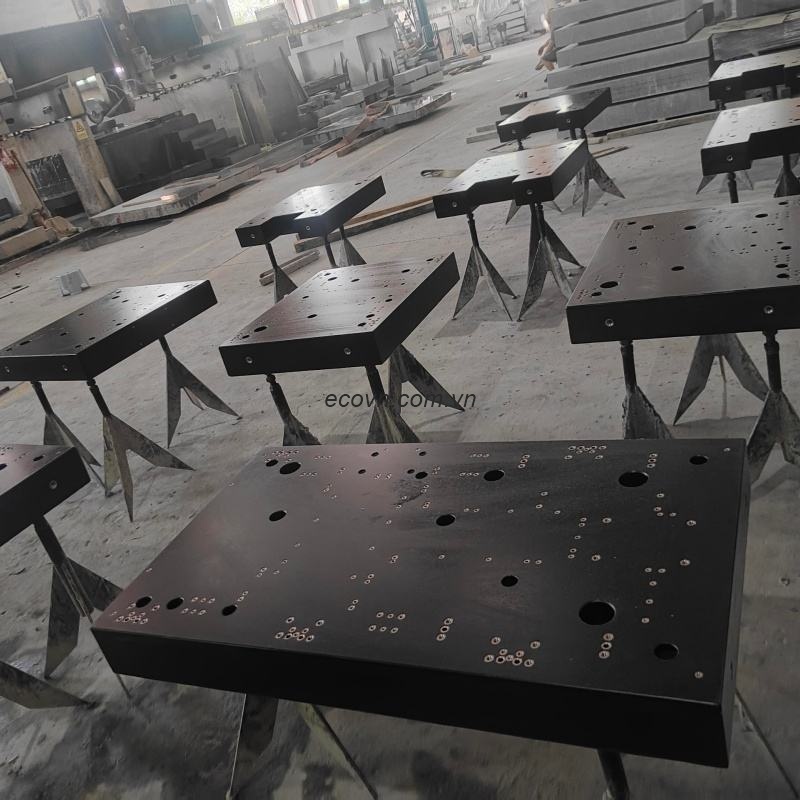

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

3. Vì sao máy bán dẫn cần Granite Machine Base?

Các thiết bị bán dẫn thường làm việc trong môi trường sạch, tốc độ cao và yêu cầu độ chính xác cực lớn.

Nếu nền máy xuất hiện rung động hoặc biến dạng nhỏ, hệ thống có thể gặp các vấn đề như:

• Sai lệch vị trí wafer.
• Giảm độ chính xác của camera.
• Đầu đo mất ổn định.
• Robot đặt linh kiện không đúng vị trí.
• Thời gian hiệu chuẩn tăng.
• Chất lượng sản phẩm không đồng đều.

Granite Machine Base giúp giảm thiểu các ảnh hưởng này bằng cách tạo một nền tảng cơ khí ổn định cho toàn bộ thiết bị.

4. Những ứng dụng phổ biến

Granite Machine Base được sử dụng trong nhiều loại thiết bị bán dẫn:

Máy kiểm tra Wafer

Giữ ổn định cho bàn dịch chuyển và hệ thống camera.

Máy AOI

Đảm bảo vị trí tương đối giữa camera và sản phẩm.

Máy SPI

Tăng độ ổn định cho hệ thống đo kem hàn.

Máy Bonding

Giảm rung trong quá trình lắp ráp chip.

Máy Laser

Ổn định đầu Laser và bàn chuyển động.

Máy đo kích thước

Duy trì độ chính xác của đầu đo và ray dẫn hướng.

5. Granite Machine Base và khung thép hàn có gì khác nhau?

Trong các hệ thống bán dẫn, nơi mọi sai số đều có thể ảnh hưởng đến chất lượng sản phẩm, sự ổn định của Granite Machine Base mang lại lợi thế rõ rệt.

6. Những yếu tố cần lưu ý khi thiết kế

Để Granite Machine Base phát huy hiệu quả, kỹ sư cần xem xét:

Xác định tải trọng

Bao gồm tải trọng của các cụm cơ khí, Robot, camera và bàn dịch chuyển.

Bố trí mặt chuẩn

Các bề mặt lắp ray dẫn hướng, camera và đầu đo cần được gia công theo cùng một hệ chuẩn.

Thiết kế insert

Insert ren phải phù hợp với từng cụm thiết bị và có khả năng mở rộng khi cần nâng cấp.

Quản lý cáp

Bố trí đường đi dây điện, dây tín hiệu và khí nén hợp lý giúp giảm thời gian lắp ráp và bảo trì.

7. Góc nhìn của kỹ sư thiết kế máy

Trong quá trình thiết kế thiết bị bán dẫn, nhiều kỹ sư tập trung vào lựa chọn camera, động cơ hoặc phần mềm điều khiển nhưng chưa đánh giá đầy đủ vai trò của nền tảng cơ khí.

Một Granite Machine Base được thiết kế tốt không chỉ giúp giảm rung động mà còn duy trì mối quan hệ hình học giữa các cụm thiết bị. Điều này giúp hệ thống giữ được độ chính xác trong suốt quá trình vận hành, giảm thời gian căn chỉnh và hạn chế sai số phát sinh.

8. Case Study

Một doanh nghiệp chế tạo máy phục vụ ngành điện tử cần phát triển hệ thống kiểm tra linh kiện bằng Vision kết hợp bàn dịch chuyển XY. Ban đầu, kết cấu thép hàn được sử dụng nhưng xuất hiện sai số khi hệ thống hoạt động ở tốc độ cao.

Sau khi đánh giá, Granite Machine Base được lựa chọn làm nền tảng cho ray dẫn hướng, camera và bàn dịch chuyển. Đồng thời, các mặt chuẩn và insert được gia công theo bản vẽ để đảm bảo độ chính xác khi lắp ráp.

Kết quả là thời gian căn chỉnh giảm đáng kể, hệ thống vận hành ổn định hơn và duy trì kết quả đo nhất quán trong quá trình sản xuất.

9. Checklist trước khi đặt gia công Granite Machine Base

☑ Xác định yêu cầu độ chính xác của thiết bị.

☑ Tính toán tải trọng tĩnh và tải trọng động.

☑ Thiết kế mặt chuẩn theo cùng hệ tọa độ.

☑ Bố trí insert và lỗ ren hợp lý.

☑ Dự phòng vị trí cho các thiết bị mở rộng.

☑ Kiểm tra độ phẳng trước khi nghiệm thu.

☑ Xác định phương án vận chuyển và lắp đặt.

10. Câu hỏi thường gặp

Granite Machine Base có phù hợp với mọi máy bán dẫn không?

Granite Machine Base thường được sử dụng cho các thiết bị yêu cầu độ chính xác và độ ổn định cao. Việc lựa chọn cần dựa trên yêu cầu kỹ thuật cụ thể của từng dự án.

Có thể gia công theo bản vẽ của khách hàng không?

Có. Granite Machine Base thường được chế tạo theo bản vẽ riêng, bao gồm mặt chuẩn, lỗ ren, insert và các yêu cầu kỹ thuật đặc biệt.

Granite Machine Base có thay thế hoàn toàn khung thép không?

Không. Với các thiết bị không yêu cầu độ chính xác cao, khung thép vẫn là giải pháp phù hợp về chi phí. Granite Machine Base phát huy hiệu quả rõ rệt trong các ứng dụng đo kiểm, Vision, bán dẫn và tự động hóa chính xác.

Granite Machine Base có cần hiệu chuẩn định kỳ không?

Có. Tùy theo yêu cầu chất lượng của doanh nghiệp và tần suất sử dụng, nên kiểm tra độ phẳng và các mặt chuẩn định kỳ để đảm bảo hệ thống luôn đáp ứng yêu cầu kỹ thuật.

11. Kết luận

Granite Machine Base không chỉ là một bệ đỡ cho thiết bị bán dẫn mà còn là nền tảng quyết định độ ổn định của toàn bộ hệ thống. Khi được thiết kế đúng ngay từ đầu, bệ máy đá granite giúp giảm rung động, duy trì độ chính xác hình học, rút ngắn thời gian căn chỉnh và tăng độ tin cậy trong quá trình vận hành lâu dài.

Đối với các doanh nghiệp chế tạo máy theo yêu cầu, đặc biệt là các dự án cung cấp cho Samsung, LG, Foxconn hoặc các nhà máy điện tử và bán dẫn, đầu tư vào Granite Machine Base là giải pháp mang lại hiệu quả bền vững cả về kỹ thuật lẫn chi phí vận hành.
