1. Granite Machine Base cho máy Vision: Vì sao quyết định độ chính xác của hệ thống?

Trong các dây chuyền sản xuất hiện đại, hệ thống Machine Vision được sử dụng để đo kích thước, kiểm tra ngoại quan, xác định vị trí linh kiện và dẫn hướng Robot. Độ chính xác của camera, ống kính và thuật toán xử lý ảnh chỉ phát huy hiệu quả khi toàn bộ kết cấu cơ khí đủ ổn định.

Nhiều doanh nghiệp đầu tư camera độ phân giải cao, ống kính chất lượng và phần mềm Vision hiện đại nhưng vẫn gặp tình trạng kết quả đo không ổn định. Sau khi kiểm tra, nguyên nhân thường không nằm ở camera mà xuất phát từ rung động hoặc biến dạng của kết cấu máy.

Đó là lý do các nhà chế tạo thiết bị Vision ngày càng ưu tiên sử dụng Granite Machine Base làm nền tảng cho toàn bộ hệ thống.

2. Granite Machine Base ảnh hưởng đến hệ thống Vision như thế nào?

Camera công nghiệp không chỉ ghi nhận hình ảnh mà còn thực hiện các phép đo với độ chính xác rất cao. Khi nền máy rung hoặc dịch chuyển dù rất nhỏ, vị trí tương quan giữa camera, sản phẩm và nguồn sáng sẽ thay đổi, dẫn đến kết quả đo không ổn định.

Granite Machine Base giúp:

• Duy trì vị trí cố định của camera.
• Giảm rung động truyền từ động cơ và cơ cấu chuyển động.
• Hạn chế sai số khi đo kích thước.
• Giữ ổn định cụm ray dẫn hướng và bàn trượt.
• Tăng độ lặp lại của hệ thống Vision.

Đây là những yếu tố đặc biệt quan trọng trong các dây chuyền sản xuất linh kiện điện tử, bán dẫn và cơ khí chính xác.

3. Khi nào nên sử dụng Granite Machine Base cho máy Vision?

Granite Machine Base được khuyến nghị trong các trường hợp:

Máy đo kích thước tự động

Yêu cầu độ chính xác cao và kết quả đo lặp lại ổn định.

Máy kiểm tra ngoại quan (AOI)

Camera cần giữ vị trí cố định trong suốt quá trình kiểm tra.

Máy Vision kết hợp Robot

Robot và camera phải duy trì mối quan hệ hình học chính xác.

Máy đo bằng Laser

Bất kỳ rung động nào cũng có thể ảnh hưởng đến kết quả đo.

Hệ thống kiểm tra bán dẫn

Các thiết bị kiểm tra wafer hoặc chip thường yêu cầu nền máy có độ ổn định rất cao.

4. Vì sao nhiều hệ thống Vision vẫn đo sai?

Trong thực tế, nhiều kỹ sư tập trung lựa chọn camera có độ phân giải cao nhưng lại chưa đánh giá đúng vai trò của kết cấu cơ khí.

Một số nguyên nhân phổ biến gồm:

• Khung máy bị rung khi bàn trượt tăng tốc.
• Độ cứng kết cấu không đủ.
• Camera và nguồn sáng lắp trên các kết cấu khác nhau.
• Khung thép bị biến dạng sau thời gian dài sử dụng.
• Chưa xử lý triệt để rung động từ động cơ servo.

Những yếu tố này có thể làm thay đổi vị trí tương đối giữa camera và sản phẩm, dẫn đến sai số trong quá trình nhận dạng hoặc đo kiểm.

5. Granite Machine Base hay khung thép – Giải pháp nào phù hợp?

Việc lựa chọn phụ thuộc vào yêu cầu kỹ thuật của từng dự án. Với các hệ thống Vision đo kiểm thông thường, khung thép có thể đáp ứng tốt. Tuy nhiên, đối với máy đo chính xác, AOI hoặc Vision kết hợp Robot, Granite Machine Base thường mang lại hiệu quả ổn định hơn trong thời gian dài.

6. Những lưu ý khi thiết kế Granite Machine Base cho máy Vision

Khi thiết kế Granite Machine Base, kỹ sư cần quan tâm đến:

• Vị trí lắp camera và nguồn sáng.
• Độ cứng của toàn bộ kết cấu.
• Khoảng cách giữa camera và sản phẩm.
• Hệ thống ray dẫn hướng.
• Đường đi dây tín hiệu và cáp nguồn.
• Khả năng bảo trì và thay thế thiết bị.
• Vị trí các insert ren và mặt chuẩn.

Việc bố trí hợp lý ngay từ đầu sẽ giúp giảm thời gian lắp ráp và hạn chế việc phải gia công bổ sung sau này.

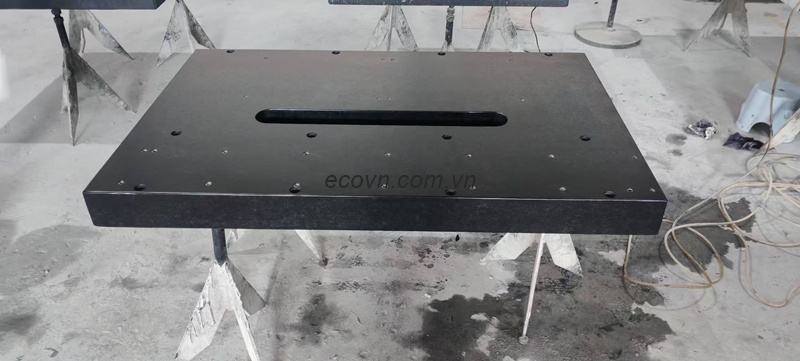

Bàn map đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

7. Góc nhìn của kỹ sư thiết kế máy

Trong các dự án Machine Vision, sai số không phải lúc nào cũng xuất phát từ camera hay phần mềm xử lý ảnh. Nhiều trường hợp nguyên nhân đến từ rung động của kết cấu hoặc sự thay đổi vị trí giữa camera, nguồn sáng và sản phẩm.

Một Granite Machine Base được thiết kế đúng không chỉ đóng vai trò là bệ đỡ mà còn là nền tảng đảm bảo mối quan hệ hình học giữa các cụm thiết bị. Đây là yếu tố giúp hệ thống duy trì độ chính xác và độ lặp lại trong quá trình vận hành liên tục.

8. Case Study

Một doanh nghiệp chế tạo máy kiểm tra ngoại quan linh kiện điện tử cần phát triển hệ thống Vision có độ chính xác cao. Ban đầu, thiết bị sử dụng khung thép hàn và gặp hiện tượng sai lệch kết quả khi bàn trượt hoạt động ở tốc độ lớn.

Sau khi phân tích kết cấu, Granite Machine Base được lựa chọn làm nền tảng cho camera, ray dẫn hướng và bàn trượt. Đồng thời, các mặt chuẩn và vị trí insert được gia công theo bản vẽ để đảm bảo độ đồng phẳng và thuận tiện cho việc lắp ráp.

Kết quả là quá trình căn chỉnh được rút ngắn, hệ thống vận hành ổn định hơn và giảm đáng kể nhu cầu hiệu chỉnh trong quá trình sử dụng.

9. Checklist trước khi đặt gia công

☑ Xác định yêu cầu độ chính xác của hệ thống Vision.

☑ Tính toán tải trọng của các cụm thiết bị.

☑ Thiết kế đầy đủ mặt chuẩn và insert.

☑ Kiểm tra vị trí lắp camera, nguồn sáng và ray dẫn hướng.

☑ Dự phòng không gian cho bảo trì và nâng cấp.

☑ Kiểm tra độ phẳng và dung sai trước khi nghiệm thu.

10. Câu hỏi thường gặp

Granite Machine Base có bắt buộc cho mọi máy Vision không?

Không. Việc lựa chọn phụ thuộc vào độ chính xác yêu cầu, tốc độ chuyển động và môi trường làm việc của hệ thống.

Có thể gia công theo bản vẽ riêng không?

Có. Granite Machine Base thường được gia công theo bản vẽ thiết kế của từng dự án, bao gồm mặt chuẩn, insert ren, rãnh kỹ thuật và các yêu cầu đặc biệt.

Granite Machine Base có giúp tăng độ chính xác của camera không?

Granite Machine Base không thay đổi thông số của camera, nhưng giúp duy trì vị trí ổn định của toàn bộ hệ thống, từ đó nâng cao độ lặp lại và giảm sai số trong quá trình đo kiểm.
