Granite Machine Base cho Robot công nghiệp – Nền tảng nâng cao độ chính xác và độ lặp lại

Trong các dây chuyền sản xuất hiện đại, robot công nghiệp không còn chỉ thực hiện các thao tác đơn giản mà đảm nhận nhiều công việc đòi hỏi độ chính xác rất cao như lắp ráp, kiểm tra, bắn keo, hàn laser, gắp linh kiện và đo kiểm tự động.

Để robot phát huy hết khả năng, nền tảng cơ khí phải đủ cứng, ổn định và duy trì chính xác vị trí lắp đặt trong thời gian dài. Đây là lý do nhiều nhà chế tạo máy lựa chọn Granite Machine Base thay cho kết cấu thép hàn trong các ứng dụng yêu cầu độ chính xác cao.

Một bệ máy được thiết kế đúng không chỉ giúp robot vận hành ổn định mà còn nâng cao độ lặp lại, giảm sai số tích lũy và kéo dài tuổi thọ của toàn bộ hệ thống.

1. Vì sao Robot công nghiệp cần Granite Machine Base?

Robot hiện đại có thể đạt độ lặp lại từ ±0,02 mm đến ±0,005 mm tùy từng dòng máy. Tuy nhiên, nếu nền lắp đặt không ổn định thì độ chính xác thực tế sẽ giảm đáng kể.

Granite Machine Base giúp:

Giữ cố định vị trí chân đế Robot.

Hạn chế rung động trong quá trình tăng tốc và giảm tốc.

Ổn định hệ thống Vision hoặc cảm biến đi kèm.

Giảm sai lệch giữa Robot và đồ gá.

Duy trì độ chính xác khi vận hành liên tục.

Đối với các hệ thống Pick & Place tốc độ cao, đây là yếu tố ảnh hưởng trực tiếp đến năng suất sản xuất.

2. Những ứng dụng Robot thường sử dụng Granite Machine Base

Granite Machine Base được sử dụng trong nhiều trạm Robot như:

Robot Pick & Place.

Robot Vision.

Robot Dispensing.

Robot hàn Laser.

Robot lắp ráp điện tử.

Robot kiểm tra sản phẩm.

Robot gắp linh kiện bán dẫn.

Robot cấp phôi tự động.

Robot đo kiểm.

Robot hiệu chuẩn thiết bị.

Mỗi ứng dụng có yêu cầu riêng về tải trọng, hành trình và vị trí lắp đặt, vì vậy Granite Machine Base cần được thiết kế theo đúng bản vẽ của từng dự án.

3. Các yêu cầu kỹ thuật đối với Granite Machine Base

Độ cứng kết cấu

Robot tạo ra tải trọng động rất lớn khi tăng tốc hoặc đổi hướng. Granite Machine Base cần có độ cứng đủ để hạn chế biến dạng.

Độ chính xác của mặt lắp

Mặt lắp Robot phải được gia công chính xác để đảm bảo vị trí và góc lắp đặt đúng với thiết kế.

Khả năng chịu tải

Ngoài trọng lượng Robot, bệ máy còn phải chịu tải từ đồ gá, sản phẩm và các thiết bị phụ trợ.

Khả năng chống rung

Đối với Robot kết hợp Vision hoặc Laser, việc giảm rung giúp tăng chất lượng nhận dạng và gia công.

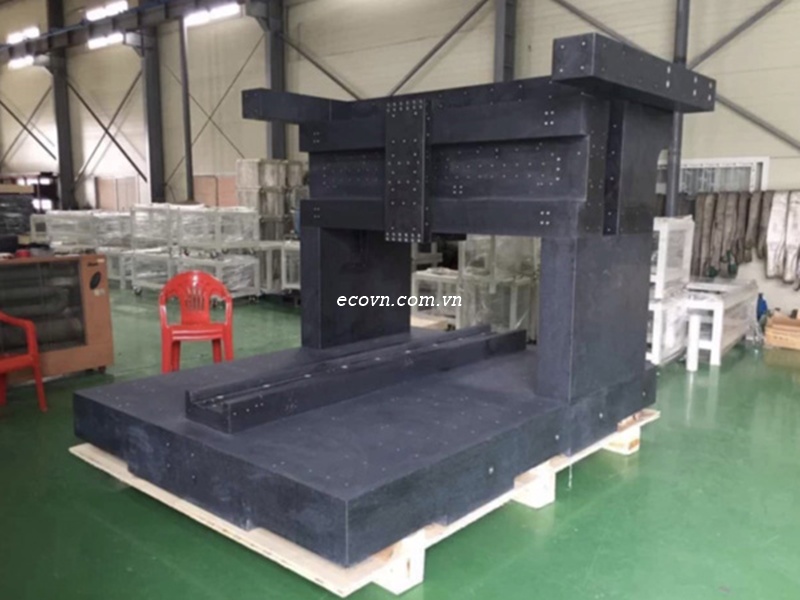

4. Thiết kế Granite Machine Base cho Robot

Một Granite Machine Base dành cho Robot thường bao gồm:

Mặt chuẩn lắp Robot.

Mặt lắp ray dẫn hướng.

Các vị trí insert ren.

Hốc kỹ thuật để giảm khối lượng hoặc lắp thiết bị.

Rãnh đi dây và ống khí.

Vùng lắp cảm biến.

Vị trí lắp camera.

Khi thiết kế cần tính đến khả năng mở rộng trong tương lai để tránh phải thay thế toàn bộ bệ máy khi nâng cấp dây chuyền.

5. Những lỗi thường gặp khi thiết kế

Qua nhiều dự án thực tế, các lỗi phổ biến gồm:

Đặt Robot quá gần mép bệ máy.

Không tính toán mô-men lật khi Robot vươn tay.

Thiếu độ cứng tại vị trí lắp Robot.

Không dự phòng không gian bảo trì.

Bố trí insert không phù hợp với đế Robot.

Không tính đến tải trọng của đầu công tác (End Effector).

Những lỗi này có thể làm giảm tuổi thọ của hệ thống và ảnh hưởng đến độ chính xác khi vận hành.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

6. Các tiêu chí lựa chọn Granite Machine Base

Khi đặt gia công theo bản vẽ, doanh nghiệp nên xác định:

Model Robot sử dụng.

Tải trọng danh định của Robot.

Khối lượng đầu công tác.

Hành trình làm việc.

Chu kỳ hoạt động.

Độ chính xác yêu cầu.

Khả năng mở rộng dây chuyền.

Điều kiện môi trường làm việc.

Việc xác định đầy đủ các thông số này giúp kỹ sư tối ưu kết cấu Granite Machine Base và tránh phát sinh thay đổi trong quá trình lắp ráp.

7. Kinh nghiệm từ kỹ sư ECO KINH BẮC

Trong các dự án Robot tự động hóa, chúng tôi luôn phân tích bản vẽ tổng thể của hệ thống trước khi gia công Granite Machine Base.

Đội ngũ kỹ sư sẽ kiểm tra vị trí lắp Robot, hướng tác động của tải trọng, khoảng cách đến các cụm cơ khí và khả năng bảo trì sau này. Ngoài việc gia công chính xác các mặt chuẩn và vị trí insert, chúng tôi còn tư vấn phương án bố trí giúp giảm rung động, tăng độ cứng và tạo thuận lợi cho việc lắp đặt, hiệu chỉnh cũng như mở rộng hệ thống trong tương lai.

8. Checklist khi thiết kế Granite Machine Base cho Robot

☑ Xác định model Robot và tải trọng.

☑ Kiểm tra mô-men tác động lớn nhất.

☑ Thiết kế mặt chuẩn lắp Robot.

☑ Kiểm tra vị trí insert theo bản vẽ.

☑ Đánh giá khả năng chống rung.

☑ Dự phòng không gian bảo trì.

☑ Kiểm tra dung sai hình học trước khi nghiệm thu.

☑ Xem xét phương án mở rộng dây chuyền.

9. Câu hỏi thường gặp

Granite Machine Base có phù hợp với mọi loại Robot không?

Có thể áp dụng cho nhiều loại Robot công nghiệp, nhưng thiết kế cần được tính toán theo model Robot, tải trọng và ứng dụng cụ thể để đảm bảo độ cứng và độ ổn định.

Có thể gia công theo bản vẽ của từng hãng Robot không?

Có. Granite Machine Base thường được gia công theo bản vẽ thiết kế của nhà chế tạo máy hoặc theo kích thước lắp đặt của các hãng Robot như ABB, FANUC, Yaskawa, KUKA, Epson, DENSO hoặc Universal Robots.

Khi nào nên chọn Granite Machine Base thay vì khung thép?

Nếu hệ thống yêu cầu độ lặp lại cao, kết hợp Vision, Laser, đo kiểm hoặc làm việc với tốc độ lớn, Granite Machine Base thường mang lại hiệu quả tốt hơn nhờ khả năng ổn định hình học, giảm rung và ít chịu ảnh hưởng của nhiệt độ.
