1. Granite Machine Base cho Robot công nghiệp: Khi nào nên sử dụng thay cho khung thép?

Nếu bạn đang thiết kế một trạm Robot công nghiệp, rất có thể bạn đã từng đặt câu hỏi:

Có nhất thiết phải sử dụng Granite Machine Base hay khung thép hàn là đủ?

Đây là câu hỏi mà rất nhiều kỹ sư thiết kế máy, đặc biệt là các doanh nghiệp sản xuất máy cho Samsung, LG, Foxconn, Luxshare hay các nhà máy điện tử thường gặp trong giai đoạn thiết kế.

Thực tế, không phải mọi hệ thống Robot đều cần sử dụng Granite Machine Base. Tuy nhiên, khi yêu cầu về độ chính xác, độ ổn định và tuổi thọ của thiết bị ngày càng cao, nền tảng cơ khí trở thành một trong những yếu tố quyết định chất lượng của toàn bộ hệ thống.

Sai số của Robot không chỉ đến từ bản thân Robot mà còn đến từ kết cấu bệ máy, khả năng chống rung, độ ổn định nhiệt và chất lượng lắp ráp của toàn bộ hệ thống.

Đó là lý do vì sao trong nhiều dây chuyền sản xuất hiện đại, Granite Machine Base đã dần thay thế kết cấu thép truyền thống ở những vị trí yêu cầu độ chính xác cao.

2. Granite Machine Base là gì?

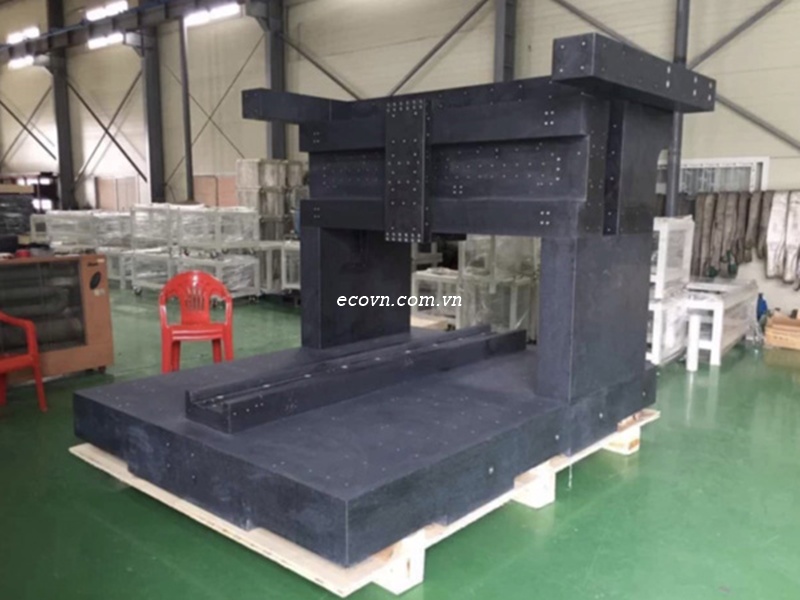

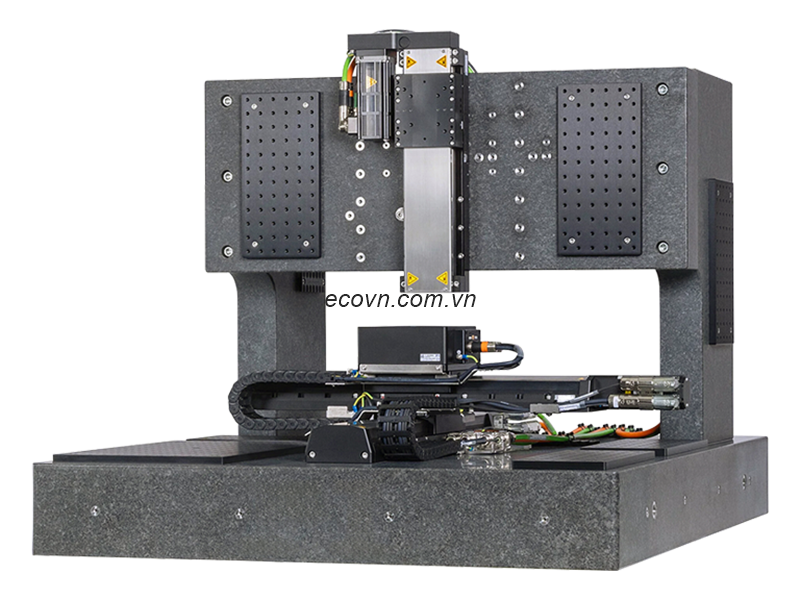

Granite Machine Base là bệ máy được chế tạo từ đá granite tự nhiên có độ ổn định cao. Sau khi cắt, mài và gia công chính xác, bề mặt granite trở thành mặt chuẩn để lắp đặt Robot, ray dẫn hướng, động cơ tuyến tính, camera Vision, đồ gá và các cụm cơ khí khác.

Khác với khung thép hàn, Granite Machine Base không phát sinh ứng suất dư sau quá trình chế tạo và có khả năng duy trì hình học ổn định trong thời gian dài. Điều này đặc biệt quan trọng đối với các hệ thống làm việc liên tục hoặc yêu cầu độ chính xác lặp lại cao.

Ngày nay, Granite Machine Base được sử dụng phổ biến trong:

• Robot công nghiệp
• Máy Vision
• Máy AOI
• Máy SPI
• Máy đo CMM
• Máy Laser
• Thiết bị bán dẫn
• Hệ thống tự động hóa chính xác

3. Vì sao Robot vẫn sai số dù Robot đạt Repeatability ±0,02 mm?

Đây là vấn đề mà nhiều kỹ sư mới thiết kế máy thường gặp.

Robot của các hãng như ABB, FANUC, Yaskawa hay Epson đều công bố độ lặp lại (Repeatability) rất cao. Tuy nhiên, trong thực tế sản xuất, nhiều hệ thống vẫn xuất hiện hiện tượng:

• Robot gắp lệch vị trí.
• Camera Vision phải hiệu chỉnh thường xuyên.
• Robot hàn Laser bị lệch đường hàn.
• Robot bắn keo không đúng vị trí.
• Robot Pick & Place giảm độ chính xác sau một thời gian vận hành.

Nguyên nhân thường không nằm ở Robot mà đến từ nền tảng cơ khí.

Nếu bệ máy xuất hiện rung động hoặc biến dạng rất nhỏ khi Robot tăng tốc và giảm tốc, sai số tại đầu Robot sẽ tăng lên đáng kể. Điều này đặc biệt rõ khi Robot làm việc với cánh tay vươn dài hoặc mang tải trọng lớn.

Vì vậy, trong các ứng dụng yêu cầu độ chính xác cao, việc lựa chọn Granite Machine Base giúp hạn chế ảnh hưởng của rung động và duy trì độ ổn định của toàn bộ hệ thống.

4. Khi nào nên sử dụng Granite Machine Base?

Không phải mọi máy đều cần Granite Machine Base.

Đây là giải pháp phù hợp khi hệ thống có một hoặc nhiều đặc điểm sau:

Robot kết hợp Camera Vision

Hệ thống Vision yêu cầu vị trí của Robot và camera luôn ổn định. Chỉ một dịch chuyển rất nhỏ cũng có thể làm thay đổi kết quả nhận dạng.

Robot Pick & Place tốc độ cao

Chu kỳ hoạt động nhanh tạo ra tải trọng động lớn. Granite Machine Base giúp giảm dao động trong quá trình Robot tăng tốc và dừng.

Robot đo kiểm

Các trạm đo kích thước hoặc kiểm tra ngoại quan cần duy trì vị trí của đầu đo trong suốt quá trình vận hành.

Robot hàn Laser

Đường hàn Laser yêu cầu độ chính xác rất cao. Rung động nhỏ của bệ máy có thể ảnh hưởng đến chất lượng mối hàn.

Robot ngành bán dẫn

Trong các hệ thống thao tác wafer hoặc linh kiện bán dẫn, yêu cầu về độ ổn định cao khiến Granite Machine Base trở thành lựa chọn phổ biến.

5. Granite Machine Base hay khung thép hàn?

Đây là câu hỏi được nhiều doanh nghiệp quan tâm khi tối ưu chi phí đầu tư.



Điều này không có nghĩa khung thép luôn kém hơn. Với các máy yêu cầu độ chính xác trung bình hoặc tải trọng lớn nhưng không cần định vị micron, khung thép vẫn là lựa chọn kinh tế. Tuy nhiên, đối với các hệ thống Robot kết hợp Vision, Laser hoặc đo kiểm chính xác, Granite Machine Base thường mang lại hiệu quả ổn định hơn trong dài hạn.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

6. Góc nhìn của kỹ sư thiết kế máy

Trong nhiều dự án chế tạo máy, các kỹ sư thường tập trung tính toán tải trọng tĩnh nhưng lại đánh giá chưa đầy đủ tải trọng động khi Robot tăng tốc hoặc đổi hướng.

Thực tế, tải trọng động mới là yếu tố ảnh hưởng lớn đến độ rung của hệ thống. Nếu kết cấu bệ máy không đủ cứng hoặc bố trí chưa hợp lý, rung động sẽ truyền đến đầu Robot, camera hoặc đầu đo, làm giảm độ ổn định của toàn bộ dây chuyền.

Vì vậy, việc lựa chọn Granite Machine Base không chỉ dựa trên vật liệu mà còn phụ thuộc vào thiết kế tổng thể, vị trí lắp Robot, cách bố trí ray dẫn hướng, đồ gá và các cụm thiết bị khác.
