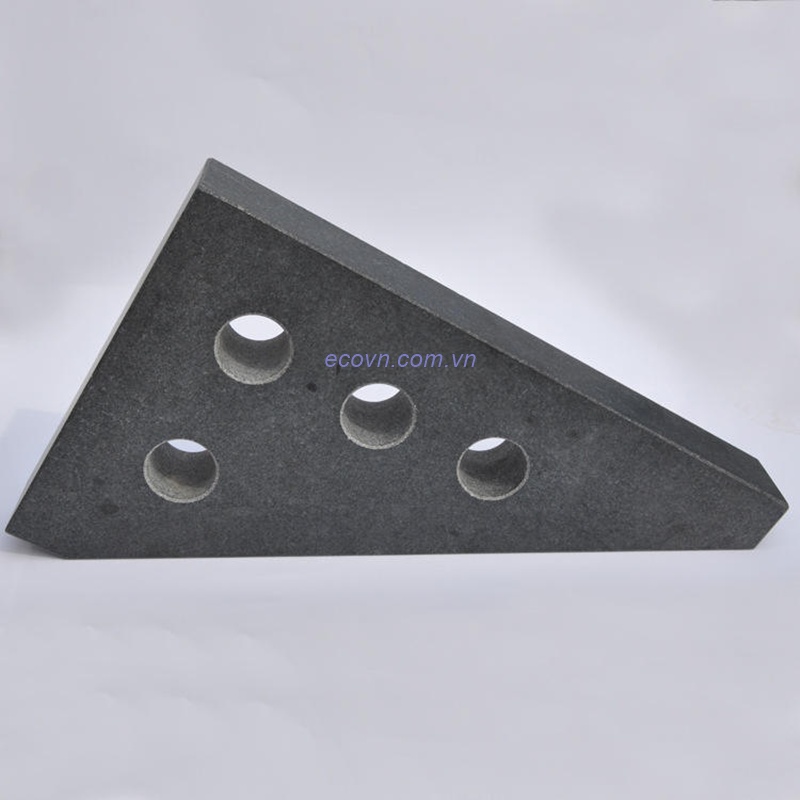

Thước tam giác đá granite cấp 00, cấp 0 và cấp 1 khác nhau thế nào?

1. Cấp 00, cấp 0 và cấp 1 có gì khác nhau?

Khi tìm mua thước tam giác granite, khách hàng thường gặp các lựa chọn Grade 00, Grade 0 và Grade 1. Đây là những cấp chính xác được sử dụng để phân loại dụng cụ đo kiểm granite.

Về nguyên tắc, số cấp càng nhỏ thì yêu cầu độ chính xác càng cao. Tuy nhiên, không nên hiểu đơn giản rằng cấp 00 luôn là lựa chọn tốt nhất cho mọi doanh nghiệp.

Sự khác biệt giữa các cấp chủ yếu nằm ở mức sai lệch hình học cho phép và môi trường sử dụng phù hợp.

Một số nhà sản xuất thước tam giác granite công bố trực tiếp thông số độ vuông góc và độ phẳng theo từng kích thước, vì vậy khi mua cần xem đúng bảng thông số của model thay vì chỉ dựa vào tên Grade. Một mẫu Granite Tri Square thương mại hiện được công bố các giá trị độ vuông góc thay đổi theo kích thước và cấp chính xác.

2. Thước tam giác granite cấp 00

Grade 00 thuộc nhóm độ chính xác cao, thường hướng đến môi trường kiểm tra chính xác và phòng đo.

Đây là lựa chọn phù hợp khi doanh nghiệp cần kiểm soát chặt các đặc tính hình học như độ vuông góc và sử dụng thước làm chuẩn tham chiếu trong hệ thống đo kiểm.

Các ứng dụng thường gặp:

• Phòng QC có yêu cầu cao.
• Phòng đo và metrology.
• Kiểm tra chi tiết cơ khí chính xác.
• Kiểm tra khuôn có dung sai chặt.
• Kiểm tra đồ gá chính xác.
• Các công việc cần chuẩn hình học có độ chính xác cao.

Một sản phẩm Granite Inspection Square trên thị trường được công bố cấp 00 theo DIN 875 cho độ vuông góc và DIN 876 cho độ chính xác bề mặt.

Nên chọn cấp 00 khi: độ chính xác của phép đo là yếu tố quan trọng và dung sai chi tiết tương đối chặt.

3. Thước tam giác granite cấp 0

Grade 0 có độ chính xác thấp hơn Grade 00 nhưng vẫn thuộc nhóm dụng cụ đo kiểm chính xác.

Cấp này thường phù hợp với các công việc kiểm tra trong môi trường sản xuất và QC.

Ứng dụng có thể gồm:

• Kiểm tra chi tiết CNC.
• Kiểm tra khuôn mẫu.
• Kiểm tra jig và fixture.
• Kiểm tra đồ gá.
• Kiểm tra độ vuông tại xưởng.
• Công việc QC cơ khí chính xác.

Các tài liệu về granite đo kiểm thường phân biệt Grade 00 cho môi trường kiểm tra chính xác hơn và Grade 0 cho công việc kiểm tra sản xuất. Ví dụ, một nhà cung cấp dụng cụ đo granite phân loại Grade 00 cho control room và Grade 0 cho workshop.

Nên chọn cấp 0 khi: phòng QC hoặc xưởng cần dụng cụ kiểm tra chính xác nhưng không nhất thiết phải sử dụng cấp cao hơn.

4. Thước tam giác granite cấp 1

Grade 1 thường hướng đến các công việc kiểm tra tại xưởng và sản xuất thông thường hơn.

So với Grade 00 và Grade 0, mức sai lệch cho phép lớn hơn. Vì vậy, sản phẩm phù hợp với những phép kiểm tra không yêu cầu độ chính xác quá cao.

Có thể sử dụng cho:

• Kiểm tra cơ khí tại xưởng.
• Kiểm tra đồ gá thông thường.
• Kiểm tra jig.
• Hỗ trợ gia công và lắp ráp.
• Kiểm tra sơ bộ độ vuông.

Một số hệ thống phân loại granite hiện nay vẫn cung cấp Grade 1 cho workshop và production, trong khi Grade 00 được sử dụng cho phòng đo và Grade 0 cho sản xuất chính xác hơn.

Nên chọn cấp 1 khi: yêu cầu đo kiểm không quá chặt và ưu tiên tối ưu chi phí đầu tư.

5. So sánh nhanh cấp 00, 0 và 1

Bảng trên mang tính định hướng. Thông số thực tế phải căn cứ vào kích thước và tiêu chuẩn của từng sản phẩm.

6. Grade 00 có phải lúc nào cũng tốt hơn Grade 0?

Không nhất thiết.

Nếu chi tiết chỉ yêu cầu kiểm tra độ vuông với dung sai tương đối rộng, sử dụng Grade 00 có thể khiến chi phí đầu tư tăng mà không tạo ra lợi ích tương ứng.

Ngược lại, nếu phòng QC kiểm tra chi tiết có dung sai chặt mà sử dụng Grade 1, dụng cụ có thể không đáp ứng yêu cầu của phép đo.

Vì vậy, nguyên tắc chuyên môn nên là:

Dung sai chi tiết → yêu cầu phép đo → độ chính xác dụng cụ → lựa chọn Grade.

Không nên áp dụng nguyên tắc “cấp càng cao càng tốt”.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite kiểm tra độ phẳng

Thước đo đá granite

7. Cần lưu ý: cấp chính xác không phải là một con số cố định cho mọi kích thước

Đây là điểm rất quan trọng khi mua thước tam giác granite cấp 00 hoặc cấp 0, cấp 1.

Độ sai lệch cho phép có thể thay đổi theo kích thước và tiêu chuẩn áp dụng. Một nhà sản xuất Granite Tri Square công bố các mức sai lệch độ vuông góc khác nhau cho các kích thước từ 160 × 100 mm đến 1.000 × 630 mm.

Do đó, không nên yêu cầu đơn giản:

“Cho tôi thước Grade 00.”

Mà nên yêu cầu đầy đủ:

Kích thước + Grade + độ vuông góc + độ phẳng + tiêu chuẩn.

Đây mới là cơ sở để QC đánh giá chính xác sản phẩm.

8. Chọn cấp nào cho phòng QC, CNC và khuôn mẫu?

Có thể tham khảo cách lựa chọn sau:

Phòng metrology/phòng đo: ưu tiên Grade 00 nếu yêu cầu phép đo phù hợp.

Phòng QC: Grade 00 hoặc Grade 0 tùy dung sai sản phẩm.

Xưởng CNC: Grade 0 thường phù hợp với nhiều công việc kiểm tra tại xưởng.

Xưởng khuôn: lựa chọn Grade 00 hoặc Grade 0 dựa trên dung sai của chi tiết.

Tooling/jig/fixture: Grade 0 phù hợp với nhiều trường hợp; nếu yêu cầu hình học cao hơn có thể cân nhắc Grade 00.

Kiểm tra thông thường: Grade 1 có thể đáp ứng nếu dung sai cho phép.

Đây là hướng lựa chọn ban đầu; quyết định cuối cùng vẫn phải dựa trên yêu cầu kỹ thuật thực tế.

9. Nên hỏi gì khi mua thước tam giác granite?

Để tránh mua sai cấp chính xác, hãy yêu cầu nhà cung cấp cung cấp:

• Kích thước thước.
• Cấp chính xác.
• Độ vuông góc.
• Độ phẳng các mặt làm việc.
• Tiêu chuẩn áp dụng.
• Tài liệu kỹ thuật.
• Chứng nhận hoặc hồ sơ kiểm tra nếu cần.

Đặc biệt, nếu sử dụng trong phòng QC hoặc metrology, không nên chỉ dựa vào tên Grade trên báo giá.

10. Kết luận

Thước tam giác granite cấp 00, cấp 0 và cấp 1 khác nhau chủ yếu ở mức độ chính xác và phạm vi ứng dụng.

Grade 00: phù hợp với yêu cầu đo kiểm chính xác cao.

Grade 0: cân bằng giữa độ chính xác và khả năng sử dụng trong sản xuất, QC.

Grade 1: phù hợp hơn với kiểm tra tại xưởng và những ứng dụng có yêu cầu chính xác thấp hơn.

Quan trọng nhất, không nên chọn cấp chính xác chỉ theo thói quen. Hãy bắt đầu từ dung sai của chi tiết và yêu cầu của phép đo, sau đó mới lựa chọn Grade.

Nếu khách hàng đang phân vân giữa thước tam giác granite cấp 00, cấp 0 và cấp 1, cách tư vấn đúng là xem đồng thời kích thước, tiêu chuẩn, độ vuông góc và độ phẳng của đúng model, thay vì chỉ so sánh tên cấp chính xác.
