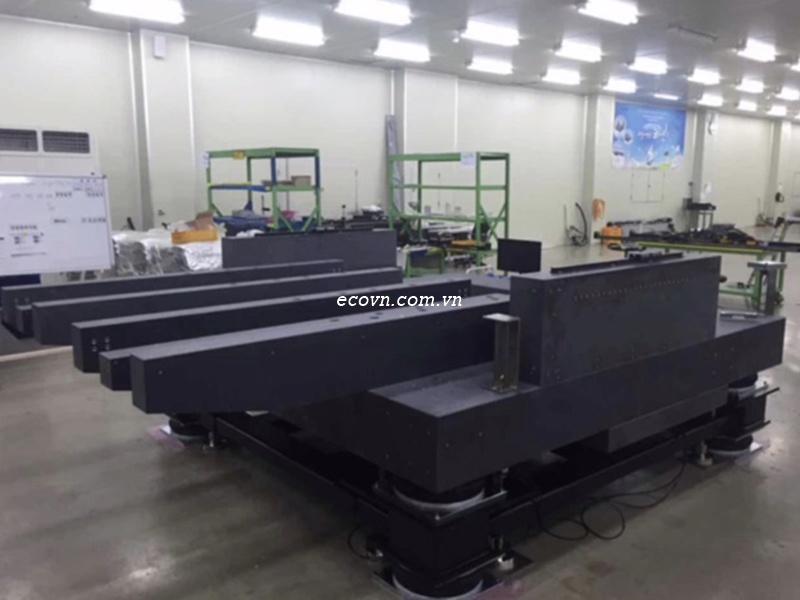

1. Vì sao cần quy định độ chính xác cho Granite Machine Base?

Trong nhiều dự án chế tạo máy, bản vẽ chỉ ghi "Granite Machine Base" mà không quy định rõ yêu cầu về độ chính xác của các bề mặt làm việc. Điều này có thể dẫn đến sự khác biệt trong cách hiểu giữa đơn vị thiết kế và đơn vị gia công.

Đối với Granite Machine Base, độ chính xác không chỉ là độ phẳng. Nó còn bao gồm các yếu tố như:

• Độ song song giữa các mặt lắp ghép.
• Độ vuông góc giữa các mặt chuẩn.
• Vị trí lỗ định vị và insert ren.
• Dung sai kích thước.
• Chất lượng bề mặt hoàn thiện.

Nếu các yêu cầu này không được xác định từ đầu, việc lắp ráp và hiệu chỉnh máy sẽ mất nhiều thời gian hơn.

2. Không phải mọi bệ máy đều cần cùng một cấp chính xác

Đây là điểm nhiều doanh nghiệp dễ hiểu nhầm.

Một Granite Machine Base dùng cho máy kiểm tra bán dẫn sẽ có yêu cầu khác với bệ máy cho robot gắp sản phẩm hoặc máy đóng gói.

Việc áp dụng cùng một mức chính xác cho mọi dự án sẽ làm tăng chi phí gia công mà không mang lại giá trị tương ứng.

Ngược lại, nếu chọn mức chính xác quá thấp, hệ thống có thể phát sinh sai số trong quá trình vận hành.

Nguyên tắc: yêu cầu kỹ thuật phải xuất phát từ chức năng của máy, không phải từ mong muốn "làm càng chính xác càng tốt".

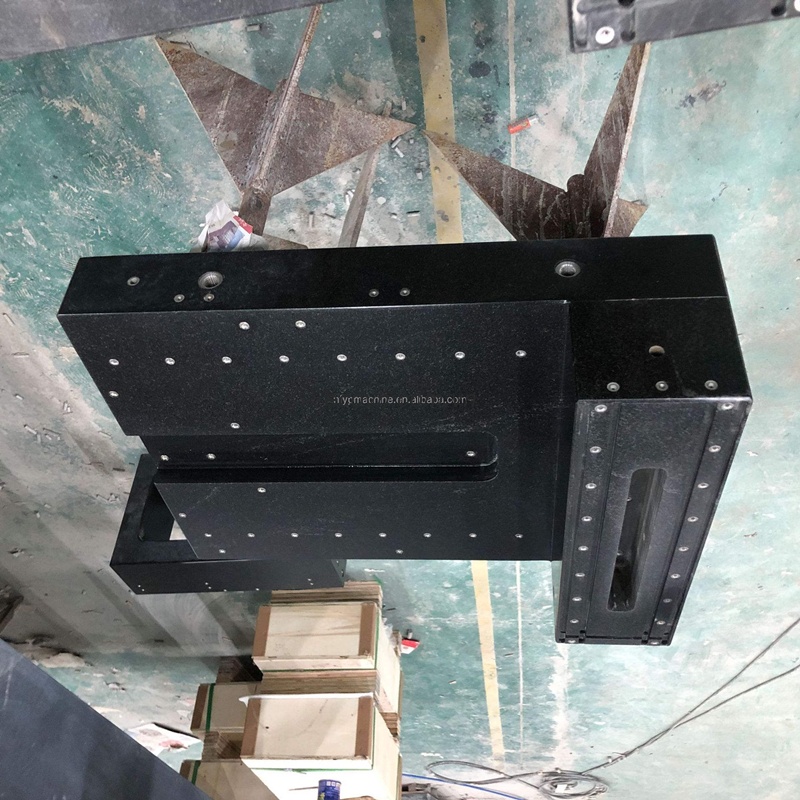

3. Những thông số kỹ thuật cần thể hiện trên bản vẽ

Một bản vẽ Granite Machine Base hoàn chỉnh nên quy định rõ:

• Kích thước tổng thể.
• Các bề mặt là mặt chuẩn lắp ghép.
• Dung sai kích thước.
• Độ phẳng của từng mặt chức năng.
• Độ song song giữa các mặt.
• Độ vuông góc nếu có.
• Vị trí và dung sai của lỗ định vị.
• Vị trí insert ren và chiều sâu ren.

Việc mô tả đầy đủ giúp hạn chế hiểu nhầm và giảm thời gian trao đổi giữa các bên.

4. Tiêu chuẩn nghiệm thu cần thống nhất từ đầu

Một lỗi phổ biến trong các dự án là chỉ quan tâm đến quá trình gia công mà chưa thống nhất phương pháp kiểm tra.

Khi nghiệm thu Granite Machine Base, cần xác định trước:

• Thiết bị đo sử dụng.
• Điều kiện môi trường khi đo.
• Các bề mặt cần kiểm tra.
• Tiêu chí chấp nhận.
• Hồ sơ đo kiểm cần bàn giao.

Điều này giúp quá trình nghiệm thu minh bạch và tránh tranh luận sau khi sản phẩm hoàn thành.

Bàn máp đá granite gia công theo yêu cầu

Bàn map đá granite

Thước đo

5. Những sai lầm thường gặp

Qua thực tế làm việc với nhiều doanh nghiệp chế tạo máy, chúng tôi thường gặp các trường hợp:

• Chỉ ghi "gia công chính xác" nhưng không có thông số cụ thể.
• Không xác định mặt chuẩn ưu tiên.
• Thiếu dung sai vị trí cho lỗ định vị.
• Yêu cầu độ chính xác quá cao ở các khu vực không cần thiết.
• Không quy định phương pháp kiểm tra khi bàn giao.

Các sai sót này không chỉ ảnh hưởng đến chất lượng sản phẩm mà còn làm tăng thời gian và chi phí sản xuất.

6. Bảng tham khảo yêu cầu kỹ thuật theo từng ứng dụng



Lưu ý: Bảng chỉ mang tính định hướng. Mức độ chính xác cụ thể cần được xác định theo yêu cầu của từng dự án.

7. Góc nhìn từ kỹ sư ECO KINH BẮC

Trong các dự án thực tế, chúng tôi luôn khuyến nghị khách hàng xác định rõ các bề mặt chức năng quan trọng thay vì yêu cầu toàn bộ Granite Machine Base đạt cùng một cấp chính xác.

Ví dụ, bề mặt lắp ray dẫn hướng và camera có thể cần yêu cầu cao hơn, trong khi các mặt phụ chỉ cần đáp ứng dung sai thông thường. Cách tiếp cận này giúp tối ưu chi phí gia công mà vẫn đảm bảo hiệu quả vận hành.

Ngoài ra, việc thống nhất tiêu chuẩn nghiệm thu ngay từ giai đoạn thiết kế sẽ giúp giảm rủi ro phát sinh khi bàn giao và lắp ráp máy.

8. Checklist trước khi phát hành bản vẽ

Trước khi gửi bản vẽ Granite Machine Base cho đơn vị gia công, kỹ sư nên kiểm tra:

☐ Đã xác định mặt chuẩn chính.

☐ Đã quy định dung sai cho các bề mặt chức năng.

☐ Đã thể hiện vị trí insert ren và lỗ định vị.

☐ Đã thống nhất phương pháp kiểm tra.

☐ Đã xác định điều kiện nghiệm thu.

Checklist này giúp giảm đáng kể khả năng phải sửa đổi bản vẽ trong quá trình sản xuất.

9. Câu hỏi thường gặp

9.1 Có nên yêu cầu toàn bộ Granite Machine Base đạt độ chính xác cao nhất?

Không. Chỉ nên áp dụng yêu cầu cao cho các bề mặt ảnh hưởng trực tiếp đến độ chính xác của máy.

9.2 Đơn vị gia công có tự quyết định tiêu chuẩn kiểm tra không?

Không nên. Các yêu cầu kỹ thuật và phương pháp nghiệm thu cần được thống nhất giữa hai bên ngay từ đầu.

9.3 Có cần ghi rõ dung sai trên bản vẽ?

Có. Dung sai là cơ sở để gia công và kiểm tra chất lượng sau khi hoàn thành.
