Bàn Gá Hàn Gang 3D D16 2000×1500mm Dùng Trong Cơ Khí Chính Xác

Bàn gá hàn gang 3D D16 2000×1500mm là gì?

Bàn gá hàn gang 3D D16 2000×1500mm là thiết bị hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn các sản phẩm cơ khí.

Với kích thước mặt bàn 2000×1500 mm, sản phẩm cung cấp không gian làm việc tương đối rộng, phù hợp với nhiều loại khung, cụm chi tiết và kết cấu cơ khí có kích thước vừa đến lớn.

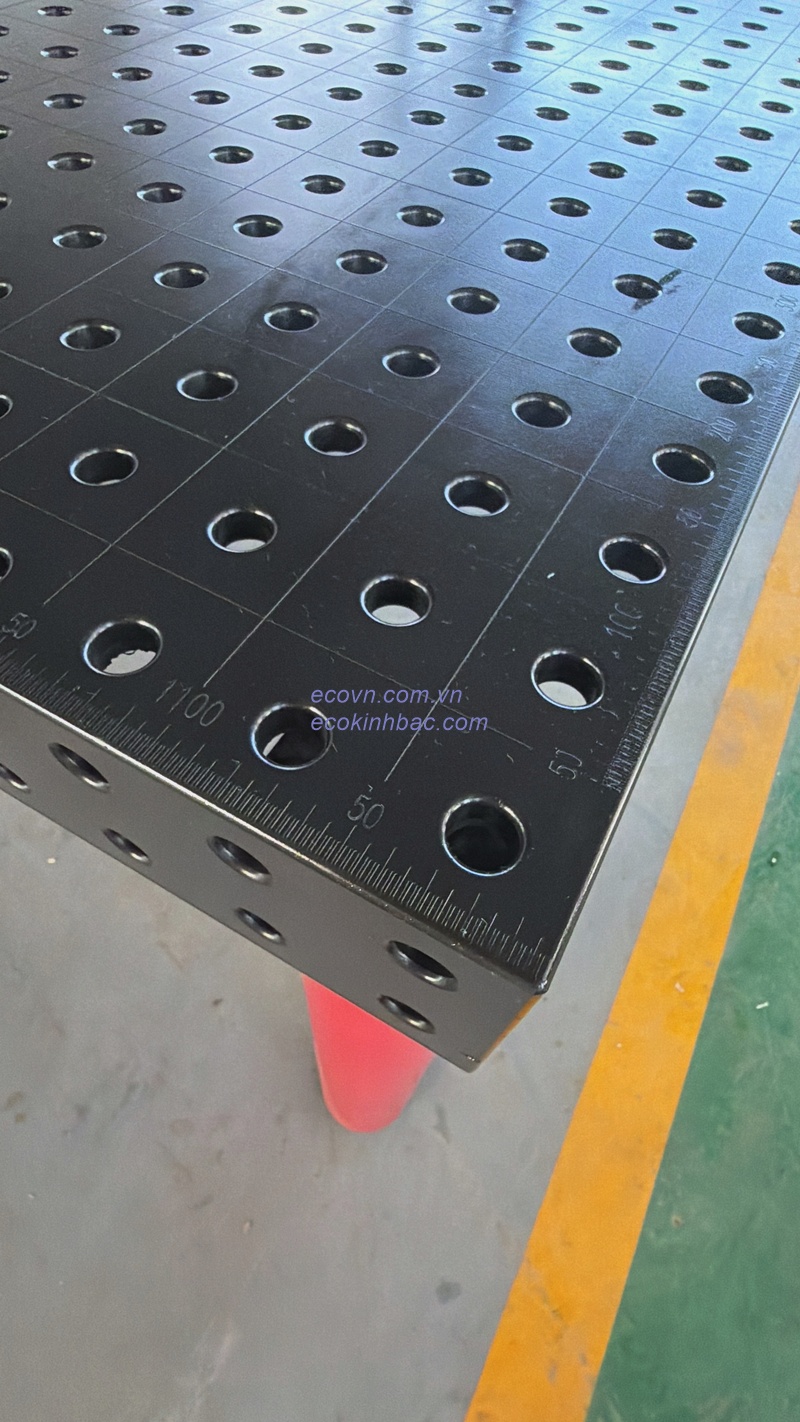

Bàn sử dụng hệ lỗ D16 – đường kính 16 mm, cho phép kết hợp với các phụ kiện gá hàn D16 như chốt định vị, cữ chặn, khối đỡ, kẹp và các phụ kiện tạo góc. Thiết kế 3D giúp người dùng có thêm các vị trí gá theo chiều đứng, từ đó tăng khả năng tùy biến khi xây dựng đồ gá.

Thông số kỹ thuật

Lưu ý: Độ dày mặt bàn, độ phẳng, cấp chính xác, xử lý bề mặt và cấu hình chân bàn cần xác nhận theo từng phiên bản sản phẩm hoặc bản vẽ kỹ thuật.

Không gian làm việc 2000×1500mm

Kích thước 2000×1500 mm tạo diện tích làm việc phù hợp khi cần gá các chi tiết có kích thước tương đối lớn hoặc bố trí nhiều điểm định vị trên cùng một mặt bàn.

So với những bàn có kích thước nhỏ, diện tích này giúp người thợ có thêm không gian để bố trí chốt, cữ, khối đỡ và kẹp theo nhiều vị trí khác nhau.

Bàn có thể được sử dụng trong:

• Gá hàn khung hộp và khung máy.

• Chế tạo giá đỡ và bệ đỡ.

• Lắp ráp cụm kết cấu cơ khí.

• Gá các chi tiết dạng tấm, hộp và thanh.

• Chế tạo jig hàn và đồ gá.

• Căn chỉnh cụm chi tiết trước khi hàn.

• Gia công các sản phẩm cơ khí theo bản vẽ.

Sản phẩm cùng loại

Mua bàn hàn kích thước 3000x1500mm tại đây

Mua bàn hàn kích thước 3000x2000mm tại đây

Mua bàn bàn 2D tại đây

Hệ lỗ D16 hỗ trợ định vị linh hoạt

Hệ lỗ D16 cho phép bố trí các phụ kiện tại nhiều vị trí trên mặt bàn. Tùy theo hình dạng sản phẩm, người dùng có thể xây dựng cấu hình gá phù hợp với từng chi tiết.

Một phương án gá cơ bản có thể thực hiện theo trình tự:

Xác định chuẩn → bố trí chốt và cữ → đặt khối đỡ → đưa phôi vào vị trí → căn chỉnh → kẹp cố định → kiểm tra → hàn đính → kiểm tra lại.

Cách làm này giúp hạn chế việc phải đo và điều chỉnh phôi nhiều lần trong quá trình hàn.

Bàn gá hàn 3D D16 trong cơ khí chính xác

Trong các công việc cơ khí yêu cầu kiểm soát kích thước và vị trí tương quan giữa các chi tiết, bàn gá là nền tảng để xây dựng hệ thống chuẩn trong quá trình lắp ráp.

Bàn D16 2000×1500 mm cho phép người dùng bố trí nhiều điểm định vị theo bản vẽ sản phẩm. Các phụ kiện có thể tháo lắp và thay đổi vị trí, giúp cấu hình đồ gá được điều chỉnh khi thay đổi mẫu sản phẩm.

Tuy nhiên, bản thân kích thước bàn hoặc hệ lỗ D16 không quyết định toàn bộ độ chính xác của sản phẩm sau gia công. Khi sử dụng cho cơ khí chính xác, cần xem xét đồng thời độ phẳng của bàn, độ chính xác lỗ, chất lượng phụ kiện, phương pháp định vị, lực kẹp và quy trình kiểm tra.

Kết hợp với phụ kiện bàn gá hàn D16

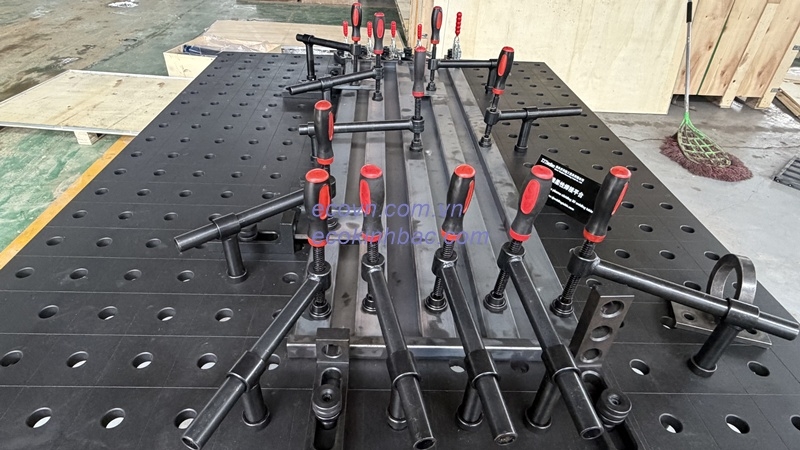

Bàn gá hàn gang 3D D16 2000×1500mm có thể kết hợp với nhiều nhóm phụ kiện:

Chốt định vị

Giúp xác định vị trí của phôi dựa trên các điểm chuẩn đã lựa chọn.

Cữ chặn

Tạo điểm giới hạn để chi tiết được đặt đúng vị trí trong quá trình gá.

Khối đỡ

Tạo điểm tựa và hỗ trợ các chi tiết có hình dạng hoặc chiều cao khác nhau.

Kẹp gá

Giữ phôi ổn định sau khi đã căn chỉnh đúng vị trí.

Khối V và phụ kiện góc

Hỗ trợ gá các chi tiết dạng tròn, dạng hộp hoặc kết cấu cần tạo góc.

Nhờ khả năng kết hợp nhiều phụ kiện, một bàn gá có thể phục vụ nhiều loại sản phẩm mà không cần chế tạo riêng một bộ đồ gá cố định cho từng chi tiết.

Xem thêm các sản phẩm:

• Xem thêm: Bàn hàn là gì?

• Tham khảo: Bàn hàn 2D

• Tham khảo: Bàn hàn 3D

Ưu điểm khi sử dụng bàn gá hàn gang 3D

Bàn gá 3D tạo điều kiện để người thợ xây dựng hệ thống định vị theo từng sản phẩm. Với diện tích 2000×1500 mm, bàn có thể đáp ứng nhiều phương án bố trí phôi và phụ kiện trong cùng một khu vực làm việc.

Việc sử dụng bàn và phụ kiện có thể tháo lắp cũng giúp tăng tính linh hoạt, tái sử dụng đồ gá và rút ngắn thời gian chuẩn bị khi chuyển đổi sản phẩm.

Đối với các xưởng cơ khí thường xuyên gia công nhiều mẫu chi tiết, đây là một giải pháp phù hợp để thay thế một phần các bộ đồ gá cố định.

ECO Kinh Bắc cung cấp bàn gá hàn 3D D16

ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn gang và phụ kiện gá hàn D16/D28 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.

Bàn gá hàn gang 3D D16 2000×1500mm có thể được lựa chọn theo kích thước chi tiết, phương án gá và không gian sản xuất thực tế.

ECO Kinh Bắc hỗ trợ tư vấn bàn gá, phụ kiện định vị và phương án bố trí đồ gá phù hợp với nhu cầu sử dụng của từng xưởng.
