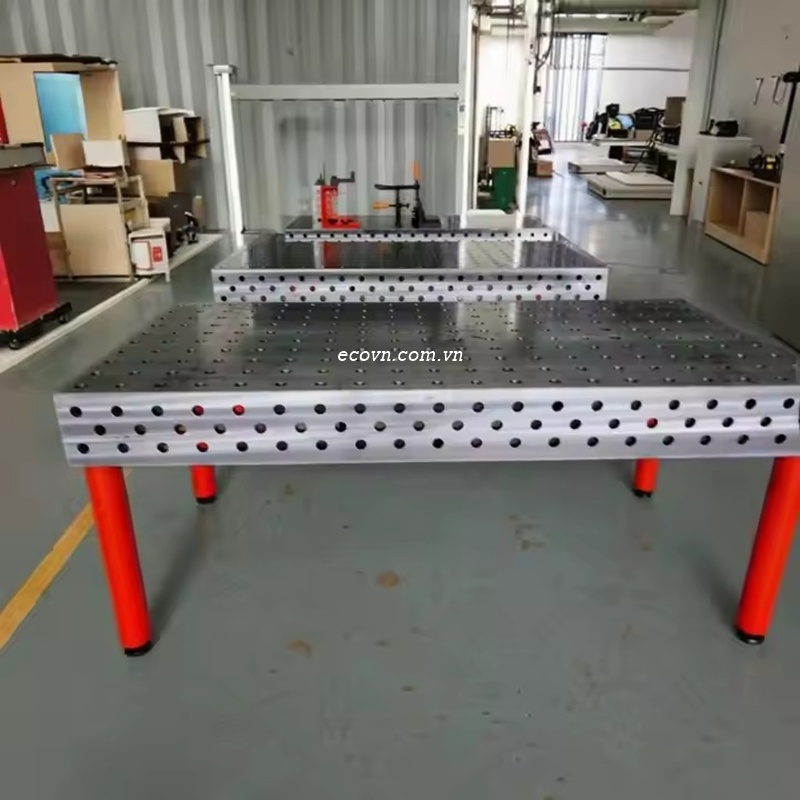

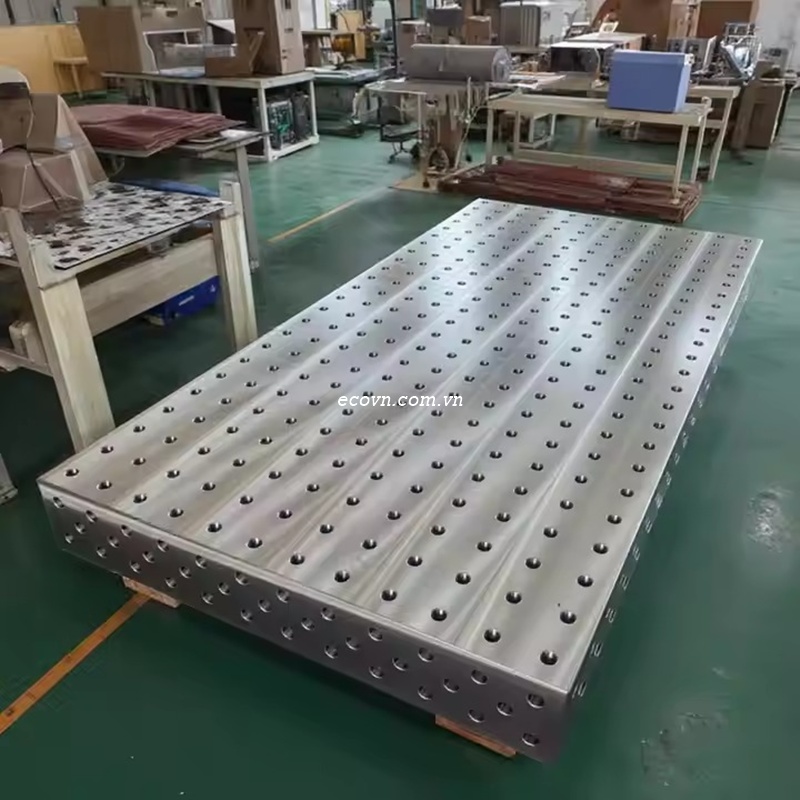

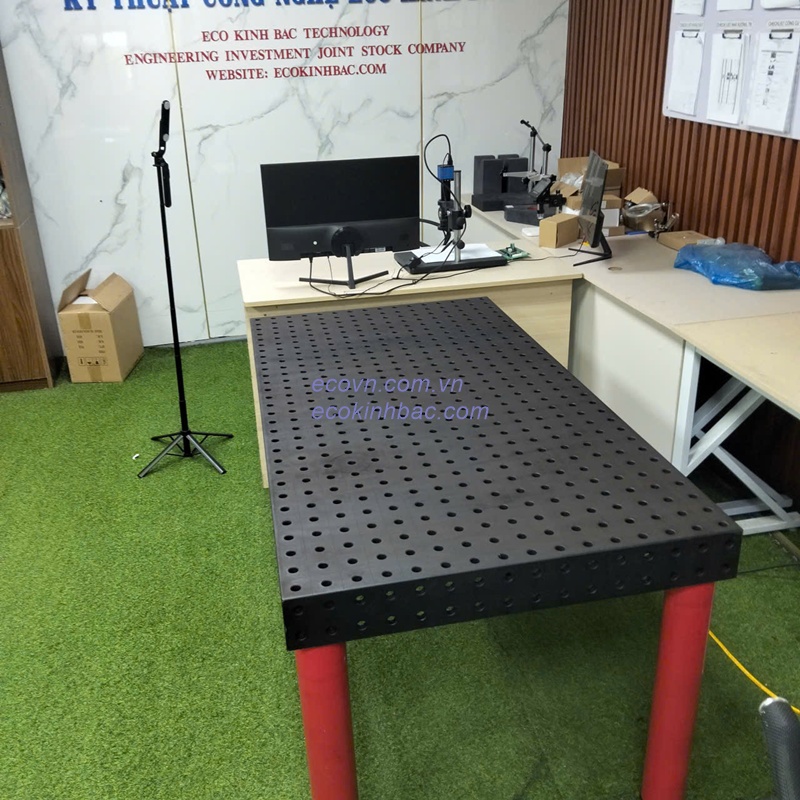

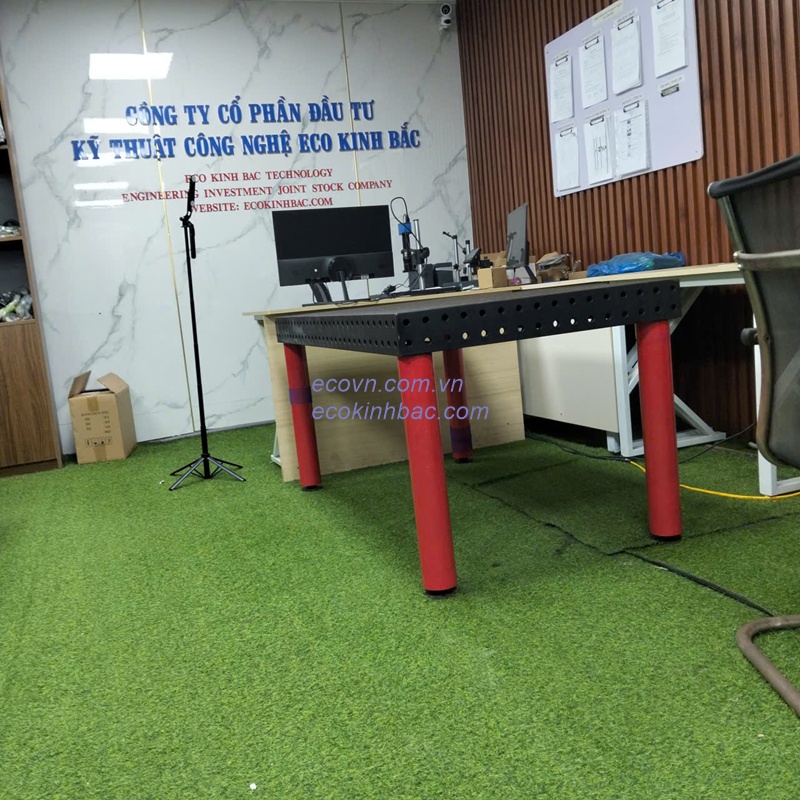

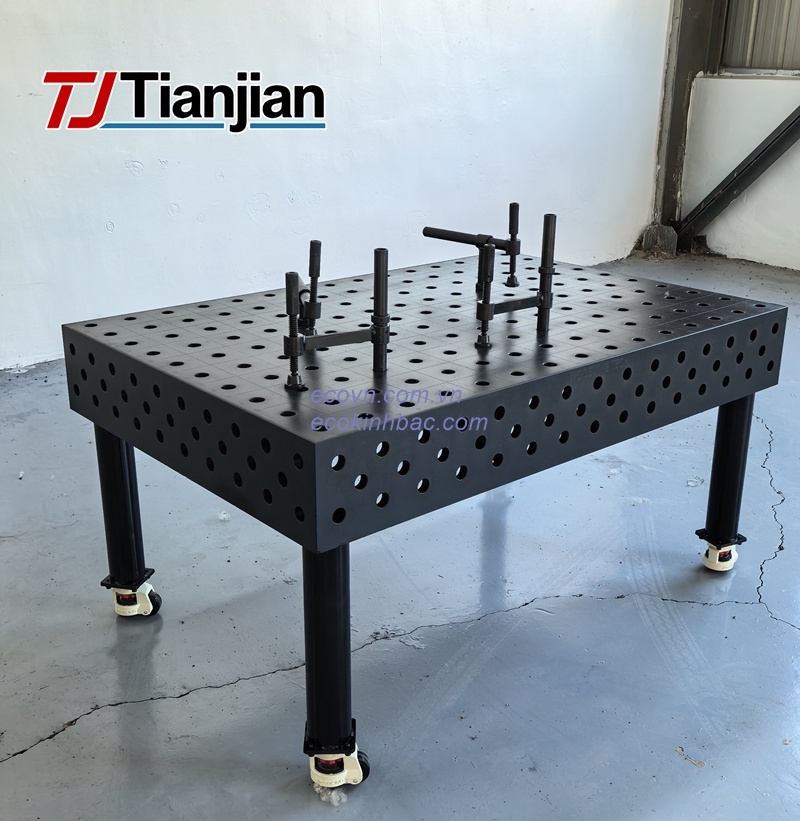

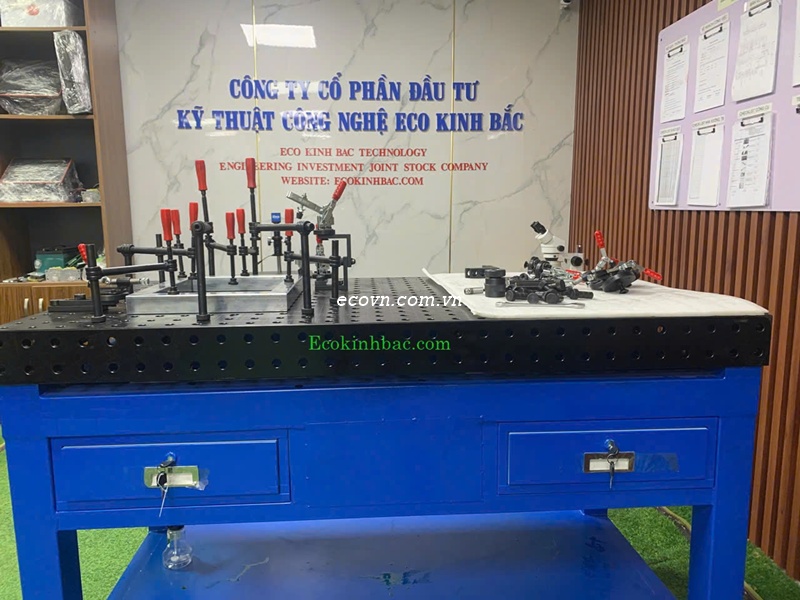

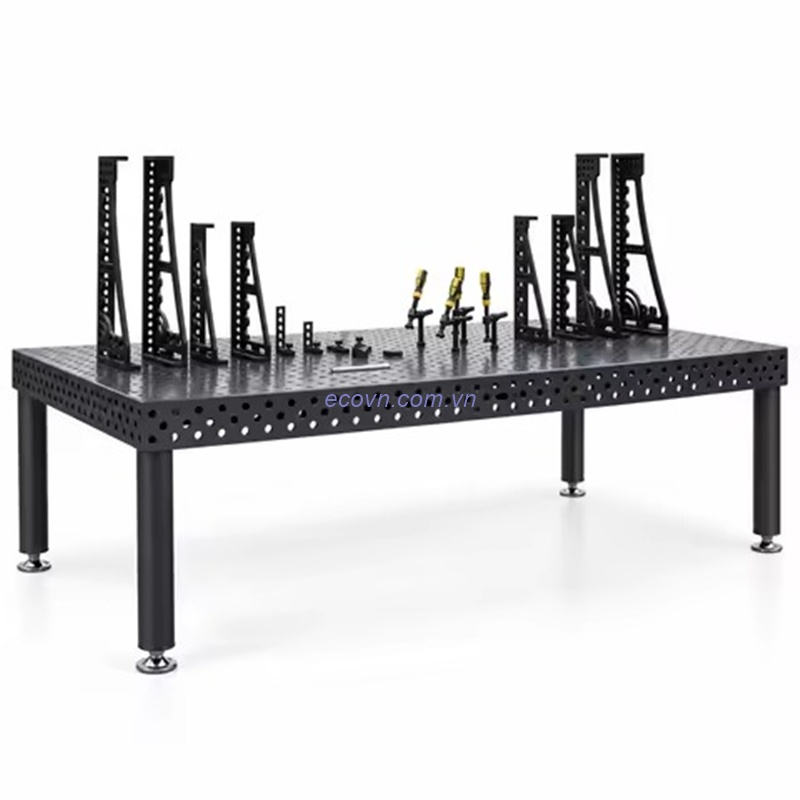

Bàn gá hàn thép 3D D16 2000×1500mm là thiết bị hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn cơ khí.
Với kích thước mặt bàn 2000×1500 mm, sản phẩm tạo không gian làm việc rộng, phù hợp với các chi tiết, khung kết cấu và cụm sản phẩm có kích thước vừa đến lớn.

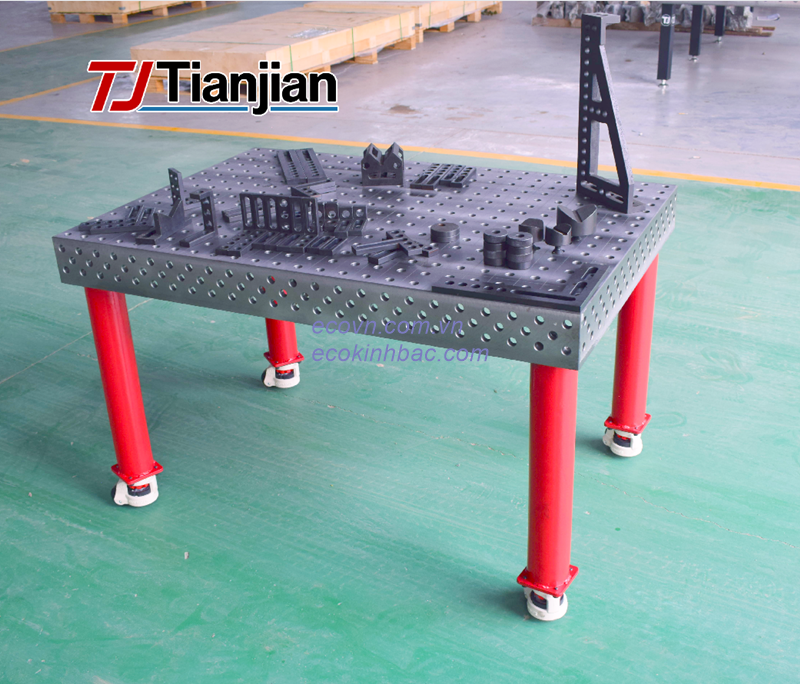

Bàn sử dụng hệ lỗ D16 – Ø16 mm, cho phép kết hợp với nhiều loại phụ kiện như chốt định vị, cữ chặn, khối đỡ, kẹp gá và phụ kiện tạo góc. Thiết kế 3D giúp mở rộng khả năng bố trí điểm tựa và điểm định vị trên cả mặt bàn và các mặt đứng của hệ thống.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Thép |
| Hệ lỗ | D16 – Ø16 mm |
| Kích thước mặt bàn | 2000 × 1500 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D16 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, jig và đồ gá |

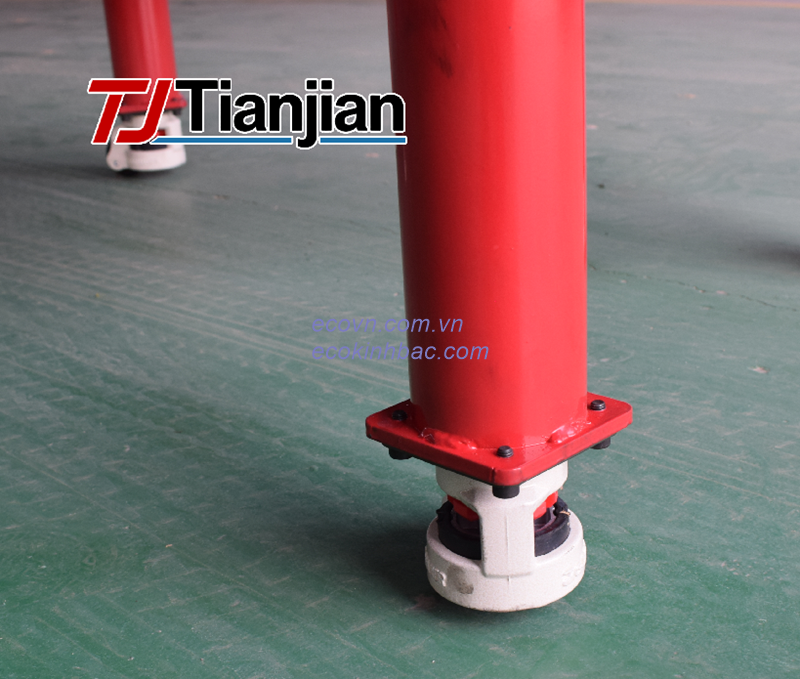

Lưu ý: Độ dày mặt bàn, cấp chính xác, độ phẳng, cấu hình chân và xử lý bề mặt cần được xác nhận theo từng cấu hình sản phẩm thực tế.
Mua bàn hàn kích thước 3000x1500mm tại đây
Mua bàn hàn kích thước 3000x2000mm tại đây

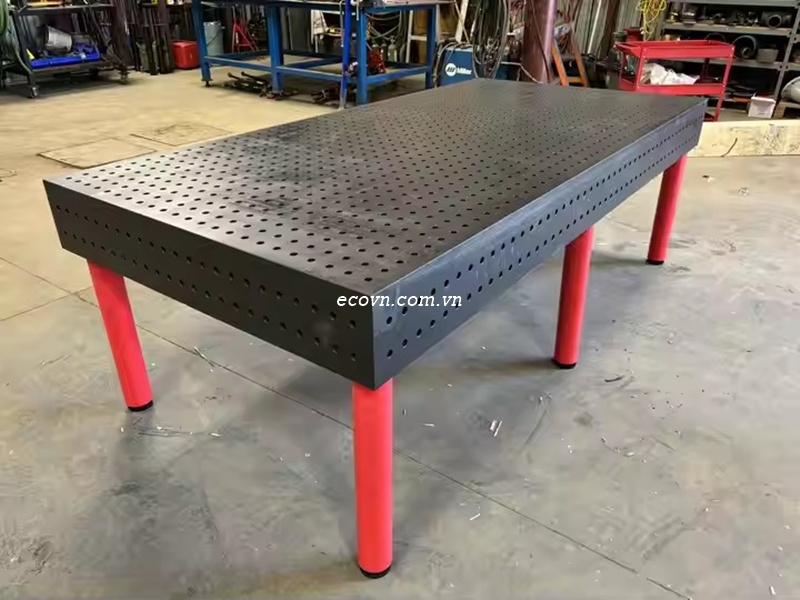

Diện tích làm việc 2000×1500 mm cho phép bố trí nhiều điểm gá trên cùng một mặt bàn. Đây là lợi thế khi gia công các sản phẩm có kích thước lớn hoặc cần nhiều vị trí định vị.
Bàn có thể được sử dụng trong:
Gá hàn khung máy và khung hộp.
Gia công giá đỡ, bệ đỡ và kết cấu thép.
Lắp ráp cụm chi tiết cơ khí.
Chế tạo jig và đồ gá hàn.
Gá các chi tiết dạng tấm, hộp và khung.
Căn chỉnh kết cấu trước khi hàn.
Lắp ráp sản phẩm theo bản vẽ kỹ thuật.
Không gian bàn rộng cũng giúp người thợ thuận tiện bố trí dụng cụ và phụ kiện xung quanh khu vực làm việc.
Hệ lỗ D16 – Ø16 mm là nền tảng để bố trí các phụ kiện gá trên mặt bàn. Tùy vào hình dạng phôi và phương án gá, người sử dụng có thể lựa chọn các loại phụ kiện phù hợp.
Chốt định vị giúp xác định vị trí của phôi.
Cữ chặn tạo điểm chuẩn và giới hạn chuyển động của chi tiết.
Khối đỡ tạo điểm tựa, nâng đỡ những vị trí cần thiết.

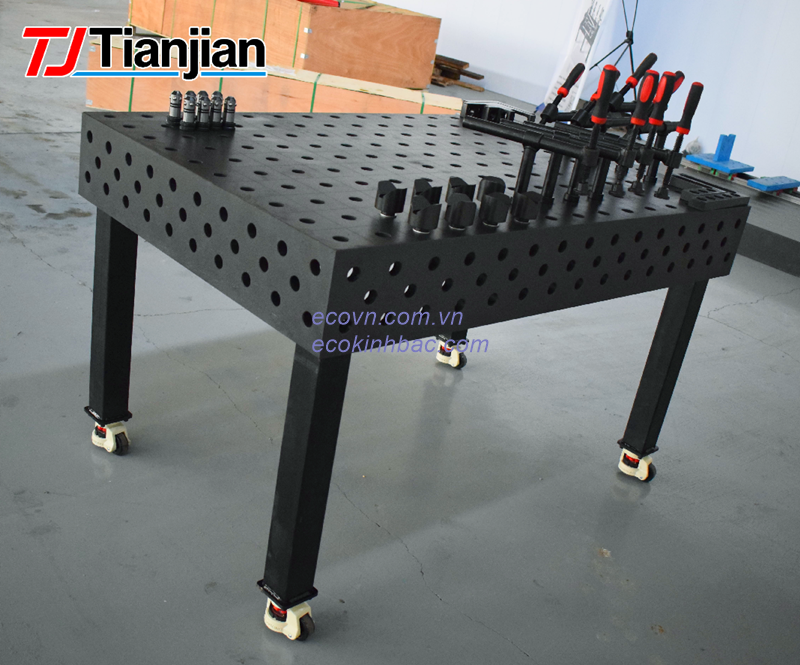

Kẹp gá giữ phôi ổn định trong quá trình căn chỉnh và hàn.

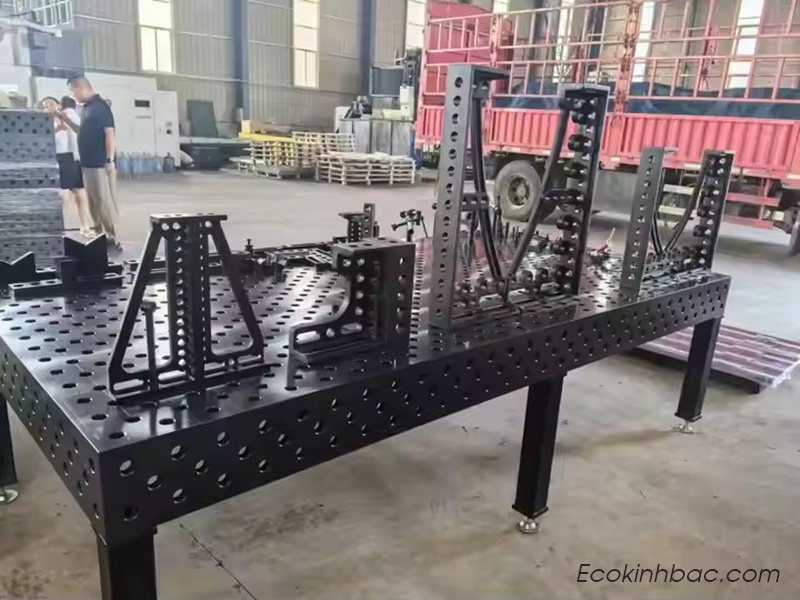

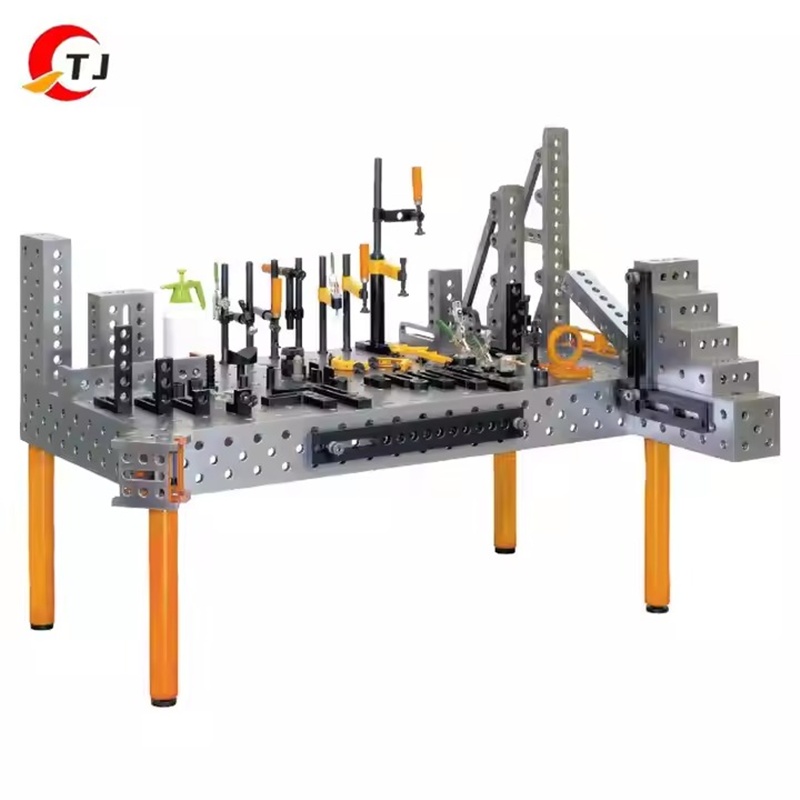

Ngoài ra, các loại khối V, khối góc, thước định vị và phụ kiện điều chỉnh độ cao có thể được sử dụng khi cần gá những chi tiết có hình dạng hoặc yêu cầu định vị khác nhau.
Trong quá trình gia công và lắp ráp cơ khí, việc xác định chuẩn và giữ ổn định vị trí phôi là yếu tố quan trọng.
Bàn gá hàn 3D D16 2000×1500mm cho phép người dùng xây dựng hệ thống điểm chuẩn theo từng sản phẩm. Các phụ kiện có thể tháo lắp và thay đổi vị trí, giúp điều chỉnh cấu hình gá khi thay đổi kích thước hoặc thiết kế chi tiết.
Tuy nhiên, cần lưu ý rằng kích thước bàn và hệ lỗ D16 không tự động quyết định độ chính xác của sản phẩm sau gia công. Khi sử dụng cho cơ khí chính xác, cần xem xét đồng thời độ phẳng của bàn, độ chính xác vị trí lỗ, chất lượng phụ kiện, phương pháp định vị, lực kẹp và quy trình kiểm tra.
Một quy trình gá có thể thực hiện theo trình tự:
Xác định chuẩn → bố trí chốt và cữ → đặt khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra kích thước → hàn đính → kiểm tra lại → hoàn thiện.
Việc thiết lập chuẩn trước khi hàn giúp hạn chế sai lệch vị trí và giảm thời gian điều chỉnh phôi trong quá trình gia công.
Đối với những sản phẩm thường xuyên thay đổi mẫu, khả năng tháo lắp và bố trí lại phụ kiện D16 cũng giúp bàn gá có tính linh hoạt cao hơn so với đồ gá cố định.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Bàn gá hàn 3D kích thước 2000×1500 mm mang lại không gian làm việc rộng và khả năng bố trí nhiều điểm gá cho các sản phẩm cơ khí.
Việc kết hợp bàn với phụ kiện D16 giúp:
Dễ dàng thay đổi cấu hình gá.
Hỗ trợ xác lập điểm chuẩn cho phôi.
Tăng khả năng tái sử dụng phụ kiện.
Hỗ trợ căn chỉnh trước khi hàn.
Phù hợp với nhiều loại sản phẩm cơ khí.
Giảm sự phụ thuộc vào các bộ đồ gá cố định.
Đây là giải pháp phù hợp cho các xưởng gia công cơ khí, chế tạo kết cấu, jig và đồ gá cần thường xuyên thay đổi sản phẩm.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn thép, bàn hàn gang và phụ kiện gá hàn D16/D28 cho các xưởng cơ khí và đơn vị chế tạo đồ gá.
Bàn gá hàn thép 3D D16 2000×1500 mm có thể được tư vấn theo nhu cầu về kích thước, cấu hình bàn, hệ phụ kiện và phương án gá thực tế.
Khách hàng có thể liên hệ ECO Kinh Bắc để được tư vấn lựa chọn bàn và phụ kiện phù hợp với sản phẩm cần gia công.
