Bàn Gá Hàn Gang 3D D16 3000×2000mm Dùng Trong Cơ Khí Chính Xác

Bàn gá hàn gang 3D D16 3000×2000mm là gì?

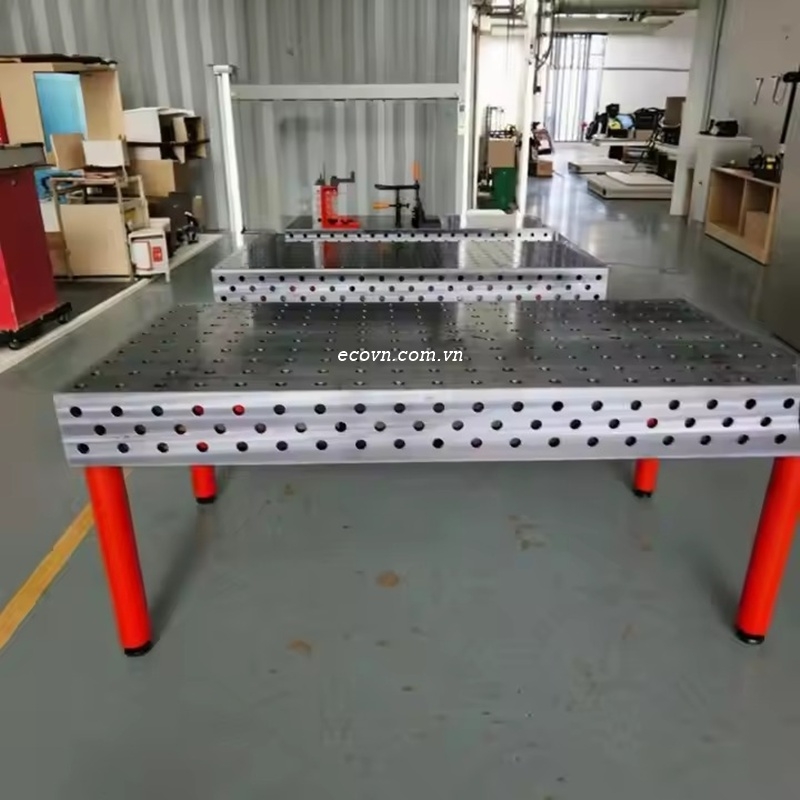

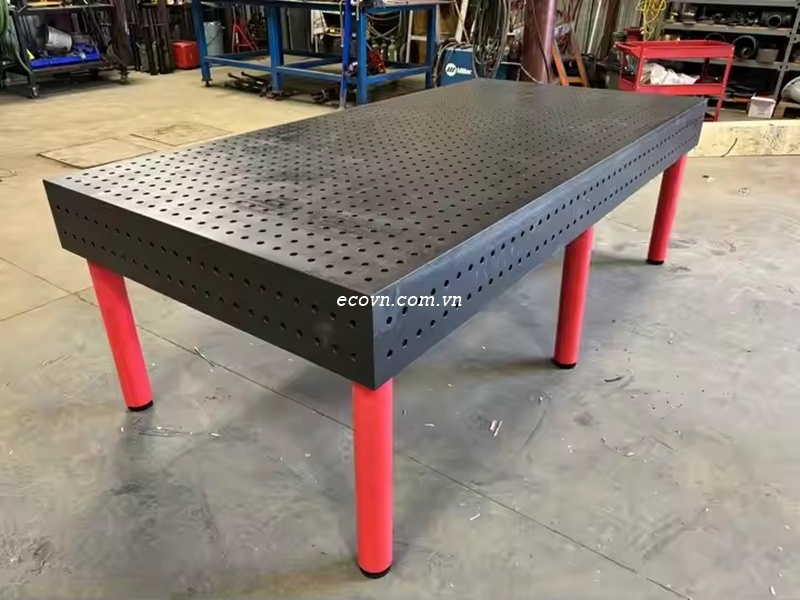

Bàn gá hàn gang 3D D16 3000×2000mm là hệ thống bàn gá có diện tích làm việc lớn, được sử dụng để định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn các kết cấu cơ khí.

Với kích thước 3000×2000 mm, bàn cung cấp không gian làm việc rộng, phù hợp với các chi tiết dài, khung máy, kết cấu hộp và nhiều cụm chi tiết cần gá trên cùng một mặt bàn.

Hệ thống lỗ D16 – Ø16 mm cho phép kết hợp với các phụ kiện D16 như chốt định vị, cữ chặn, khối đỡ, kẹp và các phụ kiện tạo góc. Nhờ đó, người dùng có thể thay đổi vị trí gá theo từng sản phẩm và yêu cầu gia công.

Thiết kế 3D còn cho phép tận dụng các mặt đứng của bàn để tạo thêm điểm tựa, điểm chuẩn và vị trí kẹp khi cần gá những kết cấu có hình dạng phức tạp.

Thông số kỹ thuật

Lưu ý: Độ dày mặt bàn, cấp chính xác, độ phẳng, cấu hình chân và xử lý bề mặt cần xác nhận theo bản vẽ hoặc cấu hình sản phẩm thực tế.

Sản phẩm cùng loại

Mua bàn hàn kích thước 2000x1500mm tại đây

Mua bàn hàn kích thước 3000x1500mm tại đây

Mua bàn bàn 2D tại đây

Kích thước 3000×2000mm phù hợp cho chi tiết lớn

Diện tích làm việc 3000×2000 mm tạo không gian thuận lợi khi gá các sản phẩm có kích thước lớn hoặc cần bố trí nhiều điểm định vị trên cùng một hệ thống.

Người thợ có thể bố trí chốt, cữ và khối đỡ theo vị trí thực tế của phôi, sau đó sử dụng kẹp để cố định trước khi hàn.

Bàn có thể ứng dụng trong:

• Gá hàn khung máy kích thước lớn.

• Gia công khung hộp và kết cấu thép.

• Chế tạo bệ máy, giá đỡ và khung thiết bị.

• Gá các cụm chi tiết dài.

• Chế tạo jig và đồ gá cơ khí.

• Lắp ráp các cụm kết cấu kim loại.

• Căn chỉnh chi tiết trước khi hàn.

• Hỗ trợ kiểm tra vị trí tương quan giữa các chi tiết.

Hệ lỗ D16 hỗ trợ định vị linh hoạt

Hệ lỗ D16 là nền tảng để bố trí các phụ kiện trên mặt bàn. Tùy theo hình dạng sản phẩm, người dùng có thể kết hợp nhiều loại phụ kiện khác nhau.

Một cấu hình gá cơ bản có thể bố trí theo trình tự:

Xác định chuẩn → đặt chốt định vị → bố trí cữ chặn → đặt khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra → hàn.

Cách bố trí này giúp hạn chế việc di chuyển phôi nhiều lần và tạo điều kiện thuận lợi cho quá trình kiểm tra trước khi hàn hoàn thiện.

Ứng dụng trong cơ khí chính xác

Đối với các công việc cơ khí yêu cầu kiểm soát vị trí và kích thước, bàn gá đóng vai trò là nền tảng để thiết lập hệ thống chuẩn cho phôi.

Bàn gá hàn gang 3D D16 3000×2000mm cho phép bố trí nhiều điểm định vị theo bản vẽ sản phẩm. Khi thay đổi sản phẩm, người sử dụng có thể tháo lắp và bố trí lại các phụ kiện thay vì phải chế tạo một bộ đồ gá cố định hoàn toàn mới.

Tuy nhiên, kích thước bàn và hệ lỗ D16 không tự động quyết định độ chính xác của sản phẩm. Đối với ứng dụng cơ khí chính xác, cần xem xét đồng thời độ phẳng và độ chính xác của bàn, độ chính xác của lỗ, chất lượng phụ kiện, phương pháp định vị và quy trình kiểm tra.

Kết hợp bàn gá với phụ kiện D16

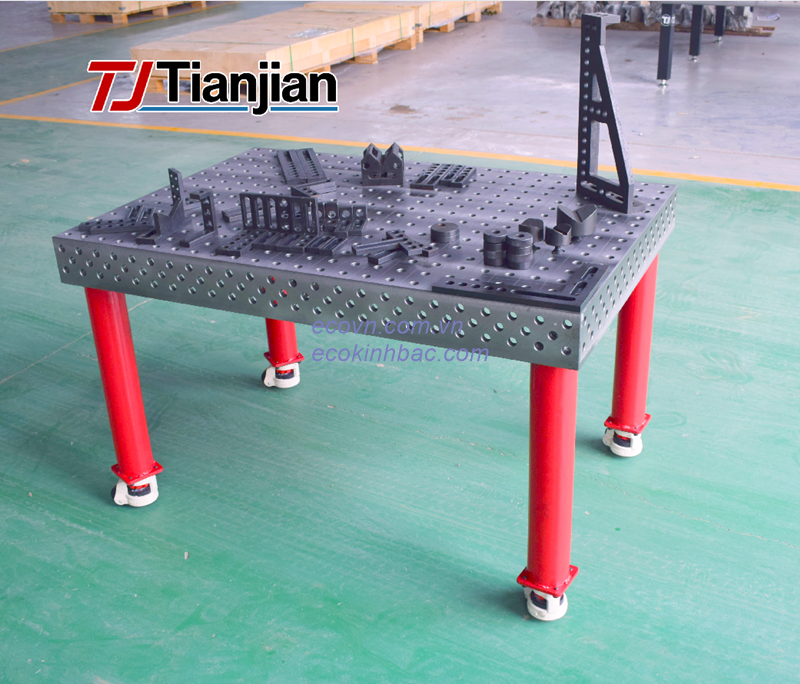

Bàn gá hàn 3D D16 3000×2000mm có thể kết hợp với nhiều nhóm phụ kiện:

• Chốt định vị: xác định vị trí của phôi.

• Cữ chặn: tạo điểm chuẩn và giới hạn chuyển động.

• Khối đỡ: nâng đỡ và tạo điểm tựa.

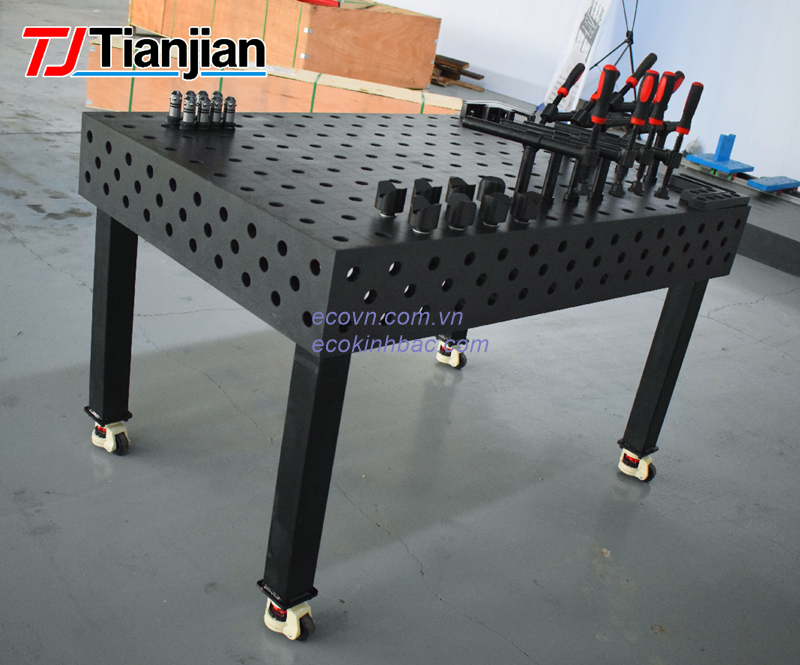

• Kẹp gá: giữ phôi trong quá trình căn chỉnh và hàn.

• Khối V: hỗ trợ gá ống, thanh tròn và chi tiết dạng trụ.

• Khối góc: tạo điểm tựa cho kết cấu vuông góc.

• Thước và cữ định vị: hỗ trợ bố trí và kiểm tra khoảng cách.

Sự kết hợp giữa bàn và phụ kiện giúp tạo thành hệ thống đồ gá có khả năng thay đổi, phù hợp với những xưởng thường xuyên gia công nhiều loại sản phẩm.

Xem thêm các sản phẩm:

• Xem thêm: Bàn hàn là gì?

• Tham khảo: Bàn hàn 2D

• Tham khảo: Bàn hàn 3D

Lợi ích của bàn gá hàn 3D kích thước lớn

Bàn gá kích thước 3000×2000 mm giúp mở rộng không gian thao tác và cho phép bố trí nhiều vị trí gá trên cùng một mặt bàn.

Hệ thống D16 giúp người sử dụng linh hoạt thay đổi vị trí phụ kiện theo từng sản phẩm. Đây là lợi thế khi xưởng gia công nhiều loại khung, giá đỡ, cụm máy hoặc kết cấu cơ khí khác nhau.

Đối với bàn có kích thước lớn, cần đồng thời tính toán phương án vận chuyển, lắp đặt, mặt bằng và cấu hình chân bàn để đảm bảo phù hợp với điều kiện thực tế của xưởng.

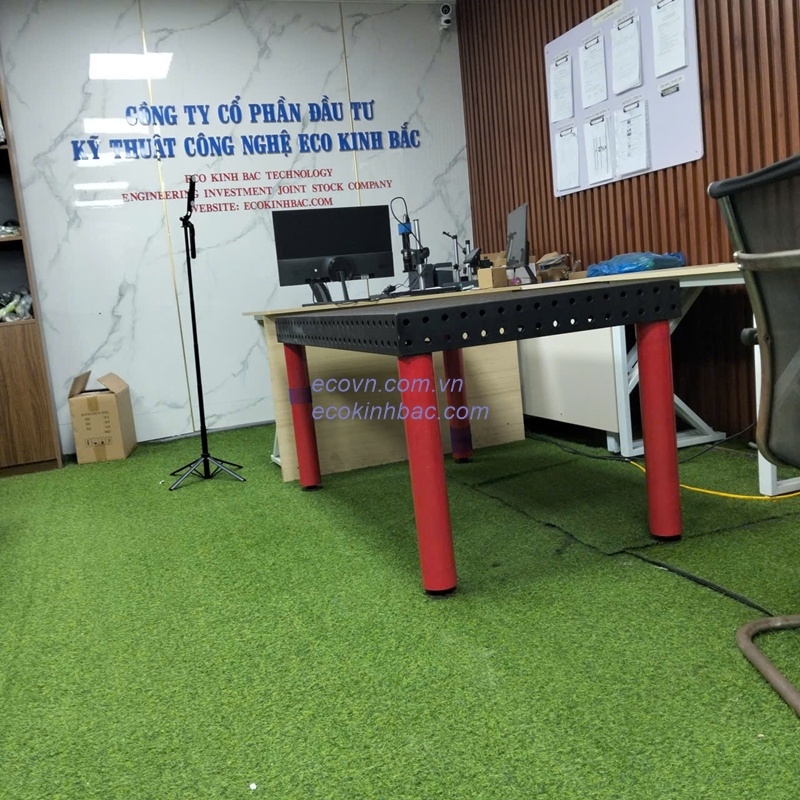

ECO Kinh Bắc cung cấp bàn gá hàn 3D D16

ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn gang và phụ kiện gá hàn D16/D28 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.

Bàn gá hàn gang 3D D16 3000×2000mm có thể được tư vấn theo kích thước sản phẩm, phương án gá và yêu cầu sử dụng thực tế.

Khách hàng có thể liên hệ ECO Kinh Bắc để được tư vấn lựa chọn bàn và phụ kiện phù hợp với từng nhu cầu gia công.
