Bàn Gá Hàn Thép 3D D28 2000×1500mm Dùng Trong Cơ Khí Chính Xác

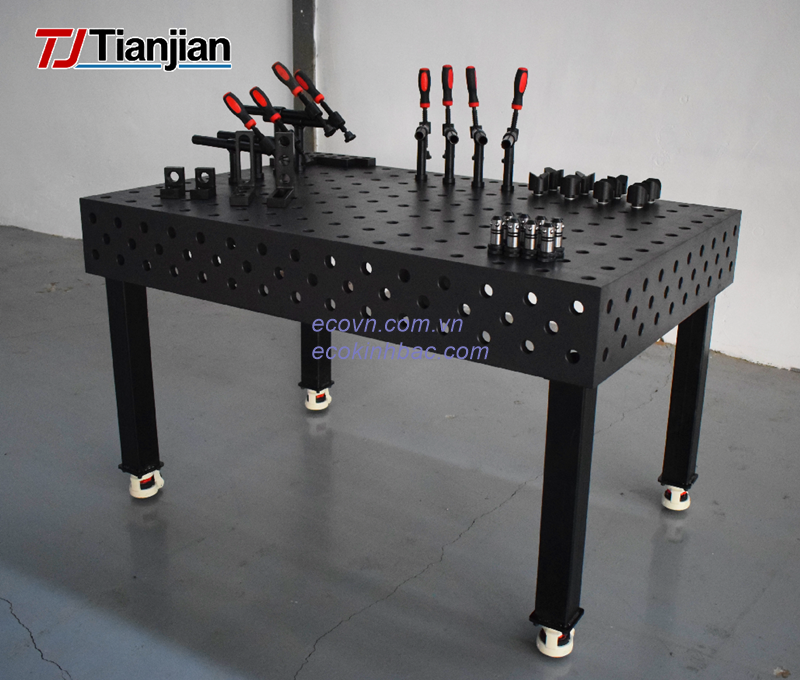

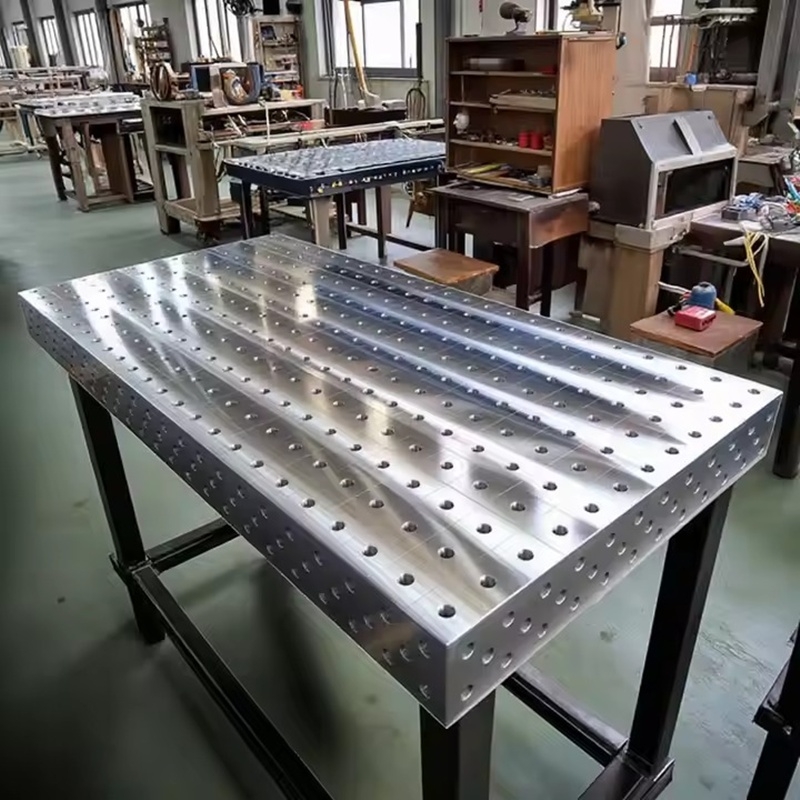

Bàn gá hàn thép 3D D28 2000×1500mm là gì?

Bàn gá hàn thép 3D D28 2000×1500mm là hệ thống bàn gá được sử dụng để định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn các kết cấu cơ khí.

Bàn có kích thước mặt làm việc 2000×1500 mm, phù hợp với các chi tiết và cụm kết cấu có kích thước vừa đến lớn. Hệ lỗ D28 – đường kính 28 mm cho phép kết hợp với các loại phụ kiện D28 như chốt định vị, cữ chặn, khối đỡ, kẹp và phụ kiện tạo góc.

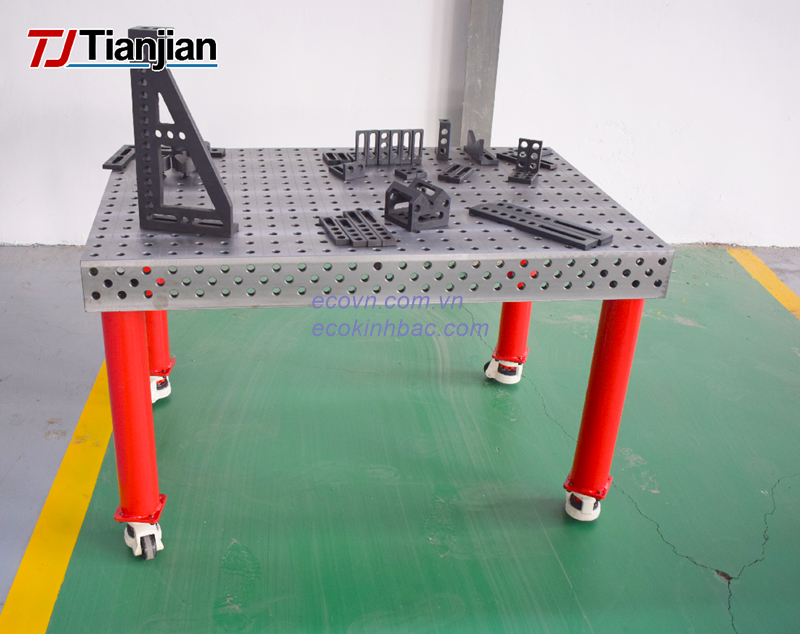

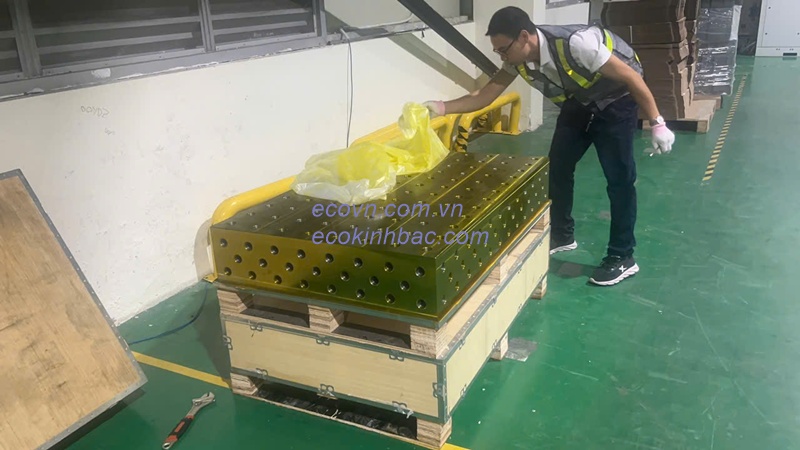

Thiết kế 3D giúp mở rộng khả năng gá đặt khi có nhu cầu sử dụng thêm các mặt đứng để tạo điểm tựa, điểm chuẩn hoặc vị trí kẹp cho phôi.

Thông số kỹ thuật

Lưu ý: Độ dày mặt bàn, cấp chính xác, độ phẳng, cấu hình chân và xử lý bề mặt cần được xác nhận theo từng cấu hình sản phẩm thực tế.

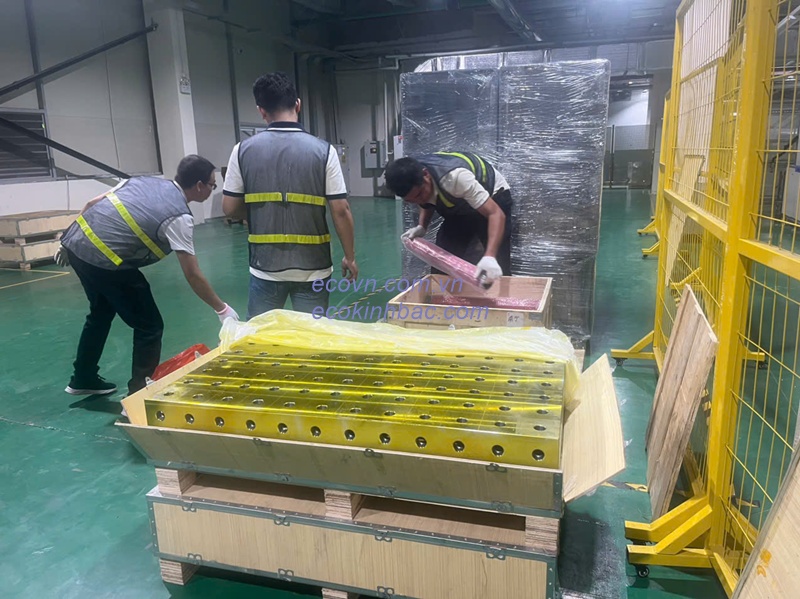

Hệ lỗ D28 hỗ trợ gá các chi tiết lớn

Với đường kính lỗ 28 mm, hệ D28 thường được sử dụng cho các phương án gá cần phụ kiện có kích thước và khả năng chịu lực phù hợp với chi tiết lớn.

Người dùng có thể bố trí chốt định vị để xác định vị trí, cữ chặn để tạo chuẩn, khối đỡ để kê phôi và kẹp để cố định chi tiết.

Khoảng cách giữa các điểm gá có thể được lựa chọn theo kích thước sản phẩm và phương án định vị. Điều này giúp người thợ dễ dàng thay đổi cấu hình bàn khi chuyển sang một sản phẩm khác.

Sản phẩm cùng loại

Mua bàn hàn kích thước 3000x1500mm tại đây

Mua bàn hàn kích thước 3000x2000mm tại đây

Mua bàn bàn 2D tại đây

Kích thước 2000×1500mm phù hợp với những công việc nào?

Diện tích làm việc 2000×1500 mm tạo không gian tương đối rộng để gá các cụm chi tiết và kết cấu có kích thước lớn.

Bàn có thể được ứng dụng trong:

• Gá hàn khung máy và khung thiết bị.

• Chế tạo kết cấu thép.

• Gá các cụm khung hộp kích thước lớn.

• Gia công bệ máy và giá đỡ.

• Chế tạo jig và đồ gá cơ khí.

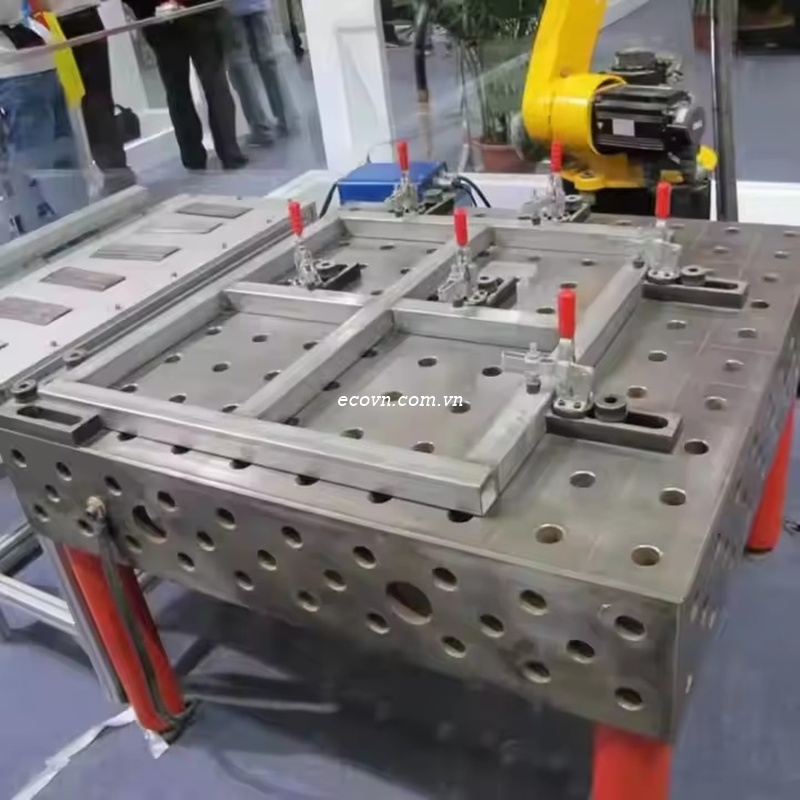

• Lắp ráp cụm chi tiết theo bản vẽ.

• Căn chỉnh kết cấu trước khi hàn.

• Kiểm tra vị trí tương quan giữa các chi tiết.

Với những sản phẩm có chiều dài lớn, diện tích mặt bàn rộng giúp người sử dụng bố trí nhiều điểm định vị và kẹp trên cùng một hệ thống gá.

Ứng dụng trong cơ khí chính xác

Trong gia công và lắp ráp cơ khí, việc kiểm soát vị trí của phôi trước khi hàn có ảnh hưởng trực tiếp đến chất lượng của cụm sản phẩm.

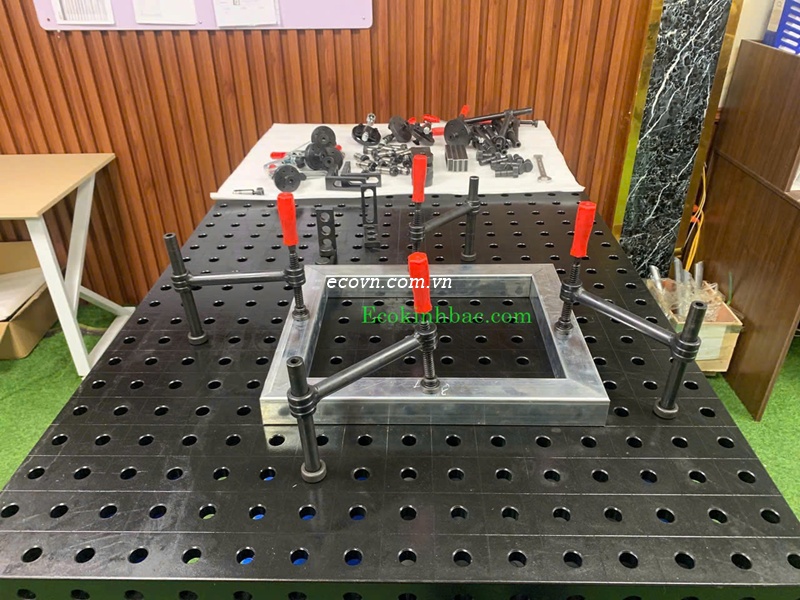

Bàn gá hàn 3D D28 giúp người dùng xây dựng hệ thống chuẩn bằng cách kết hợp chốt định vị, cữ chặn, khối đỡ và kẹp gá. Sau khi phôi được đặt vào vị trí, người thợ có thể kiểm tra kích thước, góc và vị trí tương quan trước khi hàn.

Tuy nhiên, bàn kích thước lớn và hệ lỗ D28 không đồng nghĩa tự động với độ chính xác cao. Khi sử dụng trong cơ khí chính xác, cần xem xét đồng thời độ phẳng của mặt bàn, độ chính xác của hệ lỗ, chất lượng phụ kiện, phương pháp định vị và quy trình kiểm tra.

Kết hợp bàn D28 với phụ kiện gá hàn

Bàn thép 3D D28 2000×1500 mm có thể kết hợp với nhiều nhóm phụ kiện:

• Chốt định vị D28: xác định vị trí của phôi.

• Cữ chặn: tạo điểm chuẩn và giới hạn chuyển động.

• Khối đỡ: tạo điểm tựa cho chi tiết.

• Kẹp định vị: cố định phôi trong quá trình gá và hàn.

• Khối V: hỗ trợ gá ống, thanh tròn.

• Khối góc và phụ kiện góc: hỗ trợ các kết cấu vuông góc hoặc nghiêng.

• Bộ điều chỉnh độ cao: hỗ trợ thay đổi cao độ của điểm đỡ.

Sự kết hợp giữa bàn và phụ kiện D28 giúp tạo thành hệ thống đồ gá có thể điều chỉnh và tái sử dụng cho nhiều sản phẩm.

Quy trình gá hàn cơ bản trên bàn D28

Một phương án gá hàn có thể thực hiện theo trình tự:

Xác định chuẩn → bố trí chốt và cữ → đặt khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra → hàn đính → kiểm tra lại → hoàn thiện.

Việc chuẩn bị điểm chuẩn và vị trí kẹp trước khi hàn giúp hạn chế tình trạng phôi bị dịch chuyển trong quá trình thao tác.

Xem thêm các sản phẩm:

• Xem thêm: Bàn hàn là gì?

• Tham khảo: Bàn hàn 2D

• Tham khảo: Bàn hàn 3D

Lợi ích khi sử dụng bàn gá hàn 3D kích thước lớn

Bàn 2000×1500 mm mang lại không gian làm việc rộng, phù hợp với các sản phẩm cần nhiều điểm gá hoặc có kích thước lớn.

Khi kết hợp với hệ phụ kiện D28, người dùng có thể thay đổi vị trí chốt, cữ, khối đỡ và kẹp theo từng sản phẩm. Điều này giúp giảm sự phụ thuộc vào các bộ đồ gá cố định và tăng khả năng tái sử dụng hệ thống gá.

Đối với các xưởng thường xuyên thay đổi mẫu sản phẩm, đây là một giải pháp phù hợp để xây dựng hệ thống gá linh hoạt.

ECO Kinh Bắc cung cấp bàn gá hàn 3D D28

ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn thép và phụ kiện gá hàn D28/D16 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.

Bàn gá hàn thép 3D D28 2000×1500mm có thể được tư vấn theo kích thước chi tiết, phương án gá, loại phụ kiện và nhu cầu sử dụng thực tế.
