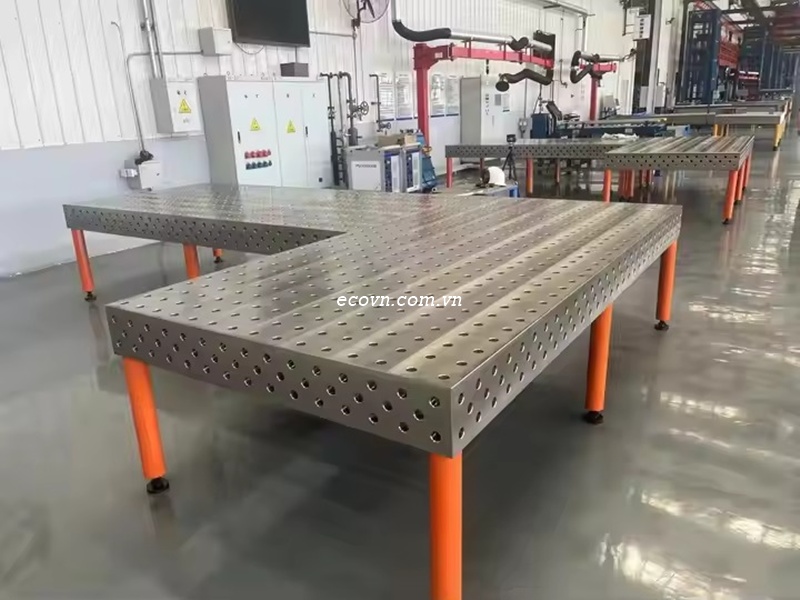

Bàn Gá Hàn Thép 3D D28 3000×2000mm Dùng Trong Cơ Khí Chính Xác

Bàn gá hàn thép 3D D28 3000×2000mm là gì?

Bàn gá hàn thép 3D D28 3000×2000mm là hệ thống bàn gá có diện tích làm việc lớn, được sử dụng để hỗ trợ định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn kết cấu cơ khí.

Bàn sử dụng hệ lỗ D28 – đường kính lỗ 28 mm, phù hợp với các loại phụ kiện gá hàn D28 như chốt định vị, cữ chặn, khối đỡ, kẹp và các phụ kiện tạo góc.

Với kích thước 3000×2000 mm, bàn cung cấp không gian làm việc rộng, phù hợp với những chi tiết, khung máy và kết cấu có kích thước lớn. Thiết kế 3D còn cho phép tận dụng các mặt đứng để bố trí thêm điểm tựa và điểm định vị khi cần.

Thông số kỹ thuật

Lưu ý: Độ dày mặt bàn, cấp chính xác, độ phẳng, cấu hình chân và xử lý bề mặt cần được xác nhận theo bản vẽ hoặc cấu hình sản phẩm thực tế.

D28 phù hợp với hệ thống gá chi tiết lớn

Hệ lỗ D28 sử dụng đường kính lỗ lớn hơn D16, phù hợp để kết hợp với nhóm phụ kiện D28 dành cho các phương án gá có yêu cầu về kích thước và khả năng bố trí điểm gá.

Với bàn 3000×2000 mm, người sử dụng có thể bố trí nhiều điểm định vị trên cùng một mặt bàn, từ đó tạo hệ thống gá phù hợp với từng loại khung, cụm kết cấu hoặc sản phẩm cơ khí.

Một cấu hình gá có thể sử dụng:

Chốt định vị → cữ chặn → khối đỡ → đặt phôi → căn chỉnh → kẹp cố định.

Cách bố trí này giúp xác định vị trí phôi trước khi hàn và thuận tiện hơn khi thay đổi sản phẩm.

Sản phẩm cùng loại

Mua bàn hàn kích thước 2000x1500mm tại đây

Mua bàn hàn kích thước 3000x1500mm tại đây

Mua bàn bàn 2D tại đây

Không gian 3000×2000mm cho kết cấu lớn

Kích thước 3000×2000 mm tạo diện tích làm việc lớn, phù hợp với các sản phẩm cần nhiều vị trí gá hoặc có chiều dài lớn.

Bàn có thể được sử dụng cho:

• Gá hàn khung máy.

• Gia công khung hộp kích thước lớn.

• Lắp ráp kết cấu thép.

• Chế tạo bệ máy và giá đỡ.

• Gá các cụm chi tiết dài.

• Chế tạo jig và đồ gá.

• Căn chỉnh kết cấu trước khi hàn.

• Lắp ráp sản phẩm cơ khí theo bản vẽ.

Đối với các kết cấu lớn, việc có thể bố trí nhiều điểm gá trên cùng một mặt bàn giúp người dùng thuận tiện hơn trong quá trình căn chỉnh và kiểm tra.

Ứng dụng trong cơ khí chính xác

Trong gia công và lắp ráp cơ khí, bàn gá đóng vai trò tạo nền tảng để thiết lập các điểm chuẩn cho phôi.

Bàn gá hàn 3D D28 3000×2000mm cho phép bố trí chốt, cữ, khối đỡ và kẹp theo vị trí cần thiết. Khi thay đổi sản phẩm, người sử dụng có thể tháo và bố trí lại phụ kiện thay vì phải chế tạo một bộ gá cố định mới.

Tuy nhiên, kích thước lớn và hệ lỗ D28 không đồng nghĩa với việc bàn tự động đạt độ chính xác cao. Đối với các công việc cơ khí chính xác, cần đánh giá đồng thời độ phẳng, độ chính xác của hệ lỗ, phụ kiện định vị, phương pháp gá và quy trình kiểm tra.

Phụ kiện D28 kết hợp với bàn gá

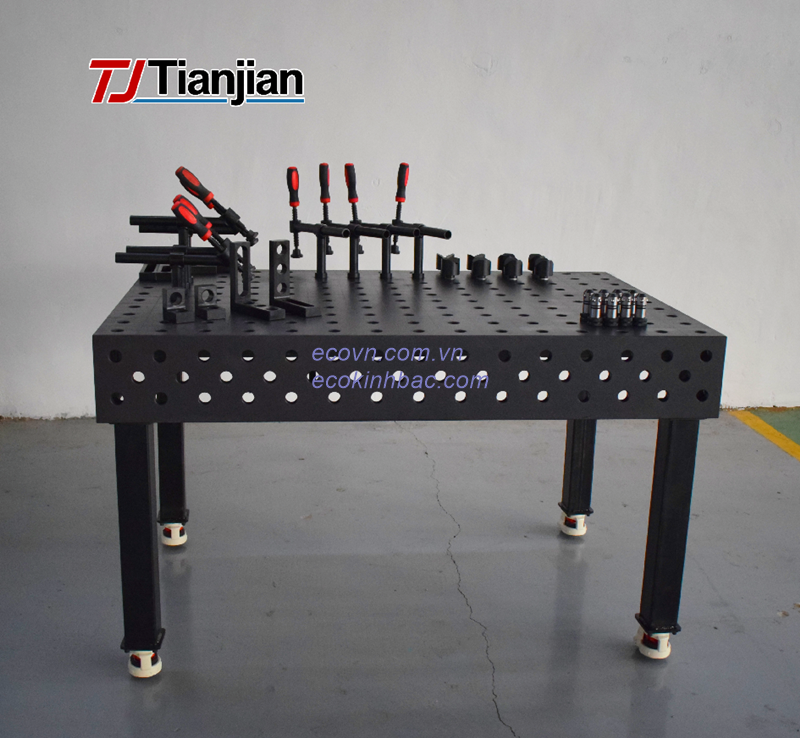

Bàn 3D D28 3000×2000mm có thể kết hợp với nhiều nhóm phụ kiện:

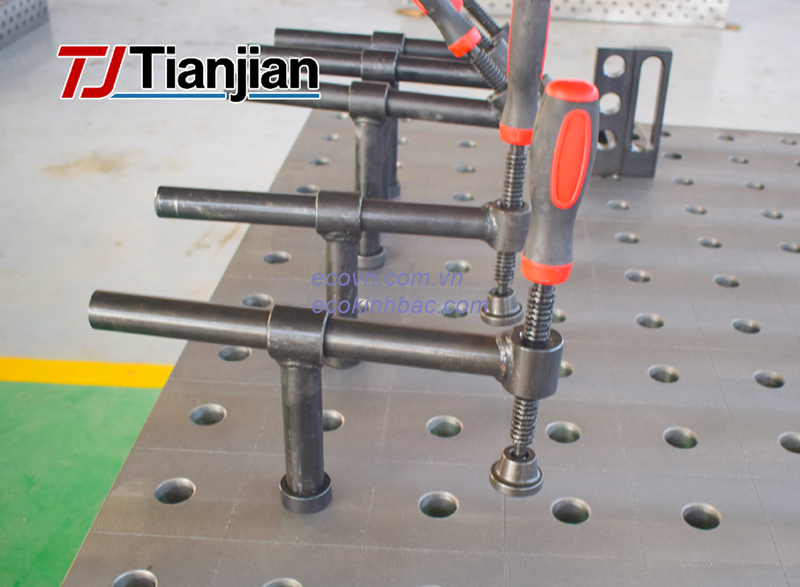

• Chốt định vị: xác định vị trí phôi.

• Cữ chặn: tạo điểm chuẩn và giới hạn chuyển động.

• Khối đỡ: nâng đỡ và tạo điểm tựa.

• Kẹp gá: giữ phôi trong quá trình căn chỉnh và hàn.

• Khối V: hỗ trợ định vị ống và chi tiết dạng tròn.

• Khối góc: tạo điểm tựa cho các kết cấu vuông góc.

• Bộ điều chỉnh độ cao: hỗ trợ thay đổi cao độ của điểm gá.

• Vòng đệm điều chỉnh: hỗ trợ điều chỉnh khoảng cách và cao độ trong một số phương án gá.

Sự kết hợp giữa bàn D28 và hệ thống phụ kiện giúp tạo ra đồ gá linh hoạt, có thể thay đổi theo từng loại sản phẩm.

Xem thêm các sản phẩm:

• Xem thêm: Bàn hàn là gì?

• Tham khảo: Bàn hàn 2D

• Tham khảo: Bàn hàn 3D

Lợi ích khi sử dụng bàn gá hàn 3D D28 kích thước lớn

Bàn gá 3D kích thước 3000×2000 mm giúp mở rộng không gian thao tác và tạo điều kiện bố trí nhiều điểm gá cho các kết cấu lớn.

Hệ thống phụ kiện tháo lắp được giúp người dùng có thể thay đổi cấu hình gá khi chuyển sang sản phẩm mới. Điều này đặc biệt hữu ích với các xưởng gia công nhiều loại khung, kết cấu và cụm cơ khí.

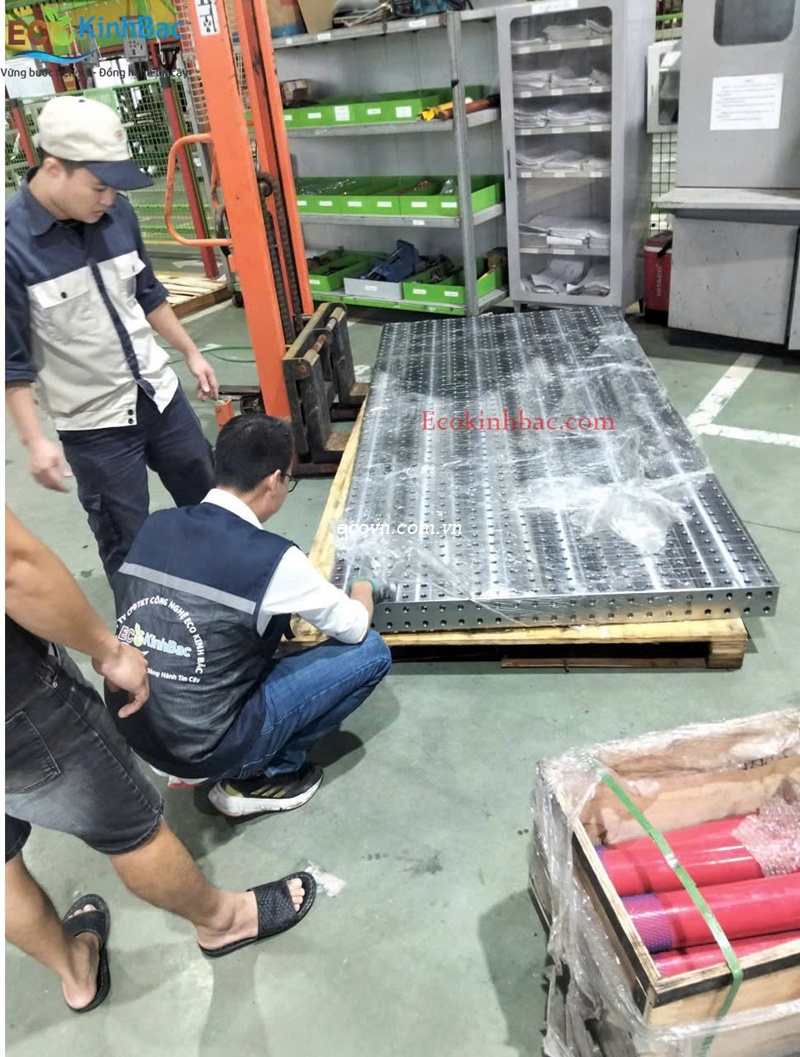

Với bàn kích thước lớn, cần đồng thời tính toán phương án vận chuyển, vị trí lắp đặt, khả năng tiếp cận các khu vực trên bàn và bố trí phụ kiện để khai thác hiệu quả toàn bộ diện tích làm việc.

ECO Kinh Bắc cung cấp bàn gá hàn 3D D28

ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn thép và phụ kiện gá hàn D28/D16 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.

Bàn gá hàn thép 3D D28 3000×2000mm có thể được tư vấn theo kích thước sản phẩm, phương án gá và nhu cầu sử dụng thực tế của từng xưởng.

Khách hàng có thể liên hệ ECO Kinh Bắc để được tư vấn lựa chọn bàn và phụ kiện phù hợp với từng phương án gá đặt.
