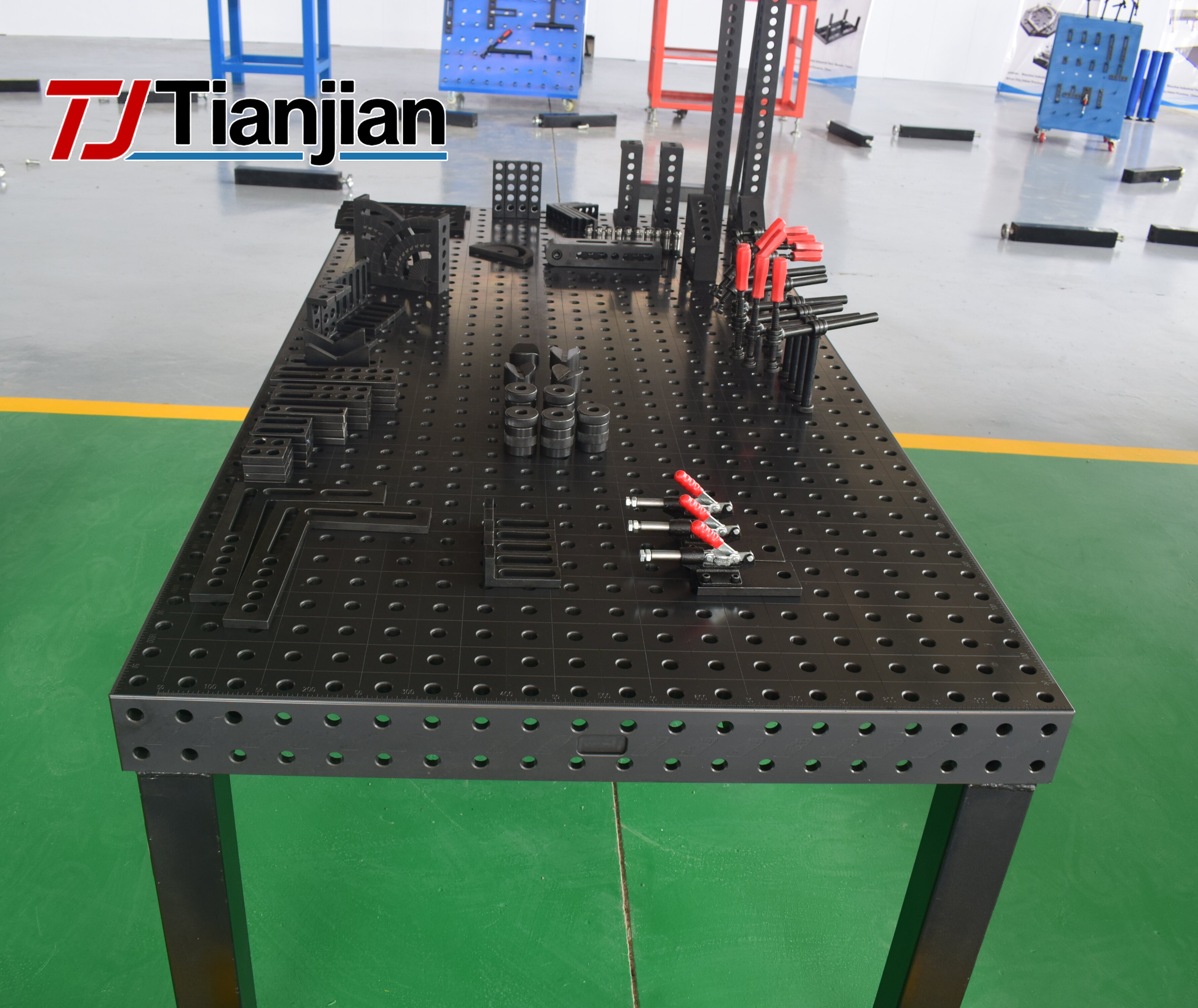

Bàn Gá Hàn Gang 3D D28 3000×2000mm Dùng Trong Cơ Khí Chính Xác

Bàn gá hàn gang 3D D28 3000×2000mm là gì?

Bàn gá hàn gang 3D D28 3000×2000mm là hệ thống bàn gá kích thước lớn được sử dụng để định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn các kết cấu cơ khí.

Với diện tích làm việc 3000×2000 mm, bàn cung cấp không gian rộng để bố trí các chi tiết lớn, cụm kết cấu hoặc nhiều chi tiết trên cùng một hệ thống gá. Hệ lỗ D28 – Ø28 mm cho phép kết hợp với các phụ kiện D28 để tạo nhiều vị trí định vị và điểm kẹp theo yêu cầu của từng sản phẩm.

Thiết kế 3D giúp mở rộng khả năng gá đặt nhờ các mặt đứng, bên cạnh mặt bàn. Người sử dụng có thể tận dụng các mặt này để tạo thêm điểm tựa, cữ chặn và vị trí kẹp cho những kết cấu có hình dạng phức tạp.

Thông số kỹ thuật

Lưu ý: Độ dày mặt bàn, cấp chính xác, độ phẳng, cấu hình chân và xử lý bề mặt cần xác nhận theo bản vẽ hoặc cấu hình sản phẩm thực tế.

Bàn D28 3000×2000mm phù hợp với chi tiết lớn

Kích thước 3000×2000 mm tạo không gian gá rộng, phù hợp với các sản phẩm có kích thước lớn hoặc những trường hợp cần bố trí nhiều điểm định vị trên cùng một mặt bàn.

Thay vì phải chia nhỏ sản phẩm thành nhiều lần gá, người sử dụng có thể bố trí hệ thống cữ, chốt và khối đỡ theo vị trí thực tế của kết cấu.

Một số ứng dụng có thể kể đến:

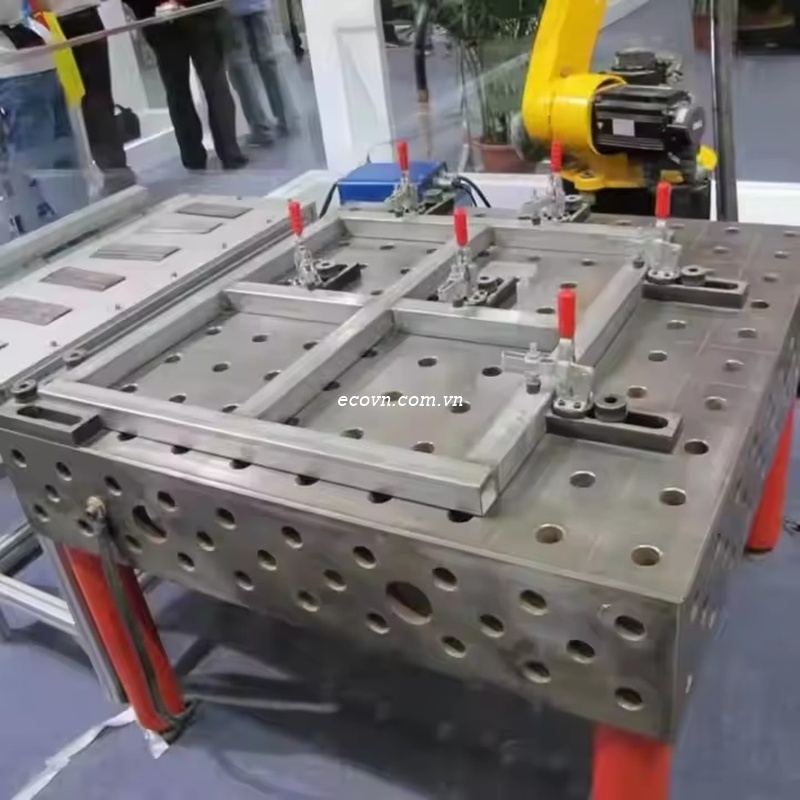

• Gá hàn khung máy kích thước lớn.

• Chế tạo khung hộp và kết cấu thép.

• Gá bệ máy, giá đỡ và cụm kết cấu.

• Lắp ráp các chi tiết cơ khí kích thước lớn.

• Chế tạo jig và đồ gá hàn.

• Căn chỉnh các cụm chi tiết trước khi hàn.

• Gia công sản phẩm cơ khí theo bản vẽ.

Sản phẩm cùng loại

Mua bàn hàn kích thước 2000x1500mm tại đây

Mua bàn hàn kích thước 3000x1500mm tại đây

Mua bàn bàn 2D tại đây

Hệ lỗ D28 hỗ trợ gá các kết cấu lớn

Bàn gá hàn D28 sử dụng hệ lỗ Ø28 mm, phù hợp với nhóm phụ kiện D28 có kích thước và khả năng chịu lực được lựa chọn cho các phương án gá lớn.

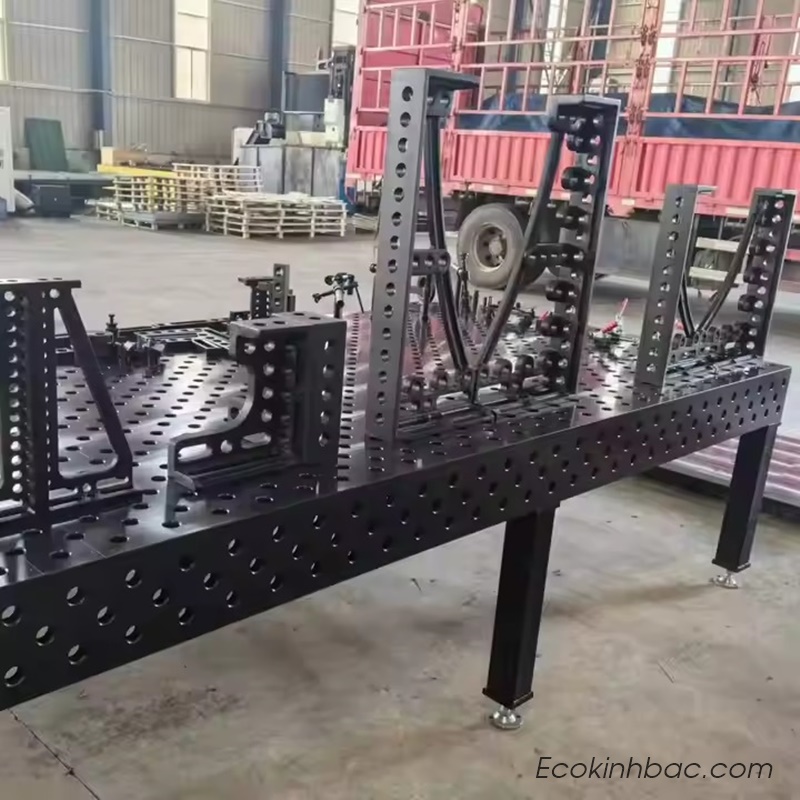

Người dùng có thể bố trí chốt định vị, cữ chặn, khối đỡ, kẹp gá và các phụ kiện góc theo vị trí cần thiết.

Một cấu hình gá cơ bản có thể thực hiện theo trình tự:

Xác định chuẩn → bố trí chốt và cữ → đặt khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra → hàn.

Việc bố trí phụ kiện theo hệ lỗ giúp người thợ dễ dàng thay đổi cấu hình khi chuyển sang sản phẩm có kích thước hoặc hình dạng khác.

Ứng dụng trong cơ khí chính xác

Trong gia công và lắp ráp cơ khí, bàn gá có vai trò tạo nền tảng để xây dựng hệ thống chuẩn cho phôi. Với kích thước 3000×2000 mm, bàn D28 có thể hỗ trợ định vị các cụm chi tiết lớn trên cùng một hệ thống.

Đối với những công việc yêu cầu kiểm soát vị trí và kích thước, người sử dụng có thể kết hợp bàn gá với các dụng cụ đo, thước vuông, cữ và phụ kiện định vị để kiểm tra trước khi hàn.

Tuy nhiên, hệ D28 và kích thước bàn lớn không tự động đồng nghĩa với độ chính xác cao. Khi sử dụng trong cơ khí chính xác, cần xem xét đồng thời độ phẳng mặt bàn, độ chính xác của hệ lỗ, chất lượng phụ kiện, phương pháp định vị và quy trình kiểm tra.

Kết hợp bàn gá D28 với phụ kiện

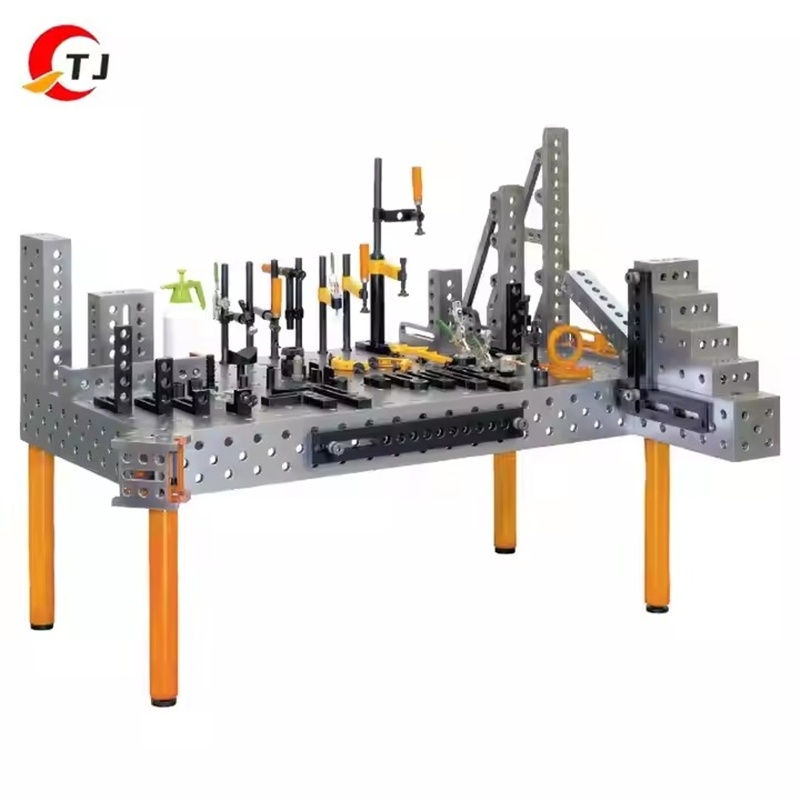

Bàn gá hàn 3D D28 3000×2000 mm có thể kết hợp với nhiều nhóm phụ kiện:

• Chốt định vị D28: xác định vị trí phôi.

• Cữ chặn: tạo chuẩn và giới hạn chuyển động.

• Khối đỡ: nâng đỡ các vị trí cần thiết trên phôi.

• Kẹp định vị: giữ phôi trong quá trình căn chỉnh và hàn.

• Khối V: hỗ trợ gá ống, thanh tròn và chi tiết dạng trụ.

• Khối góc: tạo điểm tựa cho kết cấu vuông góc.

• Bộ điều chỉnh độ cao: hỗ trợ điều chỉnh cao độ tại các vị trí gá.

Nhờ hệ thống phụ kiện có thể tháo lắp, một bàn D28 có thể được sử dụng cho nhiều sản phẩm khác nhau.

Xem thêm các sản phẩm:

• Xem thêm: Bàn hàn là gì?

• Tham khảo: Bàn hàn 2D

• Tham khảo: Bàn hàn 3D

Lợi ích khi sử dụng bàn gá hàn 3D D28 kích thước lớn

Bàn D28 kích thước 3000×2000 mm tạo diện tích làm việc lớn, thuận tiện khi gá các sản phẩm dài, rộng hoặc nhiều cụm chi tiết.

Hệ thống bàn 3D kết hợp phụ kiện D28 cũng giúp thay đổi phương án gá linh hoạt hơn so với các bộ đồ gá cố định. Các phụ kiện có thể được bố trí lại theo từng sản phẩm, từ đó hỗ trợ tái sử dụng hệ thống gá trong nhiều công việc.

Với bàn có kích thước lớn, cần đồng thời tính toán phương án vận chuyển, vị trí lắp đặt, kết cấu chân bàn và không gian thao tác trong xưởng.

ECO Kinh Bắc cung cấp bàn gá hàn 3D D28

ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn gang và phụ kiện gá hàn D16/D28 phục vụ các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.

Bàn gá hàn gang 3D D28 3000×2000 mm có thể được tư vấn theo kích thước sản phẩm, phương án gá và yêu cầu sử dụng thực tế.

Khách hàng có nhu cầu về bàn gá hàn D28 và phụ kiện đồng bộ có thể liên hệ ECO Kinh Bắc để được tư vấn cấu hình phù hợp.
