Bàn gá hàn 4000x2000mm – Giải Pháp Gá Hàn Chuẩn Xưởng Cơ Khí

THÔNG SỐ KỸ THUẬT:

Tên sản phẩm: Bàn gá hàn

Vật liệu: Gang / Thép.

Kích thước 4000x2000x200 mm ( D28)

Kích thước 4000x2000x150mm ( D16)

Phủ Nitridation : Có / Không

Kích thước lỗ: D28 /D16

• Độ phẳng: ±0,1 mm trên 1 m²

• Đường kính lỗ: Ø28 mm +0,05 mm • Đường kính lỗ: Ø16 mm +0,05 mm

• Khoảng cách lỗ: ±0,05 mm

• Độ vuông góc lỗ: ≤ 0,1°

• Độ vuông góc giữa bề mặt và cạnh: ≤ ±0,05°

• Độ thẳng cạnh: ≤ ±0,1 mm trên 1 m

• Độ nhám bề mặt: Ra 3,2–6,3 µm

• Đường kính chốt: Ø28 mm +0,01 / 0 mm

• Khắc: Khắc CNC theo tỷ lệ hệ mét

• Góc bán kính và lỗ vát

• Lưới chéo: 5 lỗ trên 100 mm vuông

• Nitrua có độ sâu vỏ hiệu dụng là 0,5 mm, đo đến 50 HRC

• Với lớp trắng được giảm thiểu (≤ 10 μm) để giảm độ giòn.

 Bàn gá hàn là gì?

Bàn gá hàn là thiết bị hỗ trợ quan trọng trong các xưởng cơ khí, chuyên dùng để cố định chi tiết, định vị sản phẩm trong quá trình hàn MIG, TIG, CO2 hoặc hàn robot. Với thiết kế mặt bàn có lỗ và rãnh chuẩn DIN (D16, D22, D28…), bàn gá hàn giúp thao tác nhanh, chính xác và nâng cao năng suất lao động rõ rệt.

Cấu tạo của bàn gá hàn

Một bộ bàn gá hàn chuyên nghiệp thường bao gồm:

• Mặt bàn thép hợp kim hoặc gang: Được xử lý nhiệt, phủ sơn hoặc mạ chống gỉ

• Hệ thống lỗ định vị: Giúp gá đặt, kẹp chi tiết chính xác

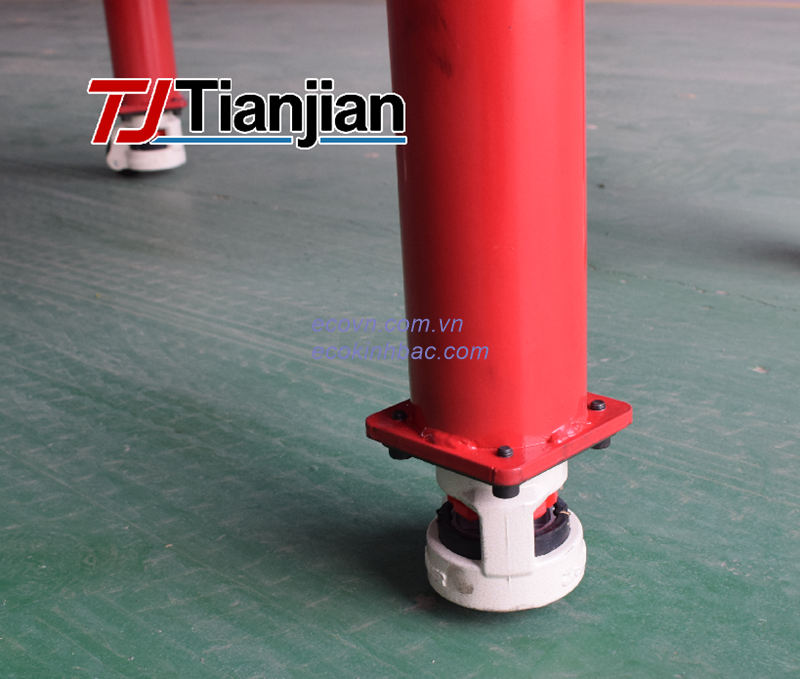

• Chân bàn chắc chắn: Có thể điều chỉnh độ cao, lắp bánh xe nếu cần di chuyển

• Phụ kiện gá đi kèm: Kẹp chữ L, kẹp nhanh, gá góc, thanh trượt, ke vuông...

Xem thêm các sản phẩm:

Mua bàn hàn 2D kích thước 1200x1200 tại đây

Mua bàn hàn 2D kích thước 1200x2400 tại đây

Mua bàn hàn cho thợ cơ khí tại đây

Lợi ích khi sử dụng bàn gá hàn

✅ Tăng độ chính xác khi hàn
✅ Tiết kiệm thời gian gá đặt chi tiết
✅ Nâng cao chất lượng sản phẩm đầu ra
✅ Giảm chi phí nhân công, tăng hiệu quả sản xuất
✅ An toàn, sạch sẽ, dễ thao tác

Ứng dụng của bàn gá hàn

Bàn gá hàn được ứng dụng rộng rãi trong:

• Sản xuất khung sắt, khung inox, kết cấu thép

• Gia công xe máy, ô tô, xe điện

• Chế tạo bàn ghế kim loại, lan can, cổng sắt

• Dây chuyền hàn robot trong nhà máy lớn

• Ngành công nghiệp phụ trợ, OEM

ECO KINH BẮC – ĐƠN VỊ CUNG CẤP BÀN GÁ HÀN UY TÍN

Chúng tôi chuyên cung cấp các dòng bàn gá hàn tiêu chuẩn và theo yêu cầu, bao gồm:

• 🔹 Bàn gá hàn tiêu chuẩn 3D (1000×1000, 1500×3000 mm...)

• 🔹 Bàn gá hàn cố định hoặc có bánh xe di động

• 🔹 Bàn hàn dạng module, bàn gá robot

• 🔹 Bàn hàn mặt gang đen, gang xám, thép Q345, S355...

• 🔹 Gia công theo bản vẽ – đảm bảo kỹ thuật – giá cạnh tranh

Linh kiện tùy chọn:

1. Dụng cụ hỗ trợ: Hộp khối chữ U, hộp khối chữ L, giá đỡ góc và thước đo góc.

2. Linh kiện thay thế để định vị: ê ke định vị, thước định vị, ê ke phẳng, miếng định vị hình chữ V.

3. Dụng cụ kẹp: kẹp nhanh cố định (kẹp vít), kẹp rút (kẹp vít), kẹp 45 độ (kẹp vít), v.v.

4. Dụng cụ cố định: chốt khóa nhanh, chốt khóa chìm, chốt khóa nhanh chìm.

5. Phụ kiện và bộ phận hỗ trợ: bộ điều chỉnh độ cao, vòng nâng, xe đẩy dụng cụ, thiết bị nối đất, gioăng điều chỉnh, cờ lê lục giác, chổi nylon, đá mài dầu, bình dầu.
