Bàn gá hàn gang 3D D16 1500×1500mm là hệ thống bàn gá được sử dụng để định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn các sản phẩm cơ khí.
Với kích thước mặt bàn 1500×1500 mm, sản phẩm tạo không gian làm việc tương đối rộng, phù hợp với nhiều loại khung, cụm chi tiết và kết cấu cơ khí có kích thước vừa đến lớn.

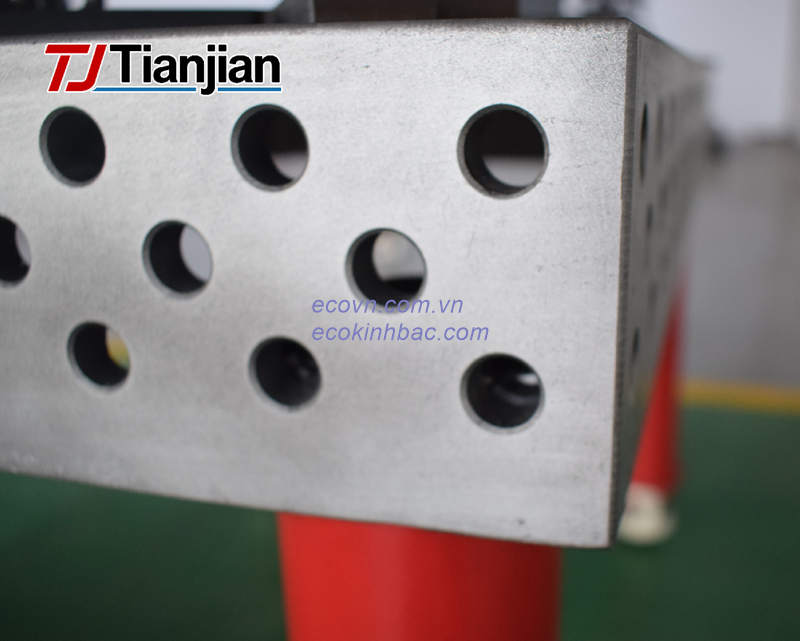

Bàn sử dụng hệ lỗ D16 – Ø16 mm, cho phép kết hợp với các loại phụ kiện D16 như chốt định vị, cữ chặn, khối đỡ, kẹp gá và các phụ kiện tạo góc.
Thiết kế 3D giúp người dùng có thêm các mặt tham chiếu và vị trí lắp phụ kiện, hỗ trợ xây dựng cấu hình gá linh hoạt theo hình dạng thực tế của phôi.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Gang |
| Hệ lỗ | D16 – Ø16 mm |
| Kích thước mặt bàn | 1500 × 1500 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D16 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, jig và đồ gá |
Lưu ý: Độ dày mặt bàn, độ phẳng, cấp chính xác, cấu hình chân bàn và xử lý bề mặt cần xác nhận theo cấu hình sản phẩm thực tế.
Mua bàn hàn kích thước 2400x1200mm tại đây
Mua bàn hàn kích thước 1200x1200mm tại đây
Mặt bàn vuông 1500×1500 mm tạo không gian thuận tiện để bố trí phôi và các điểm định vị trên nhiều vị trí khác nhau.
Kích thước này có thể được sử dụng cho:
Gá hàn khung máy.
Gia công khung hộp và kết cấu thép.
Gá giá đỡ, bệ đỡ và tay đỡ.
Lắp ráp các cụm chi tiết cơ khí.
Chế tạo jig và đồ gá hàn.
Định vị bản mã và cụm kết cấu.
Gá các chi tiết cần kiểm soát vị trí tương quan.
Hỗ trợ căn chỉnh trước khi hàn.
Đặc biệt, mặt bàn 1500×1500 mm cho phép bố trí nhiều phụ kiện xung quanh phôi, thuận tiện khi cần tiếp cận chi tiết từ nhiều hướng.
Hệ lỗ D16 là nền tảng để lắp đặt các phụ kiện gá hàn trên bàn. Tùy theo hình dạng và kích thước sản phẩm, người sử dụng có thể thay đổi vị trí phụ kiện để tạo thành cấu hình gá phù hợp.
Một phương án gá cơ bản có thể thực hiện theo trình tự:
Xác định chuẩn → bố trí chốt và cữ → lắp khối đỡ → đặt phôi → căn chỉnh → sử dụng kẹp cố định → kiểm tra → hàn.
Trong đó, chốt và cữ giúp xác định vị trí, khối đỡ hỗ trợ phôi và kẹp tạo lực giữ trong quá trình gia công.
Đối với các công việc yêu cầu kiểm soát vị trí lắp ráp, bàn gá là nền tảng để xây dựng hệ thống chuẩn cho phôi.
Bàn gá hàn gang 3D D16 1500×1500mm cho phép bố trí các điểm định vị theo bản vẽ hoặc yêu cầu công nghệ. Khi thay đổi sản phẩm, người dùng có thể tháo và bố trí lại phụ kiện thay vì phải chế tạo hoàn toàn một bộ đồ gá mới.
Tuy nhiên, cần lưu ý rằng kích thước bàn, vật liệu gang hoặc hệ lỗ D16 không tự động quyết định độ chính xác của sản phẩm gia công. Khi sử dụng cho cơ khí chính xác, cần xem xét đồng thời độ phẳng của mặt bàn, độ chính xác của lỗ, chất lượng phụ kiện, phương pháp định vị và quy trình kiểm tra.

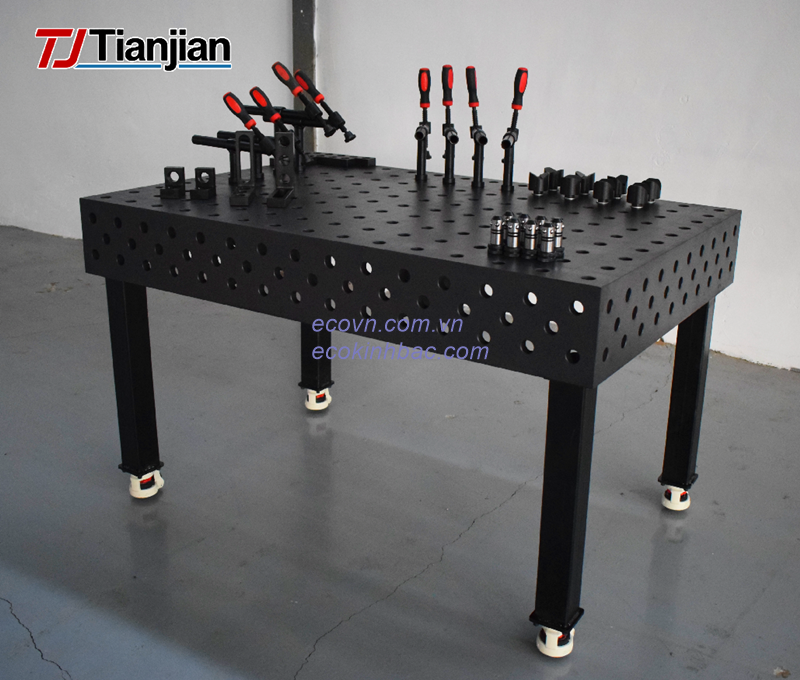

Bàn có thể kết hợp với nhiều nhóm phụ kiện D16:
Chốt định vị: xác định vị trí của phôi.
Cữ chặn: tạo điểm chuẩn và giới hạn chuyển động.
Khối đỡ: tạo điểm tựa và nâng đỡ chi tiết.
Kẹp gá: giữ phôi trong quá trình căn chỉnh và hàn.
Khối V: hỗ trợ gá ống và chi tiết dạng tròn.
Khối góc: hỗ trợ định vị các kết cấu vuông góc.
Thước định vị: hỗ trợ xác định khoảng cách và vị trí.
Sự kết hợp giữa bàn và phụ kiện giúp hệ thống gá có khả năng thay đổi theo từng sản phẩm, phù hợp với các xưởng cơ khí gia công nhiều loại chi tiết.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Bàn có diện tích làm việc 2,25 m², tạo không gian đủ rộng để bố trí nhiều điểm gá và thao tác trên các cụm chi tiết có kích thước vừa.
Hệ thống 3D D16 cũng giúp người dùng chủ động thay đổi vị trí chốt, cữ, khối đỡ và kẹp theo từng phương án gá. Nhờ đó, một hệ thống bàn có thể phục vụ nhiều công việc khác nhau trong xưởng.
Đối với các chi tiết yêu cầu căn chỉnh trước khi hàn, việc sử dụng bàn gá và phụ kiện phù hợp giúp quá trình định vị được thực hiện có hệ thống hơn.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn gang và phụ kiện gá hàn D16/D28 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.
Bàn gá hàn gang 3D D16 1500×1500mm có thể được tư vấn theo nhu cầu về kích thước bàn, cấu hình gá và loại chi tiết cần gia công.
Khách hàng có thể liên hệ ECO Kinh Bắc để được tư vấn lựa chọn bàn và phụ kiện phù hợp với phương án sử dụng thực tế.
