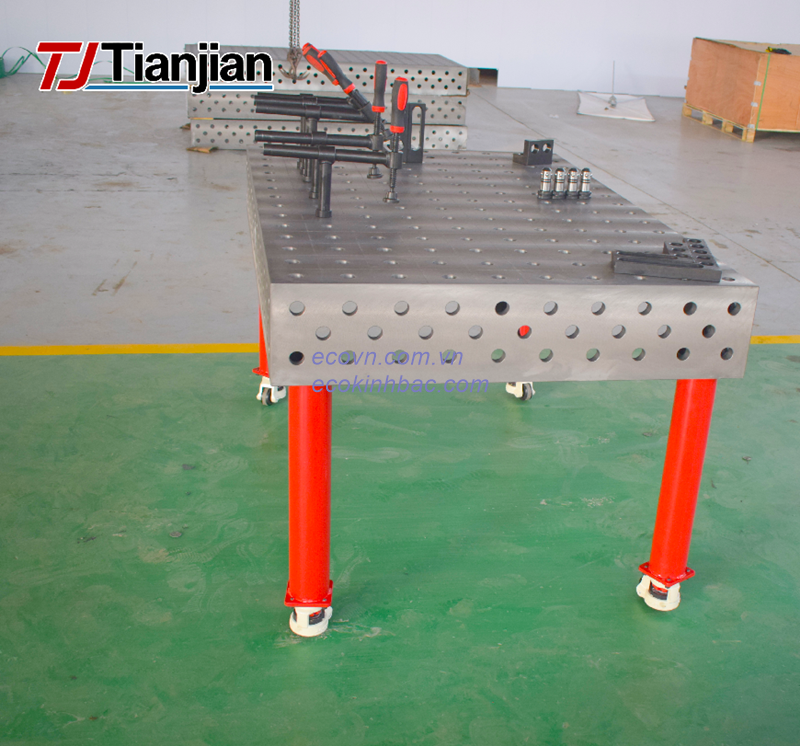

Bàn gá hàn gang 3D D16 2400×1200mm là thiết bị hỗ trợ gá đặt, định vị và căn chỉnh chi tiết trong quá trình gia công, lắp ráp và hàn các sản phẩm cơ khí.
Với kích thước mặt bàn 2400×1200 mm, sản phẩm tạo không gian làm việc tương đối rộng, phù hợp với các chi tiết, cụm khung và kết cấu có kích thước vừa đến lớn.

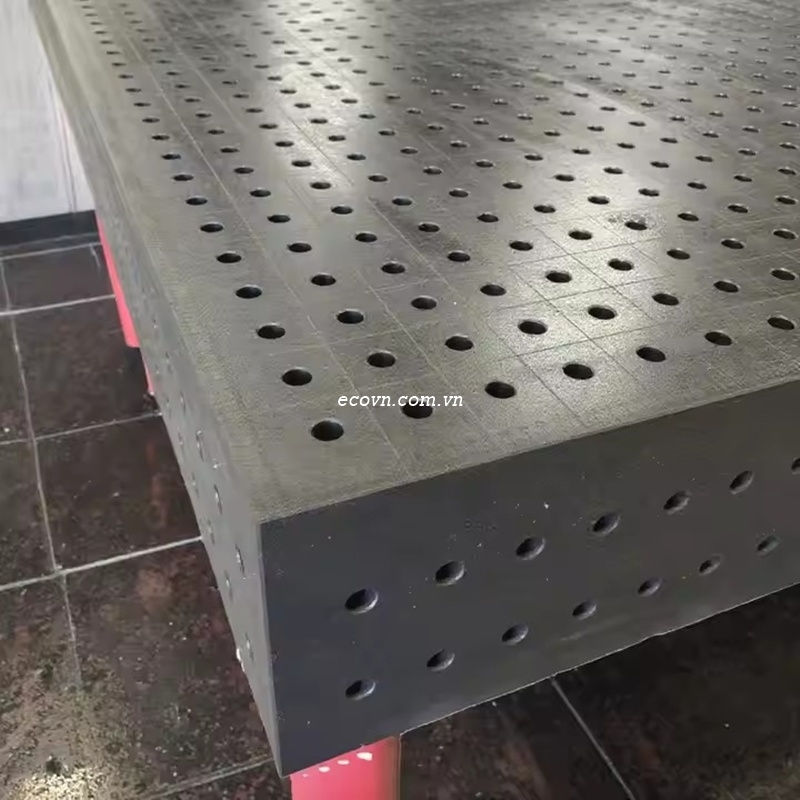

Bàn sử dụng hệ lỗ D16 – đường kính 16 mm, cho phép kết hợp với các phụ kiện gá hàn D16 như chốt định vị, cữ chặn, khối đỡ, kẹp gá và phụ kiện tạo góc.
Thiết kế 3D giúp mở rộng khả năng gá đặt khi người dùng cần tận dụng cả mặt bàn và các mặt đứng để tạo điểm chuẩn, điểm tựa hoặc vị trí kẹp cho phôi.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Gang |
| Hệ lỗ | D16 – Ø16 mm |
| Kích thước mặt bàn | 2400 × 1200 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D16 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, jig và đồ gá |
Lưu ý: Độ dày mặt bàn, độ phẳng, cấp chính xác, cấu hình chân và xử lý bề mặt cần được xác nhận theo từng cấu hình sản phẩm và yêu cầu kỹ thuật thực tế.
Mua bàn hàn kích thước 2400x1200mm tại đây
Mua bàn hàn kích thước 1500x1500mm tại đây
Kích thước 2400×1200 mm mang lại diện tích làm việc phù hợp khi cần gá các chi tiết có chiều dài lớn hoặc bố trí nhiều điểm định vị trên cùng một mặt bàn.
Người dùng có thể lựa chọn vị trí đặt chốt, cữ và khối đỡ dựa trên hình dạng thực tế của phôi. Khi chuyển sang sản phẩm khác, các phụ kiện có thể tháo ra và bố trí lại để tạo cấu hình gá mới.
Bàn có thể được sử dụng trong các công việc:
Gá hàn khung máy.
Gia công khung hộp và kết cấu cơ khí.
Chế tạo giá đỡ, bệ đỡ.
Gá các cụm chi tiết có kích thước lớn.
Chế tạo jig và đồ gá hàn.
Lắp ráp cụm cơ khí.
Căn chỉnh chi tiết trước khi hàn.
Hệ lỗ D16 là nền tảng để bố trí các phụ kiện trên mặt bàn. Tùy theo yêu cầu gá, người sử dụng có thể kết hợp nhiều loại phụ kiện khác nhau.
Chốt định vị giúp xác định vị trí của phôi.
Cữ chặn tạo điểm chuẩn và giới hạn chuyển động.
Khối đỡ hỗ trợ kê và nâng chi tiết.
Kẹp gá giữ phôi trong quá trình căn chỉnh và hàn.
Khối V phù hợp khi cần gá ống hoặc chi tiết dạng tròn.
Việc kết hợp các nhóm phụ kiện này giúp xây dựng cấu hình gá phù hợp với từng sản phẩm.
Trong gia công cơ khí, đặc biệt là các công việc cần kiểm soát vị trí tương quan giữa nhiều chi tiết, việc tạo chuẩn gá ổn định là một yếu tố quan trọng.
Bàn gá hàn 3D D16 2400×1200mm cho phép người dùng bố trí các điểm định vị theo bản vẽ và điều chỉnh vị trí phụ kiện theo từng sản phẩm.
Tuy nhiên, hệ lỗ D16 và kích thước bàn không tự quyết định độ chính xác của toàn bộ quá trình. Khi sử dụng cho cơ khí chính xác, cần xem xét đồng thời độ phẳng của bàn, độ chính xác vị trí lỗ, chất lượng phụ kiện, phương pháp gá và quy trình kiểm tra.
Một phương án gá có thể thực hiện theo trình tự:
Xác định chuẩn → bố trí chốt và cữ → đặt khối đỡ → đưa phôi vào vị trí → căn chỉnh → kẹp cố định → kiểm tra kích thước → hàn đính → kiểm tra lại → hoàn thiện.
Việc bố trí điểm chuẩn hợp lý giúp hạn chế phải điều chỉnh phôi nhiều lần trong quá trình làm việc.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D

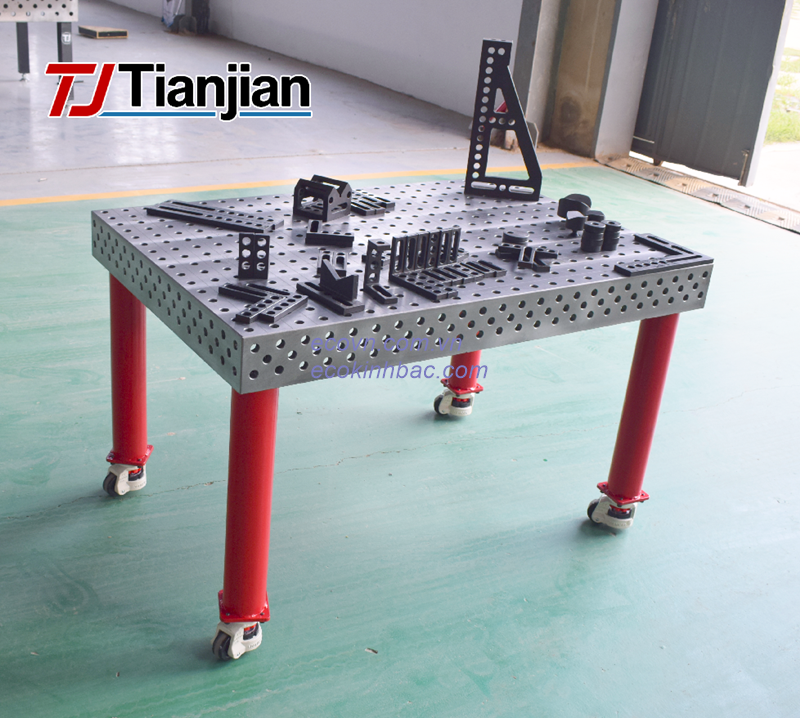

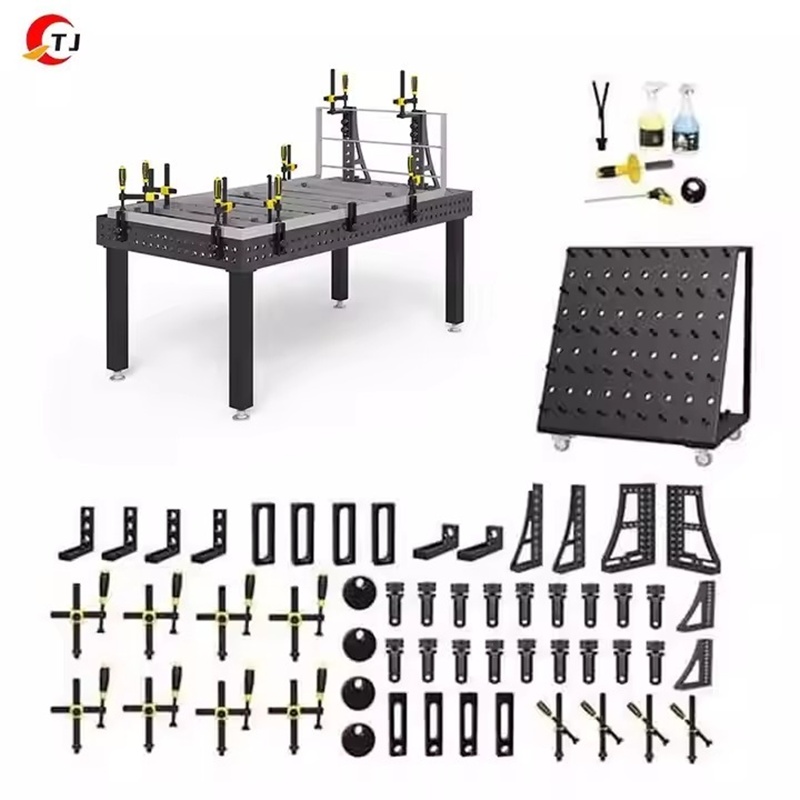

Bàn gá hàn gang 3D D16 2400×1200mm có thể kết hợp với nhiều loại phụ kiện như:
Chốt khóa nhanh D16.
Chốt định vị.
Cữ chặn và thước định vị.
Khối L và khối U.
Khối V định vị.
Kẹp ngang, kẹp đứng.
Kẹp góc 45°, 90°, 180°.
Bộ điều chỉnh độ cao.
Vòng đệm điều chỉnh.
Nhờ khả năng tháo lắp và bố trí lại phụ kiện, một bàn gá có thể phục vụ nhiều sản phẩm khác nhau trong xưởng.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn gang và phụ kiện gá hàn D16/D28 phục vụ các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.
Với bàn gá hàn gang 3D D16 2400×1200mm, ECO Kinh Bắc có thể tư vấn cấu hình bàn và phụ kiện dựa trên kích thước phôi, phương án gá và nhu cầu sử dụng thực tế.
Khách hàng cần tư vấn về bàn gá hàn 3D D16 và phụ kiện đi kèm có thể liên hệ trực tiếp với ECO Kinh Bắc.
