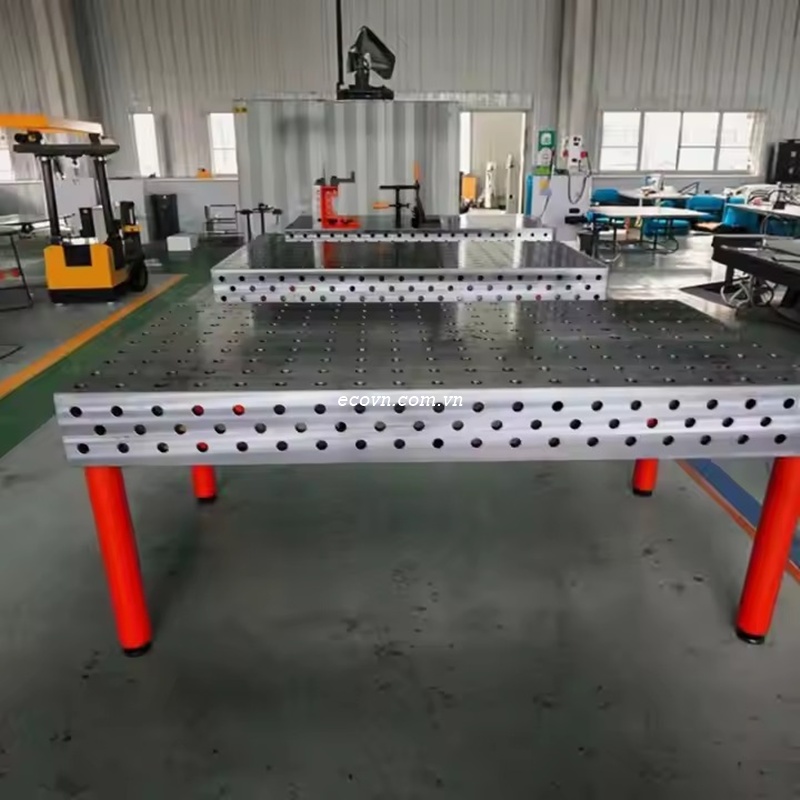

Bàn Gá Hàn Gang 3D D16 3000×1500mm Dùng Trong Cơ Khí Chính Xác

Bàn gá hàn gang 3D D16 3000×1500mm là gì?

Bàn gá hàn gang 3D D16 3000×1500mm là hệ thống bàn gá được sử dụng để định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn các sản phẩm cơ khí.

Với kích thước 3000×1500 mm, bàn tạo không gian làm việc rộng, phù hợp với các chi tiết dài, khung máy, kết cấu hộp và nhiều cụm chi tiết cần gá trên cùng một mặt bàn.

Hệ thống lỗ D16 – Ø16 mm cho phép kết hợp với các loại phụ kiện D16 như chốt định vị, cữ chặn, khối đỡ, kẹp và phụ kiện tạo góc. Nhờ đó, người sử dụng có thể thay đổi vị trí gá theo từng sản phẩm và phương án gia công.

Thông số kỹ thuật

Lưu ý: Các thông số như độ dày mặt bàn, độ phẳng, cấp chính xác, cấu hình chân và xử lý bề mặt cần được xác nhận theo bản vẽ hoặc cấu hình sản phẩm thực tế.

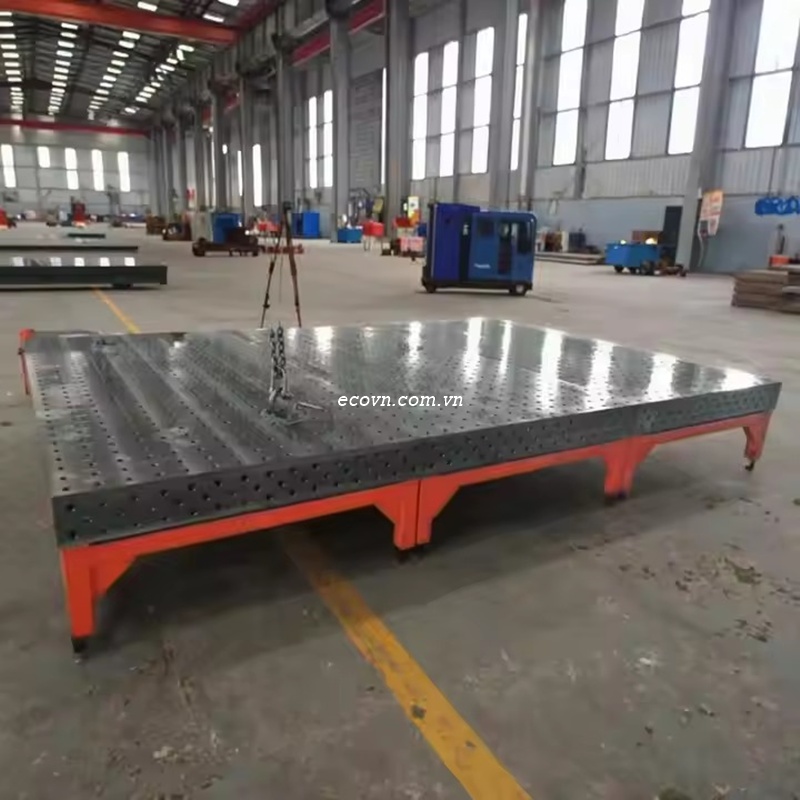

Kích thước 3000×1500mm phù hợp với chi tiết lớn

Kích thước 3000×1500 mm cung cấp diện tích làm việc lớn, giúp người thợ có thể bố trí các điểm gá ở nhiều vị trí khác nhau trên cùng một bàn.

Đây là lựa chọn phù hợp khi cần gá các sản phẩm có chiều dài lớn hoặc cần nhiều điểm định vị để kiểm soát vị trí của các cụm chi tiết.

Một số ứng dụng có thể kể đến:

• Gá hàn khung máy và khung hộp.

• Gia công kết cấu thép.

• Lắp ráp bệ máy và giá đỡ.

• Chế tạo jig, đồ gá cơ khí.

• Gá các cụm chi tiết có kích thước lớn.

• Căn chỉnh kết cấu trước khi hàn.

• Lắp ráp sản phẩm cơ khí theo bản vẽ.

Không gian rộng cũng giúp người thao tác có thêm diện tích để bố trí kẹp, chốt, khối đỡ và dụng cụ kiểm tra.

Mua bàn hàn kích thước 2400x1200mm tại đây

Mua bàn hàn kích thước 3000x2000mm tại đây

Mua bàn bàn 2D tại đây

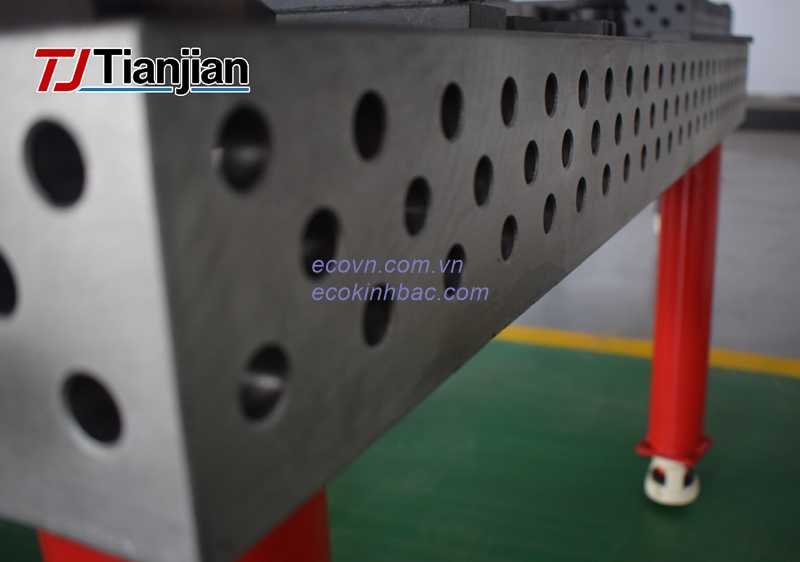

Hệ lỗ D16 hỗ trợ định vị linh hoạt

Hệ lỗ D16 là nền tảng để bố trí các phụ kiện gá trên mặt bàn. Tùy vào hình dạng phôi, người dùng có thể lựa chọn và sắp xếp phụ kiện theo từng vị trí cần định vị.

Một cấu hình gá cơ bản có thể thực hiện theo trình tự:

Xác định chuẩn → bố trí chốt và cữ → đặt khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra → hàn.

Cách bố trí này giúp phôi được xác định vị trí trước khi hàn, đồng thời thuận tiện hơn khi cần thay đổi sản phẩm hoặc điều chỉnh phương án gá.

Ứng dụng trong cơ khí chính xác

Đối với các công việc cơ khí yêu cầu kiểm soát vị trí và kích thước, bàn gá đóng vai trò là nền tảng để xây dựng hệ thống chuẩn cho chi tiết.

Bàn D16 3000×1500 mm có thể kết hợp với nhiều loại phụ kiện để tạo các điểm chuẩn, điểm tựa và vị trí kẹp theo bản vẽ sản phẩm.

Tuy nhiên, cần lưu ý rằng kích thước bàn, vật liệu gang hoặc hệ lỗ D16 không tự động quyết định độ chính xác của sản phẩm sau gia công. Khi sử dụng cho cơ khí chính xác, cần xem xét đồng thời độ phẳng của bàn, độ chính xác vị trí lỗ, chất lượng phụ kiện, phương pháp định vị, lực kẹp và quy trình kiểm tra.

Việc lựa chọn đúng cấu hình bàn và phụ kiện giúp nâng cao khả năng kiểm soát trong quá trình gá lắp.

Kết hợp bàn gá hàn với phụ kiện D16

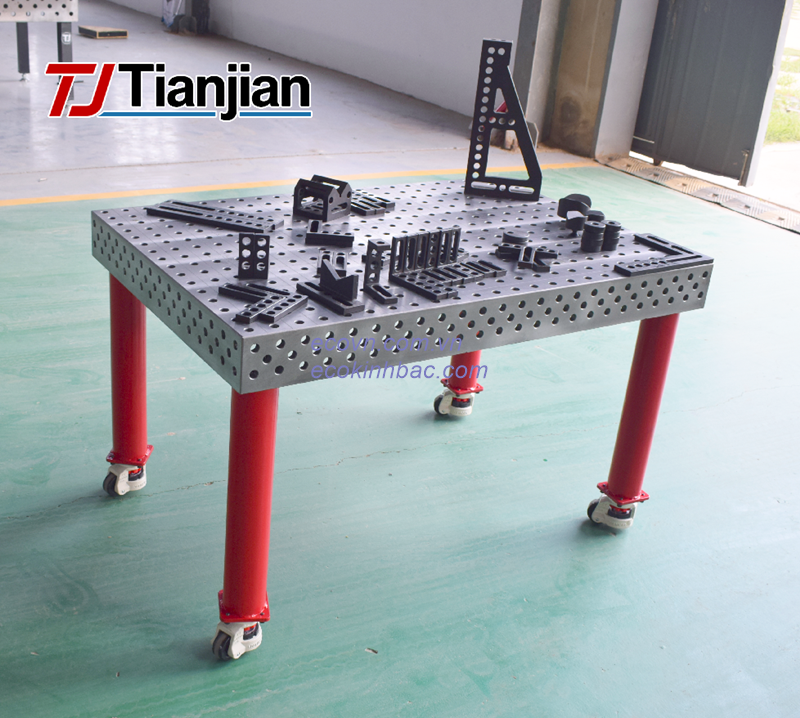

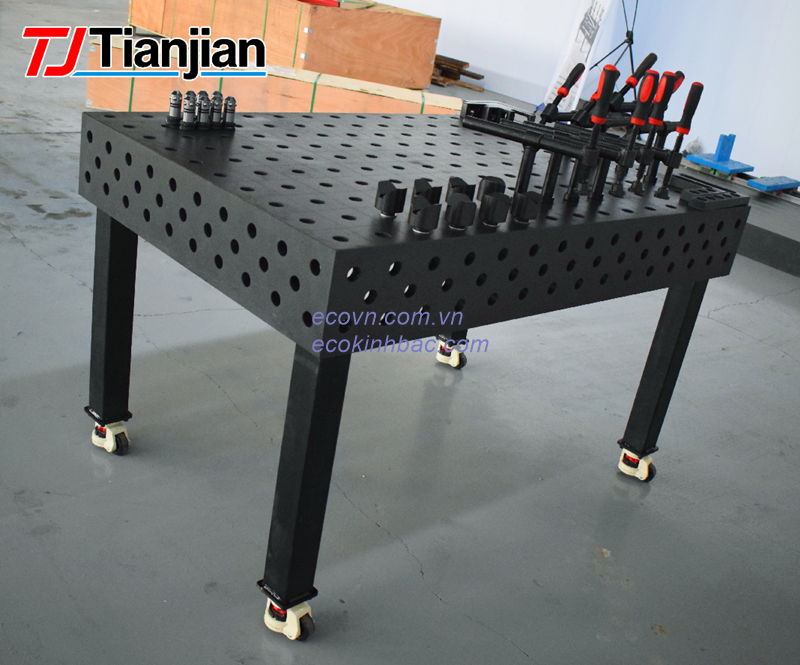

Bàn gá hàn gang 3D D16 3000×1500mm có thể kết hợp với nhiều nhóm phụ kiện:

• Chốt định vị: xác định vị trí của phôi.

• Cữ chặn: tạo điểm chuẩn và giới hạn chuyển động.

• Khối đỡ: tạo điểm tựa cho chi tiết.

• Kẹp gá: cố định phôi trong quá trình căn chỉnh và hàn.

• Khối V: hỗ trợ gá ống, thanh tròn và chi tiết dạng trụ.

• Phụ kiện góc: hỗ trợ định vị các kết cấu vuông góc.

• Thước định vị: hỗ trợ bố trí và kiểm soát khoảng cách.

Việc sử dụng phụ kiện rời giúp cấu hình gá có thể thay đổi theo từng sản phẩm, đồng thời cho phép tái sử dụng hệ thống bàn trong nhiều công việc khác nhau.

Xem thêm các sản phẩm:

• Xem thêm: Bàn hàn là gì?

• Tham khảo: Bàn hàn 2D

• Tham khảo: Bàn hàn 3D

Lợi ích của bàn gá hàn 3D kích thước 3000×1500mm

Bàn gá kích thước lớn giúp mở rộng phạm vi làm việc và tạo điều kiện bố trí nhiều điểm định vị trên cùng một hệ thống.

Đối với xưởng thường xuyên gia công nhiều loại kết cấu, hệ thống bàn 3D D16 kết hợp phụ kiện giúp thay đổi cấu hình gá linh hoạt hơn so với các bộ gá cố định.

Khi lựa chọn bàn kích thước 3000×1500mm, ngoài kích thước sản phẩm cần xem xét thêm không gian xưởng, phương án vận chuyển, vị trí lắp đặt và cấu hình chân bàn để đảm bảo phù hợp với điều kiện sử dụng thực tế.

ECO Kinh Bắc cung cấp bàn gá hàn 3D D16

ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn gang và phụ kiện gá hàn D16/D28 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.

Bàn gá hàn gang 3D D16 3000×1500mm có thể được tư vấn theo kích thước chi tiết, phương án gá và yêu cầu sử dụng thực tế.

Khách hàng có thể liên hệ ECO Kinh Bắc để được tư vấn lựa chọn bàn và hệ thống phụ kiện phù hợp.
