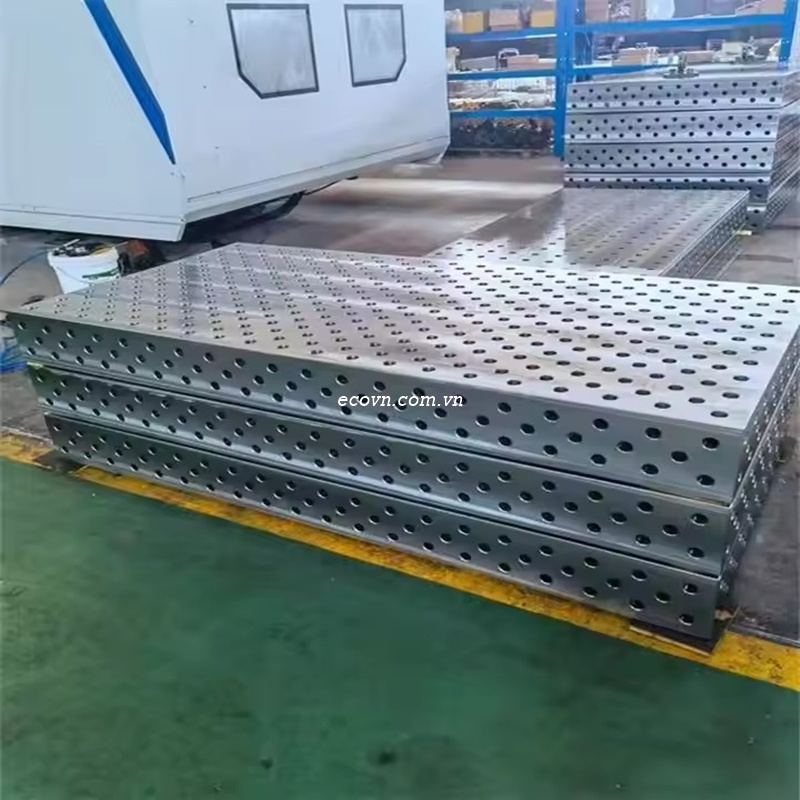

Bàn Gá Hàn Gang 3D D28 1500×1000mm Dùng Trong Cơ Khí Chính Xác

Bàn gá hàn gang 3D D28 1500×1000mm là gì?

Bàn gá hàn gang 3D D28 1500×1000mm là hệ thống bàn gá được sử dụng để định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn các sản phẩm cơ khí.

Bàn sử dụng hệ lỗ D28 – đường kính lỗ 28 mm, cho phép kết hợp với các loại phụ kiện bàn gá hàn D28 như chốt định vị, cữ chặn, khối đỡ, kẹp gá và các phụ kiện tạo góc.

Với kích thước mặt bàn 1500×1000 mm, sản phẩm tạo không gian làm việc phù hợp cho các chi tiết có kích thước vừa và lớn. Thiết kế 3D còn cho phép tận dụng các mặt đứng để tạo thêm vị trí tựa, định vị và kẹp phôi.

Thông số kỹ thuật

Lưu ý: Độ dày mặt bàn, độ phẳng, cấp chính xác, cấu hình chân bàn và xử lý bề mặt cần được xác nhận theo từng cấu hình sản phẩm thực tế.

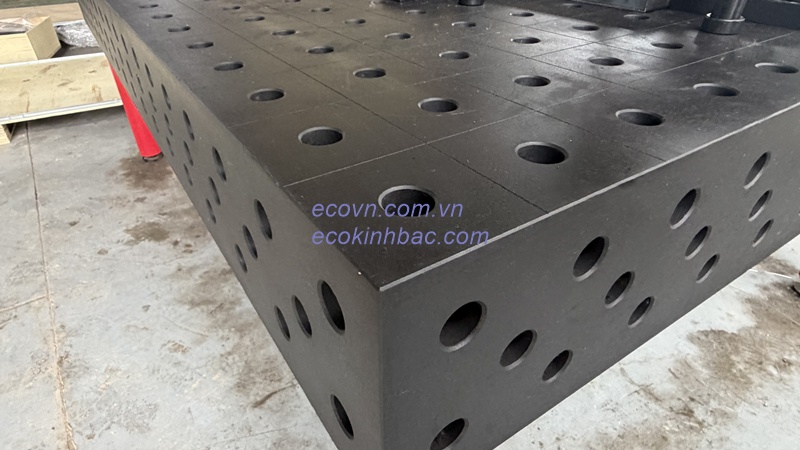

Hệ lỗ D28 hỗ trợ gá các chi tiết cơ khí

Hệ lỗ D28 cho phép bố trí các phụ kiện gá hàn có kích thước và khả năng chịu lực phù hợp với những chi tiết, kết cấu cần gá chắc chắn.

Người dùng có thể kết hợp chốt định vị, cữ chặn và khối đỡ để tạo chuẩn gá, sau đó sử dụng kẹp định vị để giữ phôi trong quá trình căn chỉnh và hàn.

Một cấu hình cơ bản có thể thực hiện theo trình tự:

Xác định chuẩn → bố trí chốt và cữ → đặt khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra → hàn.

Cách bố trí phụ kiện có thể thay đổi tùy theo hình dạng, kích thước và yêu cầu của từng sản phẩm.

Sản phẩm cùng loại

Mua bàn hàn kích thước 1000x1000mm tại đây

Mua bàn hàn kích thước 1200x1200mm tại đây

Mua bàn bàn 2D tại đây

Kích thước 1500×1000mm phù hợp với những công việc nào?

Không gian làm việc 1500×1000 mm phù hợp với nhiều loại sản phẩm cơ khí có kích thước vừa và lớn.

Bàn có thể được ứng dụng trong:

• Gá hàn khung máy và khung hộp.

• Gia công giá đỡ, bệ đỡ và kết cấu thép.

• Chế tạo jig và đồ gá cơ khí.

• Lắp ráp các cụm chi tiết.

• Gá các chi tiết dạng hộp, tấm và thanh.

• Căn chỉnh cụm kết cấu trước khi hàn.

• Gia công các sản phẩm cơ khí theo bản vẽ.

Đối với các chi tiết có kích thước lớn hơn mặt bàn, có thể cần xem xét phương án bố trí nhiều điểm gá hoặc lựa chọn bàn có kích thước phù hợp hơn với sản phẩm.

Bàn gá hàn 3D D28 hỗ trợ cơ khí chính xác như thế nào?

Trong gia công và lắp ráp cơ khí, việc xác định chuẩn và giữ đúng vị trí của phôi có ảnh hưởng trực tiếp đến quá trình kiểm tra kích thước và lắp ráp.

Bàn gá hàn 3D D28 tạo nền tảng để bố trí các điểm định vị theo bản vẽ. Khi kết hợp với phụ kiện phù hợp, người sử dụng có thể xây dựng cấu hình gá cho từng loại sản phẩm và thay đổi vị trí các điểm gá khi chuyển sang mẫu mới.

Tuy nhiên, cần lưu ý rằng hệ lỗ D28 hoặc kích thước bàn không tự quyết định độ chính xác của sản phẩm. Đối với các công việc yêu cầu độ chính xác cao, cần xem xét đồng thời độ phẳng và độ chính xác của bàn, độ chính xác của hệ lỗ, phụ kiện định vị, phương pháp gá và thiết bị kiểm tra.

Xem thêm các sản phẩm:

• Xem thêm: Bàn hàn là gì?

• Tham khảo: Bàn hàn 2D

• Tham khảo: Bàn hàn 3D

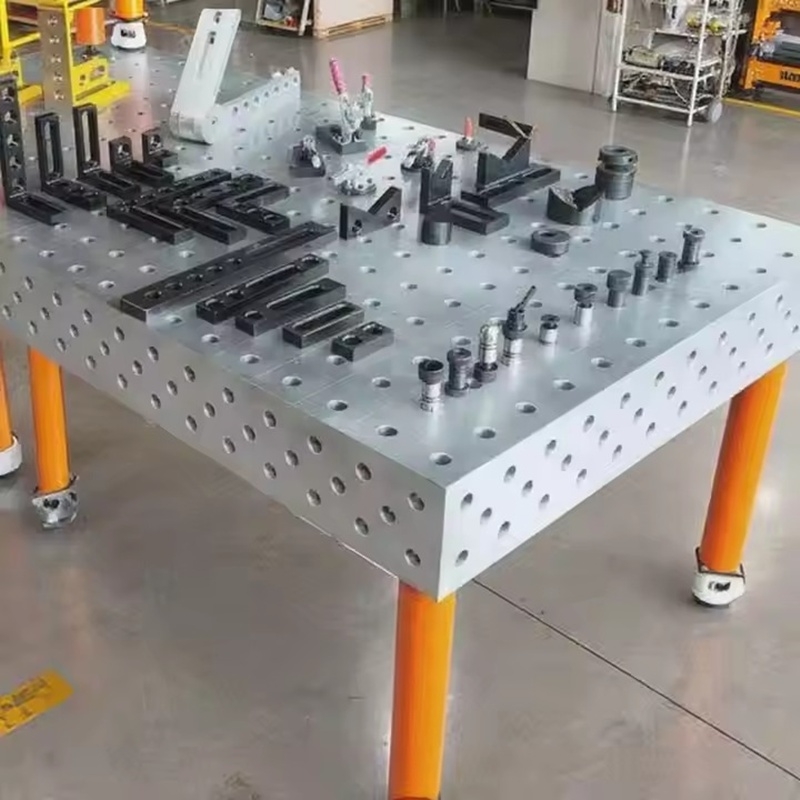

Kết hợp bàn D28 với phụ kiện gá hàn

Bàn gá hàn gang 3D D28 1500×1000mm có thể kết hợp với nhiều nhóm phụ kiện:

Chốt định vị

Dùng để xác định vị trí của phôi và tạo điểm chuẩn trong quá trình gá.

Cữ và khối định vị

Hỗ trợ tạo mặt chặn, mặt tựa và các vị trí tham chiếu cho chi tiết.

Khối V

Phù hợp khi cần gá các chi tiết dạng tròn, ống hoặc thanh có tiết diện đặc biệt.

Kẹp định vị

Tạo lực giữ phôi sau khi đã căn chỉnh, hạn chế dịch chuyển trong quá trình gia công và hàn.

Bộ điều chỉnh độ cao và vòng đệm

Có thể được sử dụng khi cần thay đổi cao độ hoặc bù khoảng cách trong cấu hình gá.

Việc kết hợp nhiều nhóm phụ kiện giúp bàn D28 trở thành một nền tảng gá có thể thay đổi theo từng sản phẩm.

Ưu điểm khi sử dụng bàn gá hàn 3D D28

Bàn 3D D28 tạo điều kiện để người dùng xây dựng cấu hình gá linh hoạt thay vì phụ thuộc hoàn toàn vào một bộ đồ gá cố định.

Với kích thước 1500×1000 mm, người dùng có thể bố trí nhiều điểm gá trên cùng một mặt bàn. Các phụ kiện có thể tháo lắp và thay đổi vị trí, thuận tiện khi chuyển đổi giữa các loại sản phẩm.

Đối với xưởng gia công nhiều mẫu hàng, đây là một giải pháp giúp tăng khả năng tái sử dụng phụ kiện và chủ động hơn trong việc thiết lập đồ gá.

ECO Kinh Bắc cung cấp bàn gá hàn 3D D28

ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn gang và phụ kiện gá hàn D28/D16 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.

Bàn gá hàn gang 3D D28 1500×1000mm có thể được tư vấn theo kích thước sản phẩm, phương án định vị và yêu cầu sử dụng thực tế.

Khách hàng có nhu cầu về bàn gá hàn D28 hoặc phụ kiện D28 có thể liên hệ ECO Kinh Bắc để được tư vấn cấu hình phù hợp.
