Bàn Gá Hàn Gang 3D D28 1500×1500mm Dùng Trong Cơ Khí Chính Xác

Bàn gá hàn gang 3D D28 1500×1500mm là gì?

Bàn gá hàn gang 3D D28 1500×1500mm là hệ thống bàn gá được sử dụng để định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn cơ khí.

Với kích thước 1500×1500 mm, bàn cung cấp không gian làm việc rộng, phù hợp với nhiều loại khung, cụm chi tiết và kết cấu có kích thước vừa đến lớn. Hệ lỗ D28 – đường kính 28 mm cho phép kết hợp với các phụ kiện gá hàn D28 để xây dựng cấu hình gá theo từng sản phẩm.

Thiết kế 3D giúp mở rộng khả năng gá đặt so với bàn 2D, đặc biệt khi cần sử dụng các mặt đứng để tạo thêm điểm chuẩn, điểm tựa hoặc vị trí kẹp cho phôi.

Thông số kỹ thuật

Lưu ý: Độ dày mặt bàn, cấp chính xác, độ phẳng, cấu hình chân và xử lý bề mặt cần xác nhận theo bản vẽ hoặc cấu hình sản phẩm thực tế.

Sản phẩm cùng loại

Mua bàn hàn kích thước 2400x1200mm tại đây

Mua bàn hàn kích thước 1200x1200mm tại đây

Mua bàn bàn 2D tại đây

Hệ lỗ D28 cho khả năng gá các chi tiết lớn

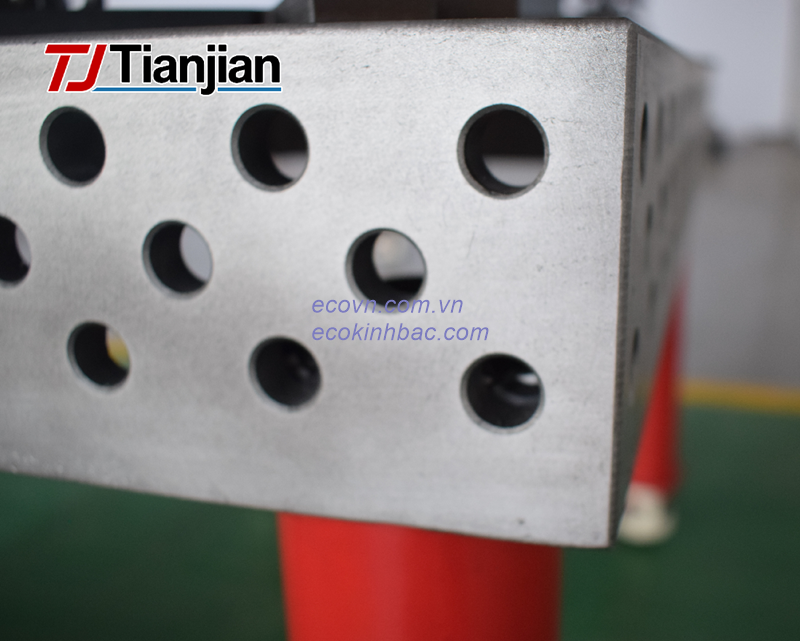

Bàn gá hàn D28 sử dụng hệ lỗ Ø28 mm, phù hợp với các phụ kiện D28 có kích thước và kết cấu tương ứng.

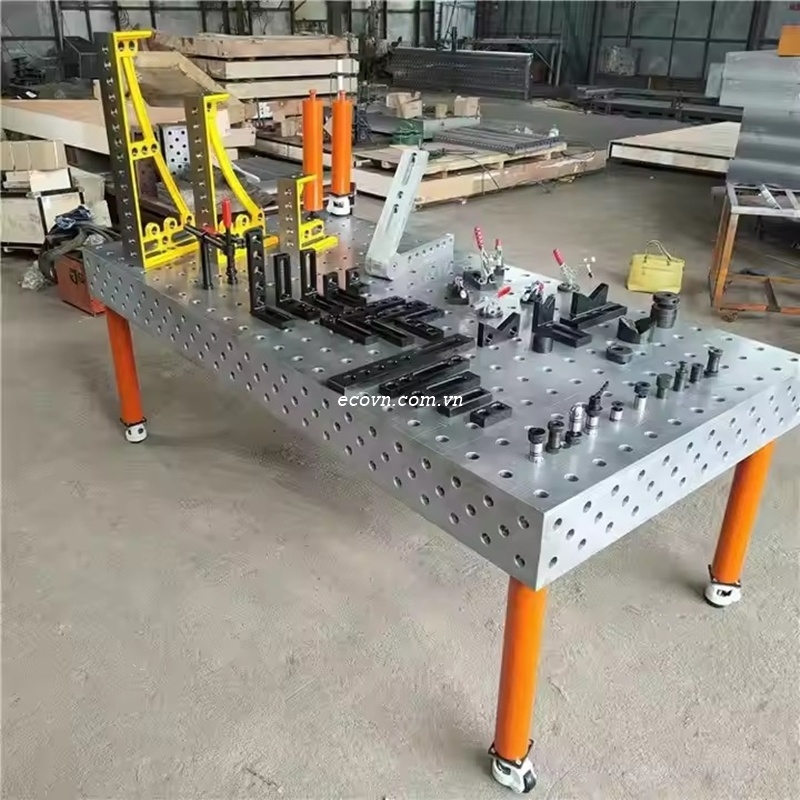

Người dùng có thể bố trí chốt định vị, cữ chặn, khối đỡ, kẹp gá và các phụ kiện tạo góc tùy theo hình dạng sản phẩm. Các phụ kiện được tháo lắp và thay đổi vị trí, giúp cấu hình gá có thể điều chỉnh khi chuyển sang sản phẩm khác.

Với bàn kích thước 1500×1500 mm, người sử dụng có thể bố trí nhiều điểm định vị trên cùng một khu vực làm việc, thuận tiện khi gá các cụm chi tiết hoặc kết cấu có nhiều vị trí cần kiểm soát.

Ứng dụng trong cơ khí chính xác

Bàn gá hàn là nền tảng để xây dựng hệ thống chuẩn trong quá trình lắp ráp và hàn. Khi kết hợp bàn với phụ kiện định vị phù hợp, người thợ có thể xác định vị trí của phôi trước khi kẹp và tiến hành gia công.

Bàn D28 1500×1500 mm có thể ứng dụng trong:

• Gia công khung máy và khung hộp.

• Gá hàn kết cấu thép.

• Chế tạo bệ máy và giá đỡ.

• Lắp ráp các cụm chi tiết cơ khí.

• Chế tạo jig và đồ gá.

• Định vị bản mã và chi tiết kết cấu.

• Gá các sản phẩm có kích thước lớn.

• Căn chỉnh chi tiết trước khi hàn.

Đối với những công việc yêu cầu độ chính xác cao, cần xem xét đồng thời độ phẳng của bàn, độ chính xác hệ lỗ, độ chính xác của phụ kiện, phương pháp định vị và quy trình kiểm tra. Không nên đánh giá độ chính xác chỉ dựa vào kích thước bàn hoặc đường kính lỗ.

Kết hợp bàn D28 với phụ kiện gá hàn

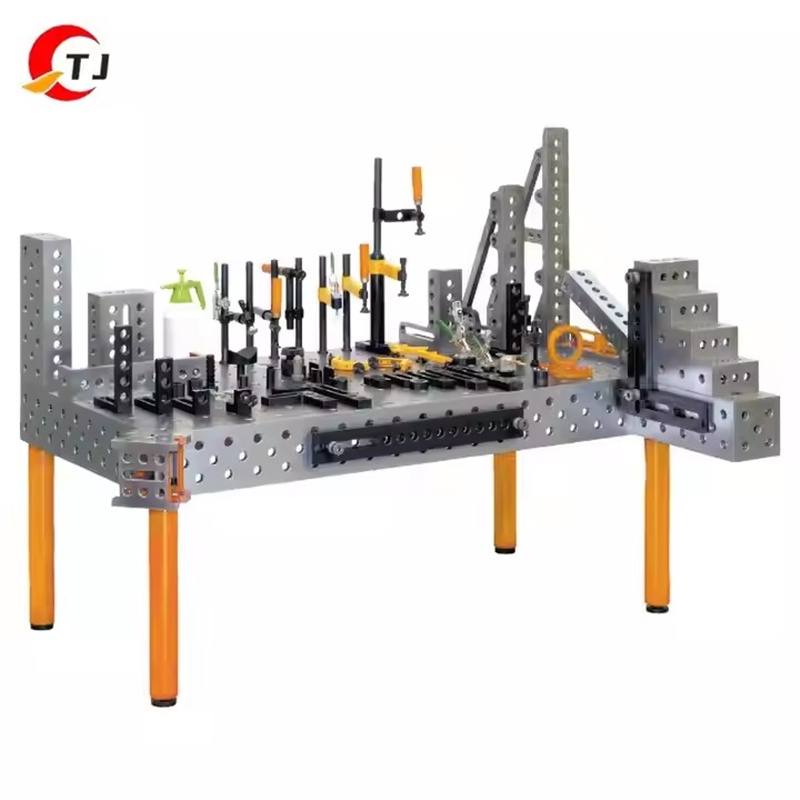

Bàn gá hàn gang 3D D28 1500×1500 mm có thể kết hợp với nhiều nhóm phụ kiện:

Chốt định vị

Dùng để xác định vị trí tương quan giữa phôi và hệ thống lỗ trên bàn.

Cữ chặn và khối định vị

Tạo điểm chuẩn, điểm giới hạn và mặt tựa cho chi tiết trong quá trình gá.

Khối đỡ

Dùng để nâng đỡ các vị trí cần thiết, đặc biệt với chi tiết có hình dạng không đồng đều.

Kẹp gá

Tạo lực giữ phôi sau khi đã căn chỉnh, hạn chế dịch chuyển trong quá trình hàn.

Khối V và phụ kiện góc

Hỗ trợ gá ống, thanh tròn, chi tiết góc hoặc các kết cấu cần định vị theo nhiều hướng.

Sự kết hợp giữa bàn D28 và hệ thống phụ kiện giúp người dùng xây dựng đồ gá theo từng sản phẩm và có thể tái sử dụng cho nhiều công việc khác nhau.

Quy trình gá cơ bản trên bàn D28

Một phương án gá có thể thực hiện theo trình tự:

Xác định chuẩn → bố trí cữ và chốt → đặt khối đỡ → đưa phôi vào vị trí → căn chỉnh → kẹp cố định → kiểm tra → hàn đính → kiểm tra lại → hoàn thiện.

Việc xác định chuẩn và bố trí các điểm định vị ngay từ đầu giúp quá trình gá được nhất quán hơn, đặc biệt khi sản phẩm có nhiều kích thước và vị trí cần kiểm soát.

Xem thêm các sản phẩm:

• Xem thêm: Bàn hàn là gì?

• Tham khảo: Bàn hàn 2D

• Tham khảo: Bàn hàn 3D

Vì sao nên sử dụng bàn gá hàn 3D D28 1500×1500mm?

Kích thước 1500×1500 mm tạo không gian làm việc lớn, trong khi hệ lỗ D28 cho phép sử dụng các phụ kiện gá tương thích để xây dựng cấu hình gá đa dạng.

Thiết kế 3D còn giúp tận dụng các mặt đứng để tạo thêm điểm tựa và điểm định vị, phù hợp với những kết cấu có nhiều mặt hoặc cần gá theo phương vuông góc.

Đối với xưởng cơ khí gia công nhiều loại sản phẩm, khả năng thay đổi vị trí phụ kiện giúp bàn gá có thể được sử dụng cho nhiều quy trình khác nhau thay vì phụ thuộc vào một bộ đồ gá cố định.

ECO Kinh Bắc cung cấp bàn gá hàn 3D D28

ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn gang và phụ kiện gá hàn D28/D16 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.

Bàn gá hàn gang 3D D28 1500×1500mm có thể được tư vấn theo nhu cầu về kích thước chi tiết, phương án gá và hệ thống phụ kiện sử dụng.

Khách hàng có thể liên hệ ECO Kinh Bắc để được tư vấn cấu hình bàn và phụ kiện phù hợp với nhu cầu gia công thực tế.
