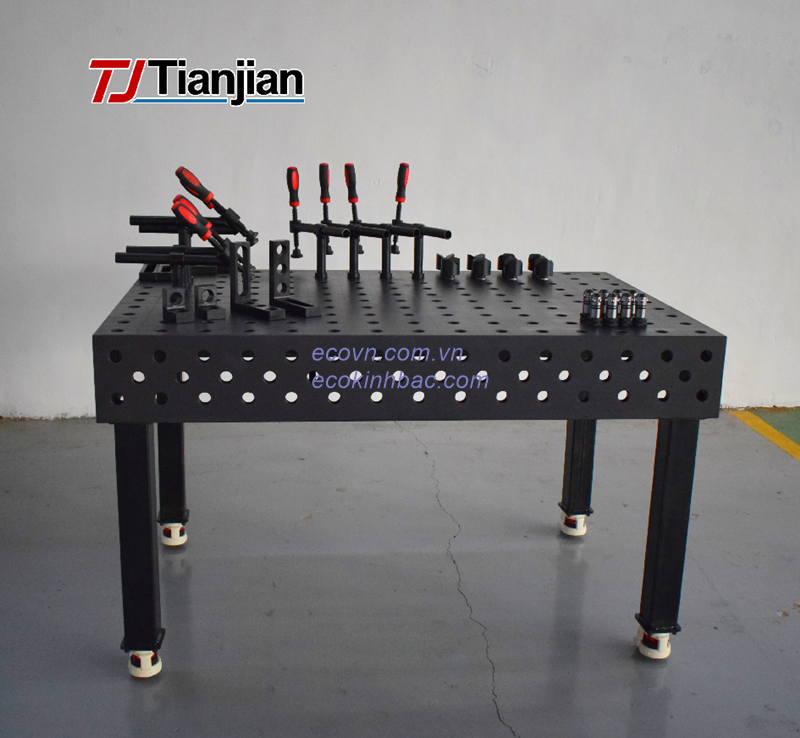

Bàn gá hàn gang 3D D28 2000×1000mm là hệ thống bàn gá được sử dụng để định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn các kết cấu cơ khí.
Với kích thước mặt bàn 2000×1000 mm, sản phẩm cung cấp không gian làm việc rộng cho các chi tiết có kích thước vừa và lớn. Hệ lỗ D28 – Ø28 mm cho phép kết hợp với các loại phụ kiện gá hàn D28 như chốt, cữ, khối đỡ, kẹp và phụ kiện tạo góc.
Thiết kế 3D giúp người dùng có thêm các mặt chuẩn và vị trí gá ở nhiều hướng, thuận tiện khi cần định vị các chi tiết dạng khung, hộp hoặc kết cấu có nhiều mặt.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Gang |
| Hệ lỗ | D28 – Ø28 mm |
| Kích thước mặt bàn | 2000 × 1000 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D28 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, jig và đồ gá |
Lưu ý: Các thông số như độ dày mặt bàn, độ phẳng, cấp chính xác, cấu hình chân và xử lý bề mặt cần được xác nhận theo bản vẽ hoặc cấu hình sản phẩm thực tế.
Mua bàn hàn kích thước 1000x1000mm tại đây
Mua bàn hàn kích thước 2000x1500mm tại đây
Hệ lỗ D28 sử dụng đường kính lỗ 28 mm, phù hợp với nhóm phụ kiện gá hàn D28 có kích thước và khả năng chịu lực phù hợp với các phương án gá lớn hơn.
Trên mặt bàn, người dùng có thể bố trí chốt định vị, cữ chặn, khối đỡ và kẹp theo vị trí cần thiết. Khi thay đổi sản phẩm, các phụ kiện có thể tháo ra và bố trí lại để tạo cấu hình gá mới.
Điều này đặc biệt hữu ích tại các xưởng thường xuyên gia công nhiều loại khung, giá đỡ, kết cấu máy và sản phẩm cơ khí theo bản vẽ.
Diện tích làm việc 2000×1000 mm cho phép bố trí nhiều điểm gá trên cùng một mặt bàn. Bàn có thể được sử dụng trong các công việc như:
Gá hàn khung thép và khung máy.
Gia công kết cấu hộp kích thước lớn.
Chế tạo giá đỡ, bệ máy và khung thiết bị.
Gá các cụm chi tiết trước khi hàn.
Chế tạo jig và đồ gá cơ khí.
Căn chỉnh kết cấu trước khi hàn.
Lắp ráp các cụm chi tiết theo bản vẽ.
Hỗ trợ kiểm tra vị trí tương quan giữa các chi tiết.
Trong gia công cơ khí, độ chính xác của sản phẩm không chỉ phụ thuộc vào bàn gá mà còn liên quan đến phương pháp định vị, phụ kiện, dụng cụ đo và quy trình kiểm tra.
Bàn gá hàn 3D D28 tạo nền tảng để bố trí các điểm chuẩn và điểm kẹp theo yêu cầu của từng sản phẩm. Người sử dụng có thể xác định chuẩn, bố trí chốt và cữ, đặt phôi, căn chỉnh rồi cố định trước khi thực hiện hàn hoặc lắp ráp.
Với các công việc yêu cầu kiểm soát kích thước chặt chẽ, cần kiểm tra độ phẳng và độ chính xác của bàn, độ chính xác hệ lỗ, tình trạng phụ kiện và phương pháp gá. Kích thước bàn hoặc đường kính lỗ D28 không tự động quyết định độ chính xác cuối cùng của sản phẩm.

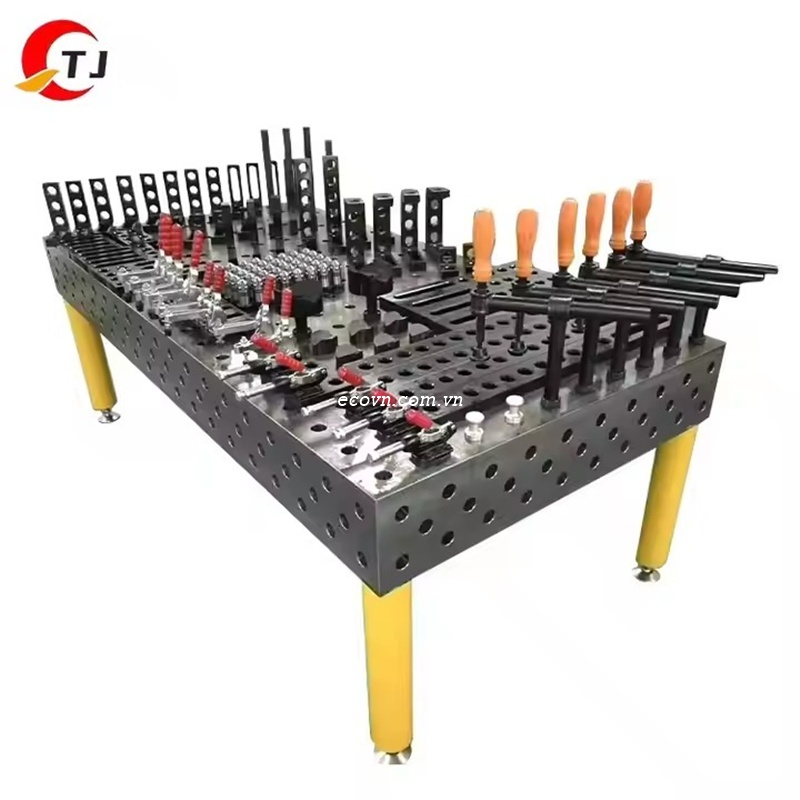

Bàn gá hàn gang 3D D28 2000×1000mm có thể kết hợp với nhiều nhóm phụ kiện:
Chốt định vị: xác định vị trí của phôi.
Cữ chặn: tạo điểm chuẩn và giới hạn chuyển động.
Khối đỡ: nâng đỡ chi tiết trong quá trình gá.
Kẹp định vị: giữ phôi cố định.
Khối V: hỗ trợ gá ống và chi tiết dạng tròn.
Khối chữ L/U: tạo điểm tựa cho các kết cấu có hình dạng đặc biệt.
Phụ kiện góc: hỗ trợ định vị chi tiết theo các góc khác nhau.
Bộ điều chỉnh độ cao và vòng đệm: hỗ trợ điều chỉnh vị trí khi cần thiết.
Một cấu hình gá cơ bản có thể thực hiện theo trình tự:
Xác định chuẩn → bố trí chốt và cữ → đặt khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra → hàn đính → kiểm tra lại.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Bàn có diện tích làm việc lớn giúp người dùng bố trí nhiều điểm định vị và kẹp trên cùng một hệ thống. Thiết kế 3D cũng hỗ trợ gá các chi tiết từ nhiều hướng, đặc biệt với những kết cấu dạng khung hoặc hộp.
Khi kết hợp với hệ phụ kiện D28, bàn có thể được cấu hình lại cho nhiều sản phẩm khác nhau. Điều này giúp tăng tính linh hoạt của hệ thống gá trong xưởng cơ khí và hạn chế sự phụ thuộc vào các bộ gá cố định.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn gang và phụ kiện gá hàn D28/D16 phục vụ các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.
Bàn gá hàn gang 3D D28 2000×1000mm có thể được tư vấn theo kích thước chi tiết, phương án định vị và cấu hình phụ kiện sử dụng thực tế.
Khách hàng có nhu cầu tìm hiểu bàn gá hàn D28 và phụ kiện đi kèm có thể liên hệ ECO Kinh Bắc để được tư vấn cấu hình phù hợp.
