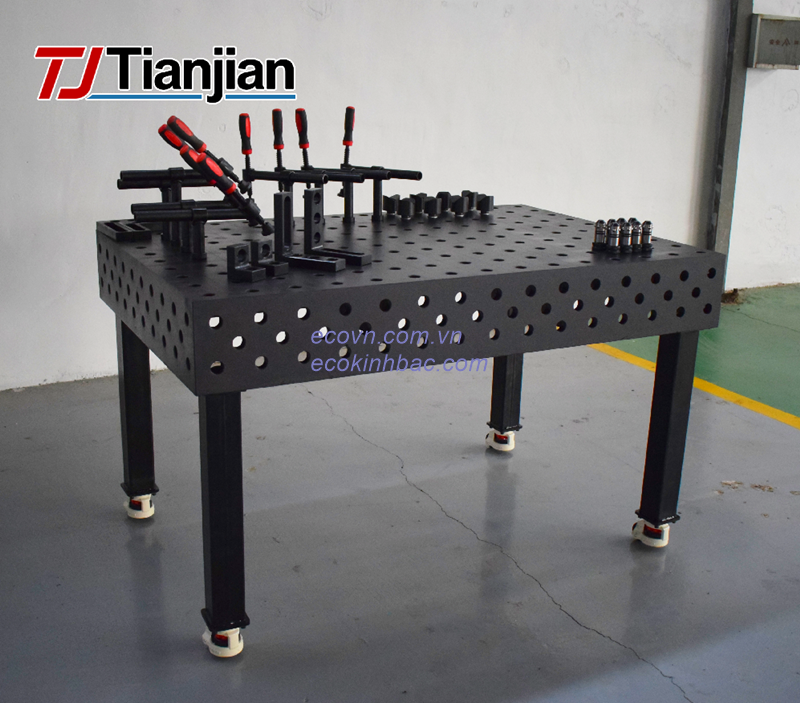

Bàn Gá Hàn Gang 3D D28 2400×1200mm Dùng Trong Cơ Khí Chính Xác

Bàn gá hàn gang 3D D28 2400×1200mm là gì?

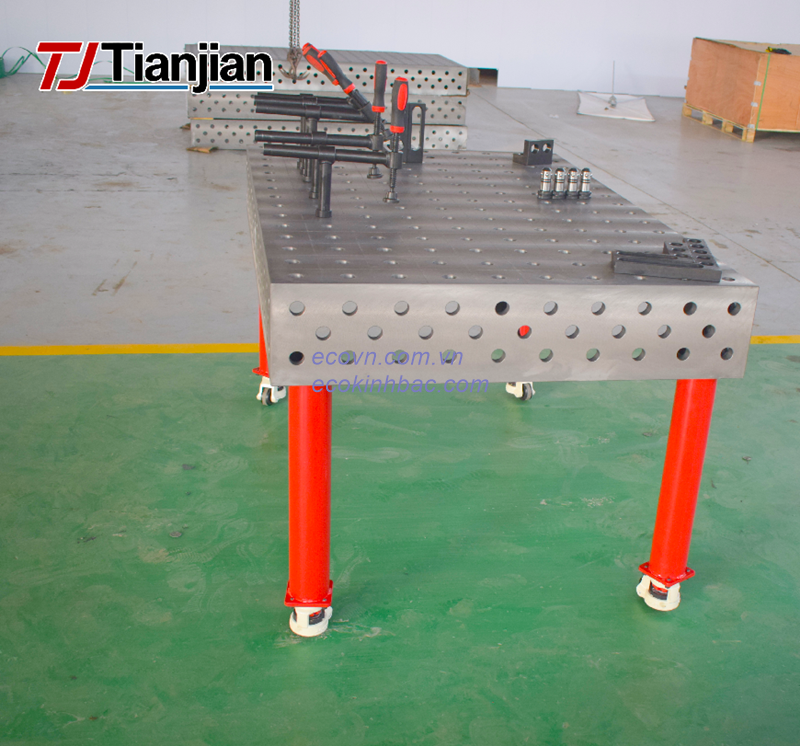

Bàn gá hàn gang 3D D28 2400×1200mm là hệ thống bàn gá có diện tích làm việc lớn, được sử dụng để định vị, căn chỉnh và cố định các chi tiết trong quá trình gia công, lắp ráp và hàn cơ khí.

Bàn sử dụng hệ lỗ D28 – đường kính lỗ 28 mm, phù hợp với hệ thống phụ kiện gá hàn D28. Người dùng có thể bố trí chốt, cữ, khối đỡ, kẹp và các phụ kiện định vị theo hình dạng thực tế của sản phẩm.

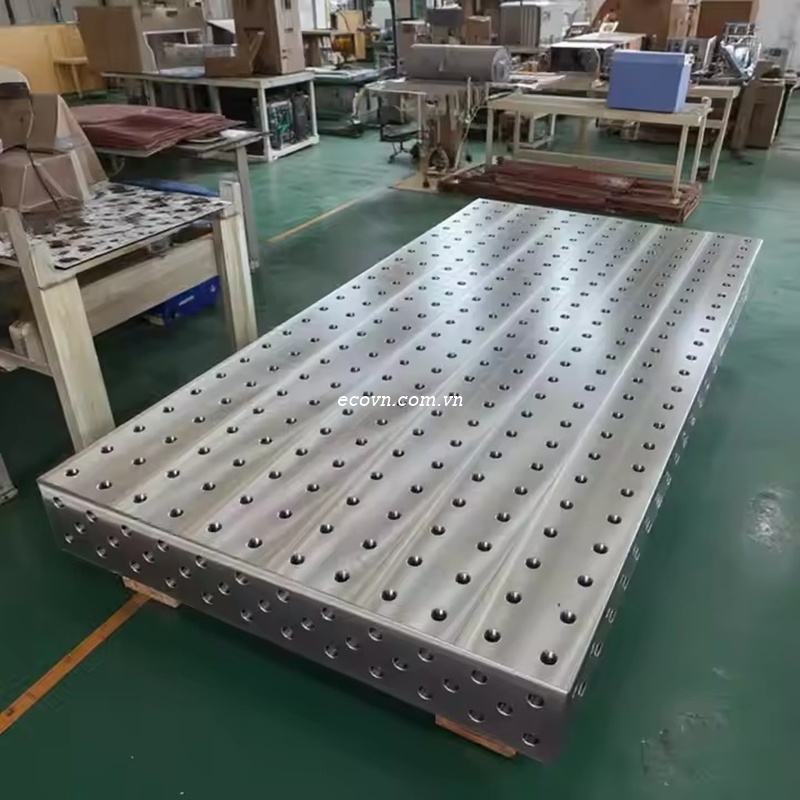

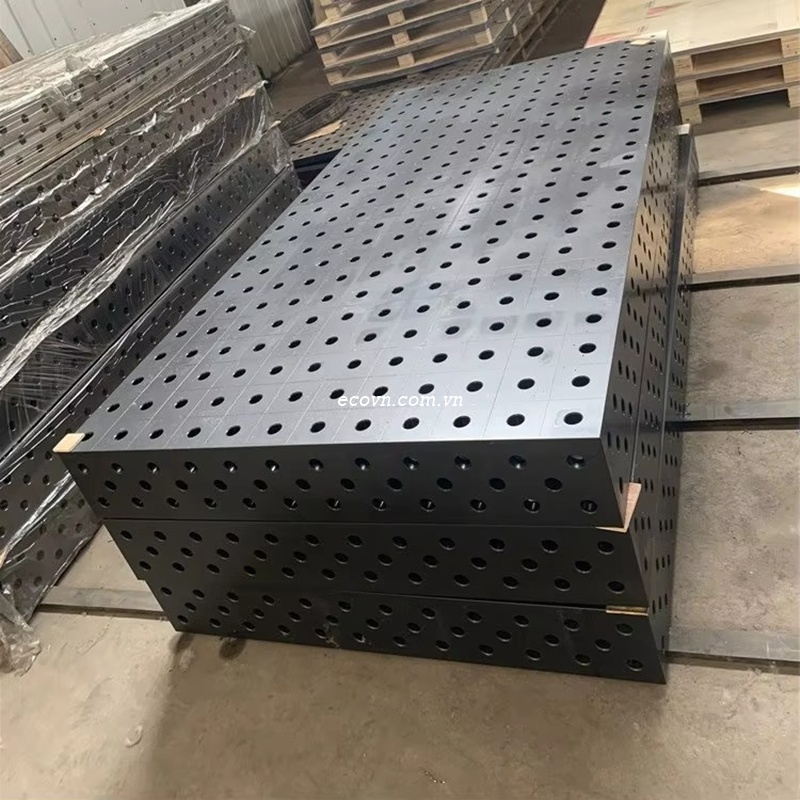

Với kích thước 2400×1200 mm, bàn cung cấp không gian làm việc rộng, phù hợp khi cần gá các khung máy, kết cấu hộp, bệ đỡ hoặc cụm chi tiết có kích thước lớn.

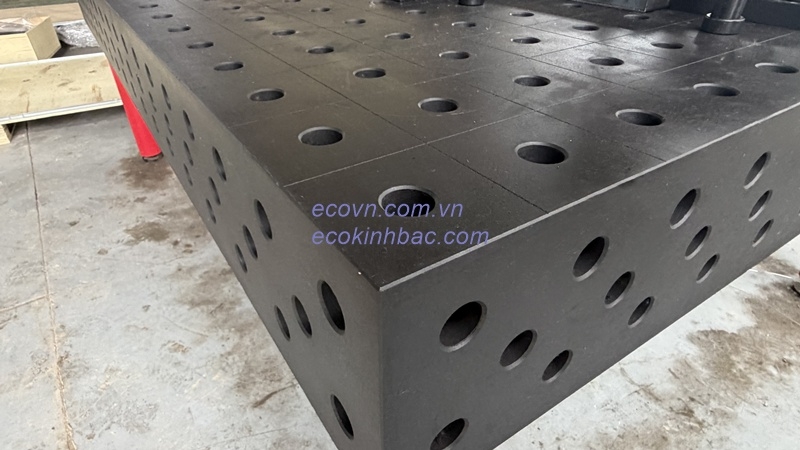

Thiết kế 3D cho phép tận dụng cả mặt bàn và các mặt đứng để tạo thêm điểm chuẩn, điểm tựa và vị trí kẹp trong những phương án gá phức tạp.

Thông số kỹ thuật

Lưu ý: Các thông số như độ dày mặt bàn, cấp chính xác, độ phẳng, cấu hình chân và xử lý bề mặt cần xác nhận theo bản vẽ hoặc cấu hình sản phẩm thực tế.

Sản phẩm cùng loại

Mua bàn hàn kích thước 2400x1200mm tại đây

Mua bàn hàn kích thước 1500x1500mm tại đây

Mua bàn bàn 2D tại đây

Kích thước 2400×1200mm phù hợp cho chi tiết lớn

Diện tích làm việc 2400×1200 mm cho phép bố trí các chi tiết có kích thước lớn trên cùng một hệ thống gá. Đây là lợi thế khi sản phẩm cần nhiều điểm định vị hoặc cần duy trì vị trí tương quan giữa nhiều cụm chi tiết.

Bàn có thể được sử dụng trong các công việc:

• Gá hàn khung máy và khung kết cấu.

• Gia công kết cấu thép dạng hộp.

• Lắp ráp bệ máy và giá đỡ.

• Gá các cụm chi tiết dài.

• Chế tạo jig và đồ gá cơ khí.

• Căn chỉnh chi tiết trước khi hàn.

• Kiểm tra và điều chỉnh vị trí các cụm lắp ráp.

Việc lựa chọn kích thước bàn cần dựa trên kích thước sản phẩm, số lượng điểm gá và không gian thao tác cần thiết.

Hệ lỗ D28 hỗ trợ định vị và gá phôi

Hệ lỗ D28 – Ø28 mm là nền tảng để bố trí phụ kiện trên bàn gá. So với hệ D16, D28 thường được sử dụng cho các cấu hình cần phụ kiện có kích thước và khả năng gá phù hợp với các kết cấu lớn hơn.

Một cấu hình gá cơ bản có thể bố trí:

Chốt định vị → cữ chặn → khối đỡ → đặt phôi → căn chỉnh → kẹp cố định.

Tùy theo hình dạng chi tiết, người dùng có thể bổ sung khối V, khối chữ L, khối chữ U, phụ kiện góc hoặc bộ điều chỉnh độ cao để hoàn thiện cấu hình gá.

Ứng dụng trong cơ khí chính xác

Trong gia công và lắp ráp cơ khí, bàn gá có vai trò tạo nền tảng chuẩn để định vị phôi và duy trì vị trí trong quá trình thao tác.

Với bàn D28 kích thước 2400×1200 mm, người dùng có thể bố trí nhiều điểm định vị theo bản vẽ sản phẩm. Khi thay đổi sản phẩm, vị trí các phụ kiện cũng có thể được điều chỉnh để tạo cấu hình gá mới.

Tuy nhiên, hệ lỗ D28 và kích thước bàn không tự động quyết định độ chính xác của toàn bộ quá trình. Khi sử dụng cho cơ khí chính xác, cần xem xét đồng thời độ phẳng và độ chính xác của bàn, độ chính xác lỗ, chất lượng phụ kiện, phương pháp định vị và quy trình kiểm tra.

Kết hợp bàn D28 với phụ kiện gá hàn

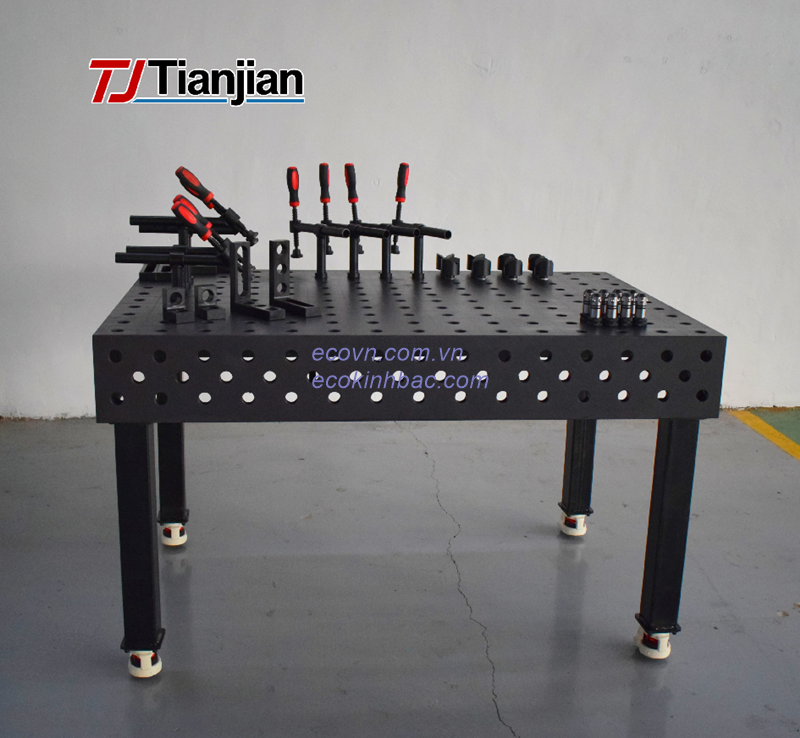

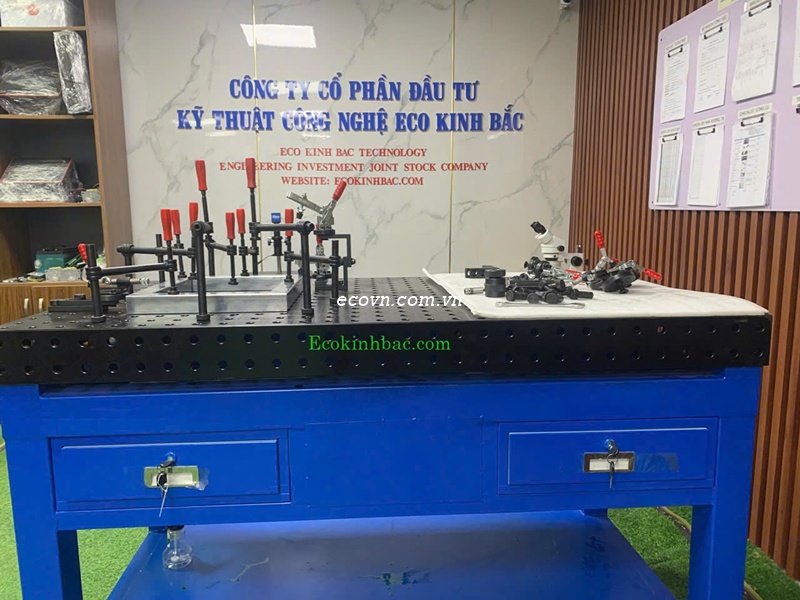

Bàn gá hàn 3D D28 có thể kết hợp với nhiều nhóm phụ kiện:

Chốt định vị

Dùng để xác định vị trí tương quan giữa phôi và bàn gá.

Cữ và khối định vị

Tạo điểm chuẩn, điểm chặn và mặt tựa cho chi tiết.

Khối đỡ

Hỗ trợ nâng đỡ các vị trí cần thiết, đặc biệt với phôi có kích thước lớn hoặc hình dạng không phẳng.

Kẹp gá

Giữ phôi cố định sau khi đã căn chỉnh đúng vị trí.

Khối V và phụ kiện góc

Hỗ trợ gá các chi tiết dạng ống, thanh tròn, khung hộp hoặc kết cấu cần định vị theo góc.

Sự kết hợp giữa bàn D28 và hệ thống phụ kiện giúp người dùng xây dựng nhiều phương án gá khác nhau trên cùng một hệ thống bàn.

Xem thêm các sản phẩm:

• Xem thêm: Bàn hàn là gì?

• Tham khảo: Bàn hàn 2D

• Tham khảo: Bàn hàn 3D

Lợi ích khi sử dụng bàn gá hàn 3D D28

Bàn gá hàn 3D D28 2400×1200 mm cung cấp không gian làm việc rộng và nhiều vị trí để bố trí phụ kiện định vị.

Đối với các xưởng thường xuyên thay đổi sản phẩm, hệ thống bàn 3D có thể giúp tái sử dụng phụ kiện, thay đổi cấu hình gá và giảm sự phụ thuộc vào các bộ gá cố định.

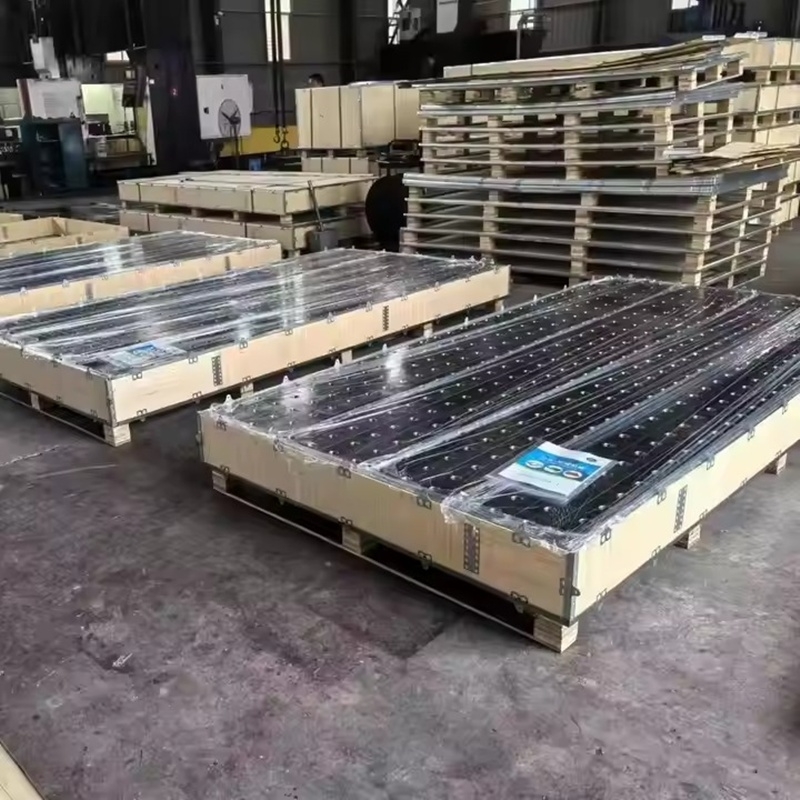

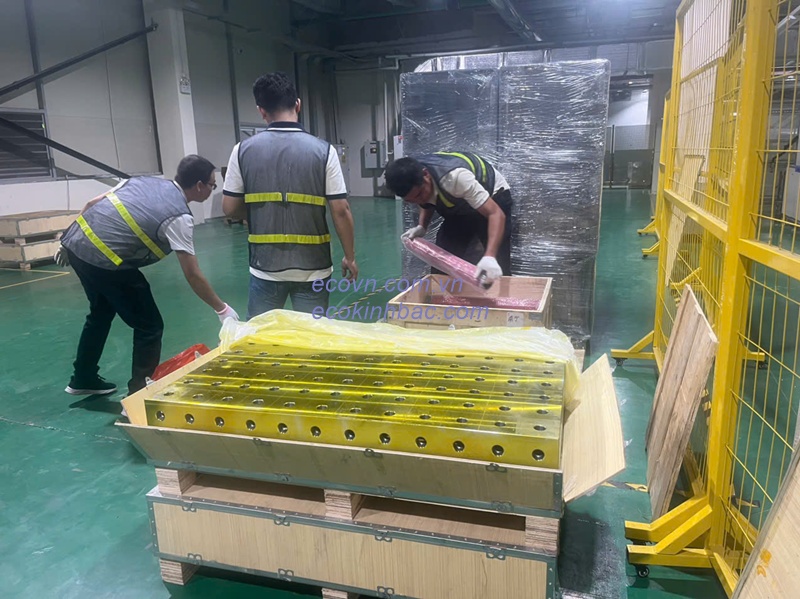

Đối với bàn có kích thước lớn như 2400×1200 mm, cần đồng thời tính toán phương án vận chuyển, lắp đặt, bố trí chân bàn và không gian thao tác để đảm bảo phù hợp với điều kiện thực tế của xưởng.

ECO Kinh Bắc cung cấp bàn gá hàn 3D D28

ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn gang và phụ kiện gá hàn D16/D28 phục vụ các nhu cầu gia công, lắp ráp, chế tạo jig và đồ gá cơ khí.

Bàn gá hàn gang 3D D28 2400×1200 mm có thể được tư vấn theo kích thước sản phẩm, phương án định vị và cấu hình phụ kiện cần sử dụng.

Khách hàng có nhu cầu về bàn gá hàn D28 hoặc cần tư vấn phương án gá cho chi tiết kích thước lớn có thể liên hệ ECO Kinh Bắc để được hỗ trợ kỹ thuật.
