Bàn Gá Hàn Gang 3D D28 3000×1500mm Dùng Trong Cơ Khí Chính Xác

Bàn gá hàn gang 3D D28 3000×1500mm là gì?

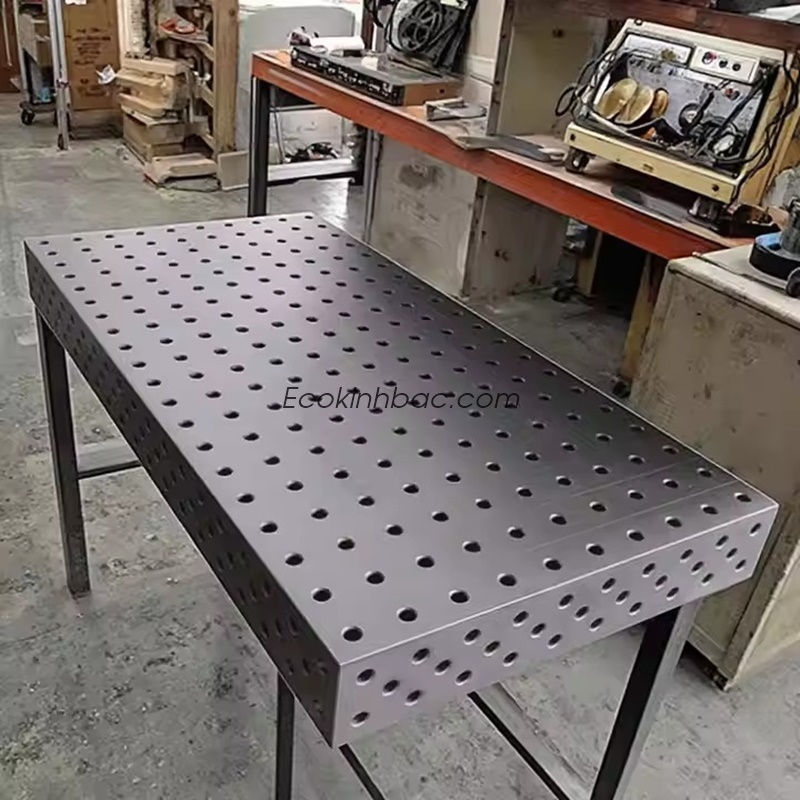

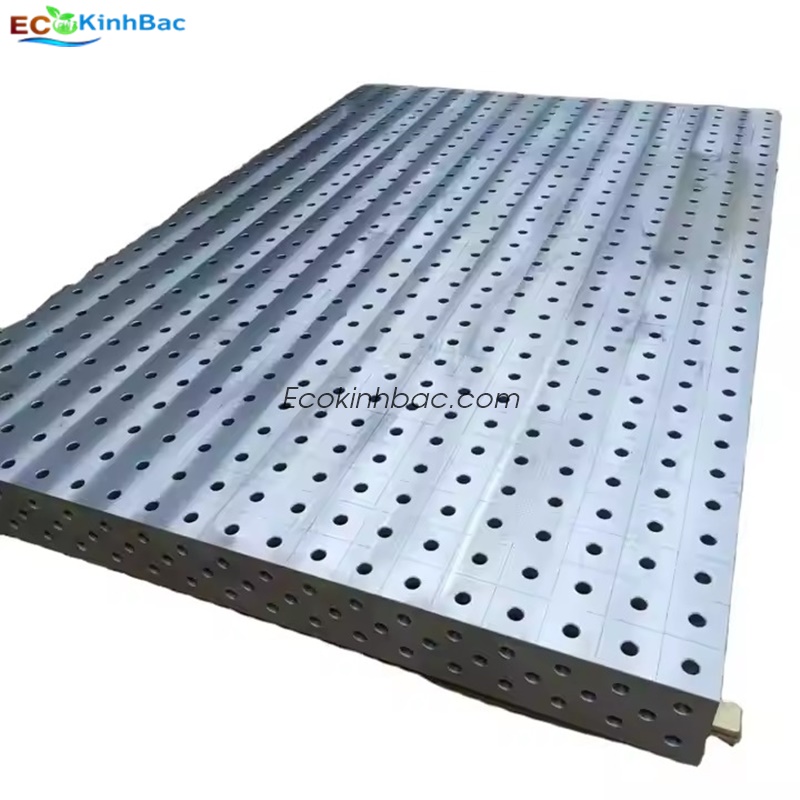

Bàn gá hàn gang 3D D28 3000×1500mm là hệ thống bàn gá có diện tích làm việc lớn, được sử dụng để định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn kết cấu cơ khí

Với kích thước 3000×1500 mm, bàn tạo không gian rộng để bố trí các chi tiết dài, khung kết cấu hoặc nhiều cụm chi tiết trên cùng một hệ thống gá.

Bàn sử dụng hệ lỗ D28 – đường kính lỗ 28 mm, phù hợp với hệ thống phụ kiện bàn gá hàn D28 như chốt định vị, cữ chặn, khối đỡ, kẹp và các phụ kiện tạo góc.

Thiết kế 3D giúp người sử dụng có thêm các mặt đứng để bố trí điểm tựa, cữ và cơ cấu kẹp, từ đó tạo nhiều phương án gá cho những kết cấu có hình dạng phức tạp.

Thông số kỹ thuật

Lưu ý: Các thông số như độ dày mặt bàn, độ phẳng, cấp chính xác, cấu hình chân bàn và xử lý bề mặt cần được xác nhận theo bản vẽ hoặc cấu hình sản phẩm thực tế.

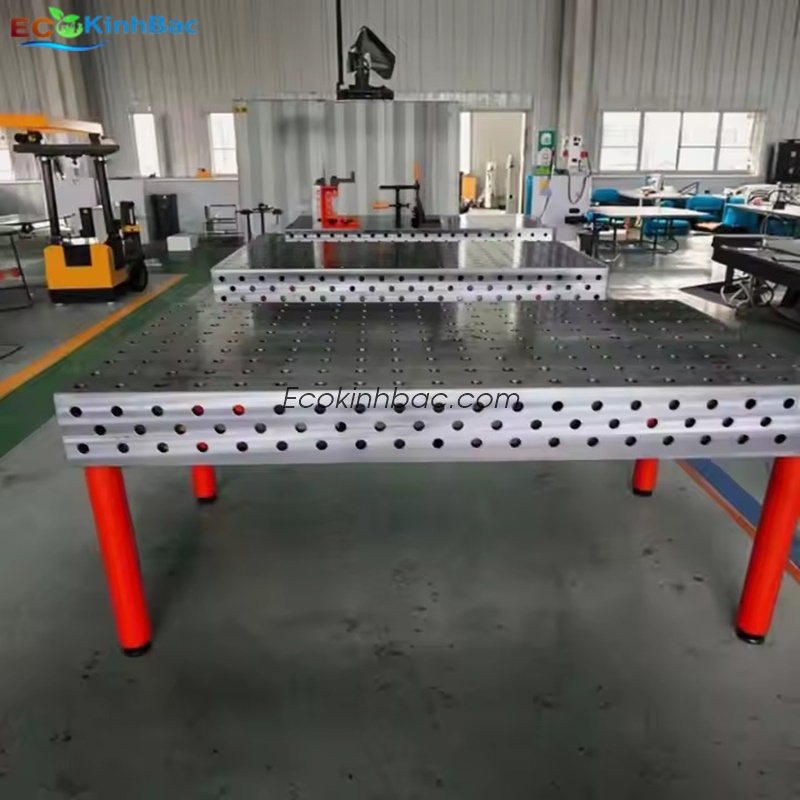

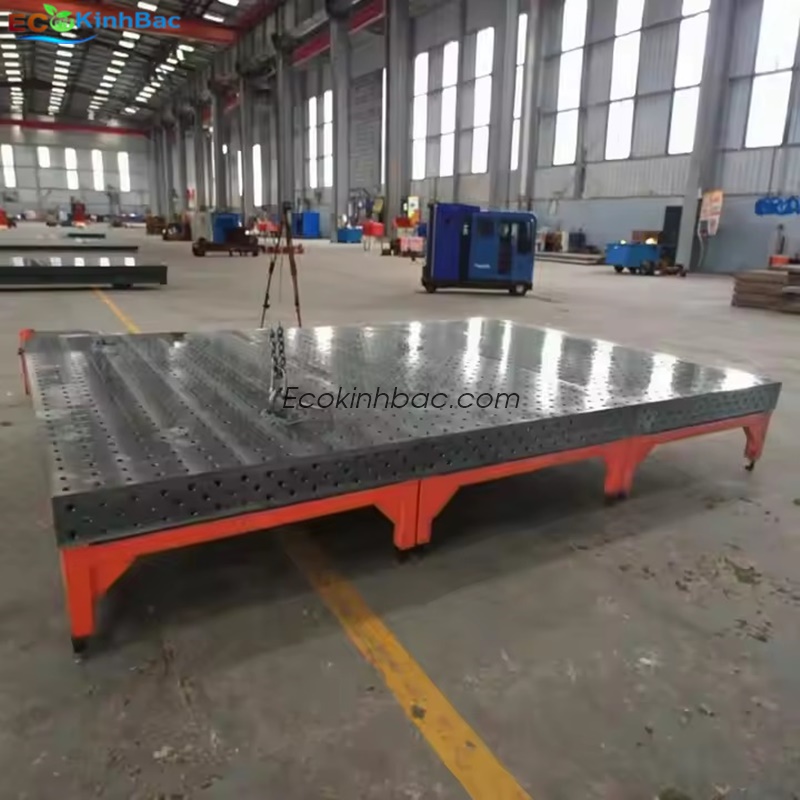

Kích thước 3000×1500mm phù hợp cho kết cấu lớn

Diện tích làm việc 3000×1500 mm phù hợp với các sản phẩm có kích thước lớn, đặc biệt khi cần bố trí nhiều điểm gá và nhiều phụ kiện trên cùng một mặt bàn.

Không gian rộng giúp người dùng có thể thiết lập nhiều điểm chuẩn theo hình dạng thực tế của phôi. Đối với các kết cấu dài, việc bố trí nhiều điểm đỡ và điểm kẹp cũng thuận tiện hơn.

Bàn có thể được sử dụng trong các công việc:

• Gá hàn khung máy kích thước lớn.

• Gia công khung hộp và kết cấu thép.

• Chế tạo bệ máy, giá đỡ và khung thiết bị.

• Gá các cụm chi tiết dài.

• Chế tạo jig và đồ gá cơ khí.

• Lắp ráp cụm kết cấu trước khi hàn.

• Căn chỉnh chi tiết theo bản vẽ kỹ thuật.

Mua bàn hàn kích thước 2400x1200mm tại đây

Mua bàn hàn kích thước 3000x2000mm tại đây

Mua bàn bàn 2D tại đây

Hệ lỗ D28 hỗ trợ gá các chi tiết lớn

So với hệ D16, hệ D28 sử dụng lỗ có đường kính lớn hơn và thường được lựa chọn cho các phương án gá cần sử dụng hệ phụ kiện D28.

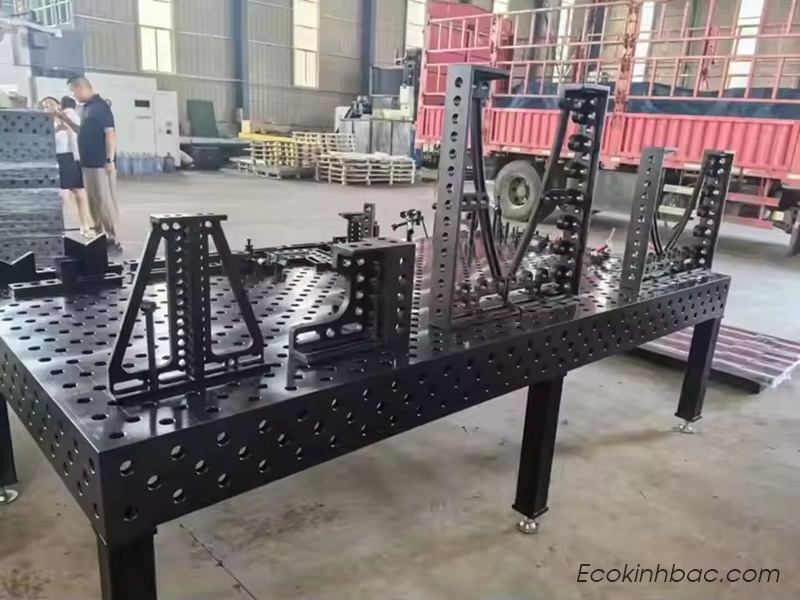

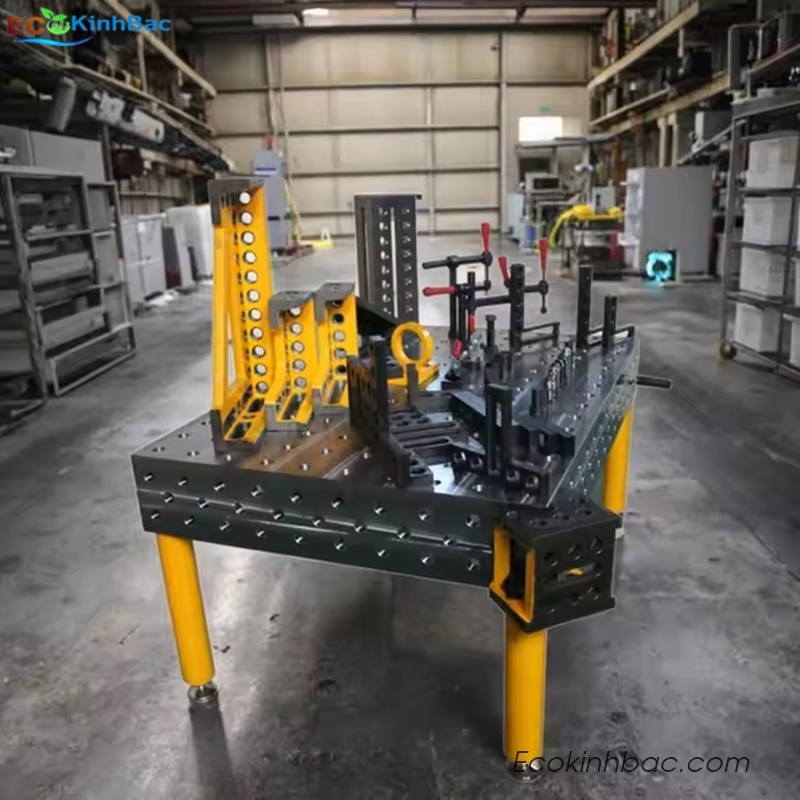

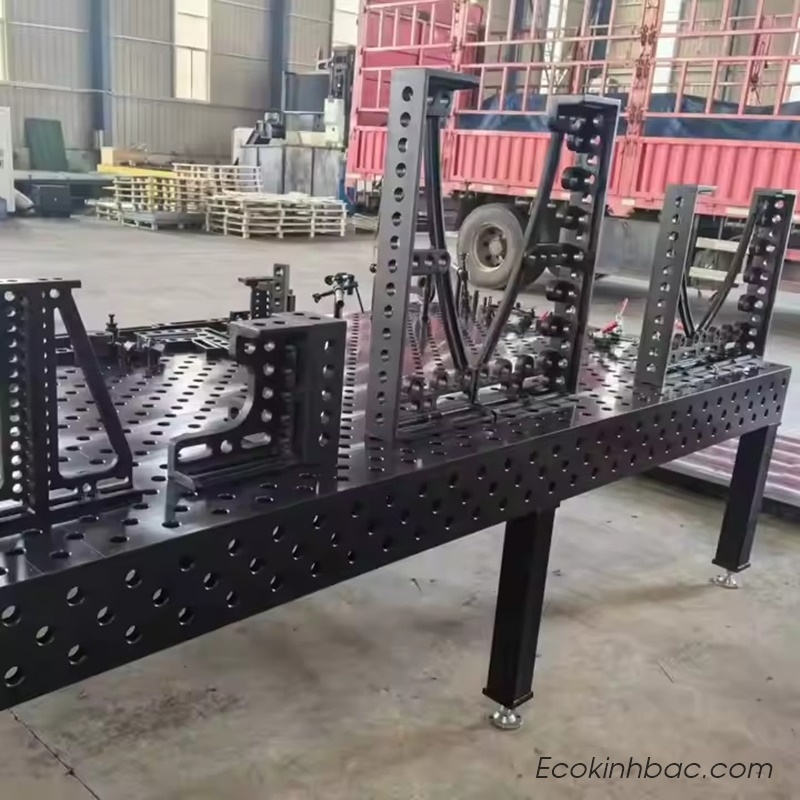

Các loại phụ kiện như chốt định vị, cữ chặn, khối đỡ, kẹp nhanh, khối V và phụ kiện góc có thể được bố trí trên bàn để tạo thành cấu hình gá phù hợp.

Một phương án gá cơ bản có thể thực hiện theo trình tự:

Xác định chuẩn → bố trí chốt và cữ → đặt khối đỡ → đưa phôi vào vị trí → căn chỉnh → kẹp cố định → kiểm tra → hàn đính → kiểm tra lại.

Việc xây dựng chuẩn gá ngay từ đầu giúp người thợ kiểm soát vị trí của chi tiết trong suốt quá trình lắp ráp.

Ứng dụng trong cơ khí chính xác

Trong các công việc cơ khí yêu cầu kiểm soát vị trí lắp ráp, bàn gá tạo nền tảng để thiết lập các điểm chuẩn và điểm định vị cho phôi.

Với bàn D28 kích thước 3000×1500 mm, người dùng có thể bố trí nhiều điểm gá theo bản vẽ sản phẩm và thay đổi vị trí phụ kiện khi chuyển sang sản phẩm khác.

Tuy nhiên, hệ D28 và kích thước bàn lớn không tự động đồng nghĩa với độ chính xác cao. Khi sử dụng cho cơ khí chính xác, cần xem xét đồng thời độ phẳng của mặt bàn, độ chính xác của hệ lỗ, chất lượng phụ kiện, phương pháp định vị và quy trình kiểm tra.

Đặc biệt với các kết cấu lớn, việc bố trí điểm chuẩn và phân bổ điểm đỡ hợp lý có vai trò quan trọng trong quá trình gá.

Kết hợp bàn D28 với phụ kiện gá hàn

Bàn gá hàn gang 3D D28 3000×1500mm có thể kết hợp với nhiều nhóm phụ kiện:

Chốt định vị

Dùng để xác định vị trí tương quan của phôi với bàn và các điểm chuẩn.

Cữ chặn

Tạo điểm giới hạn, giúp phôi được đặt đúng vị trí theo phương án gá.

Khối đỡ

Tạo điểm tựa và hỗ trợ các chi tiết có kích thước hoặc hình dạng khác nhau.

Kẹp gá

Giữ phôi ổn định trong quá trình căn chỉnh, hàn đính và hàn hoàn thiện.

Khối V và phụ kiện góc

Phù hợp với các chi tiết dạng ống, thanh tròn, khung hộp hoặc kết cấu cần tạo góc.

Việc kết hợp nhiều nhóm phụ kiện giúp bàn gá có thể phục vụ nhiều sản phẩm khác nhau và hạn chế phải chế tạo đồ gá cố định cho từng chi tiết.

Xem thêm các sản phẩm:

• Xem thêm: Bàn hàn là gì?

• Tham khảo: Bàn hàn 2D

• Tham khảo: Bàn hàn 3D

Lợi ích của bàn gá hàn 3D D28 kích thước lớn

Bàn gá kích thước 3000×1500 mm tạo không gian thao tác rộng, phù hợp với những xưởng thường xuyên gia công kết cấu lớn.

Hệ thống 3D cũng cho phép bố trí phụ kiện ở nhiều vị trí, hỗ trợ tạo mặt chuẩn, điểm tựa và điểm kẹp theo từng sản phẩm.

Khi kết hợp đúng phụ kiện D28, người dùng có thể thay đổi cấu hình gá, tái sử dụng phụ kiện và giảm thời gian chuẩn bị đồ gá khi chuyển đổi sản phẩm.

Đối với bàn kích thước lớn, doanh nghiệp cũng nên tính toán trước phương án vận chuyển, lắp đặt, mặt bằng và vị trí thao tác để đảm bảo thuận tiện trong quá trình sử dụng.

ECO Kinh Bắc cung cấp bàn gá hàn 3D D28

ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn gang và phụ kiện gá hàn D16/D28 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.

Bàn gá hàn gang 3D D28 3000×1500mm có thể được tư vấn theo nhu cầu về kích thước, cấu hình bàn, loại phụ kiện và phương án gá thực tế.

Khách hàng cần bàn gá hàn D28 kích thước lớn có thể liên hệ ECO Kinh Bắc để được tư vấn cấu hình phù hợp với sản phẩm và không gian xưởng.
