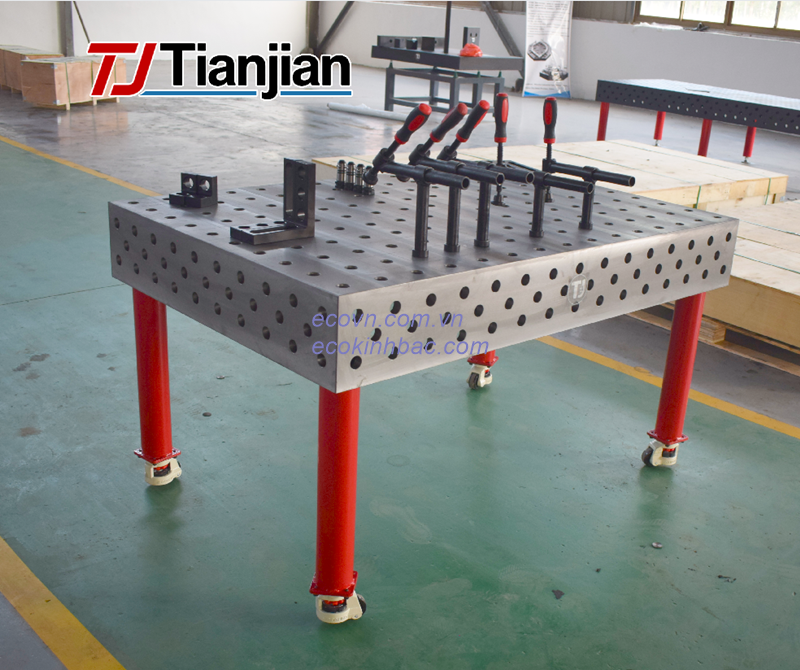

Bàn gá hàn gang 3D D28 4000×2000mm là giải pháp gá đặt dành cho các xưởng cơ khí cần định vị, căn chỉnh và cố định những chi tiết hoặc cụm kết cấu có kích thước lớn.

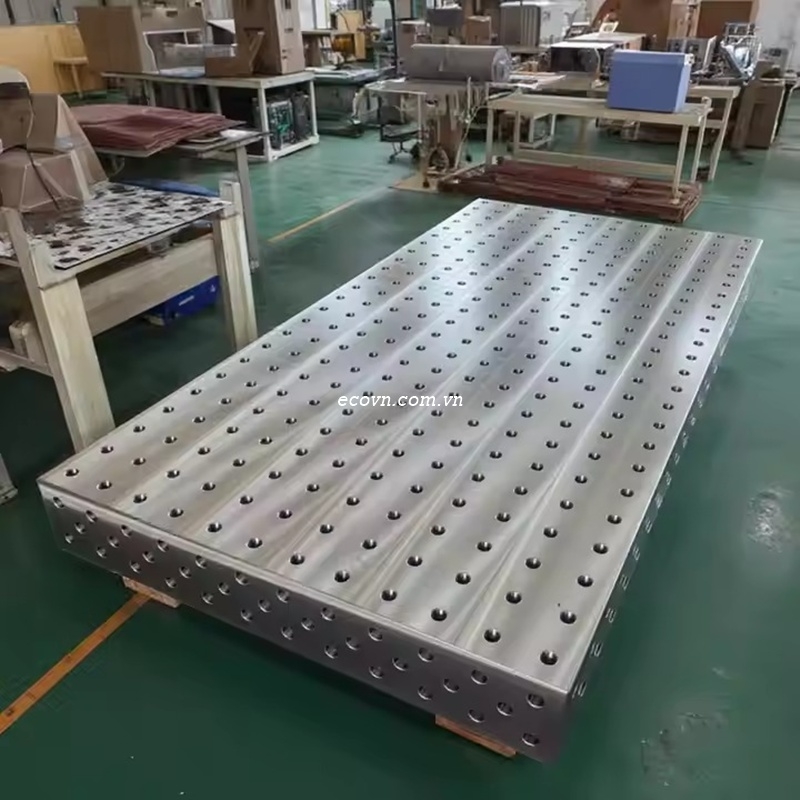

Với kích thước 4000×2000 mm, bàn tạo không gian làm việc rộng, phù hợp với các sản phẩm có chiều dài lớn như khung máy, kết cấu thép, khung hộp, bệ máy và các cụm chi tiết cần lắp ráp trước khi hàn.
Hệ lỗ D28 – đường kính 28 mm cho phép kết hợp với hệ thống phụ kiện D28 để xây dựng nhiều cấu hình gá khác nhau tùy theo hình dạng và kích thước phôi.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Gang |
| Hệ lỗ | D28 – Ø28 mm |
| Kích thước mặt bàn | 4000 × 2000 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Công dụng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Phụ kiện tương thích | Phụ kiện bàn gá hàn D28 |
| Ứng dụng | Cơ khí chính xác, kết cấu, lắp ráp, chế tạo đồ gá |
Thông số về độ dày mặt bàn, độ phẳng, cấp chính xác, cấu hình chân và xử lý bề mặt cần được xác nhận theo từng phiên bản hoặc bản vẽ kỹ thuật.
Một trong những điểm đáng chú ý của bàn là kích thước làm việc 4000×2000 mm. Không gian lớn giúp người dùng có thể bố trí nhiều điểm định vị và kẹp trên cùng một mặt bàn.
Đối với các sản phẩm có kích thước lớn, việc gá trực tiếp trên một mặt bàn rộng giúp hạn chế phải chia nhỏ công đoạn hoặc thay đổi vị trí phôi nhiều lần.
Bàn có thể được sử dụng để gá:
Khung máy kích thước lớn.
Khung hộp và kết cấu thép.
Bệ máy, giá đỡ và khung thiết bị.
Cụm chi tiết cần căn chỉnh trước khi hàn.
Đồ gá và jig kích thước lớn.
Các sản phẩm cơ khí chế tạo theo yêu cầu.
Mua bàn hàn kích thước 1000x1000mm tại đây
Mua bàn hàn kích thước 2000x1500mm tại đây

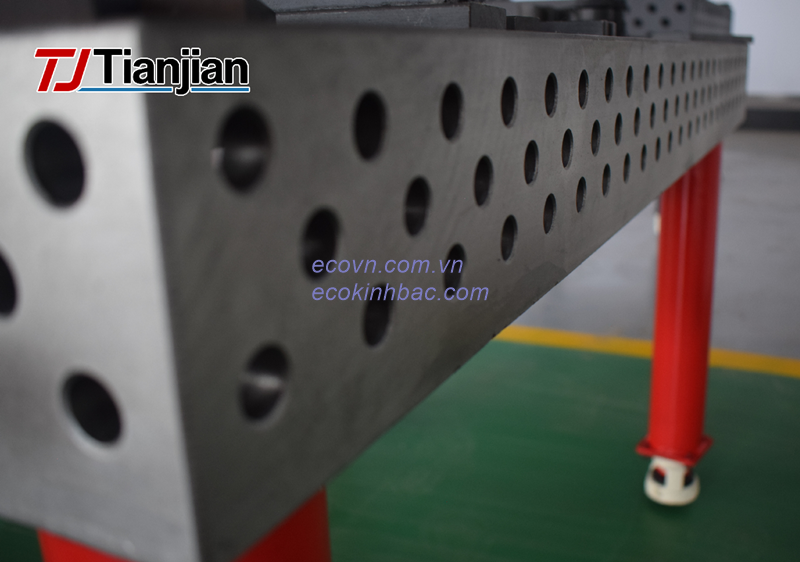

Hệ lỗ D28 là nền tảng để bố trí các phụ kiện trên mặt bàn. Tùy theo phương án gá, người sử dụng có thể lựa chọn chốt định vị, cữ chặn, khối đỡ, kẹp, khối V và các phụ kiện tạo góc.
Một cấu hình gá cơ bản có thể sử dụng:
Chốt định vị → cữ chặn → khối đỡ → đặt phôi → căn chỉnh → kẹp cố định.
Cách bố trí này giúp xác định vị trí của chi tiết trước khi hàn và tạo điều kiện thuận lợi cho việc kiểm tra kích thước trong quá trình lắp ráp.
Trong gia công cơ khí, đặc biệt với các sản phẩm có nhiều chi tiết phải lắp ghép với nhau, việc kiểm soát vị trí tương đối giữa các bộ phận là một yếu tố quan trọng.
Bàn gá hàn 3D D28 cung cấp hệ thống điểm lắp phụ kiện để người dùng xây dựng phương án định vị theo từng sản phẩm.
Bàn có thể hỗ trợ các công việc như:
Định vị chi tiết trước khi hàn.
Căn chỉnh khung và cụm kết cấu.
Kiểm tra vị trí tương đối giữa các chi tiết.
Gá lắp các cụm cơ khí kích thước lớn.
Chế tạo jig và đồ gá.
Hỗ trợ lắp ráp sản phẩm theo bản vẽ kỹ thuật.
Tuy nhiên, kích thước lớn của bàn không đồng nghĩa với việc tự động đạt độ chính xác cao. Độ chính xác của hệ thống gá còn phụ thuộc vào chất lượng và cấp chính xác của mặt bàn, độ chính xác hệ lỗ, phụ kiện, phương pháp định vị và quy trình kiểm tra.

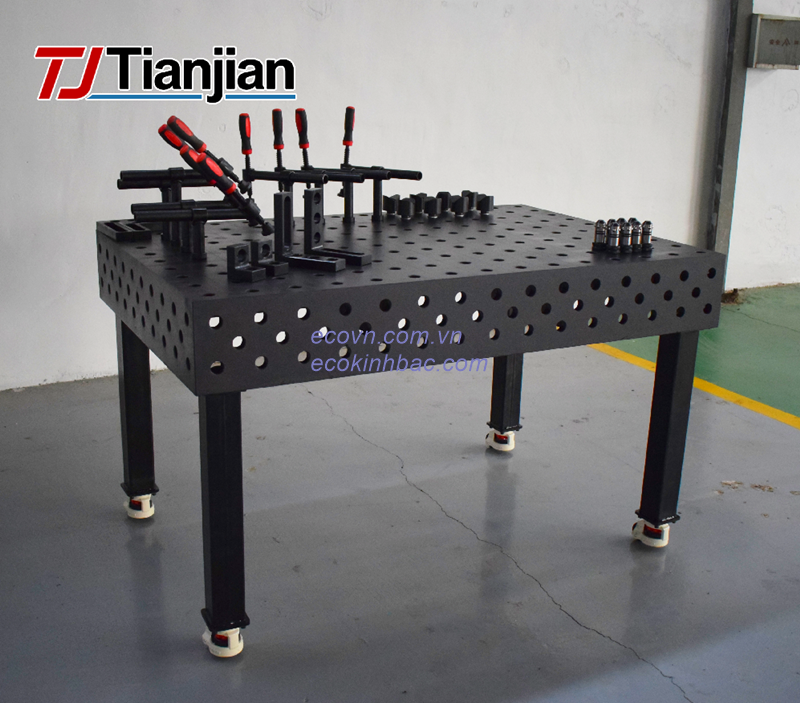

Bàn gá hàn 3D D28 4000×2000 mm có thể kết hợp với nhiều nhóm phụ kiện như:
Chốt định vị D28.
Chốt khóa nhanh.
Khối định vị chữ V.
Khối L và khối U.
Cữ chặn và giá đỡ.
Kẹp định vị.
Bộ điều chỉnh độ cao.
Vòng đệm điều chỉnh.
Phụ kiện gá góc và khớp nối.
Việc sử dụng đúng loại phụ kiện giúp tạo thành hệ thống gá có thể thay đổi theo từng sản phẩm, đặc biệt phù hợp với những xưởng thường xuyên gia công nhiều mẫu kết cấu khác nhau.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Thay vì phải chế tạo một bộ đồ gá cố định cho từng sản phẩm, bàn gá hàn 3D cho phép người dùng thay đổi vị trí phụ kiện để phù hợp với từng loại phôi.
Với kích thước 4000×2000 mm, bàn đặc biệt phù hợp khi cần làm việc với các sản phẩm có kích thước lớn và cần nhiều điểm tựa, điểm định vị trên cùng một mặt bàn.
Hệ thống này cũng có thể hỗ trợ chuẩn hóa quy trình gá, giảm thời gian bố trí đồ gá và thuận tiện hơn khi kiểm tra, điều chỉnh trong quá trình lắp ráp.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn và phụ kiện D28 phục vụ các nhu cầu gia công cơ khí, chế tạo kết cấu, jig và đồ gá.
Với bàn gá hàn gang D28 kích thước 4000×2000 mm, khách hàng có thể lựa chọn cấu hình phụ kiện phù hợp với kích thước phôi, phương án định vị và yêu cầu gia công thực tế.
ECO Kinh Bắc hỗ trợ tư vấn cấu hình bàn và phụ kiện theo nhu cầu sử dụng của từng xưởng cơ khí.
