Bàn gá hàn thép 3D D16 1500×1000mm là thiết bị hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn cơ khí.
Với kích thước mặt bàn 1500×1000 mm, sản phẩm cung cấp không gian làm việc phù hợp cho nhiều loại khung, cụm chi tiết và kết cấu cơ khí kích thước vừa. Hệ thống lỗ D16 – Ø16 mm cho phép kết hợp với các phụ kiện D16 để tạo nhiều phương án gá khác nhau.
Thiết kế 3D giúp người sử dụng có thêm các mặt tham chiếu và vị trí lắp phụ kiện, thuận tiện khi cần gá các chi tiết dạng khung, hộp hoặc kết cấu có nhiều hướng tiếp cận.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Thép |
| Hệ lỗ | D16 – Ø16 mm |
| Kích thước mặt bàn | 1500 × 1000 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D16 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, chế tạo jig và đồ gá |
Lưu ý: Các thông số như độ dày mặt bàn, khoảng cách lỗ, độ phẳng, xử lý bề mặt và cấu hình chân bàn cần xác nhận theo từng phiên bản sản phẩm thực tế.

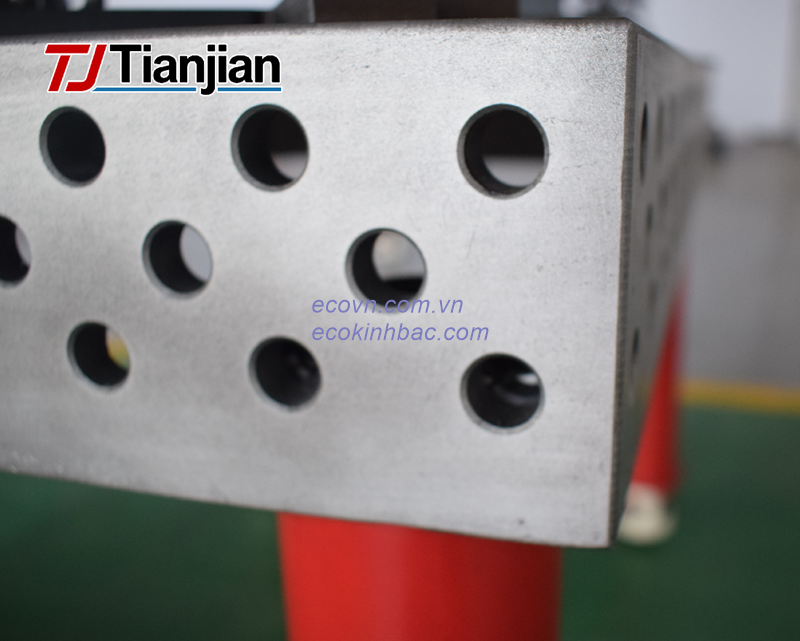

Hệ lỗ D16 cho phép người sử dụng bố trí các phụ kiện định vị tại nhiều vị trí khác nhau trên bàn.

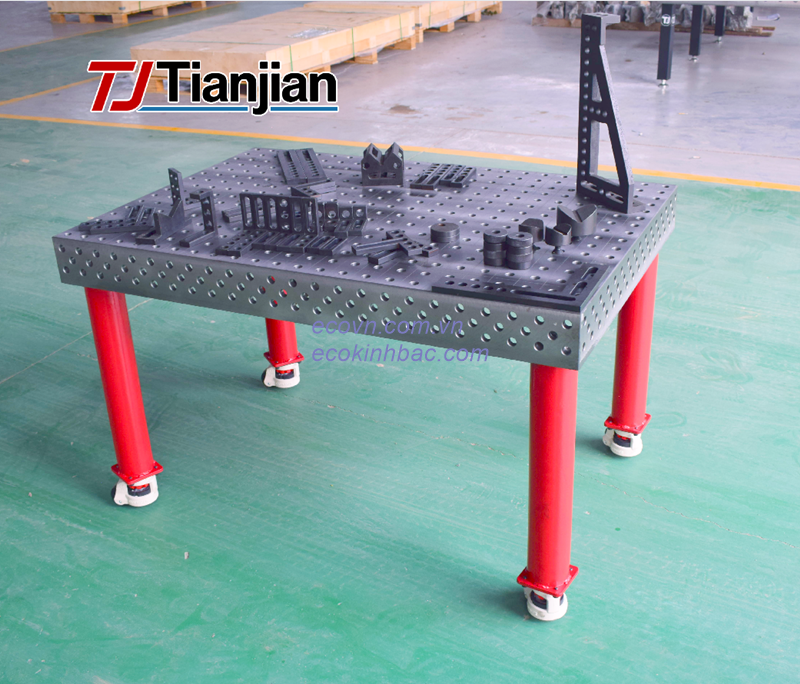

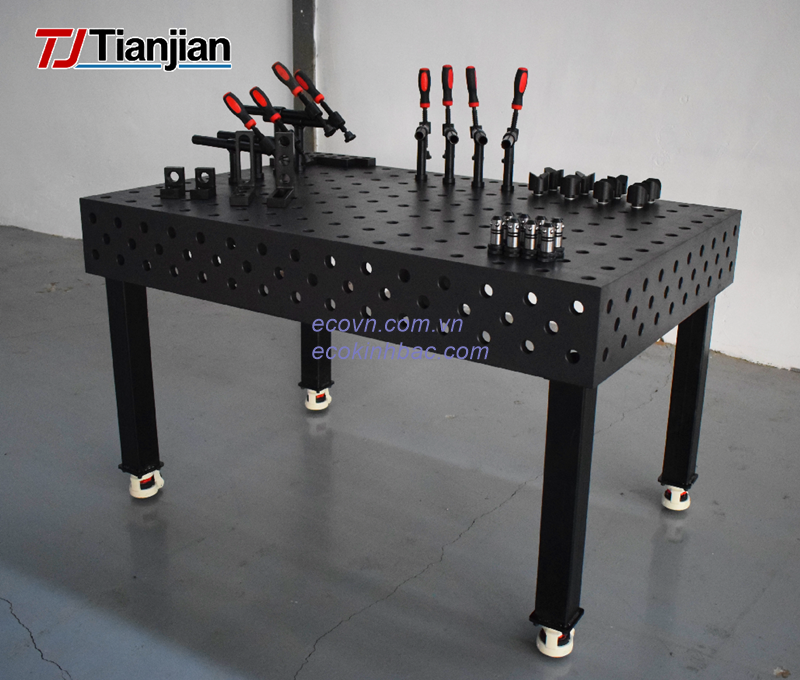

Tùy theo hình dạng phôi, có thể kết hợp:
Chốt định vị để xác định vị trí.
Cữ chặn để tạo điểm chuẩn.
Khối đỡ để kê và nâng chi tiết.
Kẹp gá để cố định phôi.
Khối V để gá chi tiết dạng tròn.
Phụ kiện góc để tạo điểm tựa cho kết cấu vuông hoặc góc.
Việc thay đổi vị trí phụ kiện giúp bàn có thể phục vụ nhiều loại sản phẩm mà không cần chế tạo một bộ đồ gá riêng cho từng chi tiết.
Mua bàn hàn kích thước 1000x1000mm tại đây
Mua bàn hàn kích thước 1200x1200mm tại đây
Kích thước 1500×1000 mm tạo không gian làm việc tương đối rộng, phù hợp với nhiều công việc trong xưởng cơ khí như:
Gá hàn khung hộp và khung máy.
Gia công giá đỡ, bệ đỡ và tay đỡ.
Chế tạo jig hàn và đồ gá cơ khí.
Gá các cụm chi tiết trước khi hàn.
Định vị bản mã và chi tiết dạng tấm.
Lắp ráp kết cấu thép và khung kim loại.
Căn chỉnh các chi tiết theo bản vẽ.
Gia công sản phẩm cơ khí theo yêu cầu.
Với các sản phẩm có kích thước thay đổi, người dùng có thể điều chỉnh vị trí chốt, cữ và kẹp để tạo cấu hình gá mới.
Trong gia công cơ khí, việc kiểm soát vị trí của chi tiết trước khi hàn hoặc lắp ráp có ảnh hưởng trực tiếp đến kích thước và hình học của sản phẩm sau gia công.

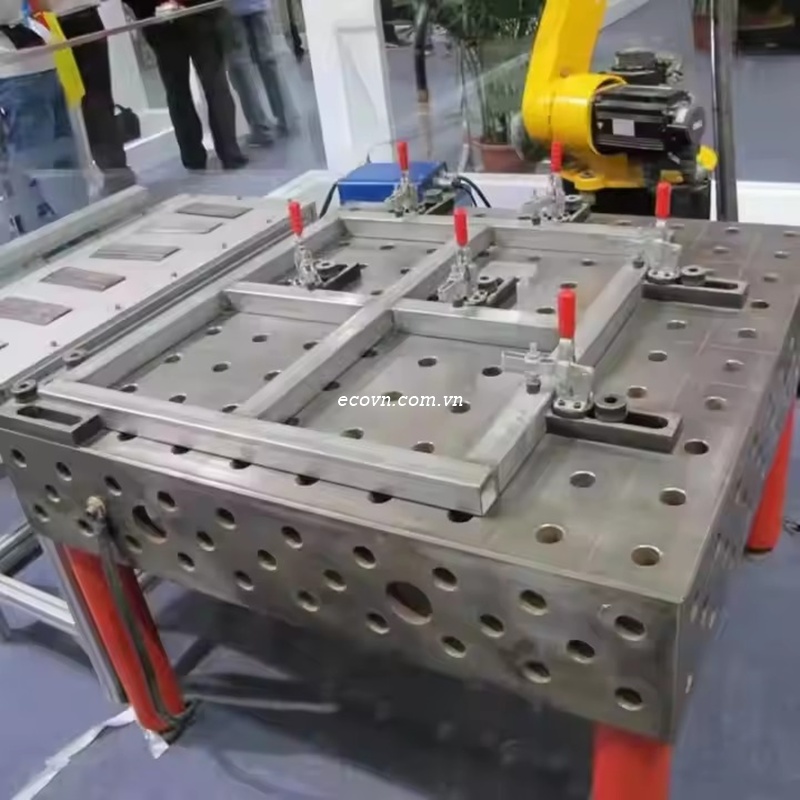

Bàn gá hàn 3D D16 tạo một hệ thống tham chiếu để bố trí các điểm định vị theo bản vẽ. Người thợ có thể xác định chuẩn, bố trí cữ và chốt, sau đó sử dụng khối đỡ và kẹp để giữ phôi trước khi kiểm tra và hàn.
Tuy nhiên, hệ lỗ D16 và kích thước bàn không tự động quyết định độ chính xác của sản phẩm. Khi sử dụng cho cơ khí chính xác, cần xem xét đồng thời độ phẳng của bàn, độ chính xác của hệ lỗ, chất lượng phụ kiện, phương pháp định vị và quy trình kiểm tra.
Một quy trình gá có thể thực hiện theo trình tự:
Xác định chuẩn → bố trí cữ và chốt → lắp khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra kích thước → hàn đính → kiểm tra lại → hoàn thiện.
Cách làm này giúp người thợ chủ động kiểm soát vị trí của phôi và dễ dàng điều chỉnh trước khi thực hiện các mối hàn chính.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Bàn gá hàn 3D D16 1500×1000mm mang lại không gian gá tương đối lớn nhưng vẫn giữ được khả năng thay đổi cấu hình nhờ hệ thống phụ kiện tháo lắp.
Thay vì phụ thuộc hoàn toàn vào các bộ gá cố định, người dùng có thể tái sử dụng chốt, cữ, khối đỡ và kẹp cho nhiều sản phẩm khác nhau.
Đây là điểm hữu ích đối với các xưởng cơ khí nhận nhiều đơn hàng có kích thước và hình dạng sản phẩm thay đổi.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn thép và phụ kiện gá hàn D16/D28 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.
Bàn gá hàn thép 3D D16 1500×1000mm có thể được lựa chọn theo kích thước sản phẩm, phương án gá và nhu cầu sử dụng thực tế.
Khách hàng có thể liên hệ ECO Kinh Bắc để được tư vấn cấu hình bàn và phụ kiện phù hợp.
