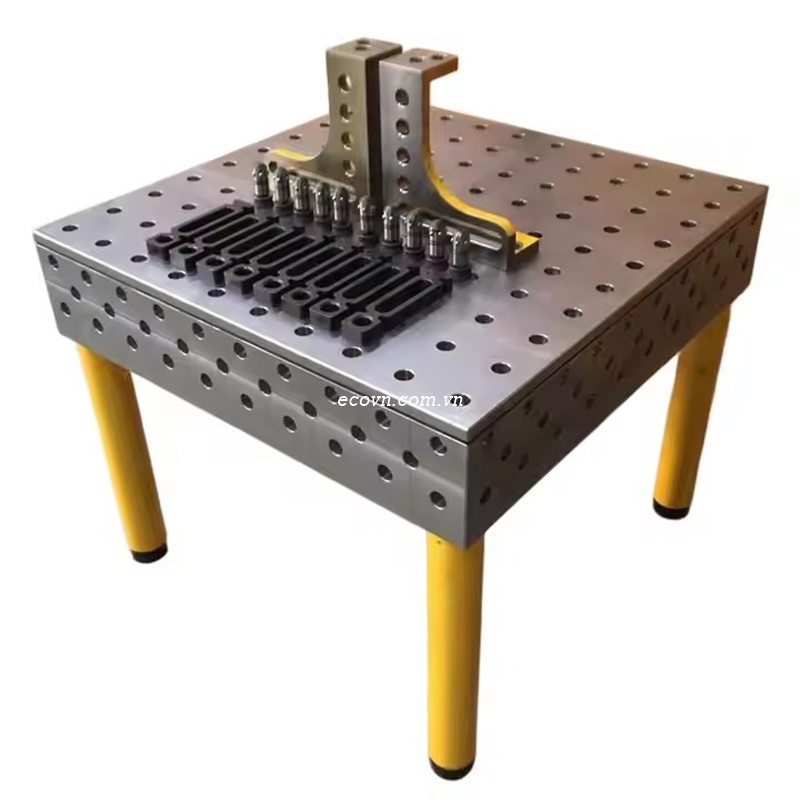

Bàn gá hàn thép 3D D16 1500×1500mm là thiết bị hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn cơ khí.
Với kích thước mặt bàn 1500×1500 mm, sản phẩm tạo không gian làm việc rộng, phù hợp với các chi tiết có kích thước vừa và lớn. Hệ lỗ D16 – Ø16 mm cho phép kết hợp với nhiều loại phụ kiện gá hàn D16 để xây dựng cấu hình gá theo từng sản phẩm.
Thiết kế 3D giúp mở rộng khả năng gá đặt, không chỉ trên mặt bàn mà còn tại các mặt đứng, từ đó tạo thêm điểm chuẩn, điểm tựa và vị trí kẹp cho chi tiết.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Thép |
| Hệ lỗ | D16 – Ø16 mm |
| Kích thước mặt bàn | 1500 × 1500 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D16 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, jig và đồ gá |
Lưu ý: Các thông số như chiều dày mặt bàn, cấp chính xác, độ phẳng, cấu hình chân và xử lý bề mặt cần được xác nhận theo từng cấu hình sản phẩm thực tế.
Kích thước 1500×1500 mm phù hợp với những xưởng cần một khu vực gá có diện tích tương đối lớn nhưng vẫn thuận tiện cho việc bố trí và thao tác xung quanh bàn.
Trên cùng một mặt bàn, người dùng có thể bố trí nhiều chốt, cữ và khối đỡ để tạo hệ thống định vị cho các cụm chi tiết khác nhau.
Bàn có thể ứng dụng trong:
Gá hàn khung máy.
Gia công khung hộp và kết cấu thép.
Chế tạo giá đỡ, bệ đỡ.
Lắp ráp cụm chi tiết cơ khí.
Chế tạo jig và đồ gá.
Định vị bản mã và các chi tiết dạng tấm.
Gá các kết cấu cần kiểm soát vị trí trước khi hàn.
Mua bàn hàn kích thước 2400x1200mm tại đây
Mua bàn hàn kích thước 1200x1200mm tại đây
Hệ lỗ D16 là nền tảng để bố trí các phụ kiện gá trên mặt bàn. Tùy theo hình dạng sản phẩm, người dùng có thể kết hợp:
Chốt định vị để xác định vị trí phôi.
Cữ chặn để tạo điểm chuẩn và giới hạn chuyển động.
Khối đỡ để nâng đỡ những vị trí cần thiết của chi tiết.
Kẹp gá để giữ phôi trong quá trình căn chỉnh và hàn.
Khối V và phụ kiện góc để hỗ trợ các chi tiết dạng ống, thanh tròn hoặc kết cấu có góc đặc biệt.
Nhờ khả năng tháo lắp và thay đổi vị trí, hệ thống phụ kiện D16 có thể được sử dụng cho nhiều phương án gá khác nhau.
Trong gia công và lắp ráp cơ khí, việc xác định chuẩn và kiểm soát vị trí của chi tiết có ảnh hưởng trực tiếp đến kết quả cuối cùng. Bàn gá hàn 3D tạo nền tảng để người dùng bố trí các điểm chuẩn và cơ cấu giữ phôi theo bản vẽ.
Với kích thước 1500×1500 mm, bàn cho phép bố trí nhiều điểm định vị trên cùng một hệ thống, thuận tiện khi làm việc với cụm chi tiết hoặc kết cấu có nhiều vị trí cần kiểm soát.
Tuy nhiên, cần lưu ý rằng bàn gá kích thước lớn hoặc hệ lỗ D16 không tự động quyết định độ chính xác của sản phẩm. Khi sử dụng trong cơ khí chính xác, cần xem xét đồng thời độ phẳng của bàn, độ chính xác vị trí lỗ, phụ kiện định vị, phương pháp gá và quy trình kiểm tra.
Một quy trình gá cơ bản có thể thực hiện theo các bước:
Xác định chuẩn → bố trí cữ và chốt → lắp khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra kích thước → hàn đính → kiểm tra lại → hoàn thiện.
Việc bố trí điểm chuẩn hợp lý giúp giảm thời gian căn chỉnh và tạo sự ổn định trong quá trình thao tác.
Đối với các sản phẩm thường xuyên thay đổi kích thước hoặc mẫu mã, phụ kiện D16 có thể được tháo lắp và bố trí lại để tạo cấu hình gá mới.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Bàn gá hàn 3D D16 1500×1500 mm mang lại không gian gá rộng và khả năng bố trí phụ kiện linh hoạt.
Một hệ thống bàn và phụ kiện phù hợp có thể giúp:
Chuẩn hóa phương pháp gá phôi.
Dễ dàng thay đổi cấu hình đồ gá.
Tạo nhiều điểm định vị và điểm tựa.
Hỗ trợ căn chỉnh trước khi hàn.
Tái sử dụng phụ kiện cho nhiều sản phẩm.
Phù hợp với nhiều công việc gia công và lắp ráp cơ khí.
Việc lựa chọn bàn cần dựa trên kích thước, trọng lượng và hình dạng chi tiết, đồng thời xem xét không gian xưởng và phương án bố trí phụ kiện.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn thép và phụ kiện gá hàn D16/D28 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.
Bàn gá hàn thép 3D D16 1500×1500mm có thể được tư vấn theo nhu cầu về kích thước, cấu hình bàn, phụ kiện và phương án gá thực tế.
Khách hàng có thể liên hệ ECO Kinh Bắc để được tư vấn lựa chọn hệ thống bàn gá và phụ kiện phù hợp.
