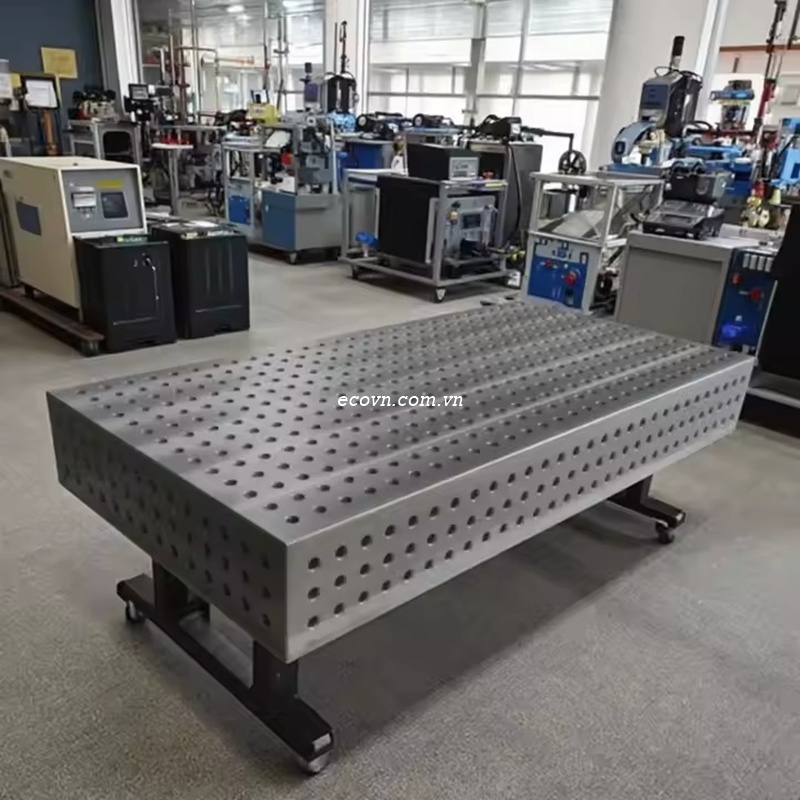

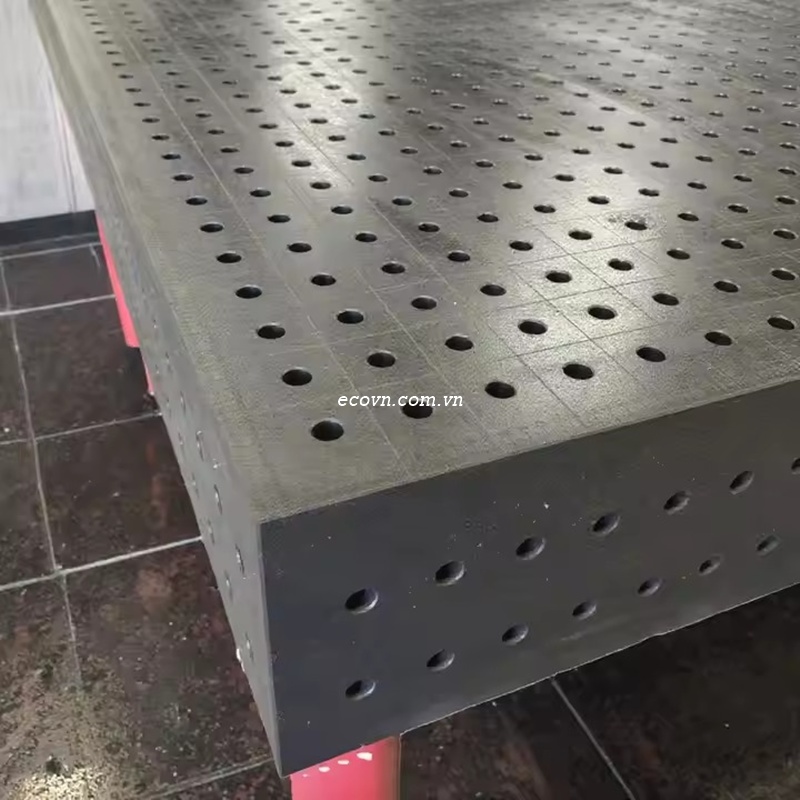

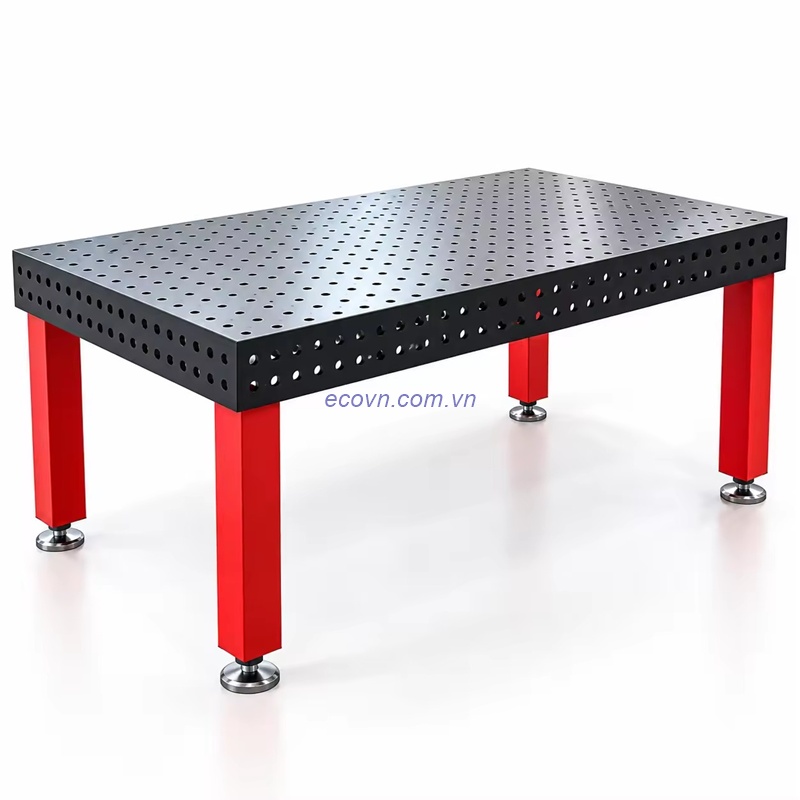

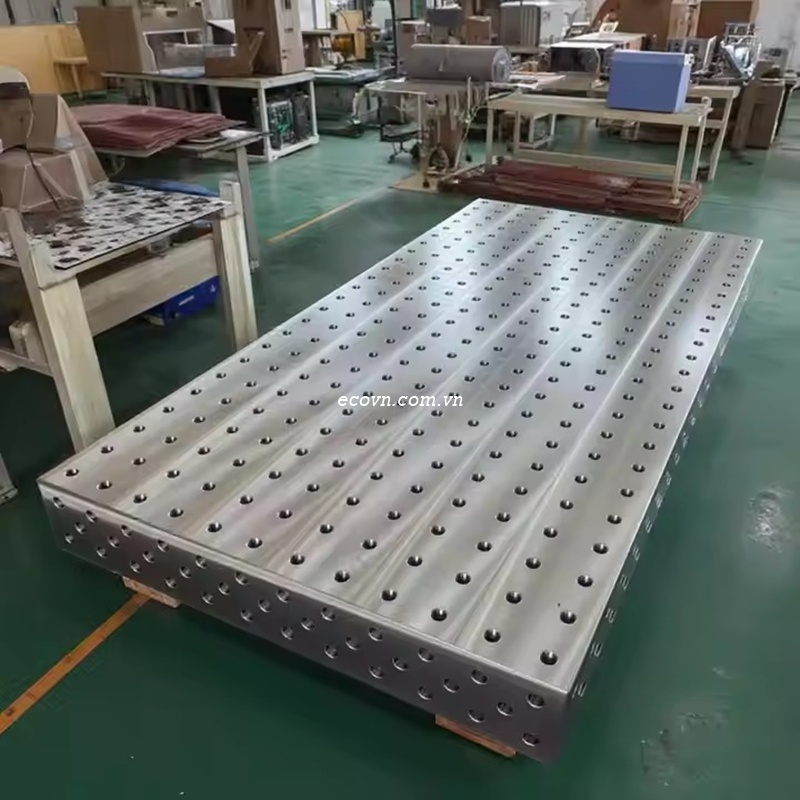

Bàn gá hàn thép 3D D16 2000×1000mm là hệ thống bàn gá được sử dụng để định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn cơ khí.
Với kích thước mặt bàn 2000×1000 mm, sản phẩm cung cấp không gian làm việc phù hợp cho nhiều loại khung, cụm chi tiết và kết cấu cơ khí có kích thước vừa đến lớn.

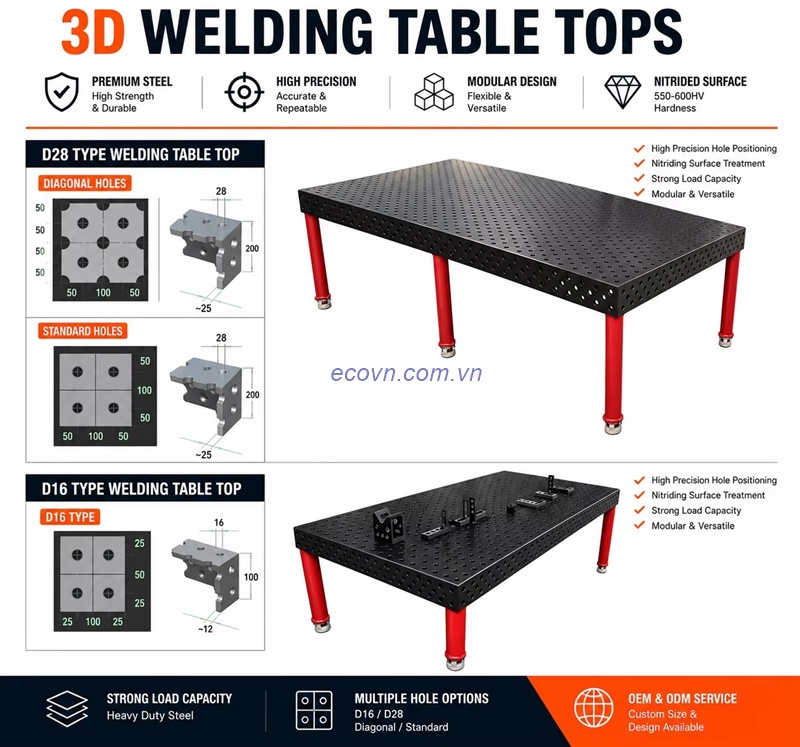

Bàn sử dụng hệ lỗ D16 – Ø16 mm, cho phép kết hợp với các phụ kiện D16 như chốt định vị, cữ chặn, khối đỡ, kẹp gá và các phụ kiện tạo góc. Thiết kế 3D giúp mở rộng khả năng bố trí điểm chuẩn và điểm tựa trên cả mặt bàn và các mặt đứng của hệ thống.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Thép |
| Hệ lỗ | D16 – Ø16 mm |
| Kích thước mặt bàn | 2000 × 1000 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D16 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, jig và đồ gá |
Lưu ý: Độ dày mặt bàn, độ phẳng, cấp chính xác, cấu hình chân và xử lý bề mặt cần xác nhận theo từng phiên bản sản phẩm hoặc bản vẽ kỹ thuật.
Diện tích làm việc 2000×1000 mm cho phép người dùng bố trí các chi tiết có chiều dài tương đối lớn trên cùng một hệ thống gá.
Bàn có thể được sử dụng trong các công việc:
Gá hàn khung máy.
Gia công khung hộp và kết cấu thép.
Chế tạo giá đỡ, bệ đỡ và tay đỡ.
Gá các cụm chi tiết cơ khí.
Chế tạo jig và đồ gá.
Lắp ráp các bộ phận trước khi hàn.
Căn chỉnh chi tiết theo bản vẽ kỹ thuật.
Đối với những sản phẩm có nhiều vị trí cần kiểm soát, việc bố trí các điểm định vị trực tiếp trên bàn giúp người thợ thuận tiện hơn trong quá trình gá và kiểm tra.
Mua bàn hàn kích thước 1000x1000mm tại đây
Mua bàn hàn kích thước 2000x1500mm tại đây
Hệ lỗ D16 – Ø16 mm là nền tảng để bố trí các phụ kiện gá trên bàn. Tùy theo hình dạng của phôi, người sử dụng có thể thay đổi vị trí chốt, cữ và khối đỡ để tạo cấu hình phù hợp.
Một phương án gá cơ bản có thể thực hiện theo trình tự:
Xác định chuẩn → bố trí chốt và cữ → lắp khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra → hàn.
Sau khi hoàn thành công việc, các phụ kiện có thể tháo ra và bố trí lại cho sản phẩm tiếp theo.
Trong gia công và lắp ráp cơ khí chính xác, việc kiểm soát vị trí tương quan giữa các chi tiết có vai trò quan trọng. Bàn gá tạo nền tảng để người dùng xây dựng hệ thống chuẩn và bố trí các điểm định vị theo yêu cầu của sản phẩm.

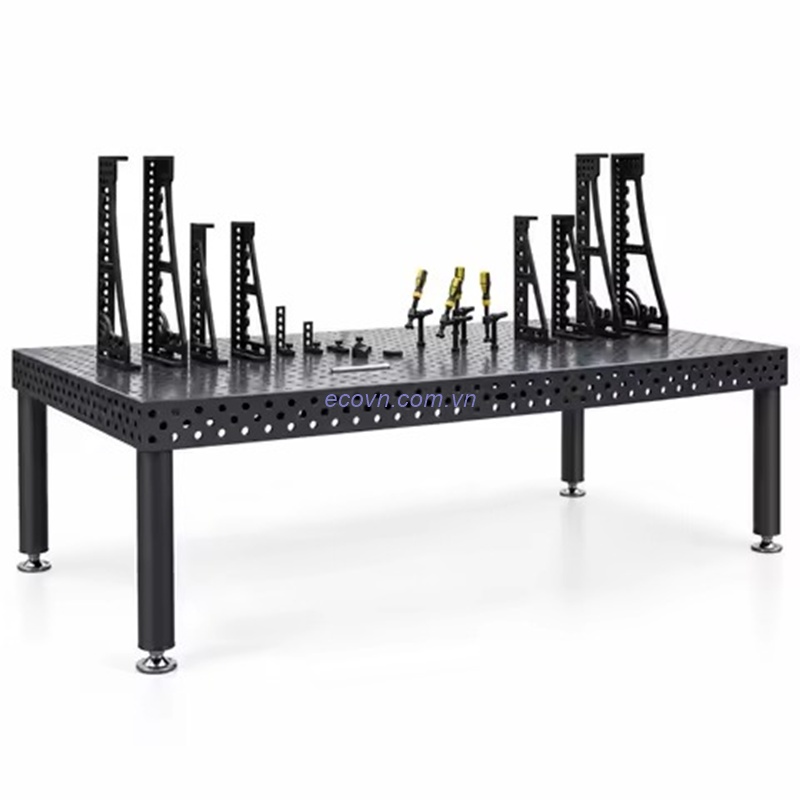

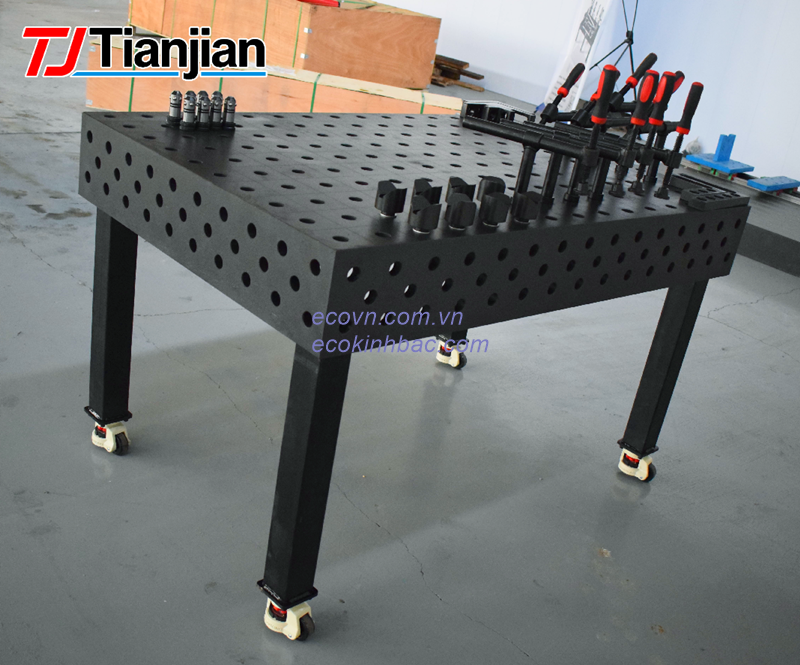

Bàn thép 3D D16 2000×1000mm có thể được kết hợp với các phụ kiện D16 để tạo nhiều cấu hình gá khác nhau, từ gá khung hộp, kết cấu góc đến các cụm chi tiết có nhiều vị trí cần cố định.
Tuy nhiên, hệ lỗ D16 và kích thước bàn không tự quyết định độ chính xác của sản phẩm cuối cùng. Khi sử dụng trong cơ khí chính xác, cần xem xét đồng thời độ phẳng và độ chính xác của bàn, độ chính xác của lỗ, chất lượng phụ kiện, phương pháp định vị và quy trình kiểm tra.
Để khai thác hiệu quả bàn gá, người dùng có thể kết hợp nhiều nhóm phụ kiện:
Chốt định vị: xác định vị trí phôi theo điểm chuẩn.
Cữ chặn: tạo mặt hoặc điểm giới hạn.
Khối đỡ: nâng đỡ chi tiết ở các vị trí cần thiết.
Kẹp gá: giữ phôi trong quá trình căn chỉnh và hàn.
Khối V: hỗ trợ định vị chi tiết dạng ống và thanh tròn.
Phụ kiện góc: tạo điểm tựa cho các kết cấu vuông góc.
Thước và cữ định vị: hỗ trợ bố trí khoảng cách và kiểm tra.
Nhờ khả năng thay đổi vị trí phụ kiện, bàn có thể được sử dụng cho nhiều sản phẩm khác nhau mà không cần chế tạo một bộ đồ gá cố định cho từng chi tiết.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Bàn gá hàn 3D giúp người dùng chủ động hơn trong việc bố trí điểm chuẩn và phương án giữ phôi. Với kích thước 2000×1000 mm, bàn có đủ không gian để triển khai nhiều cấu hình gá trong các công việc cơ khí.
Việc kết hợp bàn với phụ kiện D16 còn giúp:
Thay đổi cấu hình gá theo từng sản phẩm.
Tái sử dụng chốt, cữ, khối đỡ và kẹp.
Hỗ trợ căn chỉnh trước khi hàn.
Giảm phụ thuộc vào đồ gá cố định.
Thuận tiện khi chuyển đổi giữa các mẫu sản phẩm.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn thép và phụ kiện gá hàn D16/D28 phục vụ các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.
Bàn gá hàn thép 3D D16 2000×1000mm có thể được tư vấn theo kích thước chi tiết, phương án gá và yêu cầu sử dụng thực tế của từng xưởng.
Khách hàng có thể liên hệ ECO Kinh Bắc để được tư vấn bàn gá và hệ thống phụ kiện D16 phù hợp.
