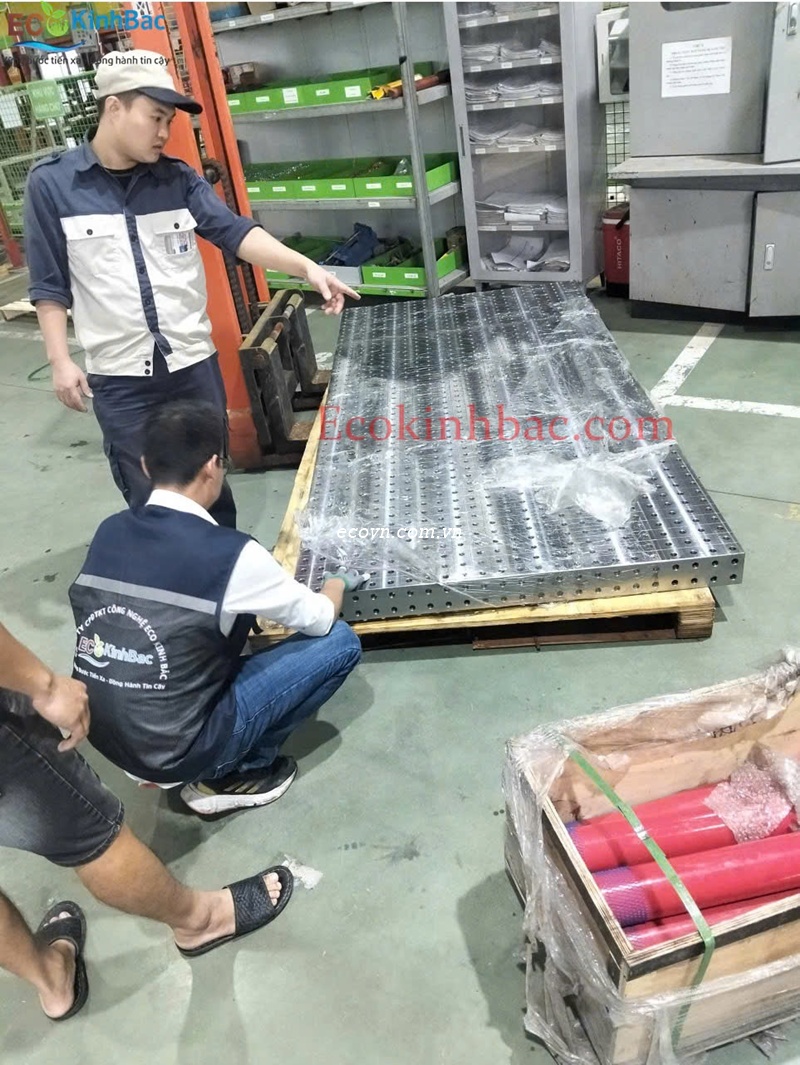

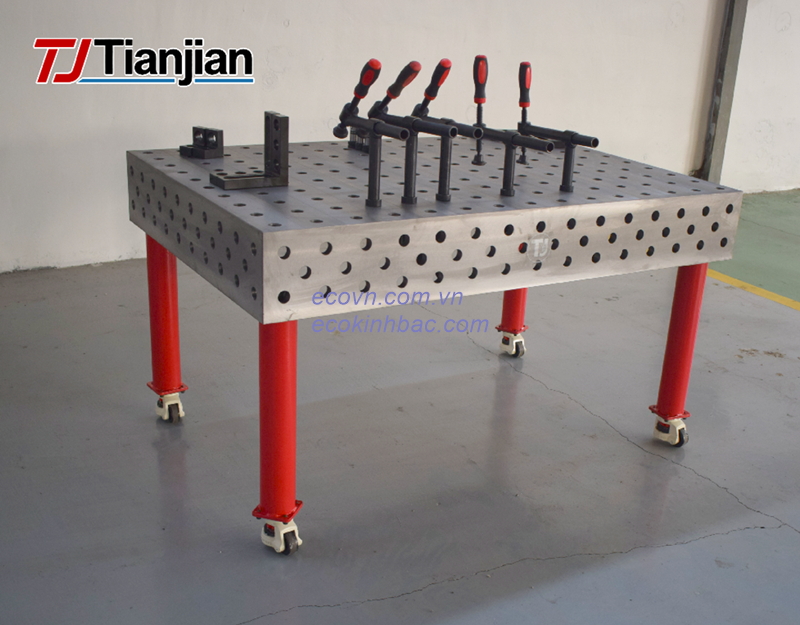

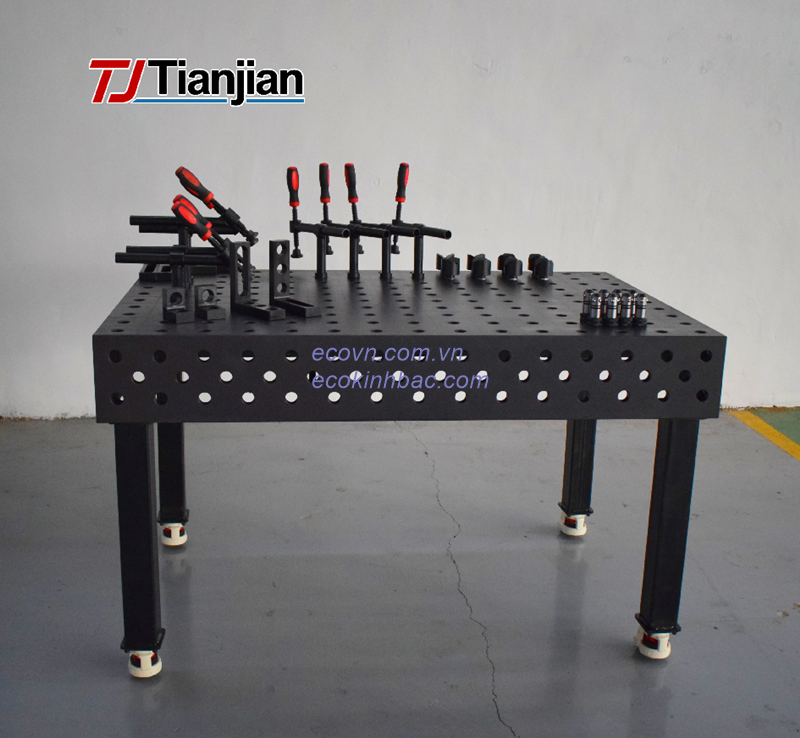

Bàn gá hàn thép 3D D16 2400×1200mm là thiết bị hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn các sản phẩm cơ khí.
Với kích thước mặt bàn 2400×1200 mm, sản phẩm cung cấp không gian làm việc tương đối rộng, phù hợp với nhiều loại khung, cụm kết cấu và chi tiết cơ khí có kích thước vừa và lớn.

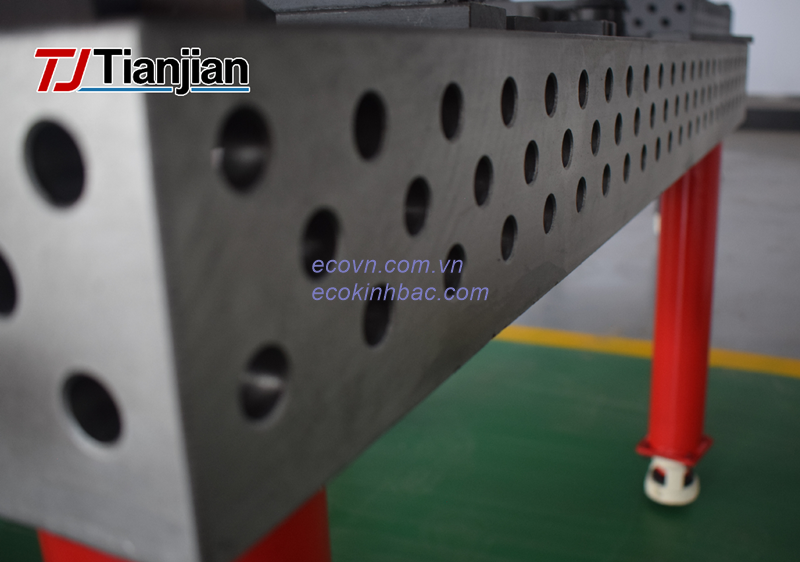

Hệ lỗ D16 – Ø16 mm cho phép kết hợp với các loại phụ kiện D16 như chốt định vị, cữ chặn, khối đỡ, kẹp gá và phụ kiện tạo góc. Nhờ đó, người dùng có thể thay đổi vị trí gá theo từng sản phẩm thay vì phụ thuộc vào một bộ đồ gá cố định.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Thép |
| Hệ lỗ | D16 – Ø16 mm |
| Kích thước mặt bàn | 2400 × 1200 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D16 |
| Ứng dụng | Gia công cơ khí, hàn kết cấu, lắp ráp, chế tạo jig và đồ gá |
Lưu ý: Độ dày mặt bàn, cấu hình chân, xử lý bề mặt, độ phẳng và các thông số chính xác khác cần xác nhận theo từng cấu hình sản phẩm thực tế.
Mặt bàn 2400×1200 mm tạo không gian đủ lớn để bố trí các chi tiết dài hoặc nhiều cụm chi tiết trong cùng một lần gá.
Kích thước này có thể phù hợp với các công việc:
Gá hàn khung máy và khung hộp.
Gia công giá đỡ, bệ đỡ và kết cấu thép.
Lắp ráp các cụm chi tiết cơ khí.
Chế tạo jig và đồ gá hàn.
Định vị bản mã, thanh thép và chi tiết dạng hộp.
Gá các cụm kết cấu trước khi hàn.
Căn chỉnh chi tiết theo bản vẽ kỹ thuật.
Không gian làm việc lớn cũng giúp người thợ có thêm diện tích để bố trí chốt, cữ, khối đỡ và kẹp theo từng vị trí cần thiết.
Mua bàn hàn kích thước 2400x1200mm tại đây
Mua bàn hàn kích thước 1500x1500mm tại đây

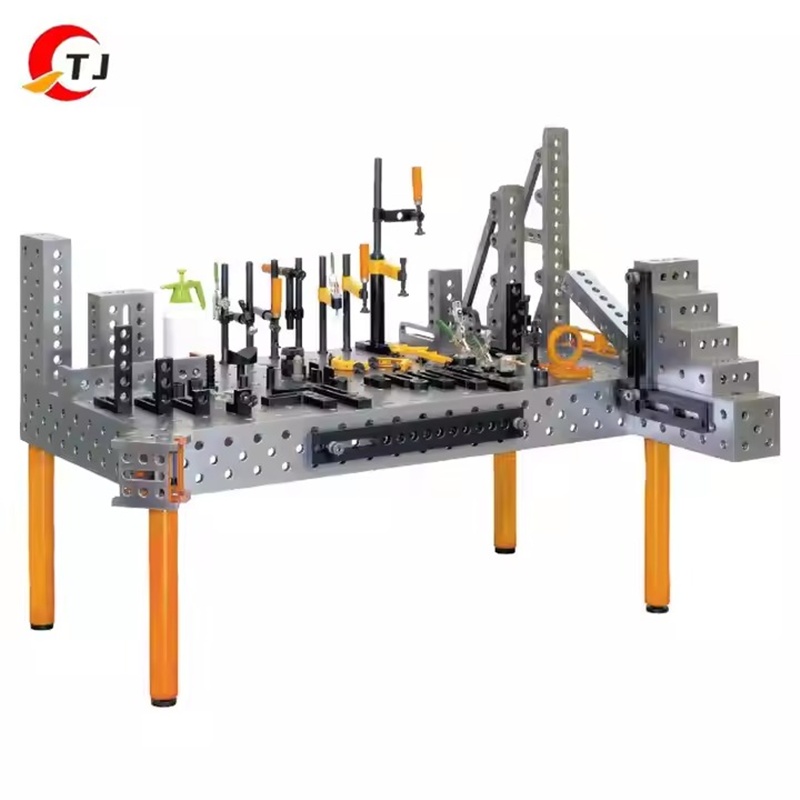

Hệ lỗ D16 là nền tảng để bố trí các phụ kiện trên bàn. Tùy theo hình dạng phôi và phương án gá, người sử dụng có thể lựa chọn từng nhóm phụ kiện phù hợp.
Chốt định vị giúp xác định vị trí của chi tiết.
Cữ chặn tạo điểm chuẩn và giới hạn chuyển động của phôi.
Khối đỡ tạo các điểm tựa tại vị trí cần nâng hoặc đỡ chi tiết.
Kẹp gá tạo lực giữ phôi trong quá trình căn chỉnh và hàn.
Khối V và phụ kiện góc hỗ trợ các chi tiết dạng tròn, dạng hộp hoặc kết cấu cần tạo góc.
Sự kết hợp này tạo thành một hệ thống gá có thể thay đổi theo từng sản phẩm.
Trong gia công và lắp ráp cơ khí, việc kiểm soát vị trí của các chi tiết trước khi hàn có ảnh hưởng trực tiếp đến quá trình hoàn thiện sản phẩm.
Bàn gá hàn 3D D16 2400×1200mm tạo mặt chuẩn để người sử dụng bố trí các điểm định vị theo yêu cầu của bản vẽ. Sau khi đặt phôi, người thợ có thể căn chỉnh, kiểm tra kích thước và cố định trước khi thực hiện hàn.
Tuy nhiên, kích thước bàn và hệ lỗ D16 không tự động quyết định độ chính xác của sản phẩm. Khi sử dụng trong công việc cơ khí chính xác, cần xem xét đồng thời độ phẳng, độ chính xác vị trí lỗ, chất lượng phụ kiện, phương pháp gá và quy trình kiểm tra.
Một quy trình gá có thể thực hiện theo trình tự:
Xác định chuẩn → bố trí cữ và chốt → đặt khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra kích thước → hàn đính → kiểm tra lại → hoàn thiện.
Việc bố trí chuẩn và điểm định vị hợp lý ngay từ đầu giúp hạn chế việc tháo lắp, điều chỉnh phôi nhiều lần.
Với các kết cấu lớn, có thể sử dụng nhiều điểm đỡ và điểm kẹp để phân bổ lực giữ phù hợp với hình dạng sản phẩm.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Bàn gá hàn 3D D16 2400×1200mm mang lại không gian làm việc rộng và khả năng thay đổi cấu hình gá thông qua hệ thống phụ kiện.
Một bàn có thể được sử dụng cho nhiều loại sản phẩm khác nhau bằng cách thay đổi vị trí chốt, cữ, khối đỡ và kẹp. Điều này đặc biệt phù hợp với các xưởng gia công theo nhiều mẫu sản phẩm hoặc thường xuyên thay đổi kích thước chi tiết.
Hệ thống 3D cũng hỗ trợ tạo thêm các điểm chuẩn và điểm tựa khi cần gá những kết cấu có nhiều mặt hoặc hình dạng phức tạp.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn thép, bàn hàn gang và phụ kiện gá hàn D16/D28 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.
Bàn gá hàn thép 3D D16 2400×1200mm có thể được tư vấn theo kích thước sản phẩm, phương án gá và yêu cầu sử dụng thực tế.
Khách hàng có nhu cầu về bàn gá hàn và phụ kiện D16 có thể liên hệ ECO Kinh Bắc để được tư vấn cấu hình phù hợp.
