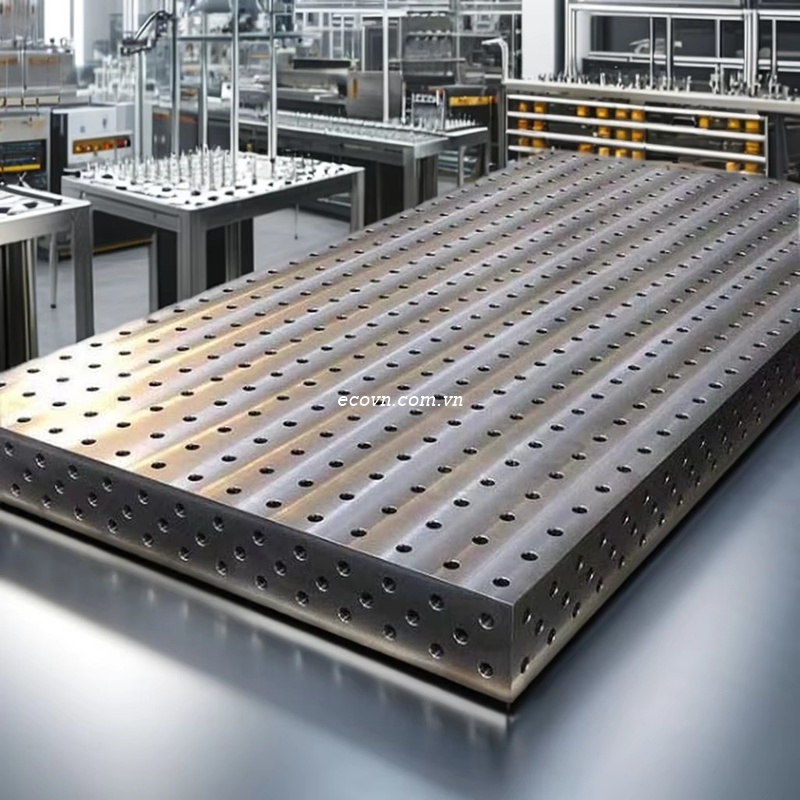

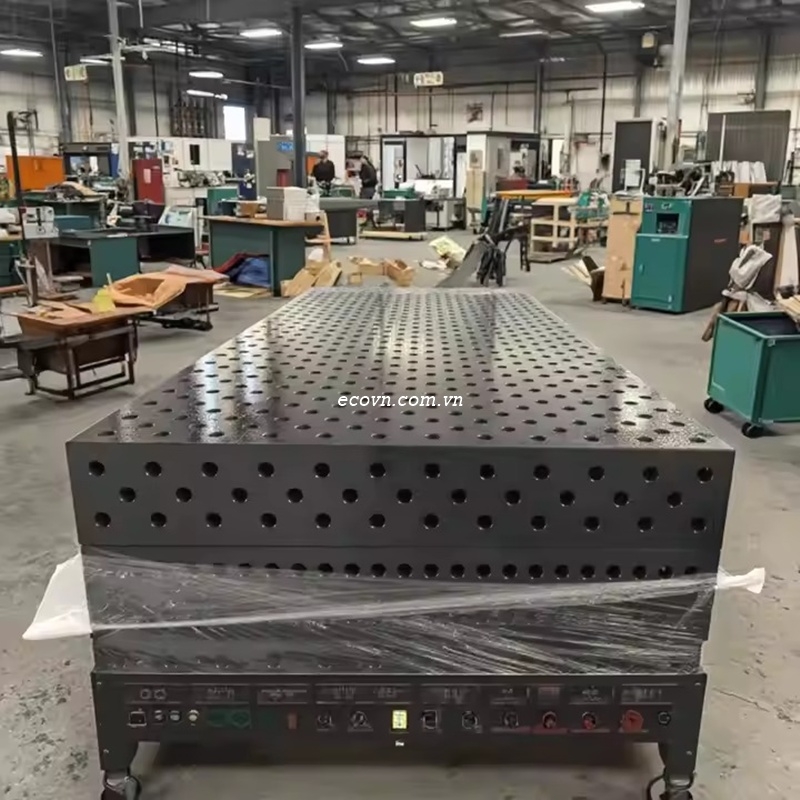

Bàn gá hàn thép 3D D16 3000×1500mm là thiết bị hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn các sản phẩm cơ khí.
Với kích thước mặt bàn 3000×1500 mm, bàn tạo không gian làm việc rộng, phù hợp với các chi tiết dài, khung máy, kết cấu hộp và nhiều cụm chi tiết cần được gá trên cùng một mặt bàn.

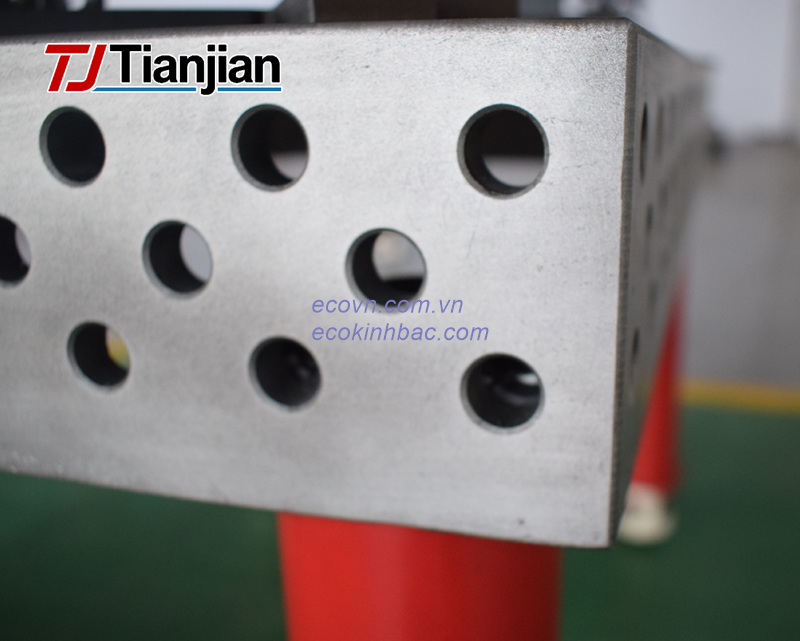

Hệ lỗ D16 – Ø16 mm cho phép kết hợp với các loại phụ kiện D16 như chốt định vị, cữ chặn, khối đỡ, kẹp gá và phụ kiện tạo góc. Nhờ đó, người dùng có thể thay đổi vị trí gá theo từng sản phẩm và phương án gia công.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Thép |
| Hệ lỗ | D16 – Ø16 mm |
| Kích thước mặt bàn | 3000 × 1500 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D16 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, chế tạo jig và đồ gá |
Lưu ý: Độ dày mặt bàn, cấp chính xác, độ phẳng, cấu hình chân và xử lý bề mặt cần được xác nhận theo từng cấu hình sản phẩm thực tế.
Mua bàn hàn kích thước 2400x1200mm tại đây
Mua bàn hàn kích thước 3000x2000mm tại đây
Diện tích làm việc 3000×1500 mm giúp người sử dụng có nhiều không gian để bố trí phôi và phụ kiện định vị.
Bàn có thể đáp ứng các công việc như:
Gá hàn khung máy kích thước lớn.
Gá khung hộp và kết cấu thép.
Chế tạo bệ máy, giá đỡ và khung thiết bị.
Gá các cụm chi tiết dài.
Chế tạo jig và đồ gá cơ khí.
Lắp ráp các cụm kết cấu trước khi hàn.
Căn chỉnh chi tiết theo bản vẽ kỹ thuật.
Với những sản phẩm có kích thước lớn, việc sử dụng một mặt bàn đủ rộng giúp người thợ có thể bố trí nhiều điểm chuẩn và điểm kẹp trên cùng một hệ thống gá.

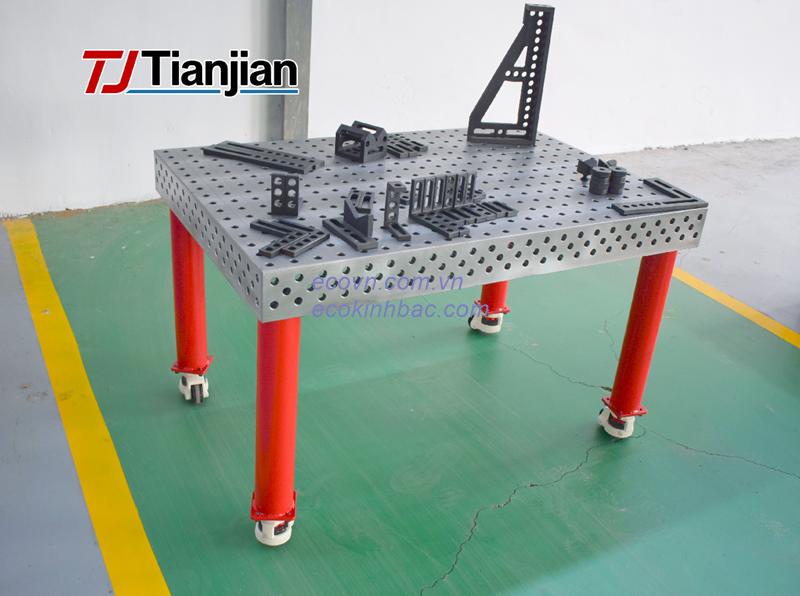

Hệ lỗ D16 là nền tảng để kết hợp bàn với các phụ kiện gá hàn tương thích.
Chốt định vị được sử dụng để xác định vị trí của phôi. Cữ chặn và khối định vị tạo điểm chuẩn và điểm tựa. Khối đỡ hỗ trợ nâng đỡ các vị trí cần thiết, trong khi kẹp gá tạo lực giữ phôi trong quá trình căn chỉnh và hàn.
Người dùng có thể thay đổi vị trí các phụ kiện theo kích thước và hình dạng của từng sản phẩm, giúp bàn gá có tính linh hoạt cao hơn so với đồ gá cố định.
Trong gia công và lắp ráp cơ khí, việc xác định đúng chuẩn gá có ảnh hưởng trực tiếp đến khả năng kiểm soát vị trí tương quan giữa các chi tiết.
Bàn gá hàn 3D D16 3000×1500mm có thể được sử dụng làm nền tảng để bố trí các điểm chuẩn theo bản vẽ. Sau khi đặt phôi, người vận hành có thể căn chỉnh vị trí, kiểm tra kích thước và cố định chi tiết trước khi hàn.
Tuy nhiên, kích thước lớn và hệ lỗ D16 không tự động quyết định độ chính xác của sản phẩm. Khi sử dụng cho cơ khí chính xác, cần xem xét đồng thời độ phẳng của bàn, độ chính xác vị trí lỗ, chất lượng phụ kiện, phương pháp định vị và quy trình kiểm tra.
Một cấu hình gá cơ bản có thể được bố trí theo trình tự:
Bàn gá D16 → xác định chuẩn → lắp chốt và cữ → bố trí khối đỡ → đặt phôi → căn chỉnh → lắp kẹp → kiểm tra → hàn đính → kiểm tra lại.

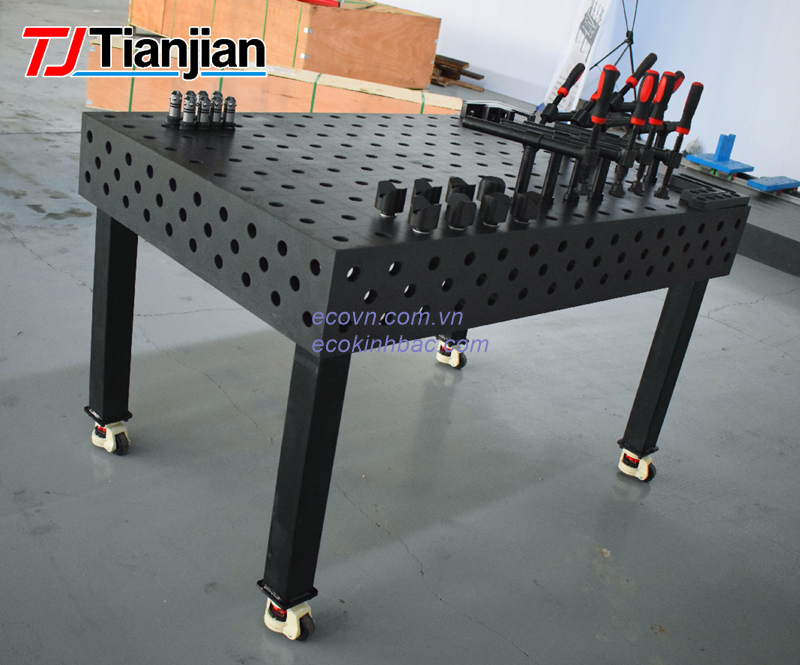

Tùy theo sản phẩm, người dùng có thể bổ sung:
Chốt khóa nhanh D16.
Cữ chặn và thước định vị.
Khối L, khối U.
Khối V cho chi tiết dạng tròn.
Kẹp ngang, kẹp đứng và kẹp góc.
Bộ điều chỉnh độ cao.
Vòng đệm điều chỉnh.
Việc kết hợp nhiều loại phụ kiện giúp xây dựng cấu hình gá phù hợp với từng sản phẩm mà không cần chế tạo lại toàn bộ đồ gá.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Bàn có diện tích lớn giúp mở rộng phạm vi thao tác, đồng thời tạo điều kiện bố trí nhiều điểm định vị trên cùng một mặt bàn.
Hệ thống 3D D16 cũng hỗ trợ thay đổi cấu hình gá khi chuyển đổi sản phẩm. Các phụ kiện có thể tháo lắp và tái sử dụng cho nhiều loại chi tiết khác nhau.
Đối với xưởng gia công cơ khí, đây là một giải pháp phù hợp khi thường xuyên phải xử lý nhiều mẫu sản phẩm và cần thay đổi phương án gá theo từng đơn hàng.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn thép và phụ kiện gá hàn D16/D28 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.
Bàn gá hàn thép 3D D16 3000×1500mm có thể được tư vấn theo kích thước sản phẩm, phương án gá và nhu cầu sử dụng thực tế.
Khách hàng có thể liên hệ ECO Kinh Bắc để được tư vấn bàn gá, phụ kiện D16 và phương án bố trí hệ thống gá phù hợp.
