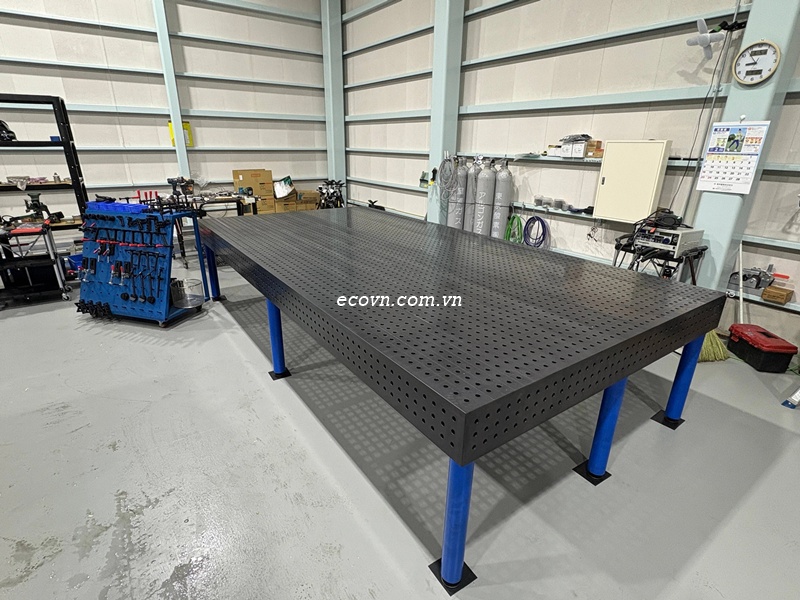

Bàn gá hàn thép 3D D16 3000×2000mm là hệ thống bàn gá được sử dụng để định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn các kết cấu cơ khí.
Với kích thước 3000×2000 mm, bàn cung cấp không gian làm việc lớn, phù hợp với những chi tiết dài, khung máy, kết cấu hộp và các cụm sản phẩm cần bố trí nhiều điểm gá trên cùng một mặt bàn.

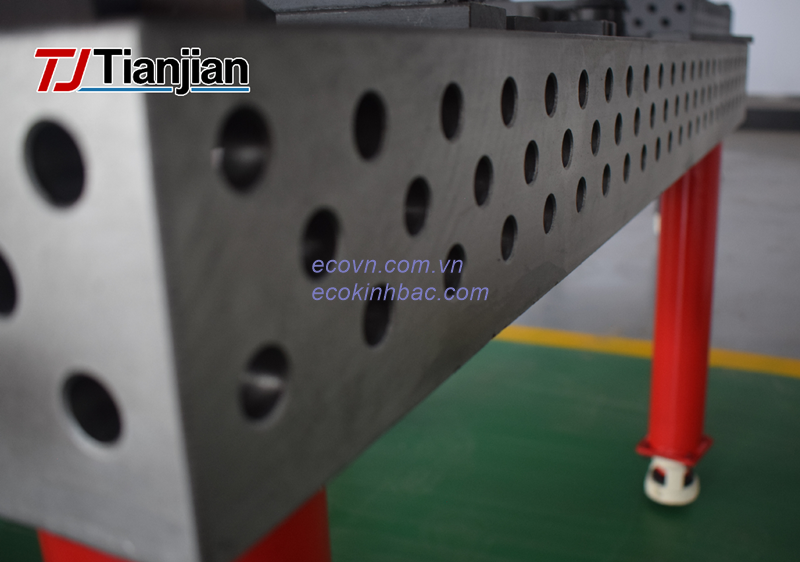

Hệ lỗ D16 – Ø16 mm cho phép kết hợp với các phụ kiện D16 như chốt định vị, cữ chặn, khối đỡ, kẹp và các phụ kiện tạo góc.
Thiết kế 3D giúp người dùng tận dụng cả mặt bàn và các mặt đứng để tạo thêm điểm tựa, điểm chuẩn và vị trí kẹp tùy theo cấu hình sản phẩm.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Thép |
| Hệ lỗ | D16 – Ø16 mm |
| Kích thước mặt bàn | 3000 × 2000 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D16 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, chế tạo jig và đồ gá |
Lưu ý: Độ dày mặt bàn, cấp chính xác, độ phẳng, cấu hình chân và xử lý bề mặt cần được xác nhận theo từng phiên bản sản phẩm hoặc bản vẽ kỹ thuật.
Mua bàn hàn kích thước 2000x1500mm tại đây
Mua bàn hàn kích thước 3000x2000mm tại đây
Kích thước 3000×2000 mm tạo diện tích làm việc lớn, phù hợp với các sản phẩm có kích thước dài hoặc cần nhiều vị trí định vị.
Trong quá trình gá, người dùng có thể bố trí các điểm chuẩn theo bản vẽ, sau đó sử dụng chốt, cữ và khối đỡ để xác định vị trí của phôi.
Một số ứng dụng tiêu biểu gồm:
Gá hàn khung máy kích thước lớn.
Gia công khung hộp và kết cấu thép.
Lắp ráp bệ máy và giá đỡ.
Chế tạo jig và đồ gá cơ khí.
Gá các cụm chi tiết dài.
Định vị kết cấu trước khi hàn.
Căn chỉnh các cụm chi tiết theo bản vẽ.
Diện tích bàn lớn cũng tạo điều kiện để bố trí nhiều cụm chi tiết trên cùng một hệ thống khi phương án sản xuất yêu cầu.
Hệ lỗ D16 là nền tảng để kết hợp bàn với các phụ kiện gá hàn. Tùy theo hình dạng phôi, người dùng có thể lựa chọn từng nhóm phụ kiện cho các chức năng khác nhau.
Chốt định vị giúp xác định vị trí của phôi.
Cữ chặn tạo điểm chuẩn và giới hạn chuyển động.
Khối đỡ tạo điểm tựa cho chi tiết.
Kẹp gá giữ phôi trong quá trình căn chỉnh và hàn.
Khối V và phụ kiện góc hỗ trợ gá các chi tiết dạng tròn, dạng hộp hoặc kết cấu có góc đặc biệt.
Nhờ khả năng thay đổi vị trí phụ kiện, người sử dụng có thể xây dựng nhiều cấu hình gá khác nhau trên cùng một bàn.
Trong gia công và lắp ráp cơ khí, việc xác định chuẩn và giữ ổn định vị trí của chi tiết là một phần quan trọng của quy trình.
Bàn gá hàn 3D D16 giúp người dùng xây dựng hệ thống điểm chuẩn trên mặt bàn và các mặt đứng. Khi kết hợp với phụ kiện phù hợp, phôi có thể được căn chỉnh theo kích thước và vị trí yêu cầu trước khi tiến hành hàn.
Tuy nhiên, kích thước bàn và hệ lỗ D16 không tự động quyết định độ chính xác của toàn bộ quá trình. Đối với các công việc yêu cầu độ chính xác cao, cần xem xét đồng thời độ phẳng và độ chính xác của bàn, độ chính xác của hệ lỗ, chất lượng phụ kiện, phương pháp định vị và quy trình kiểm tra.
Một quy trình có thể thực hiện theo các bước:
Xác định chuẩn → bố trí cữ và chốt → đặt khối đỡ → đưa phôi lên bàn → căn chỉnh → kẹp cố định → kiểm tra kích thước → hàn đính → kiểm tra lại → hoàn thiện.
Việc chuẩn bị hệ thống gá trước khi đặt phôi giúp người thợ giảm thời gian căn chỉnh và thuận tiện hơn khi chuyển đổi giữa các sản phẩm.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D

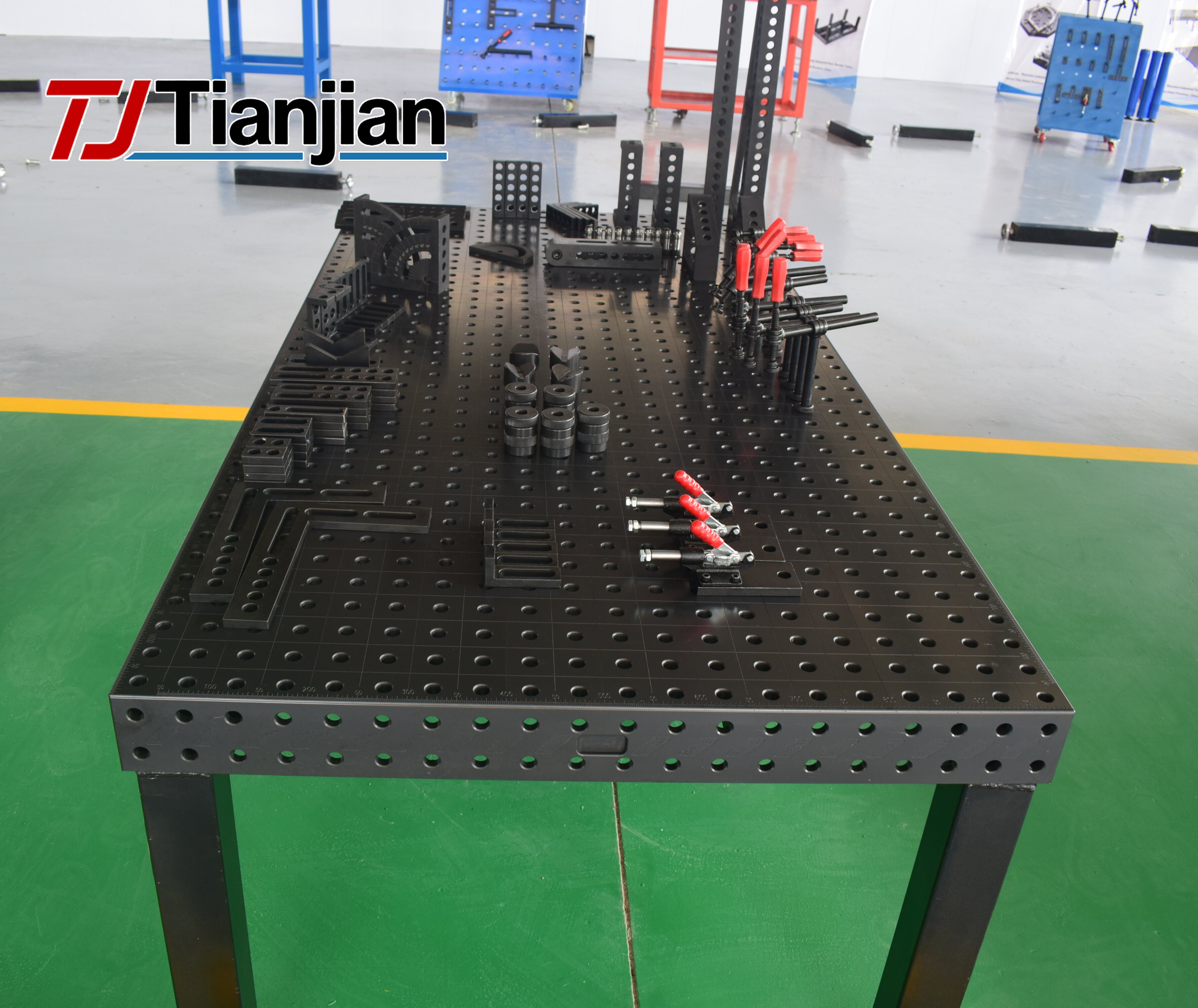

Bàn thép 3D D16 3000×2000mm có thể kết hợp với nhiều loại phụ kiện như:
Chốt định vị và chốt khóa.
Cữ chặn và thước định vị.
Khối L, khối U và khối V.
Kẹp ngang, kẹp đứng và kẹp góc.
Bộ điều chỉnh độ cao.
Vòng đệm điều chỉnh.
Các phụ kiện tạo góc và liên kết.
Sự kết hợp này giúp xây dựng đồ gá theo từng sản phẩm và có thể thay đổi khi kích thước hoặc kết cấu chi tiết thay đổi.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn thép và phụ kiện gá hàn D16/D28 cho xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.
Với bàn gá hàn thép 3D D16 3000×2000mm, ECO Kinh Bắc có thể tư vấn cấu hình bàn và phụ kiện dựa trên kích thước chi tiết, phương án gá và nhu cầu sử dụng thực tế.
