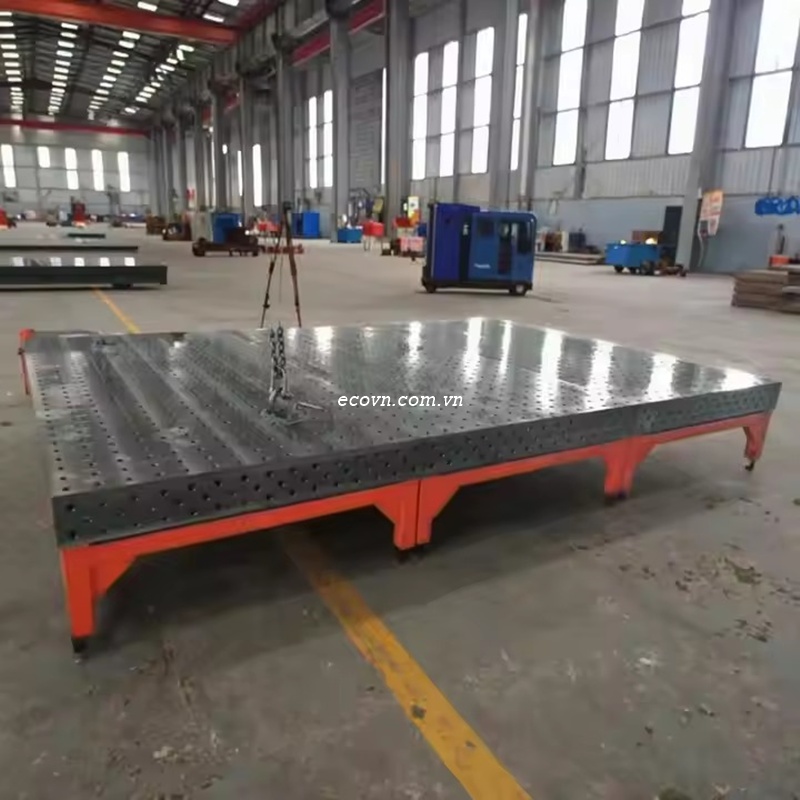

Bàn gá hàn thép 3D D16 4000×2000mm là giải pháp gá đặt dành cho các xưởng cơ khí cần gia công, lắp ráp và hàn những chi tiết hoặc kết cấu có kích thước lớn.
Với mặt bàn kích thước 4000×2000 mm và hệ lỗ D16 – đường kính 16 mm, bàn cung cấp không gian làm việc rộng, đồng thời cho phép bố trí nhiều loại phụ kiện định vị và kẹp gá trên các vị trí khác nhau.
Hệ thống bàn 3D không chỉ hỗ trợ đặt phôi trên mặt bàn mà còn tạo điều kiện bố trí phụ kiện theo nhiều hướng, phù hợp với những kết cấu cần kiểm soát vị trí trong quá trình lắp ráp và hàn.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn thép 3D |
| Hệ lỗ | D16 – Ø16 mm |
| Kích thước bàn | 4000 × 2000 mm |
| Không gian làm việc | 8 m² |
| Kiểu bàn | Bàn gá hàn 3D |
| Phụ kiện tương thích | Phụ kiện bàn gá hàn D16 |
| Chức năng | Gá, định vị, căn chỉnh và cố định phôi |
| Ứng dụng | Cơ khí chính xác, kết cấu, jig và đồ gá hàn |
Thông số về chiều dày mặt bàn, vật liệu, độ phẳng, dung sai và cấu hình chân bàn cần xác nhận theo từng phiên bản sản phẩm thực tế.
Mua bàn hàn 2D kích thước 1200x1200 tại đây
Mua bàn hàn 2D kích thước 1200x2400 tại đây
Mua bàn hàn cho thợ cơ khí tại đây
Diện tích làm việc khoảng 8 m² giúp bàn có thể bố trí các cụm chi tiết có kích thước lớn mà không gian thao tác không bị giới hạn quá nhiều.
Đây là lựa chọn phù hợp khi xưởng thường xuyên gia công:
Khung máy kích thước lớn.
Khung hộp và kết cấu thép.
Giá đỡ công nghiệp.
Cụm kết cấu hàn.
Đồ gá và jig kích thước lớn.
Các cụm chi tiết cần lắp ráp trước khi hàn.
Sản phẩm cơ khí được chế tạo theo bản vẽ riêng.
Đối với chi tiết dài, người sử dụng có thể bố trí nhiều điểm đỡ và điểm định vị trên mặt bàn để hỗ trợ giữ hình dạng trong quá trình gá.

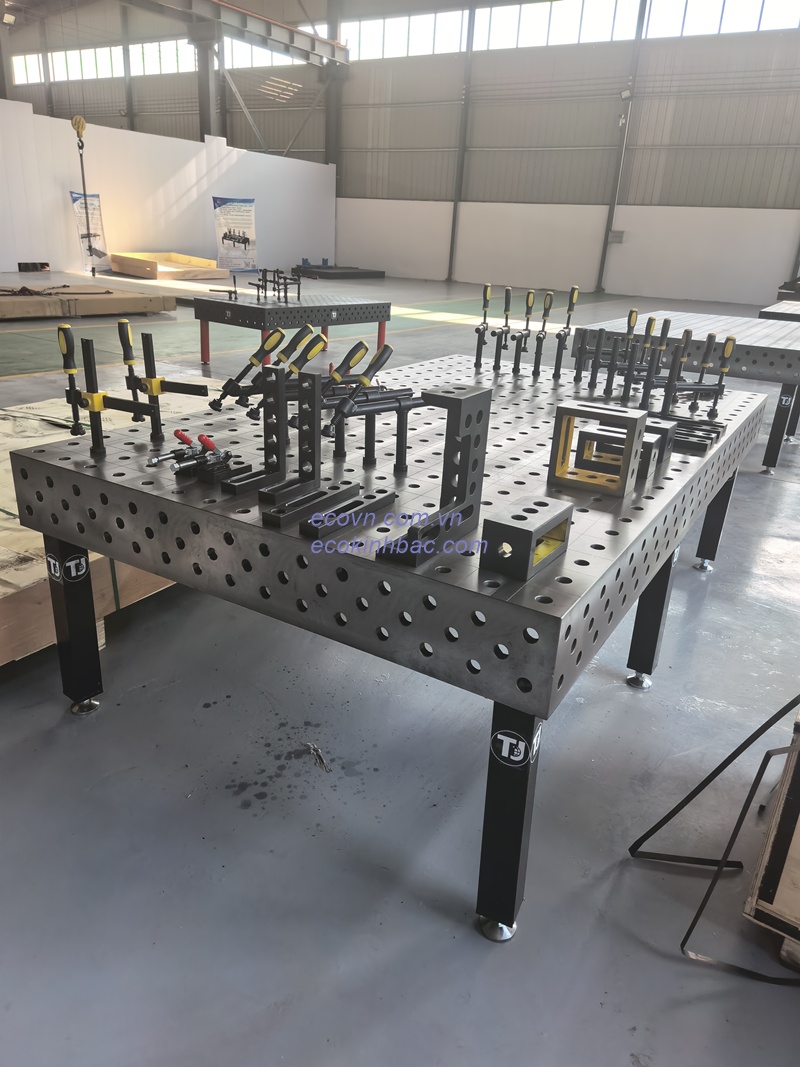

Hệ lỗ D16 cho phép sử dụng nhiều loại phụ kiện tương thích như chốt định vị, cữ chặn, khối đỡ, kẹp gá, khối V và phụ kiện tạo góc.
Một cấu hình gá cơ bản có thể thực hiện theo nguyên tắc:
Bàn gá D16 → xác định chuẩn → bố trí chốt và cữ → đặt khối đỡ → đưa phôi vào vị trí → căn chỉnh → sử dụng kẹp → kiểm tra → hàn.
Việc thay đổi vị trí phụ kiện giúp người dùng có thể điều chỉnh cấu hình gá theo từng loại sản phẩm mà không nhất thiết phải chế tạo một bộ đồ gá cố định riêng.
Trong gia công cơ khí chính xác, việc kiểm soát vị trí của các chi tiết trước và trong quá trình hàn có vai trò quan trọng. Bàn gá hàn 3D cung cấp một hệ thống chuẩn để người dùng bố trí các điểm tựa, điểm chặn và cơ cấu kẹp theo yêu cầu của từng sản phẩm.
Đặc biệt với các cụm kết cấu lớn, việc có nhiều vị trí để bố trí phụ kiện giúp người thợ dễ dàng tiếp cận phôi, kiểm tra kích thước và điều chỉnh trước khi thực hiện các bước hàn tiếp theo.
Tuy nhiên, bản thân bàn gá không tự đảm bảo độ chính xác của sản phẩm cuối cùng. Kết quả còn phụ thuộc vào độ chính xác của bàn, phụ kiện, phương pháp gá, dụng cụ đo, trình tự hàn và quy trình kiểm tra.
Để khai thác hiệu quả bàn 4000×2000 mm, có thể kết hợp nhiều nhóm phụ kiện D16:
Chốt định vị: xác định vị trí chuẩn của phôi.
Cữ chặn: tạo điểm giới hạn và mặt chuẩn.
Khối đỡ: kê và nâng đỡ chi tiết.
Kẹp gá: giữ phôi trong quá trình căn chỉnh và hàn.
Khối V: hỗ trợ gá các chi tiết dạng ống hoặc tròn.
Phụ kiện góc: hỗ trợ tạo và duy trì vị trí góc của chi tiết.
Thước định vị: hỗ trợ xác định khoảng cách và vị trí trên bàn.
Sự kết hợp giữa bàn và phụ kiện giúp xây dựng cấu hình đồ gá theo từng sản phẩm, đặc biệt hữu ích đối với các xưởng có nhiều mã hàng khác nhau.
Bàn gá hàn 4000×2000 mm mang lại không gian làm việc rộng, phù hợp với các chi tiết lớn và các cụm kết cấu cần nhiều điểm định vị.
Hệ thống phụ kiện D16 giúp thay đổi cấu hình gá tương đối linh hoạt. Người vận hành có thể điều chỉnh vị trí chốt, cữ, khối đỡ và kẹp theo từng sản phẩm, từ đó thuận tiện hơn khi chuyển đổi giữa các mã hàng.
Đối với xưởng cơ khí, đây cũng là cơ sở để xây dựng phương án gá – định vị – kiểm tra – hàn có tính hệ thống hơn.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn thép và phụ kiện D16/D28 cho các xưởng cơ khí, đơn vị chế tạo jig, đồ gá và kết cấu hàn.
Với bàn gá hàn thép 3D D16 kích thước 4000×2000mm, khách hàng có thể lựa chọn cấu hình bàn và phụ kiện dựa trên kích thước phôi, phương án gá, yêu cầu kiểm tra và quy trình sản xuất thực tế.
ECO KINH BẮC – Tư vấn kỹ thuật, cung cấp bàn gá hàn 3D và phụ kiện gá hàn cho xưởng cơ khí trên toàn quốc.
