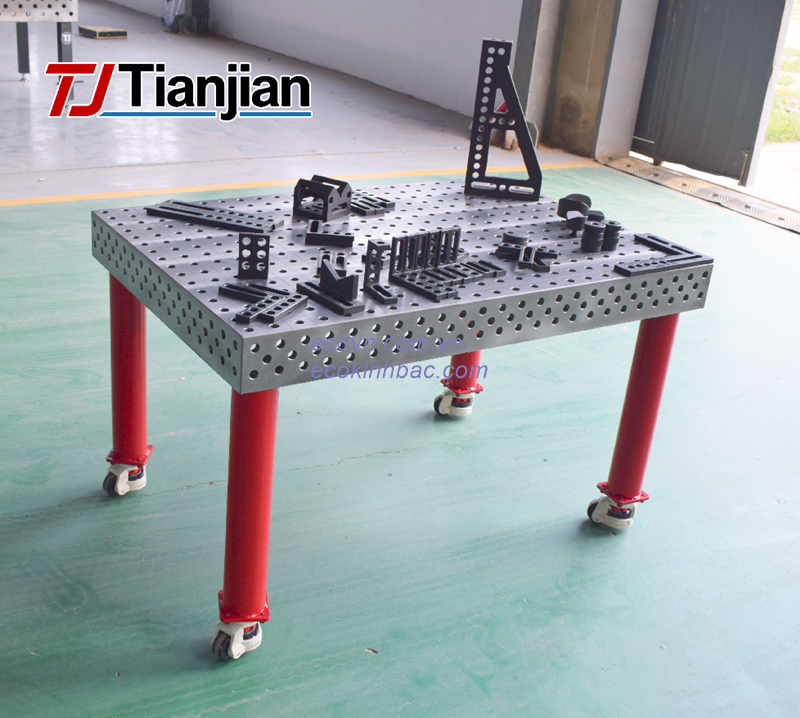

Bàn gá hàn thép 3D D28 1500×1000mm là hệ thống bàn gá được sử dụng để định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn kết cấu cơ khí.

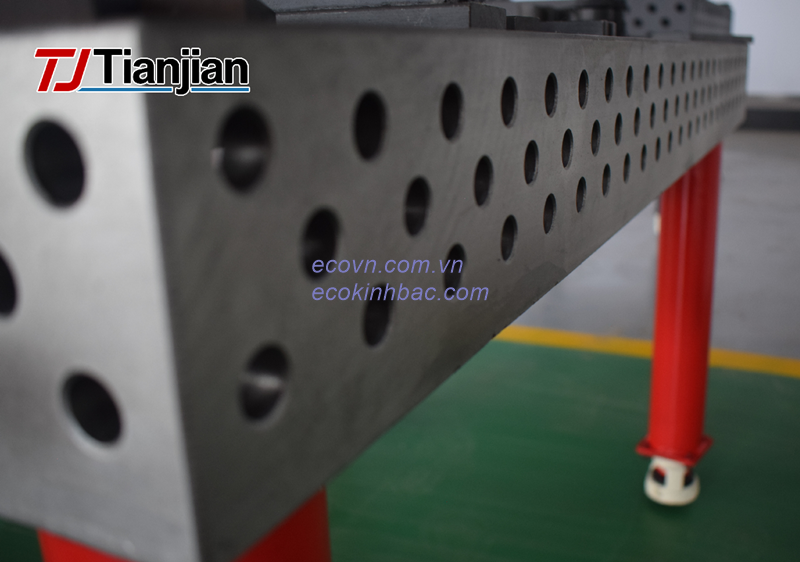

Bàn sử dụng hệ lỗ D28 – đường kính lỗ 28 mm, cho phép kết hợp với các phụ kiện bàn gá hàn D28 như chốt định vị, cữ chặn, khối đỡ, kẹp và các phụ kiện tạo góc.
Với kích thước mặt bàn 1500×1000 mm, bàn tạo không gian làm việc phù hợp cho nhiều loại chi tiết và cụm kết cấu có kích thước vừa và lớn. Thiết kế 3D còn cho phép tận dụng các mặt đứng để bố trí thêm điểm tựa, điểm chuẩn và vị trí kẹp.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Thép |
| Hệ lỗ | D28 – Ø28 mm |
| Kích thước mặt bàn | 1500 × 1000 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D28 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, chế tạo jig và đồ gá |
Lưu ý: Các thông số như độ dày mặt bàn, cấp chính xác, độ phẳng, cấu hình chân và xử lý bề mặt cần được xác nhận theo bản vẽ hoặc cấu hình sản phẩm thực tế.
Hệ lỗ D28 cho phép sử dụng các phụ kiện có kích thước và kết cấu phù hợp với hệ bàn. Người dùng có thể bố trí chốt, cữ, khối đỡ và kẹp tại các vị trí cần thiết để tạo thành một cấu hình gá theo hình dạng phôi.
Một phương án gá cơ bản có thể thực hiện theo trình tự:
Xác định chuẩn → bố trí cữ chặn → lắp chốt định vị → đặt khối đỡ → đặt phôi → căn chỉnh → sử dụng kẹp → kiểm tra → hàn.
Khi thay đổi sản phẩm, vị trí các phụ kiện có thể được điều chỉnh lại để phù hợp với kích thước và hình dạng chi tiết mới.
Mua bàn hàn kích thước 1000x1000mm tại đây
Mua bàn hàn kích thước 1200x1200mm tại đây
Mặt bàn 1500×1000 mm tạo không gian tương đối rộng để bố trí các chi tiết và phụ kiện gá. Bàn có thể được ứng dụng trong:
Gá hàn khung máy và khung hộp.
Chế tạo giá đỡ, bệ đỡ và kết cấu thép.
Lắp ráp các cụm chi tiết cơ khí.
Gá các chi tiết dạng hộp và bản mã.
Chế tạo jig và đồ gá hàn.
Căn chỉnh cụm chi tiết trước khi hàn.
Hỗ trợ kiểm tra vị trí tương quan giữa các chi tiết.
Đối với những sản phẩm có nhiều kích thước khác nhau, khả năng thay đổi vị trí phụ kiện giúp bàn D28 có thể phục vụ nhiều phương án gá mà không cần chế tạo một bộ đồ gá riêng cho từng sản phẩm.
Trong các công việc cơ khí yêu cầu kiểm soát vị trí lắp ráp, bàn gá đóng vai trò tạo nền tảng để bố trí các điểm chuẩn và điểm giữ phôi.
Bàn gá hàn D28 1500×1000 mm có thể hỗ trợ người thợ xây dựng cấu hình gá theo bản vẽ, kiểm tra kích thước và điều chỉnh vị trí trước khi hàn cố định.
Tuy nhiên, cần lưu ý rằng hệ D28 và kích thước bàn không tự động quyết định độ chính xác của sản phẩm. Khi sử dụng cho cơ khí chính xác, cần xem xét đồng thời độ phẳng và độ chính xác của bàn, độ chính xác vị trí lỗ, chất lượng phụ kiện, phương pháp định vị và quy trình kiểm tra.
Bàn gá hàn thép 3D D28 có thể kết hợp với nhiều nhóm phụ kiện như:
Chốt định vị: xác định vị trí của phôi theo các điểm chuẩn.
Cữ chặn: tạo điểm giới hạn và hỗ trợ căn chỉnh.
Khối đỡ: tạo điểm tựa cho các vị trí cần nâng hoặc kê phôi.
Kẹp gá: giữ phôi ổn định trong quá trình căn chỉnh và hàn.
Khối V: hỗ trợ gá các loại ống, thanh tròn và chi tiết dạng trụ.
Phụ kiện góc: tạo điểm tựa và định vị các chi tiết cần kiểm soát góc.
Việc kết hợp nhiều nhóm phụ kiện giúp người dùng xây dựng đồ gá theo từng loại sản phẩm và có thể tái sử dụng khi chuyển sang công việc khác.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Bàn gá hàn 3D giúp hệ thống gá có nhiều điểm tham chiếu hơn so với phương án chỉ sử dụng mặt bàn và các cữ cố định.
Với kích thước 1500×1000 mm, người dùng có thể bố trí nhiều điểm gá trên cùng một khu vực làm việc, thuận tiện cho các cụm chi tiết có nhiều vị trí cần kiểm soát.
Khi kết hợp với phụ kiện D28, hệ thống có thể được thay đổi theo từng sản phẩm, giúp tăng khả năng tái sử dụng và giảm sự phụ thuộc vào các bộ gá cố định.
