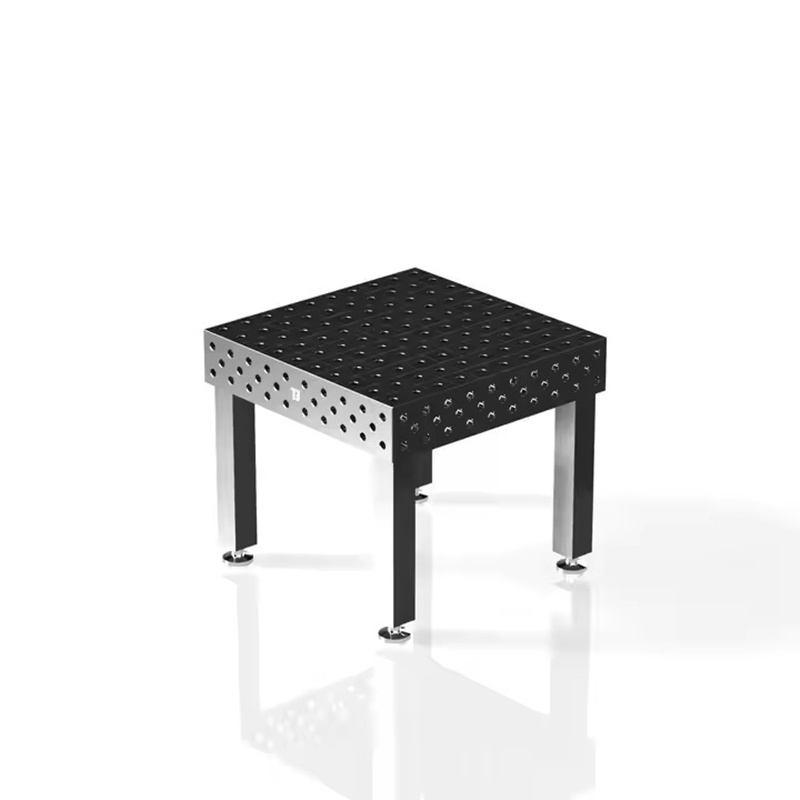

Bàn gá hàn thép 3D D28 1500×1500mm là thiết bị hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn kết cấu cơ khí.
Với kích thước mặt bàn 1500×1500 mm, sản phẩm cung cấp không gian làm việc tương đối rộng để bố trí nhiều điểm gá cho các cụm chi tiết có kích thước vừa và lớn.
Hệ lỗ D28 – đường kính 28 mm cho phép kết hợp với các loại phụ kiện D28 như chốt định vị, cữ chặn, khối đỡ, kẹp và phụ kiện tạo góc. Thiết kế 3D giúp mở rộng khả năng gá khi cần tận dụng thêm các mặt đứng để tạo điểm tựa hoặc điểm định vị.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Thép |
| Hệ lỗ | D28 – Ø28 mm |
| Kích thước mặt bàn | 1500 × 1500 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D28 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, chế tạo jig và đồ gá |
Lưu ý: Độ dày mặt bàn, độ phẳng, cấp chính xác, cấu hình chân và xử lý bề mặt cần được xác nhận theo từng phiên bản hoặc bản vẽ kỹ thuật thực tế.

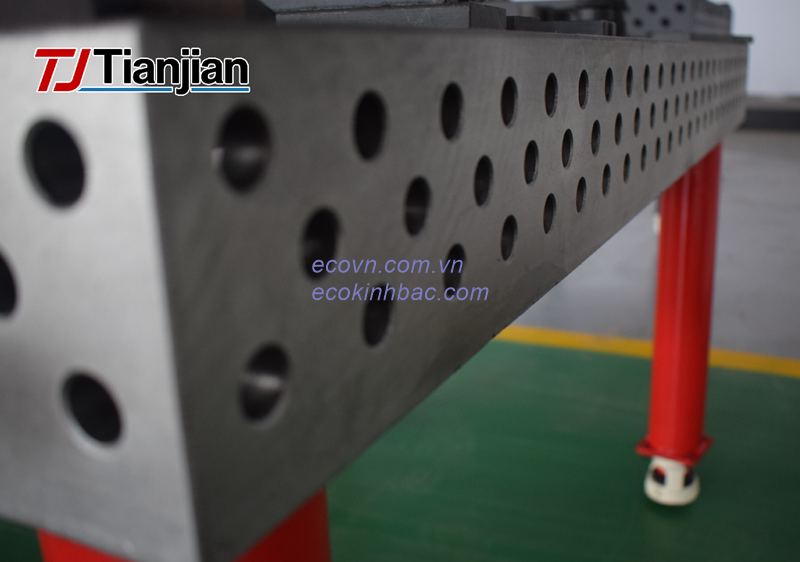

Hệ lỗ D28 – Ø28 mm được sử dụng để bố trí các phụ kiện gá hàn trên mặt bàn. Tùy vào kích thước và hình dạng phôi, người dùng có thể lựa chọn vị trí đặt chốt, cữ, khối đỡ và kẹp.
Một phương án gá cơ bản có thể thực hiện theo trình tự:
Xác định chuẩn → bố trí chốt và cữ → đặt khối đỡ → đưa phôi vào vị trí → căn chỉnh → kẹp cố định → kiểm tra → hàn.
Các phụ kiện có thể tháo lắp và thay đổi vị trí, giúp người dùng dễ dàng điều chỉnh cấu hình khi chuyển sang sản phẩm khác.
Mua bàn hàn kích thước 2400x1200mm tại đây
Mua bàn hàn kích thước 1200x1200mm tại đây
Mặt bàn 1500×1500 mm cung cấp không gian gá tương đối lớn, phù hợp với nhiều công việc trong xưởng cơ khí như:
Gá hàn khung thép và khung máy.
Gia công giá đỡ, bệ đỡ và kết cấu hộp.
Lắp ráp các cụm chi tiết cơ khí.
Chế tạo jig và đồ gá hàn.
Định vị bản mã và các chi tiết kết cấu.
Gá các cụm chi tiết trước khi hàn.
Căn chỉnh sản phẩm theo kích thước bản vẽ.
Với những sản phẩm có kích thước lớn hơn mặt bàn, có thể cần xem xét phương án ghép bàn hoặc lựa chọn bàn có kích thước phù hợp hơn.
Trong các công việc cơ khí yêu cầu kiểm soát vị trí tương quan giữa nhiều chi tiết, bàn gá tạo ra một nền tảng để xây dựng hệ thống chuẩn và điểm định vị.

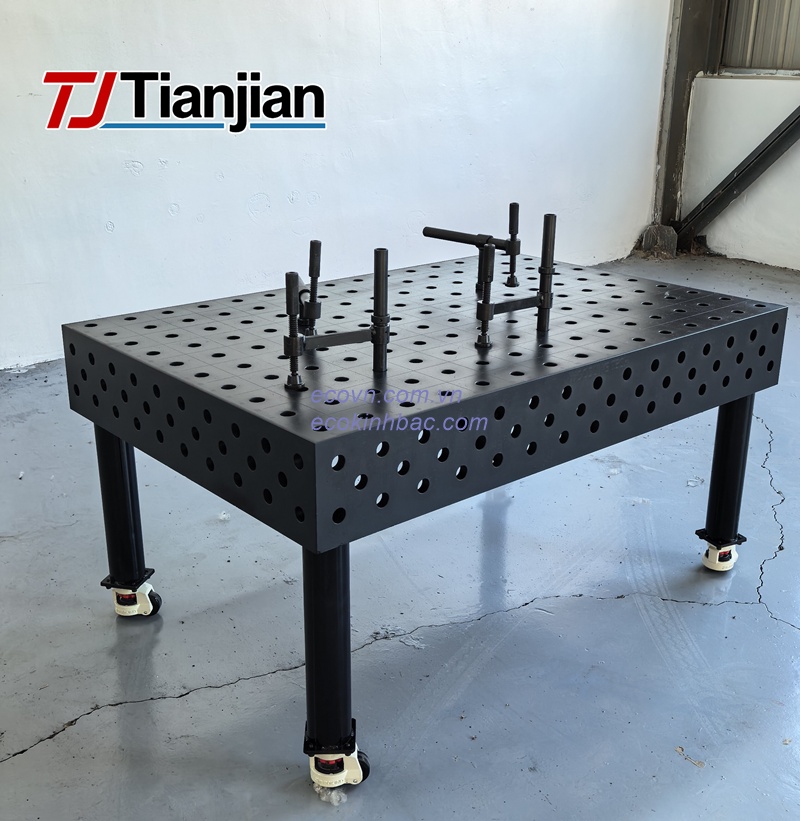

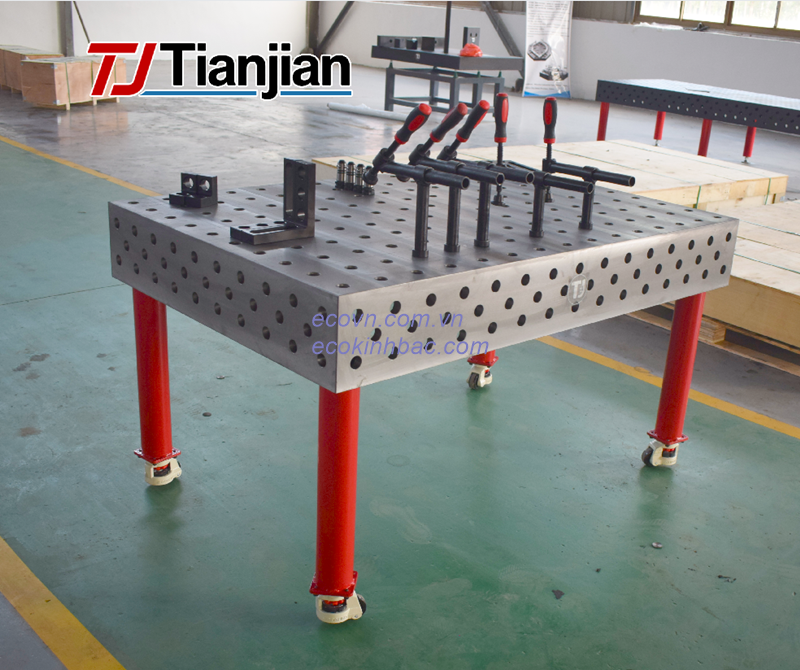

Bàn 3D D28 cho phép bố trí nhiều loại phụ kiện theo vị trí mong muốn. Chốt định vị xác định vị trí phôi, cữ tạo điểm chặn, khối đỡ hỗ trợ mặt tựa và kẹp tạo lực giữ.
Tuy nhiên, bàn D28 không tự động đảm bảo độ chính xác của sản phẩm. Khi sử dụng trong cơ khí chính xác, cần đồng thời kiểm soát độ phẳng của bàn, độ chính xác vị trí lỗ, chất lượng phụ kiện, phương pháp định vị và quy trình kiểm tra.

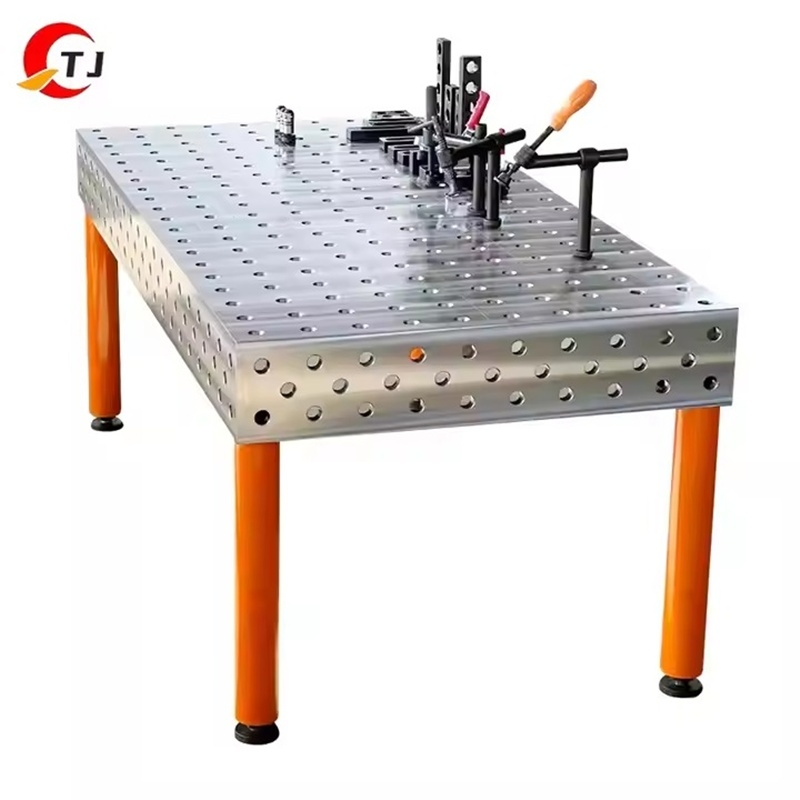

Bàn gá hàn thép 3D D28 có thể kết hợp với nhiều nhóm phụ kiện:
Dùng để xác định vị trí và tạo điểm chuẩn cho phôi.
Tạo điểm tựa, giới hạn chuyển động và hỗ trợ căn chỉnh chi tiết.
Nâng đỡ phôi ở những vị trí cần thiết, đặc biệt với chi tiết có kích thước lớn hoặc hình dạng không đồng đều.
Giữ phôi ổn định sau khi đã được định vị, giúp hạn chế dịch chuyển trong quá trình hàn và lắp ráp.
Hỗ trợ gá các chi tiết dạng ống, thanh tròn, khung hộp hoặc kết cấu cần định vị theo góc.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Việc sử dụng bàn gá hàn 3D kết hợp phụ kiện D28 giúp xưởng cơ khí có thể thay đổi cấu hình gá theo từng sản phẩm.
Thay vì chế tạo một bộ đồ gá cố định cho mỗi loại chi tiết, người dùng có thể tháo lắp và bố trí lại chốt, cữ, khối đỡ và kẹp trên bàn.
Điều này đặc biệt phù hợp với các xưởng gia công nhiều mã sản phẩm, thường xuyên thay đổi kích thước và kết cấu chi tiết.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn thép và phụ kiện gá hàn D28 phục vụ các nhu cầu gia công cơ khí, chế tạo kết cấu, jig và đồ gá.
Bàn gá hàn thép 3D D28 1500×1500 mm có thể được tư vấn theo kích thước sản phẩm, phương án gá và yêu cầu sử dụng thực tế của từng xưởng.
Khách hàng có nhu cầu về bàn gá hàn D28 và phụ kiện đồng bộ có thể liên hệ ECO Kinh Bắc để được tư vấn cấu hình phù hợp.
