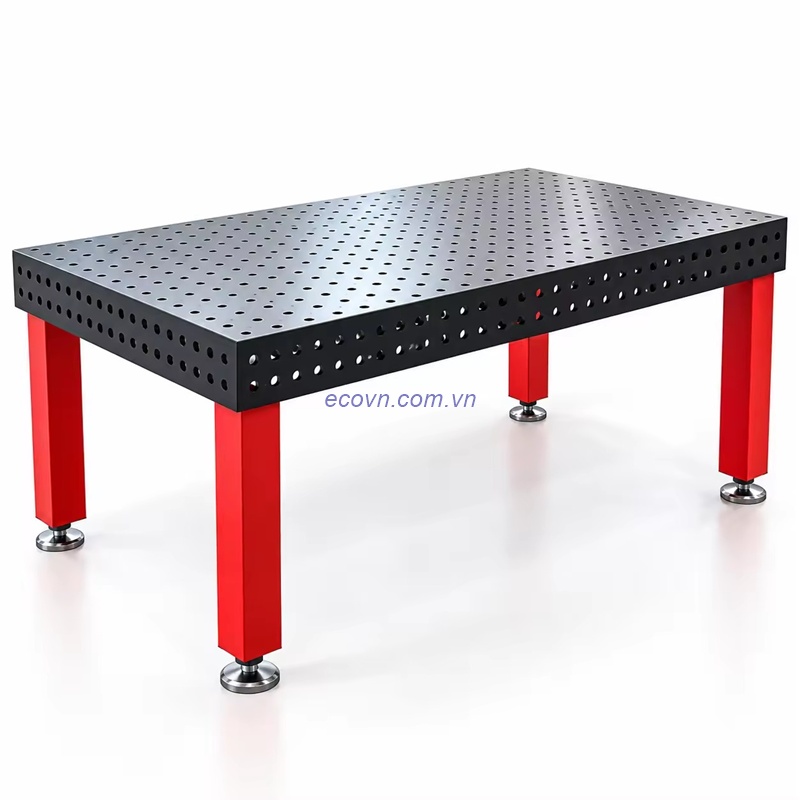

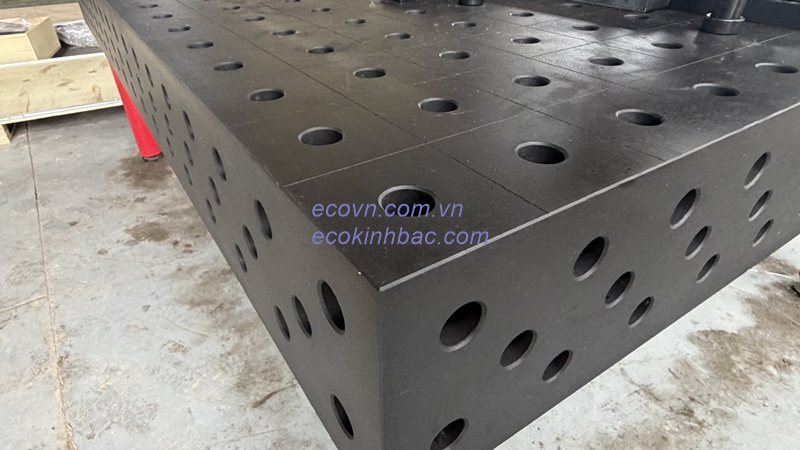

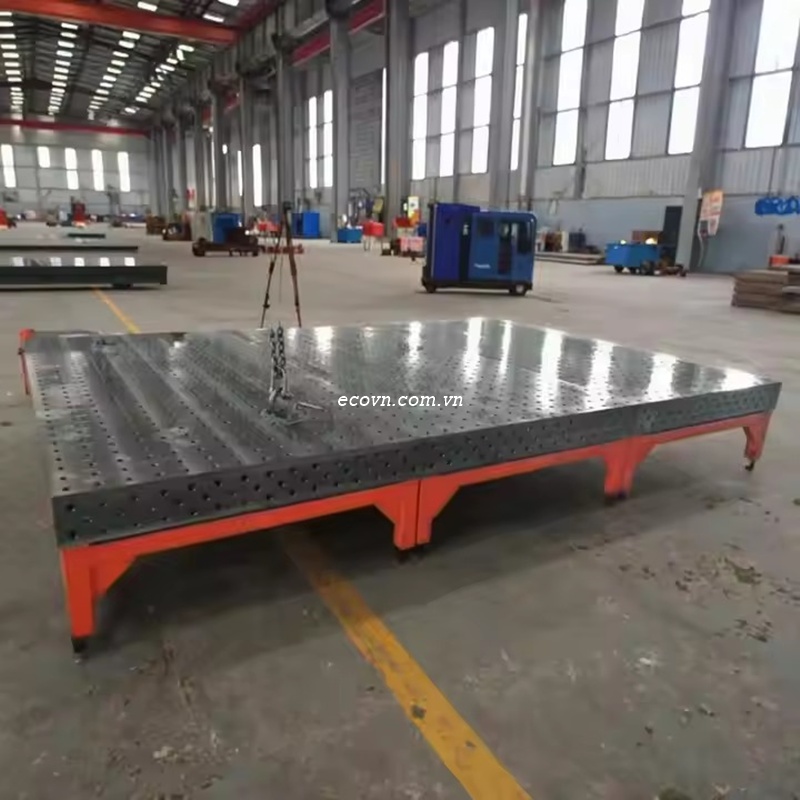

Bàn gá hàn thép 3D D28 3000×1500mm là hệ thống bàn gá được sử dụng để định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn các kết cấu cơ khí.
Với kích thước 3000×1500 mm, bàn cung cấp không gian làm việc lớn, phù hợp với các chi tiết dài, khung máy, kết cấu thép và cụm sản phẩm có kích thước lớn.

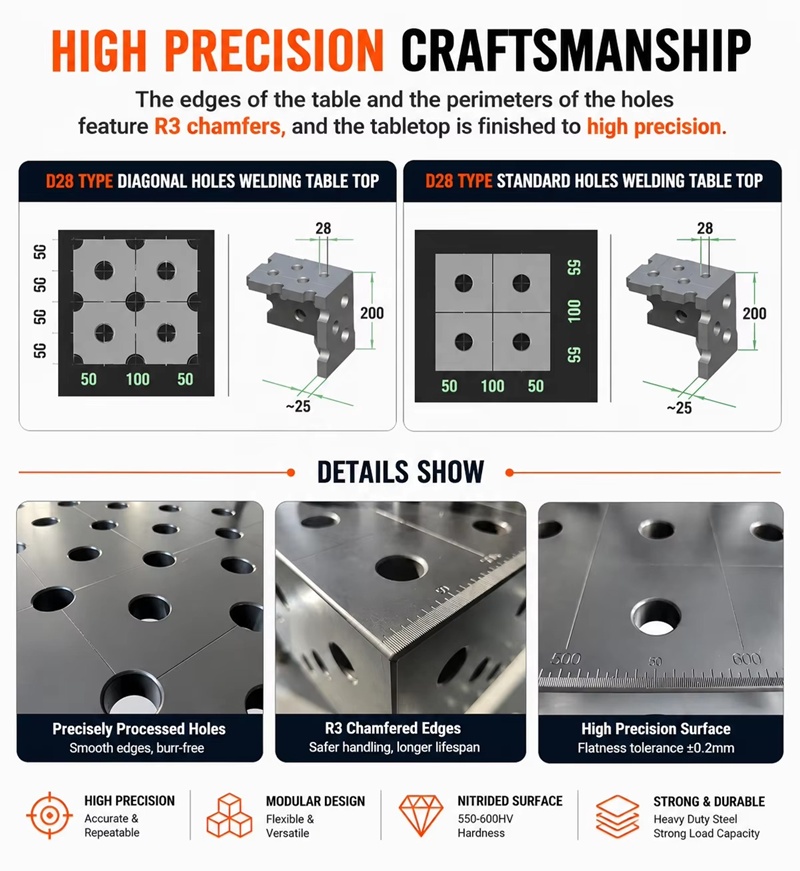

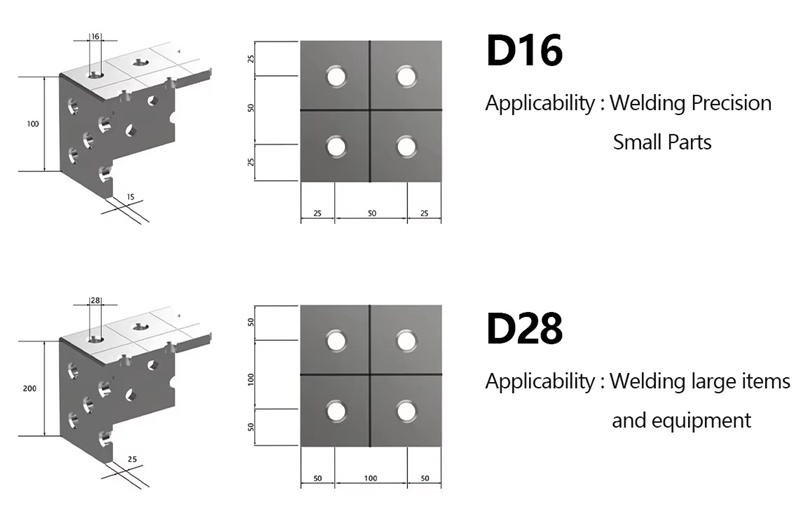

Hệ lỗ D28 – đường kính 28 mm cho phép kết hợp với các loại phụ kiện D28 như chốt định vị, cữ chặn, khối đỡ, kẹp và phụ kiện góc. Thiết kế 3D giúp người dùng có thêm các mặt tham chiếu và điểm gá khi cần định vị chi tiết theo nhiều phương.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Thép |
| Hệ lỗ | D28 – Ø28 mm |
| Kích thước mặt bàn | 3000 × 1500 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D28 |
| Ứng dụng | Gia công cơ khí, hàn kết cấu, lắp ráp, chế tạo jig và đồ gá |
Lưu ý: Các thông số như độ dày mặt bàn, cấp chính xác, độ phẳng, xử lý bề mặt, cấu hình chân và tải trọng cần được xác nhận theo từng cấu hình sản phẩm thực tế.
Mua bàn hàn kích thước 2400x1200mm tại đây
Mua bàn hàn kích thước 3000x2000mm tại đây

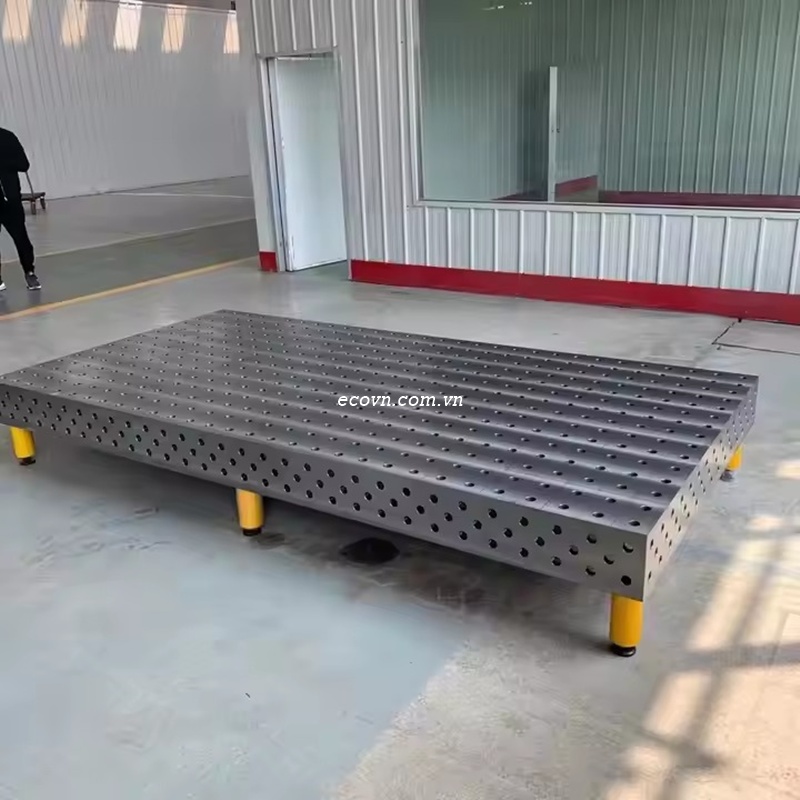

Diện tích làm việc 3000×1500 mm cho phép bố trí các chi tiết có chiều dài lớn trên cùng một hệ thống gá.
Đây là kích thước có thể được cân nhắc cho các công việc như:
Gá hàn khung máy kích thước lớn.
Gia công khung hộp và kết cấu thép.
Lắp ráp bệ máy, giá đỡ và khung thiết bị.
Gá các cụm chi tiết dài.
Chế tạo jig và đồ gá cơ khí.
Căn chỉnh kết cấu trước khi hàn.
Lắp ráp sản phẩm theo bản vẽ kỹ thuật.
Không gian rộng cũng tạo điều kiện bố trí nhiều điểm định vị và kẹp trên cùng một mặt bàn, tùy theo phương án gá.
Với hệ lỗ D28, bàn có thể kết hợp với hệ thống phụ kiện D28 để xây dựng cấu hình gá theo từng sản phẩm.

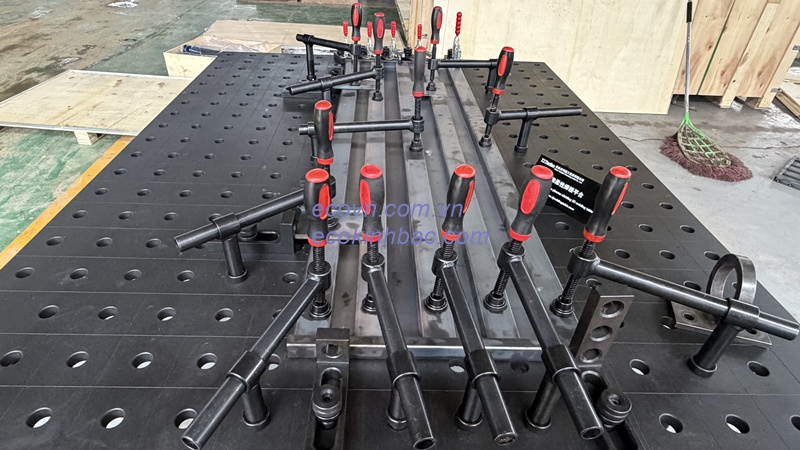

Người sử dụng có thể bố trí chốt định vị để xác định vị trí, cữ chặn và khối đỡ để tạo điểm tựa, sau đó sử dụng kẹp gá để giữ phôi.
Một cấu hình gá cơ bản có thể thực hiện theo trình tự:
Xác định chuẩn → bố trí cữ và chốt → đặt khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra → hàn.
Việc thay đổi vị trí phụ kiện giúp bàn D28 có thể sử dụng cho nhiều loại sản phẩm khác nhau.
Trong gia công và lắp ráp cơ khí, bàn gá có nhiệm vụ tạo nền tảng để định vị và giữ chi tiết trong suốt quá trình thao tác.
Đối với các sản phẩm yêu cầu kiểm soát vị trí và kích thước, người dùng cần kết hợp bàn gá với phụ kiện định vị phù hợp, dụng cụ đo và quy trình kiểm tra.
Cần lưu ý rằng kích thước bàn lớn và hệ lỗ D28 không tự động đồng nghĩa với độ chính xác cao. Khi lựa chọn bàn cho cơ khí chính xác, cần xem xét đồng thời độ phẳng, độ chính xác vị trí lỗ, độ vuông của các mặt, chất lượng phụ kiện và phương pháp gá.
Vì vậy, với những công việc yêu cầu dung sai cụ thể, nên xác nhận đầy đủ thông số kỹ thuật và tài liệu kiểm tra của bàn trước khi đưa vào sản xuất.

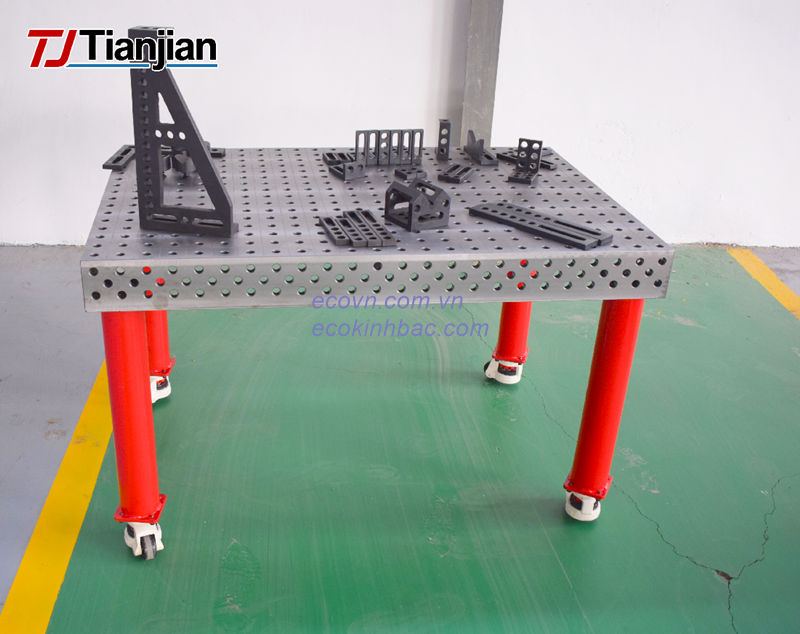

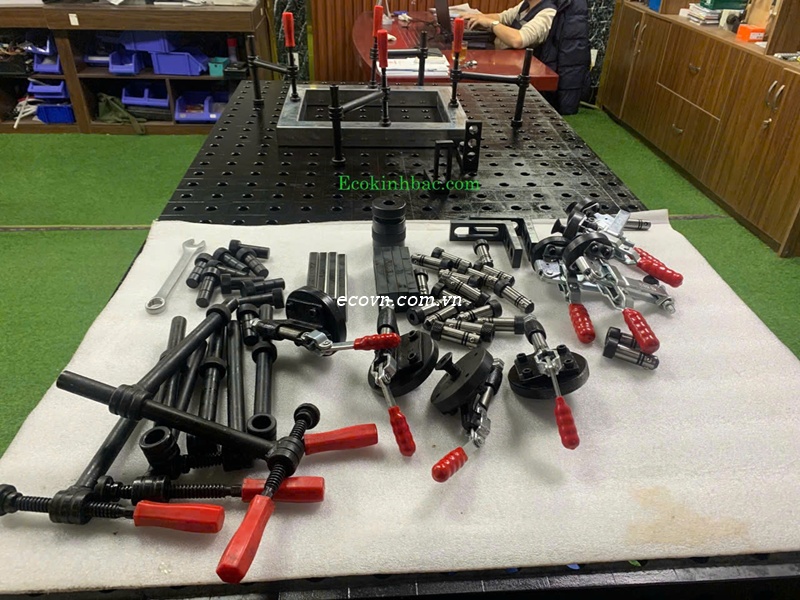

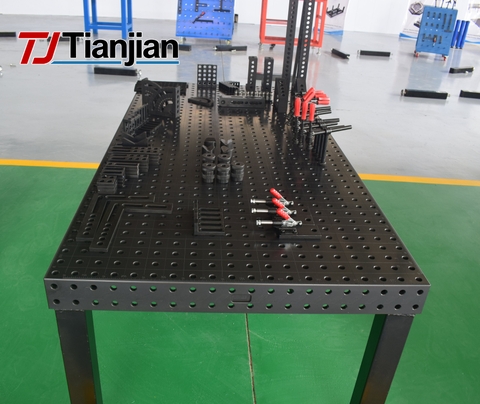

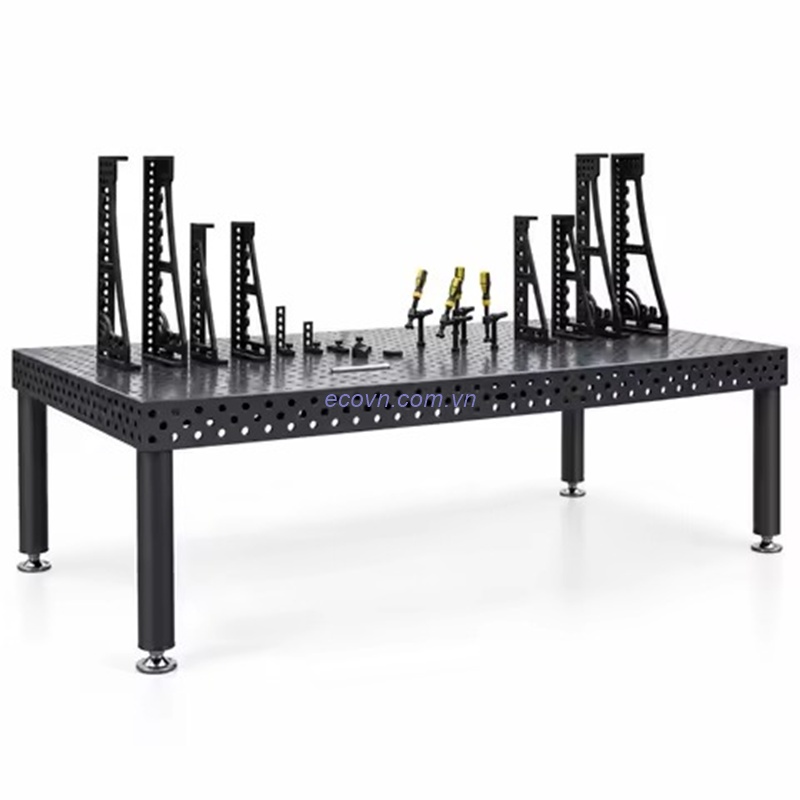

Bàn gá hàn thép 3D D28 3000×1500mm có thể kết hợp với nhiều nhóm phụ kiện:

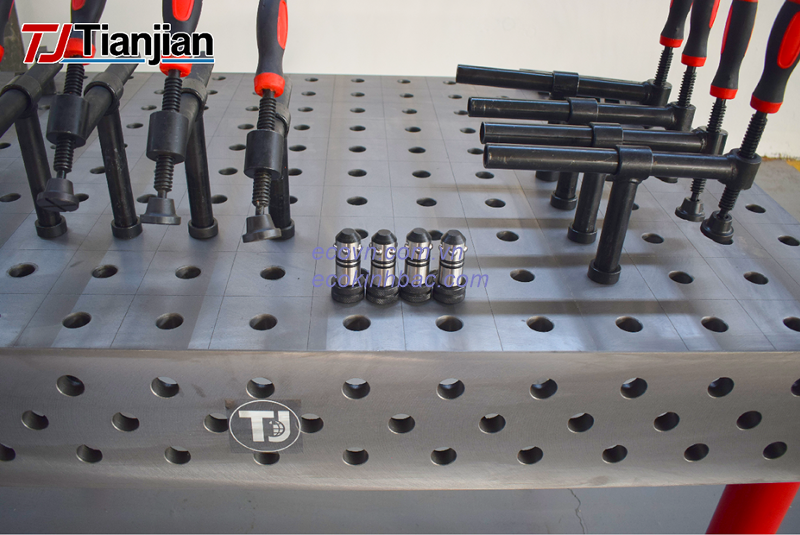

Chốt định vị D28: xác định vị trí phôi.
Cữ chặn: tạo điểm chuẩn và giới hạn chuyển động.
Khối đỡ U/L: nâng đỡ và tạo điểm tựa.
Khối V: hỗ trợ gá ống và chi tiết dạng tròn.
Kẹp gá: giữ phôi trong quá trình căn chỉnh và hàn.
Bộ điều chỉnh độ cao: hỗ trợ thay đổi cao độ của điểm gá.
Vòng đệm điều chỉnh: hỗ trợ điều chỉnh khoảng cách và cao độ.
Phụ kiện góc: tạo các điểm tựa và vị trí gá theo nhiều hướng.
Sự kết hợp này giúp xây dựng đồ gá có khả năng thay đổi và tái sử dụng khi chuyển sang sản phẩm khác.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Bàn D28 3000×1500 mm tạo không gian gá rộng, phù hợp với các sản phẩm có kích thước lớn và cần nhiều điểm định vị.
Hệ thống phụ kiện tháo lắp giúp người dùng có thể thay đổi cấu hình gá theo từng loại sản phẩm, hạn chế phụ thuộc vào các bộ đồ gá cố định.
Đối với các xưởng gia công nhiều loại kết cấu, đây là phương án thuận tiện để tổ chức khu vực gá hàn và lắp ráp theo hướng linh hoạt hơn.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn thép và phụ kiện gá hàn D28/D16 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.
Bàn gá hàn thép 3D D28 3000×1500mm có thể được tư vấn theo kích thước sản phẩm, phương án định vị và nhu cầu sử dụng thực tế của từng xưởng.
Khách hàng có thể liên hệ ECO Kinh Bắc để được tư vấn lựa chọn bàn, phụ kiện và cấu hình gá phù hợp.
