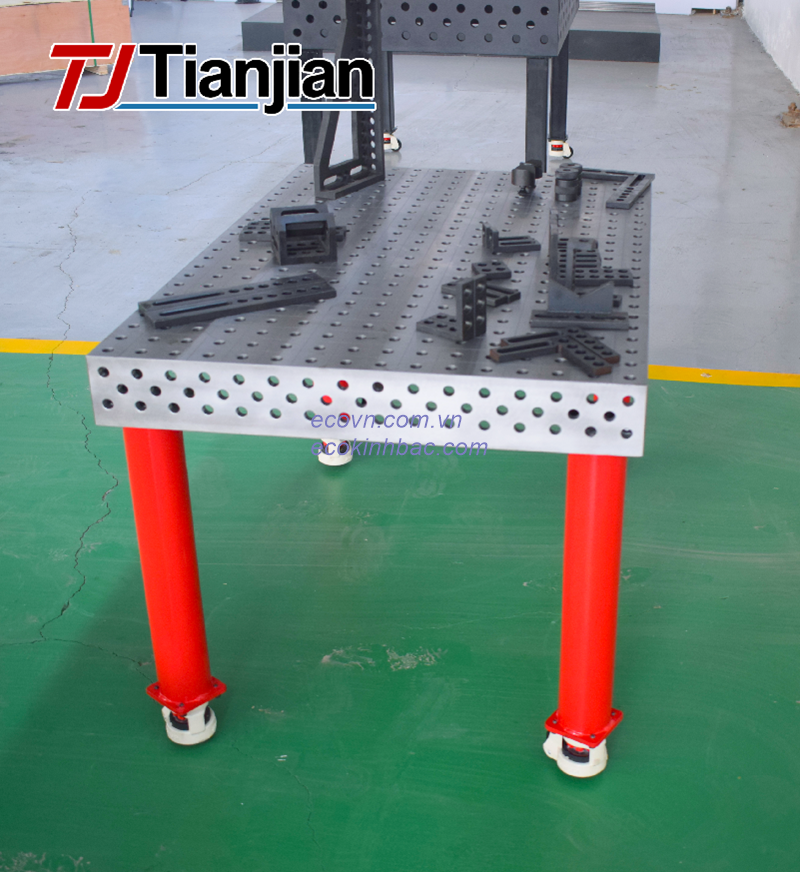

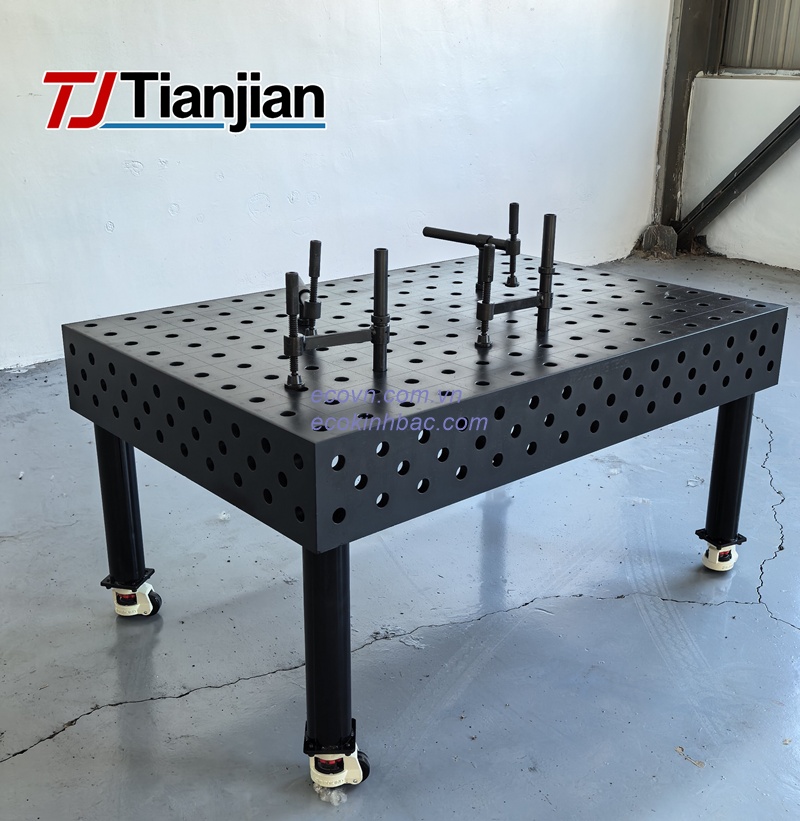

Bàn gá hàn thép 3D D28 4000×2000mm là hệ thống bàn gá có kích thước lớn, được sử dụng để định vị, căn chỉnh và cố định các chi tiết, cụm kết cấu trong quá trình gia công và hàn.

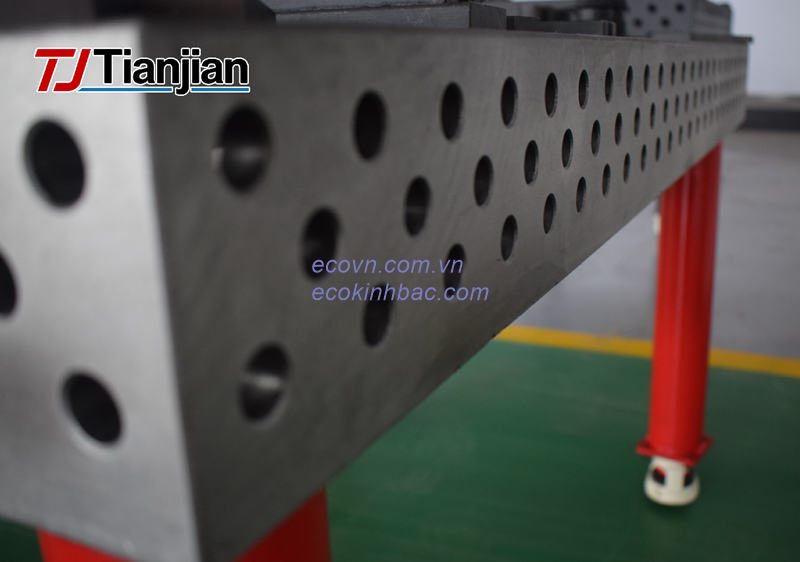

Với mặt bàn kích thước 4000×2000 mm, sản phẩm cung cấp không gian làm việc rộng, phù hợp với các chi tiết có chiều dài và kích thước lớn. Hệ lỗ D28 – đường kính 28 mm cho phép kết hợp với nhiều loại phụ kiện gá hàn D28 để xây dựng cấu hình đồ gá theo từng sản phẩm.
Thiết kế 3D giúp người dùng không chỉ gá trên mặt bàn mà còn có thể tận dụng các mặt đứng và hệ thống phụ kiện để tạo nhiều phương án định vị khác nhau.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn thép 3D |
| Hệ lỗ | D28 – Ø28 mm |
| Kích thước mặt bàn | 4000 × 2000 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Công dụng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D28 |
| Ứng dụng | Cơ khí chính xác, kết cấu hàn, jig và đồ gá |
Thông số về chiều dày mặt bàn, vật liệu thép cụ thể, cấu hình chân bàn, xử lý bề mặt và tải trọng cần xác nhận theo phiên bản sản phẩm thực tế.
Mua bàn hàn kích thước 1000x1000mm tại đây
Mua bàn hàn kích thước 2000x1500mm tại đây
Kích thước 4000×2000 mm tạo diện tích gá lớn, phù hợp với những sản phẩm cần nhiều điểm định vị và nhiều vị trí kẹp.
Một số ứng dụng có thể kể đến như:
Gá hàn khung máy kích thước lớn.
Gia công kết cấu thép.
Chế tạo khung hộp và khung kết cấu.
Gá các cụm máy trước khi hàn.
Chế tạo jig và đồ gá kích thước lớn.
Lắp ráp các cụm chi tiết cơ khí.
Định vị các kết cấu cần nhiều điểm tựa và điểm kẹp.
Đối với chi tiết dài, việc có một mặt bàn đủ rộng giúp người dùng bố trí các điểm chuẩn, cữ chặn, khối đỡ và kẹp tại nhiều vị trí khác nhau.

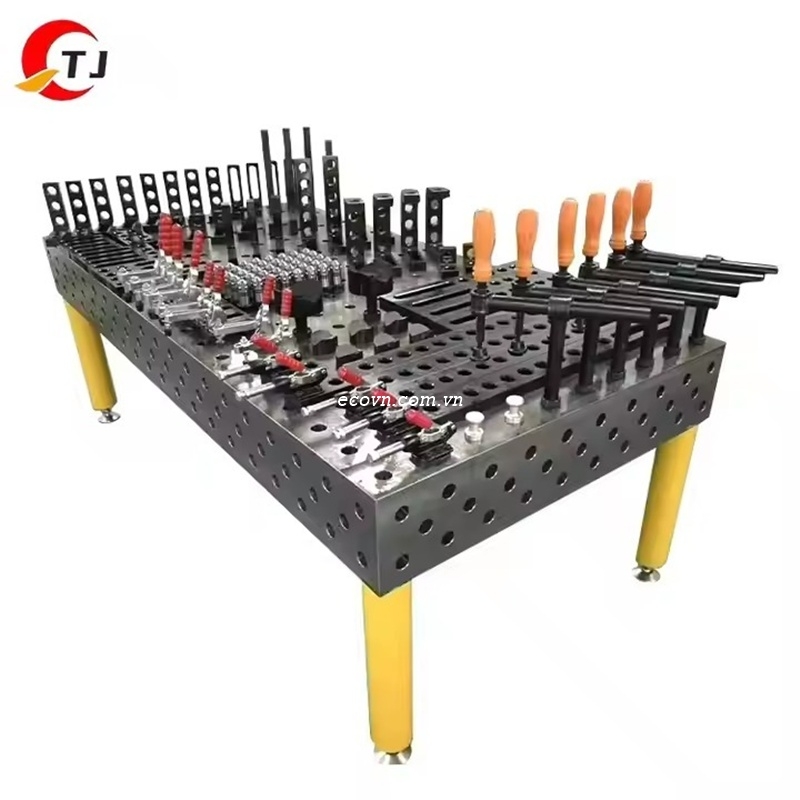

Hệ lỗ D28 là nền tảng để kết hợp bàn với các phụ kiện gá hàn tương ứng. Tùy theo hình dạng sản phẩm, người dùng có thể bố trí:
Chốt định vị D28: xác định vị trí của chi tiết.
Cữ chặn: tạo điểm chuẩn và giới hạn chuyển động.
Khối đỡ: tạo điểm tựa cho phôi.
Kẹp gá: giữ chi tiết trong quá trình căn chỉnh và hàn.
Khối V: hỗ trợ định vị ống và chi tiết dạng tròn.
Phụ kiện góc: hỗ trợ tạo góc và định vị các chi tiết có hình dạng đặc biệt.
Bộ điều chỉnh độ cao: hỗ trợ thay đổi cao độ của điểm gá.
Việc kết hợp nhiều nhóm phụ kiện giúp bàn D28 có thể được cấu hình lại khi thay đổi sản phẩm.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Trong gia công cơ khí, việc kiểm soát vị trí của các chi tiết trước khi hàn có ảnh hưởng trực tiếp đến quá trình lắp ráp sau đó. Bàn gá hàn 3D giúp người sử dụng xây dựng các điểm chuẩn và điểm giữ phôi phù hợp với từng sản phẩm.
Tuy nhiên, bản thân bàn gá không tự đảm bảo độ chính xác của sản phẩm. Kết quả cuối cùng còn phụ thuộc vào độ chính xác của bàn và phụ kiện, phương pháp định vị, cách căn chỉnh, tình trạng phôi và quy trình hàn.
Do đó, khi sử dụng cho các công việc yêu cầu độ chính xác cao, cần kết hợp bàn với phương pháp đo kiểm và quy trình kiểm tra phù hợp.
Với các chi tiết lớn, có thể xây dựng quy trình gá theo trình tự:
Xác định chuẩn → bố trí cữ → lắp chốt định vị → bố trí khối đỡ → đặt phôi → căn chỉnh → lắp kẹp → kiểm tra kích thước → hàn đính → kiểm tra lại → hoàn thiện.
Việc phân chia rõ chức năng của từng phụ kiện giúp quá trình gá dễ kiểm soát và thuận tiện khi cần thay đổi cấu hình.

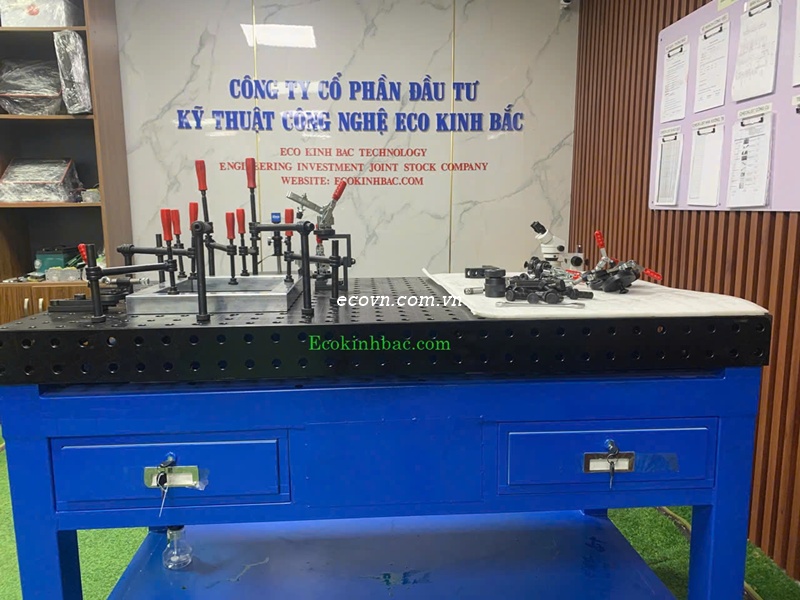

ECO Kinh Bắc cung cấp bàn gá hàn 3D D28, bàn hàn thép và phụ kiện gá hàn phục vụ các xưởng cơ khí, chế tạo kết cấu, jig và đồ gá.
Với bàn gá hàn kích thước 4000×2000 mm, ECO Kinh Bắc có thể tư vấn cấu hình bàn và phụ kiện dựa trên kích thước phôi, phương án định vị và yêu cầu sử dụng thực tế.
Khách hàng cần bàn gá hàn D28 kích thước lớn hoặc cần tư vấn hệ thống phụ kiện có thể liên hệ ECO Kinh Bắc để được hỗ trợ.
