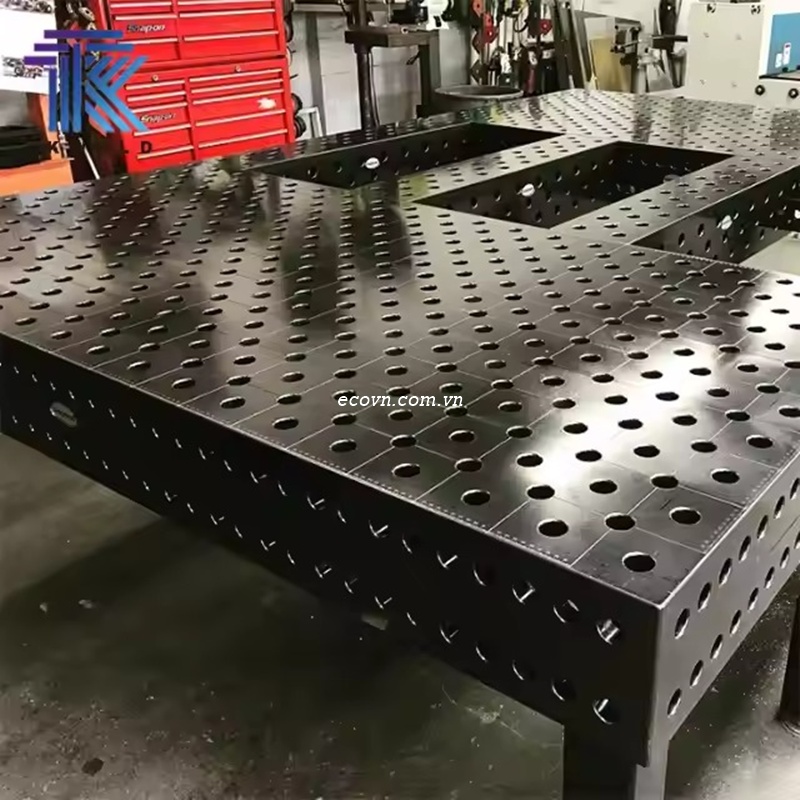

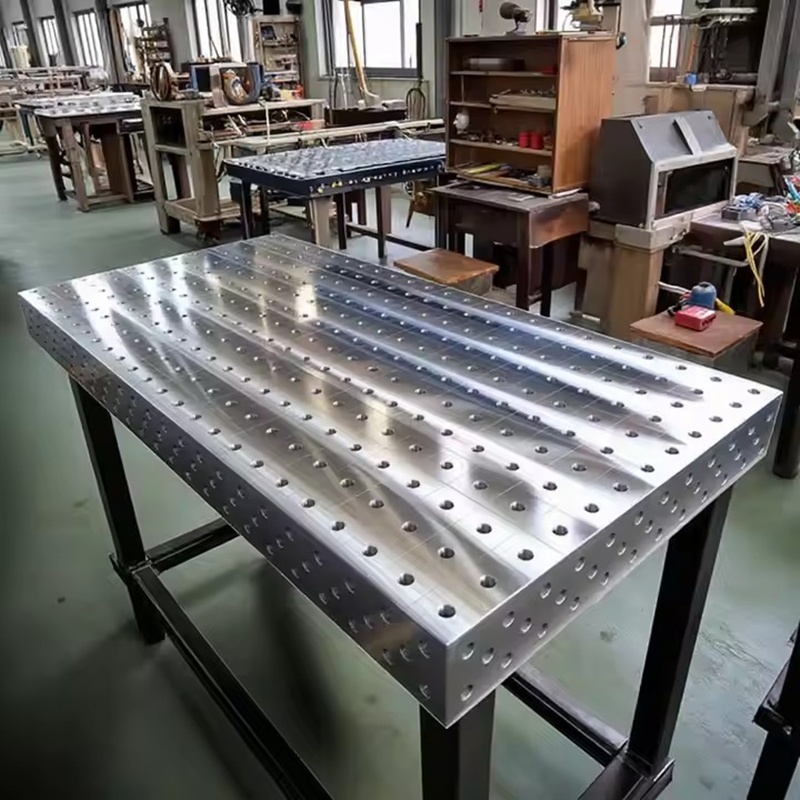

Bàn hàn kích thước 1500x1000mm dùng trong cơ khí chính xác.

Giới thiệu về bàn hàn

Bàn hàn là thiết bị chuyên dụng trong ngành cơ khí, dùng để giữ chặt và định vị sản phẩm trong quá trình hàn, giúp chi tiết đạt độ chính xác cao, ít biến dạng và đảm bảo chất lượng đồng đều.

Sản phẩm phù hợp cho xưởng cơ khí, chế tạo máy, kết cấu thép, jig – đồ gá, đặc biệt hiệu quả khi sản xuất hàng loạt hoặc yêu cầu độ lặp chính xác cao.

1. Thông số kỹ thuật

Tên sản phẩm: Bàn gá hàn

Vật liệu: Gang / Thép.

Kích thước 1500x1000x200 mm ( D28)

Kích thước 1500x1000x100mm ( D16)

Phủ Nitridation : Có / Không

Kích thước lỗ: D28 /D16

• Độ phẳng: ±0,1 mm trên 1 m²

• Đường kính lỗ: Ø28 mm +0,05 mm • Đường kính lỗ: Ø16 mm +0,05 mm

• Khoảng cách lỗ: ±0,05 mm

• Độ vuông góc lỗ: ≤ 0,1°

• Độ vuông góc giữa bề mặt và cạnh: ≤ ±0,05°

• Độ thẳng cạnh: ≤ ±0,1 mm trên 1 m

• Độ nhám bề mặt: Ra 3,2–6,3 µm

• Đường kính chốt: Ø28 mm +0,01 / 0 mm

• Khắc: Khắc CNC theo tỷ lệ hệ mét

• Góc bán kính và lỗ vát

• Lưới chéo: 5 lỗ trên 100 mm vuông

• Nitrua có độ sâu vỏ hiệu dụng là 0,5 mm, đo đến 50 HRC

• Với lớp trắng được giảm thiểu (≤ 10 μm) để giảm độ giòn.

2. Ưu điểm của bàn hàn kích thước 1500x1000mm

✔ Định vị sản phẩm chính xác

• Mặt bàn phẳng, lỗ tiêu chuẩn

• Kết hợp ke góc, chốt định vị, clamp
  → Giữ sản phẩm đúng vị trí theo bản vẽ

✔ Hạn chế cong vênh khi hàn

• Cố định chắc chắn trong suốt quá trình hàn

• Phân bố nhiệt đều
  → Giảm sai lỗi, không phải sửa lại

✔ Linh hoạt cho nhiều loại sản phẩm

• Phù hợp nhiều kích thước chi tiết

• Thay đổi jig nhanh
  → Tăng năng suất, tiết kiệm thời gian

✔ Độ bền cao, sử dụng lâu dài

• Thép dày, chịu lực tốt

• Ít biến dạng sau thời gian dài sử dụng

Sản phẩm cùng loại

Mua bàn hàn kích thước 1000x1000mm tại đây

Mua bàn hàn kích thước 1200x1200mm tại đây

Mua bàn bàn 2D tại đây

3.Ứng dụng của bàn gá hàn kích thước 1500x1000mm

Bàn gá hàn được sử dụng rộng rãi trong:

• Gia công cơ khí chính xác

• Hàn khung máy, băng tải

• Sản xuất kết cấu thép

• Chế tạo đồ gá, jig hàn

• Dây chuyền cơ khí – tự động hóa

4. Vì sao nên chọn bàn gá hàn của chúng tôi?

• Gia công theo bản vẽ & yêu cầu thực tế

• Đảm bảo độ chính xác – độ phẳng

• Tư vấn chọn kích thước bàn hàn phù hợp

• Giá trực tiếp xưởng – không qua trung gian

• Hỗ trợ kỹ thuật trong quá trình sử dụng

Nhận gia công bàn gá hàn theo yêu cầu

Ngoài các kích thước tiêu chuẩn chúng tôi còn:

• Gia công bàn gá hàn kích thước lớn

• Bàn gá hàn 2D – bàn gá hàn 3D

• Bàn gá hàn quay

• Bàn gá hàn module theo dây chuyền
