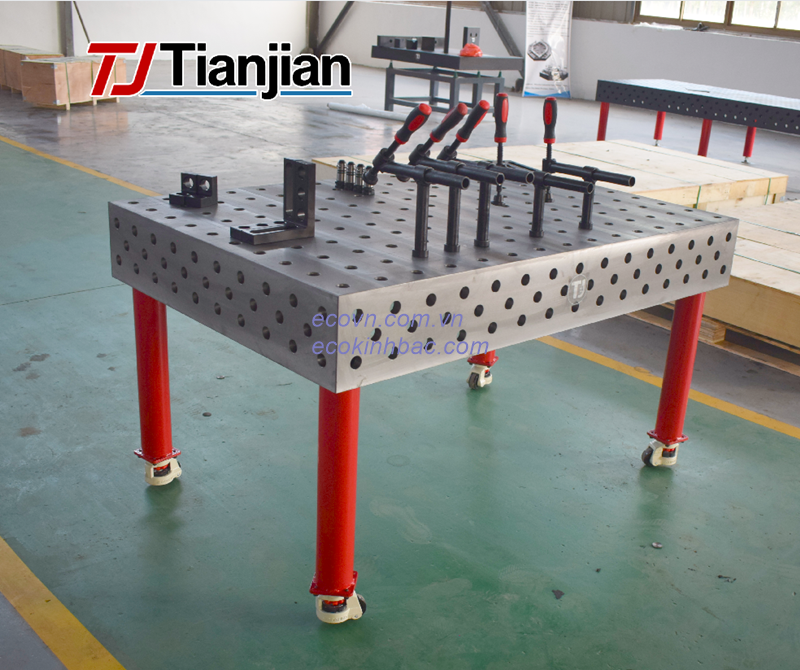

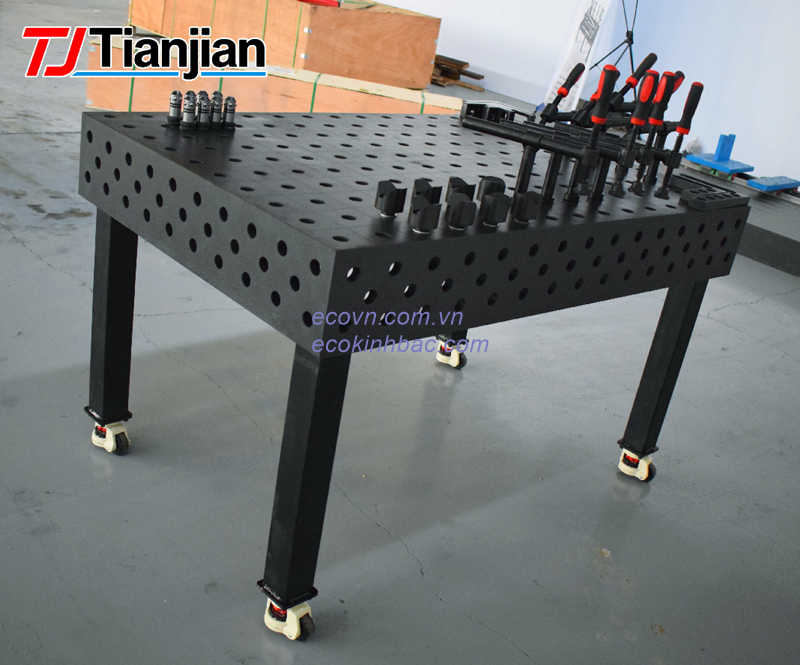

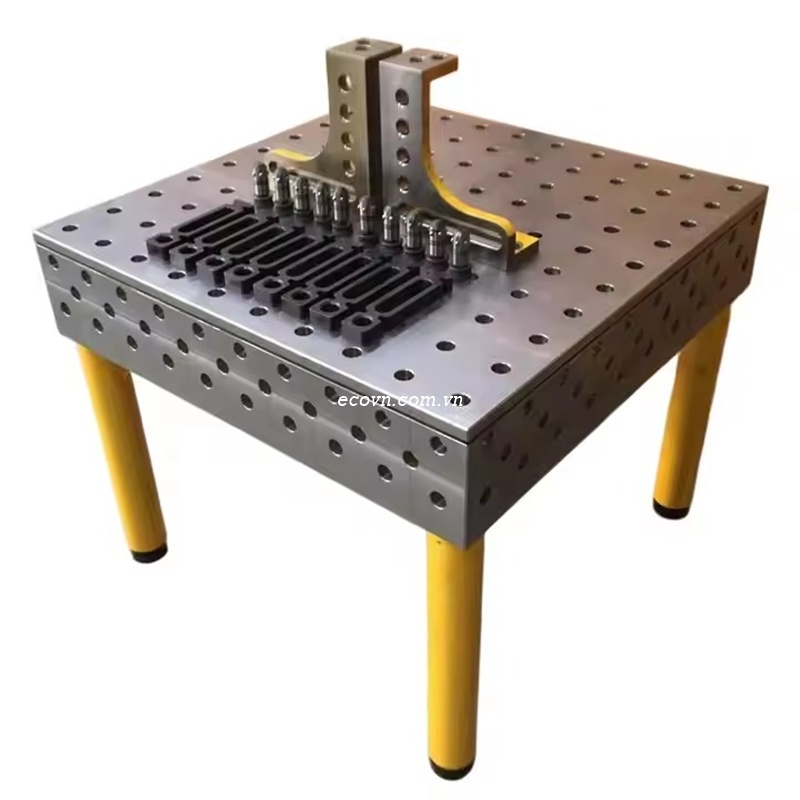

Bàn gá hàn gang 3D D16 1000×1000mm là thiết bị hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn cơ khí.

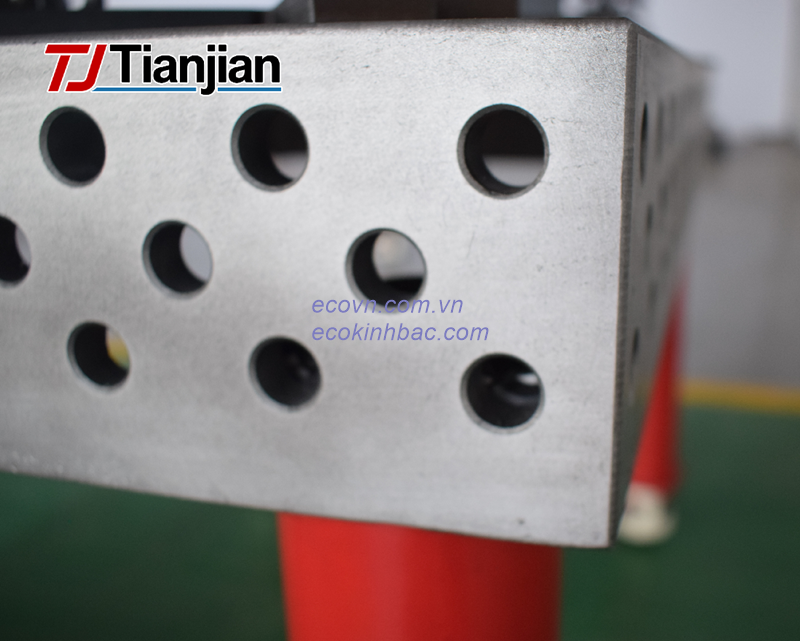

Bàn sử dụng hệ lỗ D16 – Ø16 mm, cho phép kết hợp với nhiều loại phụ kiện gá hàn D16 như chốt định vị, cữ chặn, khối đỡ, kẹp gá và phụ kiện tạo góc.
Với kích thước 1000×1000 mm, bàn tạo không gian làm việc phù hợp cho các chi tiết và cụm kết cấu có kích thước vừa, đồng thời thuận tiện bố trí nhiều điểm định vị trên cùng một mặt bàn.
Thiết kế 3D cho phép tận dụng cả mặt bàn và các mặt đứng để bố trí phụ kiện, tạo thêm điểm tựa và vị trí kẹp khi xây dựng đồ gá.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Gang |
| Hệ lỗ | D16 – Ø16 mm |
| Kích thước mặt bàn | 1000 × 1000 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D16 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, jig và đồ gá |
Lưu ý: Các thông số như độ dày mặt bàn, cấp chính xác, độ phẳng, cấu hình chân và xử lý bề mặt cần xác nhận theo bản vẽ hoặc cấu hình sản phẩm thực tế.
Hệ lỗ D16 – Ø16 mm là nền tảng để bố trí các phụ kiện trên bàn gá. Tùy vào hình dạng và kích thước phôi, người dùng có thể lựa chọn các phụ kiện phù hợp để tạo thành một hệ thống gá hoàn chỉnh.
Chốt định vị được sử dụng để xác định vị trí của chi tiết. Cữ chặn tạo điểm chuẩn hoặc giới hạn chuyển động. Khối đỡ tạo điểm tựa, trong khi kẹp gá giữ phôi trong quá trình căn chỉnh và hàn.
Việc kết hợp các nhóm phụ kiện này giúp người thợ dễ dàng thay đổi cấu hình gá khi chuyển sang sản phẩm khác.
Mua bàn hàn kích thước 2000x1000mm tại đây
Mua bàn hàn kích thước 1500x1000mm tại đây
Kích thước 1000×1000 mm phù hợp với nhiều công việc gia công và lắp ráp cơ khí có quy mô vừa như:
Gá hàn khung hộp.
Gia công giá đỡ và bệ đỡ.
Chế tạo jig và đồ gá.
Gá bản mã và cụm chi tiết.
Lắp ráp khung máy.
Định vị chi tiết trước khi hàn.
Căn chỉnh các cụm kết cấu cơ khí.
Kiểm tra vị trí tương quan giữa các chi tiết.
Với diện tích mặt bàn vuông, người dùng có thể linh hoạt lựa chọn hướng bố trí phôi tùy theo kích thước và hình dạng sản phẩm.
Trong quá trình chế tạo cơ khí, việc xác định chuẩn và giữ ổn định vị trí của phôi là một phần quan trọng của công đoạn gá đặt.
Bàn gá hàn 3D D16 cho phép bố trí chốt, cữ và khối đỡ theo vị trí cần thiết, từ đó hỗ trợ người thợ xây dựng phương án gá phù hợp với bản vẽ sản phẩm.
Tuy nhiên, bàn có kích thước 1000×1000 mm hoặc sử dụng hệ D16 không đồng nghĩa tự động đạt độ chính xác gia công cao. Đối với các công việc yêu cầu độ chính xác, cần xem xét đồng thời độ phẳng của bàn, độ chính xác hệ lỗ, chất lượng phụ kiện, phương pháp định vị và quy trình kiểm tra.
Một phương án gá cơ bản có thể thực hiện theo trình tự:
Xác định chuẩn → bố trí chốt và cữ → lắp khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra kích thước → hàn đính → kiểm tra lại.
Việc xây dựng chuẩn gá trước khi hàn giúp người thợ kiểm soát tốt hơn vị trí tương quan giữa các chi tiết.
Đối với những sản phẩm cần thay đổi thường xuyên, các phụ kiện D16 có thể tháo lắp và bố trí lại để tạo cấu hình gá mới.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Bàn gá hàn gang 3D D16 1000×1000mm có thể kết hợp với nhiều nhóm phụ kiện:
Chốt khóa và chốt định vị: xác định vị trí.
Cữ định vị: tạo mặt chuẩn và điểm chặn.
Khối L, U: kê đỡ và tạo mặt tựa.
Khối V: hỗ trợ gá ống, thanh tròn.
Kẹp định vị: giữ chặt phôi.
Phụ kiện góc: hỗ trợ gá các kết cấu vuông góc.
Thước định vị: hỗ trợ bố trí và kiểm tra khoảng cách.
Nhờ hệ thống phụ kiện đa dạng, bàn có thể được sử dụng cho nhiều loại sản phẩm mà không cần thay đổi toàn bộ hệ thống gá.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn gang và phụ kiện gá hàn D16/D28 phục vụ các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.
Bàn gá hàn gang 3D D16 1000×1000mm có thể được lựa chọn theo nhu cầu về kích thước chi tiết, phương án định vị và cấu hình phụ kiện.
Khách hàng có nhu cầu về bàn gá hàn D16 hoặc cần tư vấn phương án bố trí phụ kiện có thể liên hệ trực tiếp với ECO Kinh Bắc.
