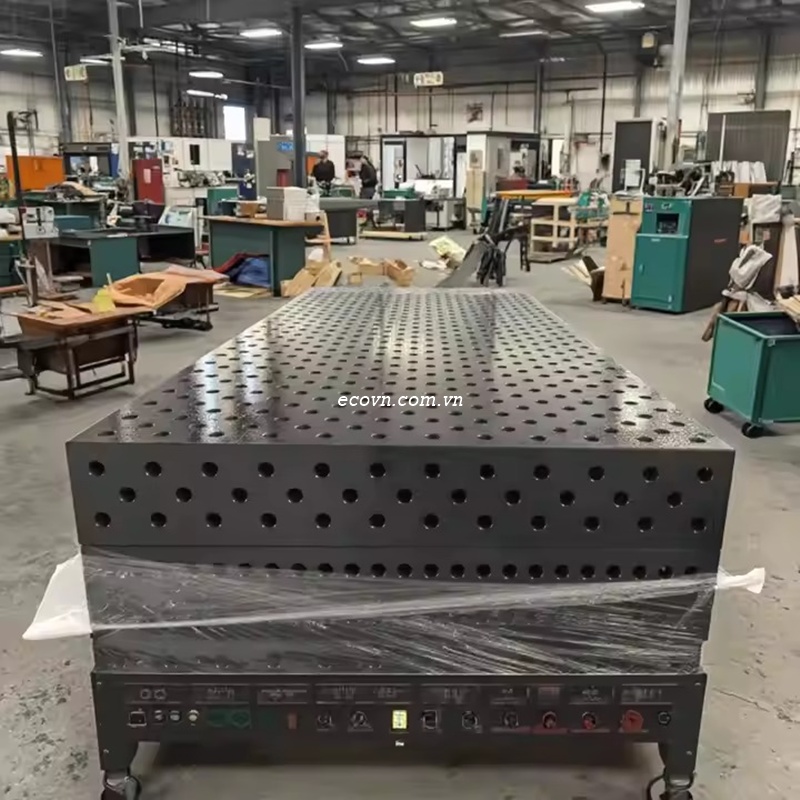

Bàn gá hàn gang 3D D16 1200×1200mm là hệ thống bàn gá được sử dụng để hỗ trợ định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn các sản phẩm cơ khí.
Với kích thước 1200×1200 mm, bàn tạo không gian làm việc dạng vuông, phù hợp với nhiều loại chi tiết và cụm kết cấu có kích thước vừa. Hệ lỗ D16 – Ø16 mm cho phép bố trí các phụ kiện gá hàn D16 tại nhiều vị trí trên mặt bàn.

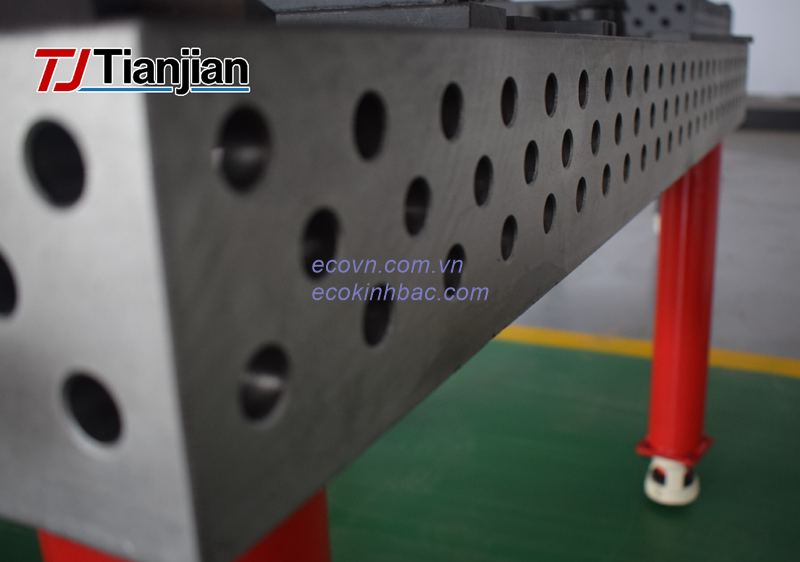

Thiết kế 3D còn cho phép tận dụng các mặt đứng của bàn để tạo thêm điểm tựa, điểm chuẩn và vị trí kẹp, đặc biệt hữu ích khi gá các chi tiết dạng khung, hộp hoặc kết cấu có nhiều mặt.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Gang |
| Hệ lỗ | D16 – Ø16 mm |
| Kích thước mặt bàn | 1200 × 1200 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D16 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, jig và đồ gá |
Lưu ý: Các thông số như chiều dày mặt bàn, độ phẳng, cấp chính xác, cấu hình chân và xử lý bề mặt cần được xác nhận theo bản vẽ hoặc cấu hình sản phẩm thực tế.
Kích thước 1200×1200 mm tạo không gian làm việc tương đối rộng nhưng vẫn phù hợp với nhiều xưởng cần bố trí bàn gá trong diện tích giới hạn.
Dạng mặt bàn vuông giúp người dùng dễ dàng bố trí phôi theo nhiều hướng và lựa chọn vị trí gá phù hợp. Đây là cấu hình có thể cân nhắc cho các công việc như:
Gá hàn khung máy và khung hộp.
Chế tạo giá đỡ, bệ đỡ và tay đỡ.
Gia công cụm chi tiết cơ khí.
Chế tạo jig và đồ gá hàn.
Gá bản mã và các chi tiết kết cấu.
Lắp ráp cụm cơ khí.
Căn chỉnh chi tiết trước khi hàn.
Mua bàn hàn kích thước 1500x1500mm tại đây
Mua bàn hàn kích thước 1500x1000mm tại đây
Bàn gá hàn D16 sử dụng hệ lỗ Ø16 mm, phù hợp với các phụ kiện D16 được thiết kế để định vị và cố định phôi.

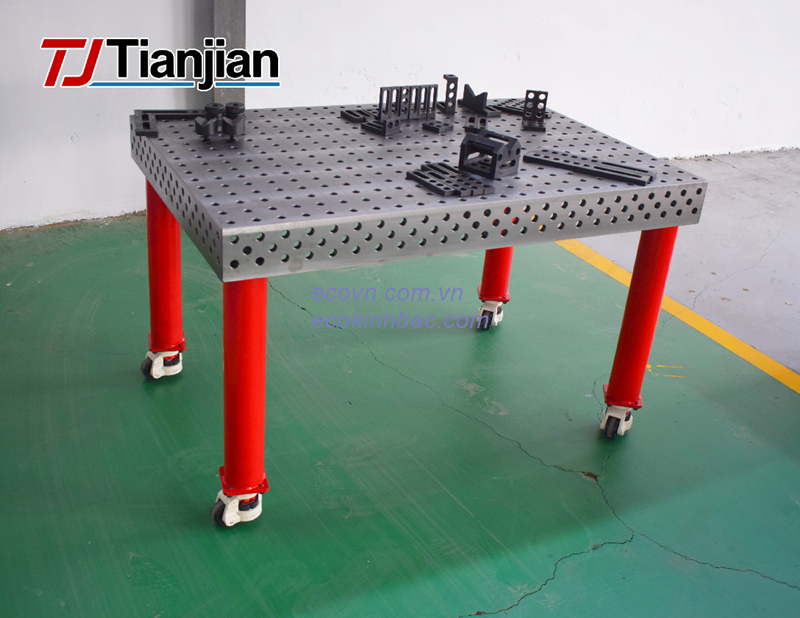

Trong một cấu hình gá cơ bản, người dùng có thể sử dụng chốt định vị để xác định vị trí, cữ chặn và khối đỡ để tạo điểm tựa, sau đó sử dụng kẹp gá để giữ phôi.
Khi thay đổi sản phẩm, các phụ kiện có thể tháo ra và bố trí lại theo kích thước mới. Điều này giúp bàn gá có khả năng phục vụ nhiều loại chi tiết thay vì chỉ sử dụng cho một sản phẩm cố định.
Trong gia công và lắp ráp cơ khí, việc xác định chuẩn và duy trì vị trí tương quan giữa các chi tiết là yếu tố quan trọng.
Bàn gá hàn 3D D16 1200×1200 mm tạo nền tảng để người dùng xây dựng hệ thống chuẩn thông qua các lỗ D16 và phụ kiện định vị. Khi được bố trí đúng, hệ thống giúp người thợ dễ dàng kiểm tra vị trí của phôi trước khi hàn hoặc lắp ráp.
Tuy nhiên, bàn có kích thước lớn hoặc sử dụng hệ lỗ D16 không đồng nghĩa tự động đạt độ chính xác cao. Với các ứng dụng cơ khí chính xác, cần xem xét đồng thời độ phẳng của mặt bàn, độ chính xác lỗ, chất lượng phụ kiện, phương pháp định vị và quy trình kiểm tra.
Một số nhóm phụ kiện thường được sử dụng cùng bàn D16 gồm:
Chốt định vị: xác định vị trí phôi theo các điểm chuẩn.
Cữ chặn: tạo điểm giới hạn và mặt chuẩn.
Khối đỡ: nâng đỡ các vị trí cần thiết của chi tiết.
Kẹp gá: cố định phôi trong quá trình căn chỉnh và hàn.
Khối V: hỗ trợ gá ống và chi tiết dạng tròn.
Khối góc chữ L: tạo điểm tựa cho các kết cấu vuông góc.
Thước và cữ định vị: hỗ trợ bố trí khoảng cách và kiểm tra vị trí.
Sự kết hợp giữa bàn và phụ kiện tạo thành một hệ thống gá có khả năng thay đổi theo từng sản phẩm.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Một phương án gá có thể thực hiện theo trình tự:
Xác định chuẩn → bố trí chốt và cữ → lắp khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra → hàn đính → kiểm tra lại → hoàn thiện.
Việc bố trí chuẩn và điểm tựa trước khi đặt phôi giúp quá trình căn chỉnh thuận tiện hơn và hạn chế việc phải tháo lắp phụ kiện nhiều lần.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn gang và phụ kiện gá hàn D16/D28 cho các xưởng cơ khí, đơn vị chế tạo jig, đồ gá và kết cấu.
Với bàn gá hàn gang 3D D16 1200×1200 mm, khách hàng có thể lựa chọn cấu hình bàn và phụ kiện dựa trên kích thước phôi, phương án gá và yêu cầu sử dụng thực tế.
ECO Kinh Bắc hỗ trợ tư vấn bàn gá, phụ kiện định vị và phương án bố trí đồ gá cho từng nhu cầu sản xuất.
