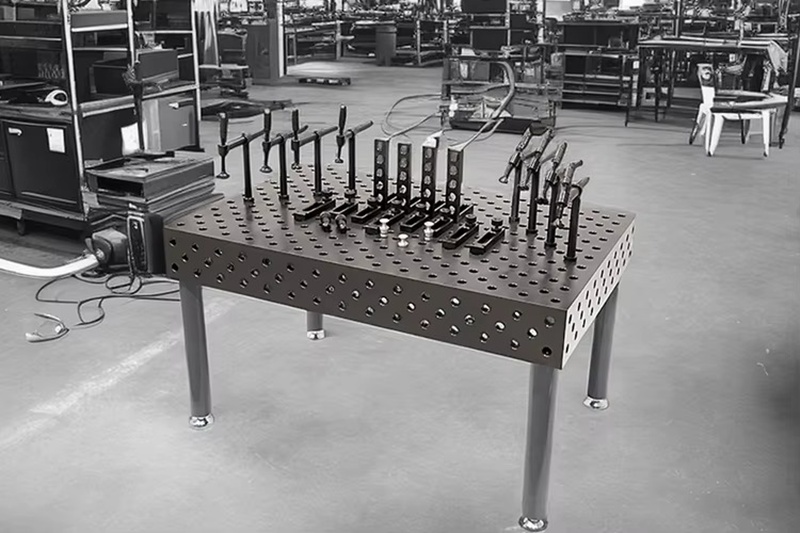

Bàn gá hàn gang 3D D28 1000×1000mm là thiết bị hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn cơ khí.
Bàn sử dụng hệ lỗ D28 – đường kính 28 mm, cho phép kết hợp với nhiều loại phụ kiện D28 như chốt định vị, cữ chặn, khối đỡ, kẹp và các phụ kiện tạo góc.
Với kích thước 1000×1000 mm, bàn tạo không gian làm việc phù hợp cho các chi tiết có kích thước vừa và các cụm kết cấu cần nhiều điểm gá. Thiết kế 3D còn cho phép tận dụng các mặt đứng để tạo thêm vị trí định vị và điểm tựa cho phôi.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Gang |
| Hệ lỗ | D28 – Ø28 mm |
| Kích thước mặt bàn | 1000 × 1000 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D28 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, jig và đồ gá |
Lưu ý: Các thông số như độ dày mặt bàn, cấp chính xác, độ phẳng, cấu hình chân bàn và xử lý bề mặt cần được xác nhận theo từng phiên bản sản phẩm thực tế.
Hệ lỗ D28 là nền tảng để bố trí các phụ kiện trên bàn gá. Người sử dụng có thể lựa chọn vị trí đặt chốt, cữ và khối đỡ theo hình dạng của từng loại phôi.
Một phương án gá cơ bản có thể bố trí:
Chốt định vị → cữ chặn → khối đỡ → đặt phôi → căn chỉnh → kẹp cố định.
Sau khi phôi được giữ ổn định, người thợ có thể kiểm tra kích thước, góc và vị trí tương quan trước khi hàn.
Đối với những chi tiết có hình dạng đặc biệt, có thể kết hợp thêm khối V, khối góc, đĩa định vị lệch tâm hoặc các phụ kiện điều chỉnh để tạo cấu hình gá phù hợp.
Mua bàn hàn kích thước 2000x1000mm tại đây
Mua bàn hàn kích thước 1500x1000mm tại đây
Mặt bàn 1000×1000 mm tạo không gian làm việc vuông, thuận tiện cho việc bố trí các điểm gá theo nhiều hướng.
Bàn có thể được sử dụng trong:
Gá hàn khung hộp và khung máy.
Chế tạo giá đỡ, bệ đỡ và kết cấu cơ khí.
Gá các cụm chi tiết trước khi hàn.
Chế tạo jig và đồ gá.
Lắp ráp các cụm chi tiết cơ khí.
Định vị bản mã và chi tiết dạng hộp.
Căn chỉnh chi tiết theo bản vẽ kỹ thuật.
Khi cần mở rộng không gian gá, bàn có thể được bố trí kết hợp với các bàn hoặc hệ thống gá khác theo điều kiện mặt bằng và phương án sản xuất.
Khác với bàn gá hàn 2D chỉ tập trung vào mặt bàn, thiết kế 3D bổ sung các mặt đứng có hệ thống lỗ, tạo thêm khả năng gá và định vị theo phương ngang, phương đứng hoặc các hướng khác tùy cấu hình.
Điều này đặc biệt hữu ích khi gia công các chi tiết dạng khung, hộp, góc vuông hoặc cụm kết cấu nhiều mặt.
Người sử dụng có thể tận dụng mặt bàn và mặt đứng để tạo nhiều điểm chuẩn, từ đó hạn chế việc phải thay đổi vị trí phôi nhiều lần trong quá trình lắp ráp.
Đối với các công việc cơ khí yêu cầu kiểm soát vị trí và kích thước, bàn gá giúp tạo nền tảng để bố trí các điểm chuẩn và cơ cấu giữ phôi.
Tuy nhiên, hệ lỗ D28 và kích thước bàn không tự động quyết định độ chính xác của sản phẩm. Khi sử dụng trong cơ khí chính xác, cần xem xét đồng thời độ phẳng của bàn, độ chính xác của hệ lỗ, chất lượng phụ kiện, phương pháp định vị và quy trình kiểm tra.
Do đó, khi lựa chọn bàn gá cho công việc yêu cầu độ chính xác cao, nên xác nhận đầy đủ các thông số kỹ thuật và tài liệu kiểm tra của từng cấu hình sản phẩm.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D

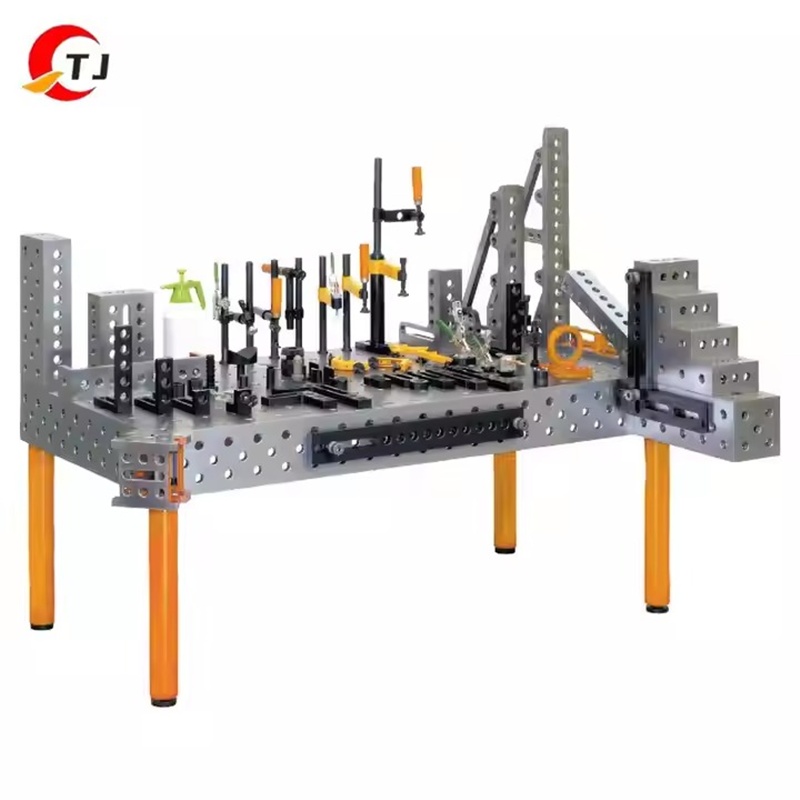

Bàn D28 1000×1000mm có thể kết hợp với nhiều nhóm phụ kiện:
Chốt định vị: xác định vị trí của phôi.
Cữ chặn: tạo điểm chuẩn và giới hạn chuyển động.
Khối đỡ: kê và hỗ trợ chi tiết.
Kẹp định vị: giữ phôi trong quá trình gá.
Khối V: gá các chi tiết dạng tròn hoặc ống.
Khối chữ L/U: tạo mặt tựa cho các kết cấu đặc biệt.
Bộ điều chỉnh độ cao: hỗ trợ thay đổi cao độ khi gá.
Vòng đệm điều chỉnh: hỗ trợ điều chỉnh khoảng cách, chiều cao hoặc khe hở theo phương án gá.
Nhờ hệ thống phụ kiện có thể tháo lắp và thay đổi vị trí, bàn D28 có thể được sử dụng cho nhiều loại sản phẩm khác nhau.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn gang, phụ kiện D28 và các thiết bị hỗ trợ gia công cơ khí.
Bàn gá hàn gang 3D D28 1000×1000mm phù hợp để xây dựng các phương án gá cho khung máy, kết cấu cơ khí, jig, đồ gá và nhiều sản phẩm cần định vị trong quá trình lắp ráp.
ECO Kinh Bắc hỗ trợ tư vấn lựa chọn kích thước bàn, hệ phụ kiện và phương án bố trí gá dựa trên kích thước cũng như yêu cầu thực tế của từng sản phẩm.
