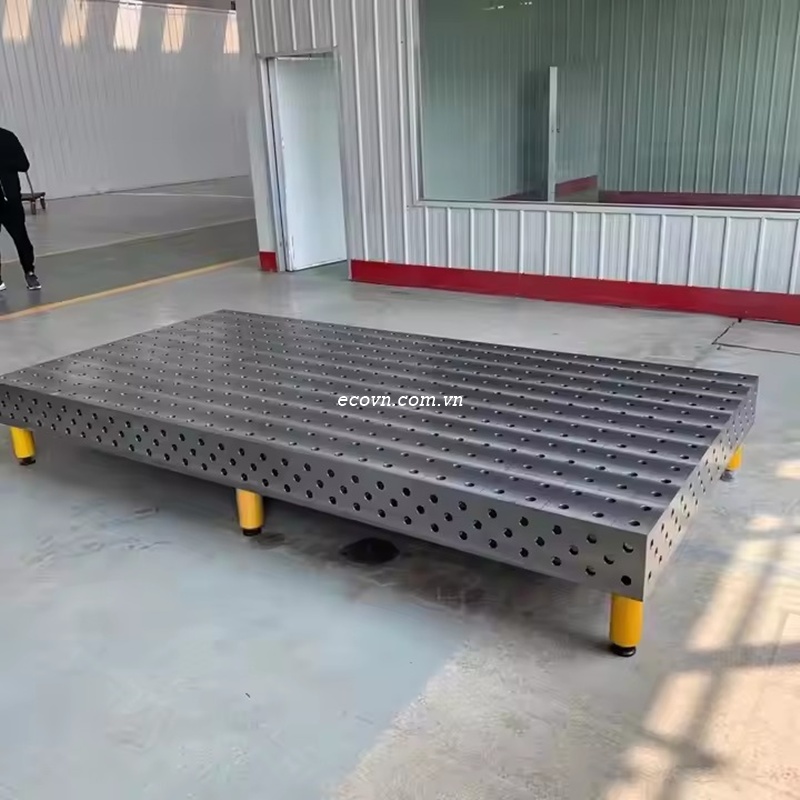

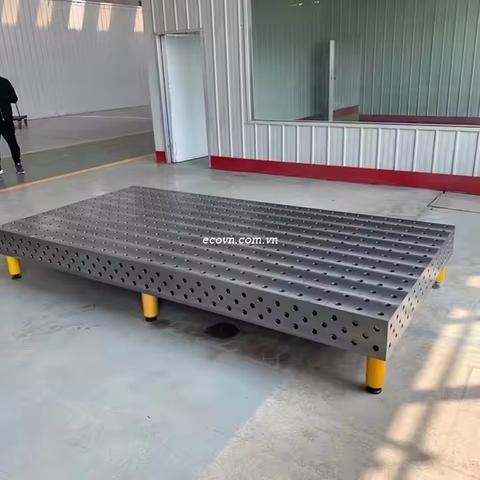

Bàn gá hàn gang 3D D28 1200×1200mm là thiết bị hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn cơ khí.
Bàn sử dụng hệ lỗ D28 – đường kính lỗ 28 mm, phù hợp với hệ thống phụ kiện gá hàn D28. Người dùng có thể kết hợp chốt định vị, cữ chặn, khối đỡ, kẹp và các phụ kiện góc để tạo thành cấu hình gá theo hình dạng thực tế của phôi.
Với kích thước 1200×1200 mm, bàn tạo không gian làm việc vuông, phù hợp cho nhiều loại khung, cụm chi tiết, đồ gá và kết cấu cơ khí có kích thước vừa.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Gang |
| Hệ lỗ | D28 – Ø28 mm |
| Kích thước mặt bàn | 1200 × 1200 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D28 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, chế tạo jig và đồ gá |
Lưu ý: Các thông số như độ dày mặt bàn, cấp chính xác, độ phẳng, dung sai lỗ, cấu hình chân và xử lý bề mặt cần xác nhận theo bản vẽ hoặc cấu hình sản phẩm thực tế.
Mua bàn hàn kích thước 1500x1500mm tại đây
Mua bàn hàn kích thước 1500x1000mm tại đây

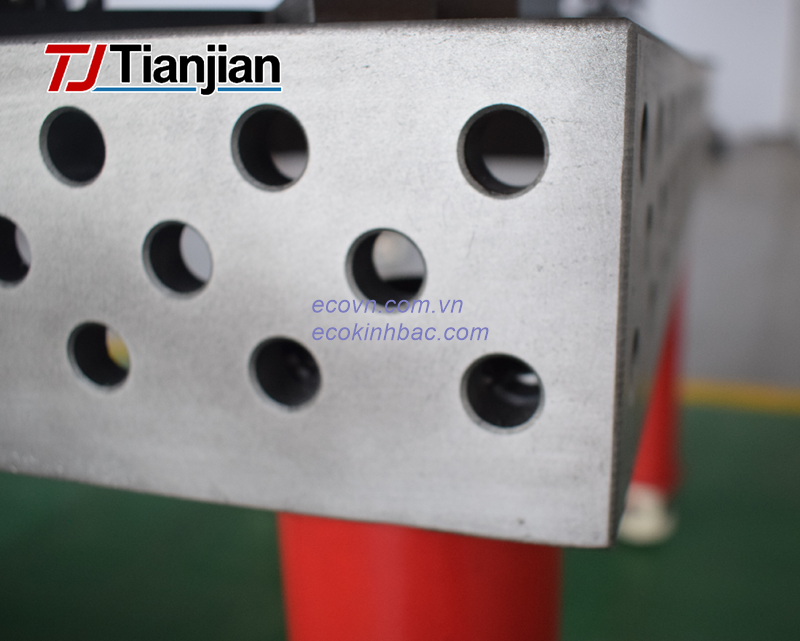

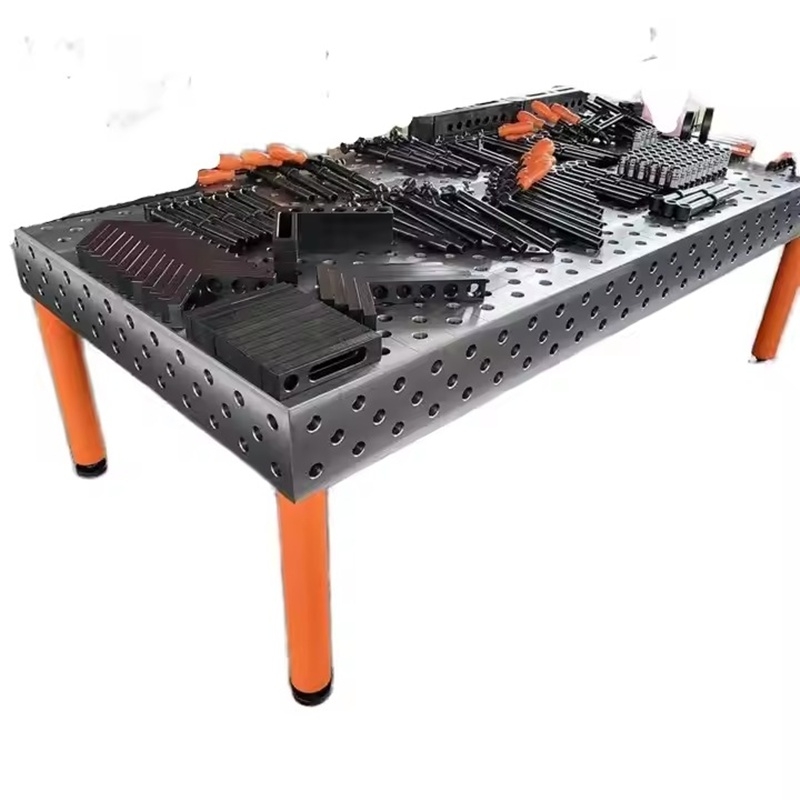

Hệ lỗ D28 cho phép bàn kết hợp với nhiều loại phụ kiện chuyên dụng trong hệ thống bàn gá hàn 3D.
Tùy theo hình dạng chi tiết, người dùng có thể bố trí:
Chốt định vị D28 để xác định vị trí phôi.
Cữ chặn để tạo điểm chuẩn và giới hạn chuyển động.
Khối đỡ để nâng đỡ chi tiết.
Kẹp gá để giữ phôi trong quá trình căn chỉnh và hàn.
Khối V để gá các chi tiết dạng tròn hoặc ống.
Phụ kiện góc để tạo điểm tựa cho các kết cấu vuông góc.
Bộ điều chỉnh độ cao và vòng đệm khi cần thay đổi cao độ gá.
Việc sử dụng phụ kiện tháo lắp giúp người dùng dễ dàng thay đổi cấu hình bàn khi chuyển sang sản phẩm khác.
Mặt bàn 1200×1200 mm có dạng vuông, thuận tiện khi bố trí các chi tiết theo nhiều hướng khác nhau.
Bàn có thể được sử dụng trong:
Gá hàn khung hộp và khung máy.
Chế tạo giá đỡ, bệ đỡ và kết cấu cơ khí.
Lắp ráp các cụm chi tiết.
Chế tạo jig và đồ gá hàn.
Gá các chi tiết dạng hộp, bản mã và thanh kết cấu.
Căn chỉnh cụm chi tiết trước khi hàn.
Kiểm tra và điều chỉnh vị trí tương quan giữa các chi tiết.
Kích thước 1200×1200 mm cũng thuận tiện cho những công việc cần bố trí nhiều điểm gá xung quanh cùng một chi tiết.
Trong gia công và lắp ráp cơ khí, việc xác định chuẩn và duy trì vị trí tương quan giữa các chi tiết có ảnh hưởng trực tiếp đến quá trình chế tạo.
Bàn gá hàn 3D D28 cung cấp một nền tảng để người dùng bố trí các điểm chuẩn và phụ kiện theo bản vẽ. Sau khi đặt phôi, người thợ có thể sử dụng chốt, cữ và kẹp để định vị trước khi hàn.
Tuy nhiên, hệ lỗ D28 và kích thước bàn không tự động quyết định độ chính xác của sản phẩm cuối cùng. Khi sử dụng trong cơ khí chính xác, cần xem xét đồng thời độ phẳng của bàn, độ chính xác vị trí lỗ, chất lượng phụ kiện, phương pháp gá và quy trình đo kiểm.
Một quy trình gá cơ bản có thể thực hiện theo trình tự:
Xác định chuẩn → bố trí chốt và cữ → lắp khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra kích thước → hàn đính → kiểm tra lại → hoàn thiện.
Với những sản phẩm có yêu cầu dung sai chặt, bước kiểm tra trước và sau khi hàn nên được thực hiện bằng thiết bị đo phù hợp với yêu cầu kỹ thuật của sản phẩm.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Bàn gá hàn 3D D28 giúp người dùng xây dựng cấu hình gá linh hoạt thay vì phải chế tạo một bộ đồ gá cố định cho từng sản phẩm.
Các phụ kiện có thể tháo lắp và thay đổi vị trí, từ đó hỗ trợ:
Thay đổi cấu hình gá theo từng sản phẩm.
Tạo nhiều điểm chuẩn và điểm tựa.
Hỗ trợ gá các chi tiết có hình dạng khác nhau.
Tái sử dụng phụ kiện cho nhiều công việc.
Thuận tiện trong quá trình lắp ráp và căn chỉnh.
Đối với xưởng cơ khí gia công nhiều loại sản phẩm, đây là một phương án giúp tăng tính linh hoạt của khu vực gá hàn.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn gang và phụ kiện gá hàn D28/D16 cho các xưởng cơ khí, đơn vị chế tạo kết cấu, jig và đồ gá.
Bàn gá hàn gang 3D D28 1200×1200 mm có thể được lựa chọn kết hợp cùng hệ thống phụ kiện D28 để xây dựng cấu hình gá theo kích thước và hình dạng chi tiết thực tế.
ECO Kinh Bắc hỗ trợ tư vấn lựa chọn bàn, phụ kiện và phương án bố trí gá phù hợp với nhu cầu sử dụng.
