Bàn gá hàn thép 3D D16 1000×1000mm là thiết bị hỗ trợ gá đặt, định vị, căn chỉnh và cố định chi tiết trong quá trình gia công, lắp ráp và hàn cơ khí.
Bàn sử dụng hệ lỗ D16 – đường kính 16 mm, cho phép kết hợp với các loại phụ kiện D16 như chốt định vị, cữ chặn, khối đỡ, kẹp gá và phụ kiện tạo góc.
Với kích thước 1000×1000 mm, bàn tạo không gian làm việc phù hợp cho nhiều chi tiết có kích thước vừa và các cụm chi tiết cần gá trên cùng một mặt chuẩn.
| Thông số | Chi tiết |
|---|---|
| Loại bàn | Bàn gá hàn 3D |
| Vật liệu | Thép |
| Hệ lỗ | D16 – Ø16 mm |
| Kích thước mặt bàn | 1000 × 1000 mm |
| Kiểu bàn | Bàn gá hàn 3D |
| Chức năng | Gá, định vị, căn chỉnh và cố định chi tiết |
| Hệ phụ kiện | Phụ kiện bàn gá hàn D16 |
| Ứng dụng | Gia công cơ khí, hàn, lắp ráp, jig và đồ gá |

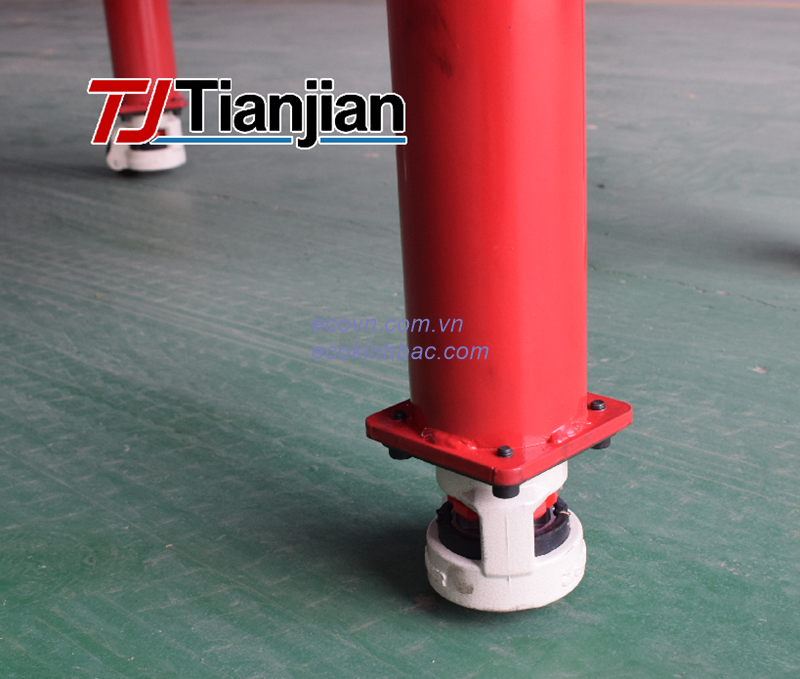

Lưu ý: Độ dày mặt bàn, cấu hình chân, xử lý bề mặt, độ phẳng và các thông số kỹ thuật khác cần được xác nhận theo từng phiên bản sản phẩm thực tế.

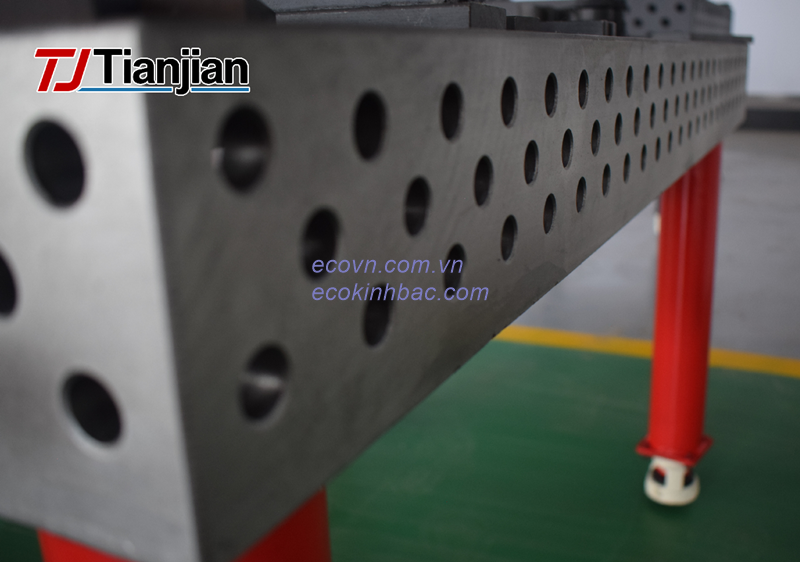

Khác với bàn gá hàn 2D chỉ tập trung vào mặt bàn, hệ thống 3D cho phép tận dụng thêm các mặt đứng để bố trí phụ kiện định vị và tạo điểm tựa.
Điều này đặc biệt hữu ích khi gia công các chi tiết dạng khung, hộp, góc hoặc cụm kết cấu cần kiểm soát nhiều phương trong không gian.
Người sử dụng có thể kết hợp mặt bàn và mặt đứng để xây dựng cấu hình gá phù hợp với hình dạng thực tế của sản phẩm.
Mua bàn hàn kích thước 2000x1000mm tại đây
Mua bàn hàn kích thước 1500x1000mm tại đây
Hệ lỗ D16 là nền tảng để lắp đặt và thay đổi vị trí của nhiều loại phụ kiện gá hàn.

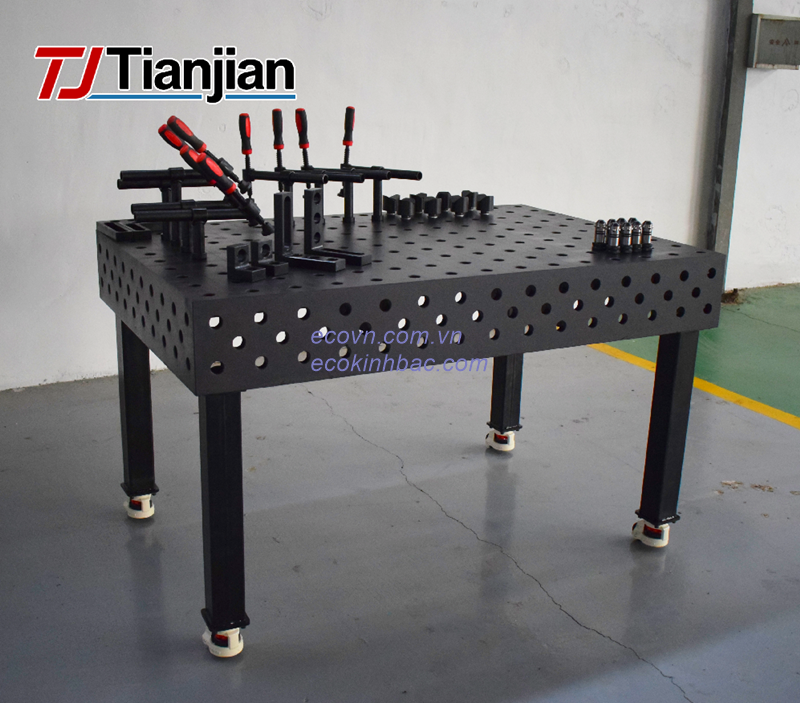

Một cấu hình gá cơ bản có thể sử dụng:
Chốt định vị: xác định vị trí chuẩn của phôi.
Cữ chặn: tạo điểm giới hạn và điểm tựa.
Khối đỡ: nâng đỡ chi tiết ở độ cao cần thiết.
Kẹp gá: cố định phôi trong quá trình căn chỉnh và hàn.
Khối V: hỗ trợ gá ống, thanh tròn.

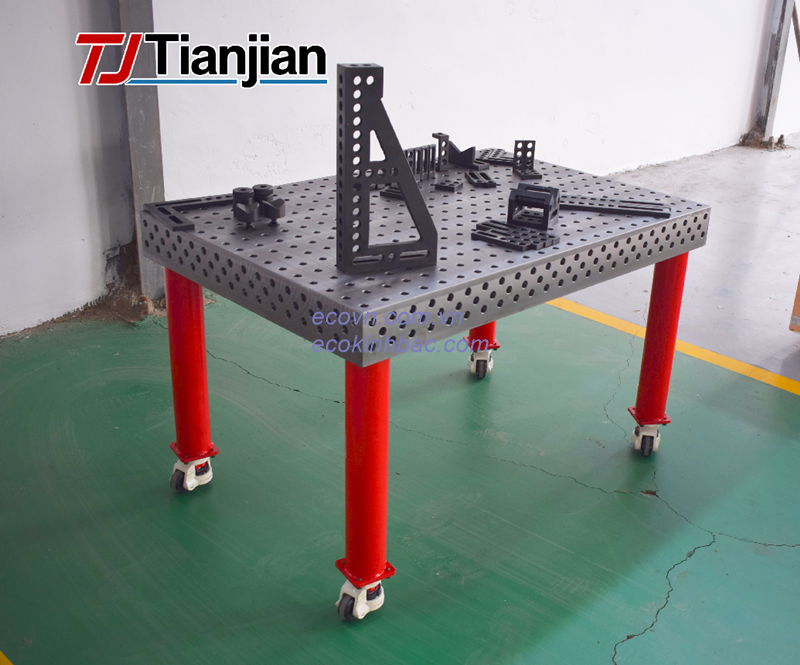

Phụ kiện góc: hỗ trợ các chi tiết cần tạo góc vuông hoặc góc nghiêng.
Nhờ khả năng thay đổi vị trí phụ kiện, bàn có thể được cấu hình lại khi chuyển sang sản phẩm khác.
Kích thước 1000×1000 mm phù hợp với nhiều công việc cơ khí có quy mô vừa như:
Gia công khung hộp và khung máy.
Gá hàn giá đỡ, bệ đỡ.
Chế tạo jig và đồ gá.
Lắp ráp cụm chi tiết cơ khí.
Định vị bản mã và chi tiết dạng tấm.
Gá các chi tiết có góc vuông.
Hỗ trợ kiểm tra và căn chỉnh trước khi hàn.
Đối với những sản phẩm có kích thước lớn hơn mặt bàn, có thể cần lựa chọn bàn có kích thước lớn hơn hoặc bố trí nhiều bàn theo phương án gá phù hợp.
Trong gia công cơ khí chính xác, việc kiểm soát vị trí của chi tiết trong quá trình lắp ráp và hàn có vai trò quan trọng.

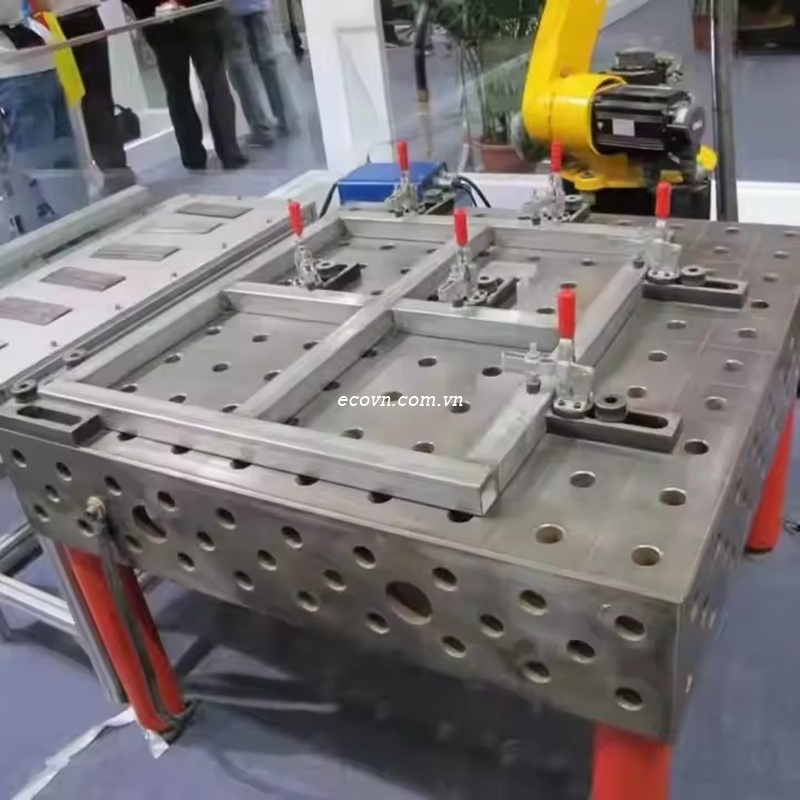

Bàn gá hàn giúp người thợ xây dựng mặt chuẩn, điểm chuẩn và các vị trí định vị trước khi cố định phôi. Sau khi bố trí chốt, cữ và khối đỡ, phôi được căn chỉnh rồi giữ bằng kẹp trước khi tiến hành hàn.
Tuy nhiên, cần lưu ý rằng bàn D16 không tự động đảm bảo độ chính xác của sản phẩm. Độ chính xác thực tế còn phụ thuộc vào độ phẳng và độ chính xác của bàn, độ chính xác của lỗ, phụ kiện, phương pháp gá và quy trình đo kiểm.
Xem thêm: Bàn hàn là gì?
Tham khảo: Bàn hàn 2D
Tham khảo: Bàn hàn 3D
Một quy trình có thể thực hiện theo trình tự:
Xác định chuẩn → bố trí chốt và cữ → lắp khối đỡ → đặt phôi → căn chỉnh → kẹp cố định → kiểm tra kích thước → hàn đính → kiểm tra lại → hoàn thiện.
Cách làm này giúp giảm việc điều chỉnh phôi nhiều lần và hỗ trợ duy trì vị trí tương quan giữa các chi tiết trong quá trình hàn.
ECO Kinh Bắc cung cấp bàn gá hàn 3D, bàn hàn thép và phụ kiện gá hàn D16/D28 phục vụ các xưởng cơ khí, đơn vị chế tạo jig, đồ gá và kết cấu.
Bàn gá hàn thép 3D D16 1000×1000mm có thể kết hợp với nhiều loại chốt, cữ, khối đỡ và kẹp D16 để xây dựng cấu hình gá theo từng sản phẩm.
Khách hàng có nhu cầu về bàn gá hàn và phụ kiện D16 có thể liên hệ ECO Kinh Bắc để được tư vấn theo kích thước phôi và phương án sử dụng thực tế.
